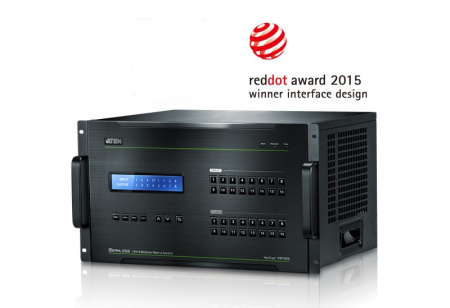

Модульный матричный коммутатор ATEN VM1600 / VM1600-AT-G

ATEN VM1600 – Шасси 16x16 модульного матричного A/V коммутатора, модули VM-FAN60, VM-PWR400

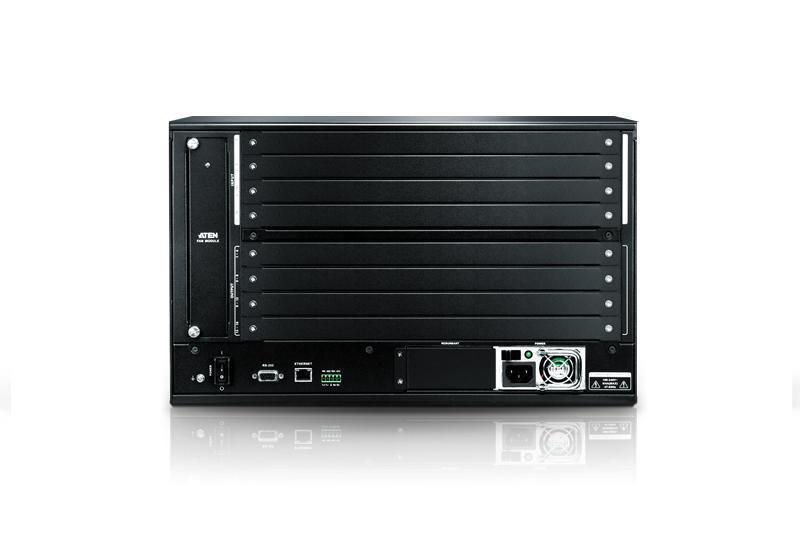

VM1600-AT-G – Модульный Матричный Коммутатор ATEN VM1600 аудио/видео состоит из шасси с  модулями вентилятора VM-FAN60 и питания VM-PWR400 и 8 слотов для плат расширения (4 платы входа и 4 платы выхода, поставляются отдельно).

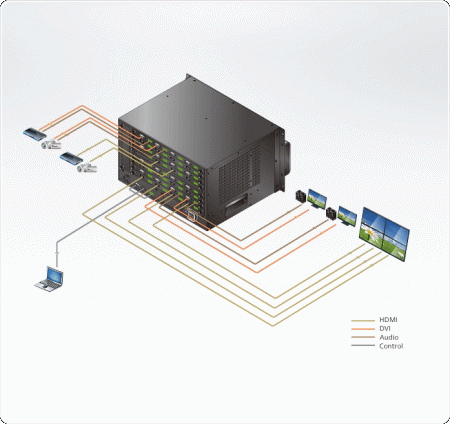

VM1600-AT-G соединяет любые 16 источников сигнала с любыми 16 устройствами отображения, используя различные сочетания модульных матричных плат ввода-вывода компании ATEN.

Помимо базовых возможностей матричного коммутатора, ATEN VM1600 обладает существенными дополнительными возможностями, такими как формирование и управление видеостенами, что существенно расширяет сферу его применения.

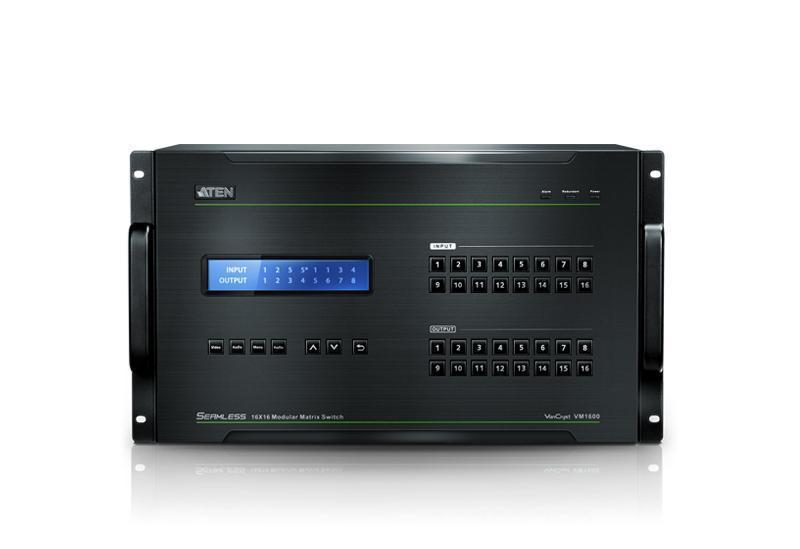

Модульный матричный коммутатор VM1600 предлагает передовые возможности доступа и управления в режиме реального времени несколькими локальными и удаленными аудио/видео устройствами и дисплеями, реализованные в одном корпусе (шасси). VM1600 позволяет пользователям независимо переключать видео и/ или аудио контент на различные мониторы, дисплеи, проекторы и / или звуковые динамики, просто нажав кнопки управления на передней панели.

Коммутатор предназначен для независимой коммутации аудио/видео сигналов с любого входа на любой выход. Переключение осуществляется «бесшовно», таким образом, что смена одного изображения другим происходит без появления черного экрана. Кроме этого, на коммутаторе возможно формирование видеостен размером от 1x2 до 4x4 экранов.

В зависимости от модели платы расширения могут иметь различные типы видео и аудио интерфейсов. Каждая плата оборудована 4 группами портов. Благодаря этому, пользователь может собрать матрицу любой размерности и с любым сочетанием интерфейсов кратных 4-м входам и 4-м выходам. Например, 4x4, 4x8, 4x12, 4x16, 8x4, 8x8, 8x12, 8x16, 12x4, 12x8, 12x12, 12x16, 16x4, 16x8, 16x12, 16x16.

Платы расширения можно добавлять или менять «на ходу» благодаря наличию функции горячей замены.

Встроенная функция масштабирования изображений («scaler») позволит преобразовать исходные разрешения видеосигналов в разрешения оптимальные для устройств отображения, сохраняя при этом максимальное качество сигналов.

Модульный матричный коммутатор VM1600 может быть использован в различных решениях систем видеотрансляции, где необходимо легкое и быстрое переключение схем коммутации A/V сигналов, а также построение видеостен.

Характеристики ATEN VM1600

• Подключение к любому из 16-ти устройств отображения любого из 16-ти источников сигнала в сочетании с модульными матричными решениями компании ATEN
• Высочайшее качество видео – поддержка разрешений HDTV 480p, 720p, 1080i и 1080p (1920 x 1080); VGA, SVGA, XGA, SXGA and WUXGA (1920 x 1200)
• Совместимость HDCP 1.4
• Поддерживает технологию Seamless Switch™ – позволяющую обеспечить непрерывность видео потоков, переключение в режиме реального времени и стабильную передачу сигнала*
• EDID Expert – функция выбирает оптимальные настройки EDID для плавного переключения и высокого качества отображения
• Встроенный мастер EDID – обеспечивает простой способ пользовательских настроек EDID
• Простое переключение между несколькими источниками и несколькими устройствами отображения
• Аппаратное конфигурирование:
• • С помощью кнопок передней панели
• • С помощью последовательного порта RS-232
• Управление системой
  • Web-интерфейса на основе браузера
  • Программы Telnet
• Встроенный двунаправленный порт RS-232 для управления
• Возможность замены компонентов без отключения питания:
  • Блока вентиляторов
  • Блока питания
  • Простая установка плат ввода/вывода
• Функционал построения видео стены - используя веб-интерфейс можно создать до 32 профилей соединения, которые могут содержать различные макеты видео стен
• Дополнительный резервный источник питания для непрерывной работы
• Обновление ПО через веб-интерфейс
• Возможность монтажа в стойку
• Встроенная функция масштабирования поддерживает функцию масштабирования различных разрешений видео для каждого выходного порта

Примечание: При использовании технологии Seamless Switch недоступны функции 3D, Deep Color и чересстрочные (interlace) разрешения (такие как 1080i). Для использования указанных режимов необходимо отключить технологию Seamless Switching

Спецификация ATEN VM1600-AT-G

Видеовход
Интерфейсы	В зависимости от установленной платы ввода/вывода
Импеданс	100 Ώ
Макс. скорость передачи данных	10,2 гбит/с (3,4 гбит/с на каждую полосу)
Макс. частота пикселизации	340 MГц
Соответствие	HDMI (3D, насыщенный цвет, 4К) Совместимость с HDCP 1.4 Consumer Electronics Control (CEC) Совместимость с HDBaseT
Аудио
Вход	В зависимости от установленной платы ввода
Выход	В зависимости от установленной платы вывода
Управление
RS-232	Разъем: Гнездо DB-9 (черного цвета) - 1 шт. Конфигурации контактов последовательного управления: Контакт 2 = Tx, Контакт 3 = Rx, Контакт 5 = Земля Скорость (бит/с) и протокол: Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет
RS-485/RS-422	Разъем: Разъем с невыпадающими винтами 5-полюсной - 1 шт.
Ethernet	Разъем: Гнездо RJ-45 - 1 шт.
Параметры EDID	Режим EDID: По умолчанию/ Порт 1/ Ремикс/ Настраиваемый (поддержка Мастера EDID)
Питание
Разъемы	Гнездо переменного тока с 3 штырьками - 1 шт.
Номинальная входная мощность	100 - 240 В переменного тока; 50-60 Гц; 1,0 A
Потребление	120 В переменного тока, 180 Вт; 230 В переменного тока, 172 Вт *Резервный источник питания не является обязательным.
Вентилятор	Воздушный поток: 60 куб фт/мин Рабочее напряжение: 10,8 - 13,8 В постоянного тока Рабочая температура: -10 - 70°C
Температура и влажность
Рабочая температура	0 - 40°C
Температура хранения	-20 - 60°C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	17.00 kg ( 37.44 lb )
Размеры (Д х Ш х В)	48.22 x 39.90 x 26.59 cm (18.98 x 15.71 x 10.47 in.)
Картонная упаковка	1 шт.

Комплектация
1x модульный матричный коммутатор VM1600
1x кабель питания
1x разъем подсоединения терминального блока
1x модуль вентиляторов VM-FAN60 (подсоединяемый)
1x блок питания VM-PWR400 (подсоединяемый)
1x пользовательское руководство
