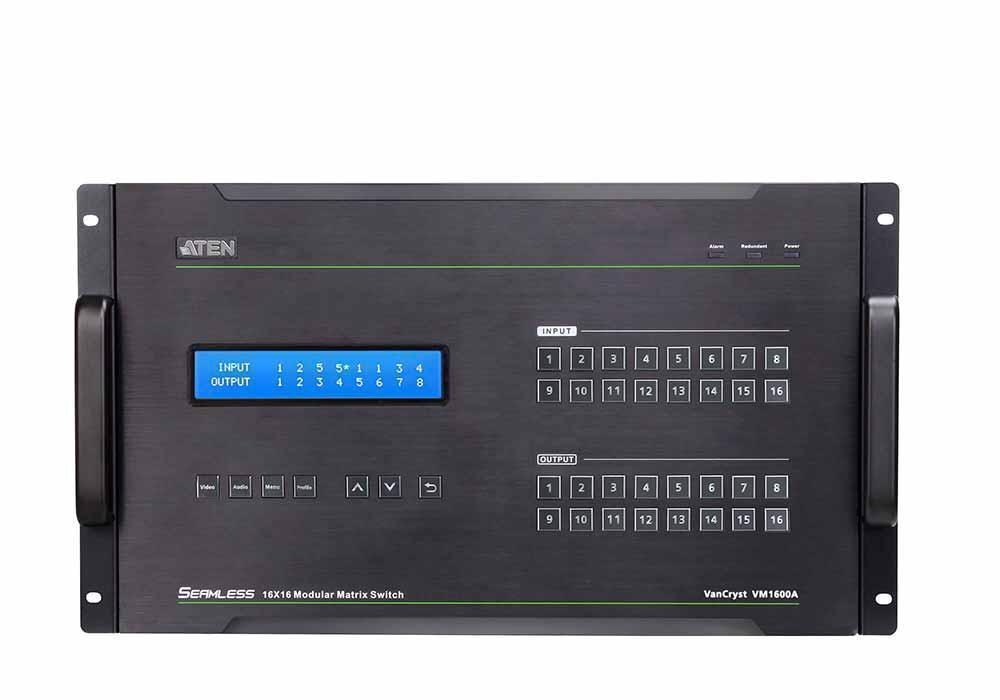

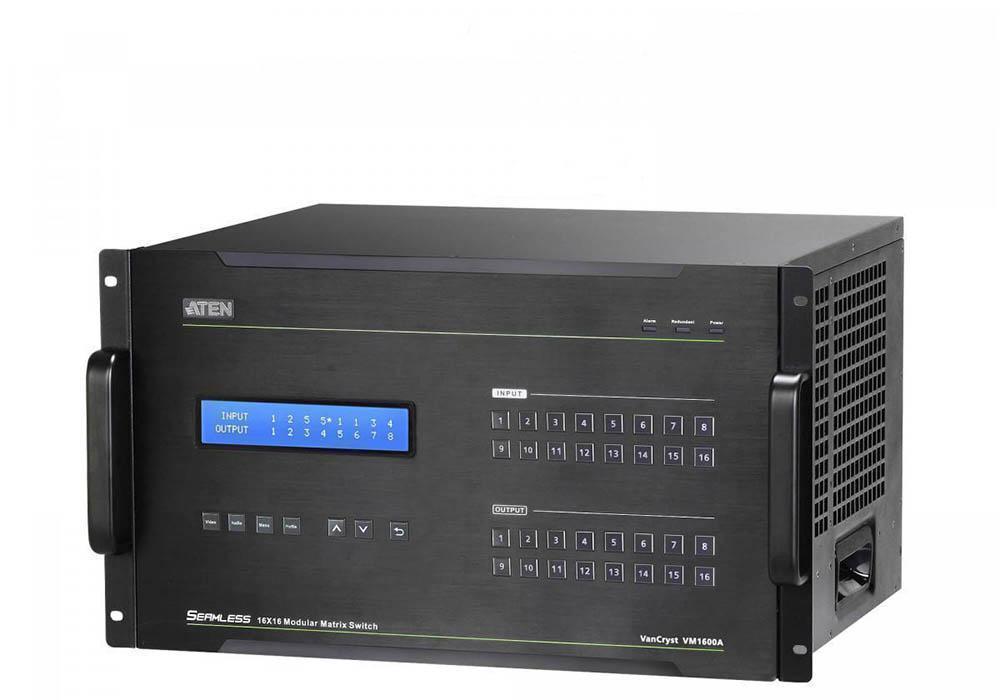

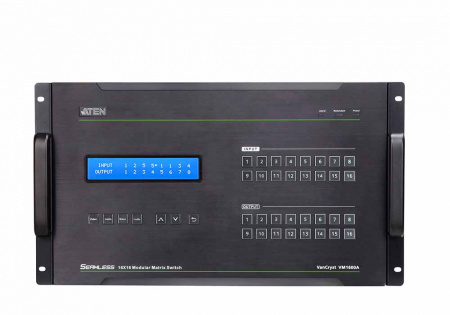

Модульный матричный коммутатор ATEN VM1600A / VM1600A-AT-G

ATEN VM1600A – Шасси 16x16 модульного матричного A/V коммутатора, модули VM-FAN554, VM-PWR460

VM1600A-AT-G – Модульный Матричный Коммутатор ATEN VM1600A аудио/видео состоит из шасси с   модулями вентилятора VM-FAN554 и питания VM-PWR460 и 8 слотов для плат расширения (4 платы входа и 4 платы выхода, которые поставляются отдельно).

VM1600A-AT-G соединяет любые 16 источников сигнала с любыми 16 устройствами отображения, используя различные сочетания модульных матричных плат ввода-вывода компании ATEN.

Помимо базовых возможностей матричного коммутатора, ATEN VM1600A обладает существенными дополнительными возможностями, такими как формирование и управление видеостенами, что существенно расширяет сферу его применения.

Модульный матричный коммутатор VM1600A предлагает передовые возможности доступа и управления в режиме реального времени несколькими локальными и удаленными аудио/видео устройствами и дисплеями, реализованные в одном корпусе (шасси). VM1600A позволяет пользователям независимо переключать видео и/ или аудио контент на различные мониторы, дисплеи, проекторы и / или звуковые динамики, просто нажав кнопки управления на передней панели.

Коммутатор предназначен для независимой коммутации аудио/видео сигналов с любого входа на любой выход. Переключение осуществляется «бесшовно», таким образом, что смена одного изображения другим происходит без появления черного экрана. Кроме этого, на коммутаторе возможно формирование видеостен размером от 1x2 до 4x4 экранов.

В зависимости от модели платы расширения могут иметь различные типы видео и аудио интерфейсов. Каждая плата оборудована 4 группами портов. Благодаря этому, пользователь может собрать матрицу любой размерности и с любым сочетанием интерфейсов кратных 4-м входам и 4-м выходам. Например, 4x4, 4x8, 4x12, 4x16, 8x4, 8x8, 8x12, 8x16, 12x4, 12x8, 12x12, 12x16, 16x4, 16x8, 16x12, 16x16.

Платы расширения можно добавлять или менять «на ходу» благодаря наличию функции горячей замены.

Встроенная функция масштабирования изображений («scaler») позволит преобразовать исходные разрешения видеосигналов в разрешения оптимальные для устройств отображения, сохраняя при этом максимальное качество сигналов.

Модульный матричный коммутатор VM1600A может быть использован в различных решениях систем видеотрансляции, где необходимо легкое и быстрое переключение схем коммутации A/V сигналов, а также построение видеостен.

Описание ATEN VM1600A

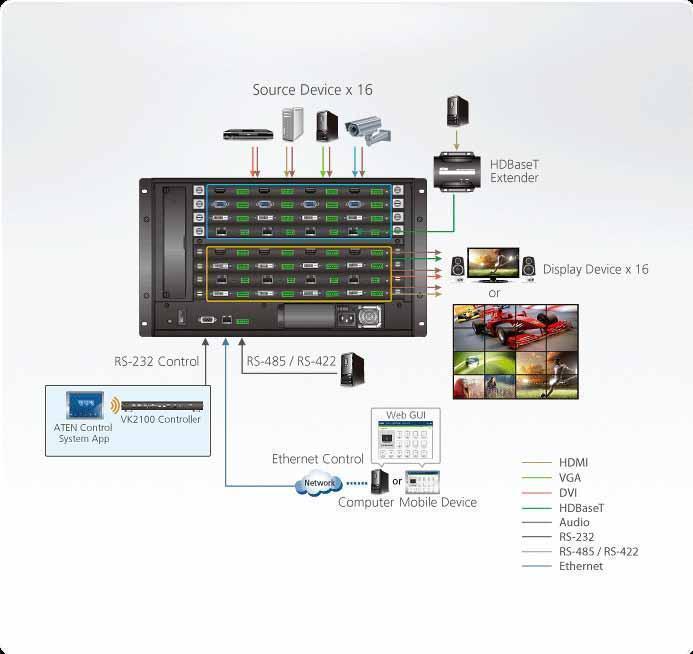

• Соединяет любые 16 источников сигнала с любыми 16 устройствами отображения, используя различные сочетания модульных матричных плат ввода-вывода компании ATEN
• Возможность конфигурирования системы несколькими способами: кнопками на передней панели, по RS-232, RS-485/422-подключению, Ethernet-соединению с помощью веб-интерфейса или программы Telnet
• Поддержка 4K-разрешений изображения – до UHD (3840 x 2160) и DCI (4096 х 2160) с частотами обновления 30 Гц (4:4:4) и 60 Гц (4:2:0)*
• Встроенный масштабатор (Scaler) – масштабирует изображение уровня 4K для преобразования входных разрешений в оптимальные разрешения экрана*
• Поддержка технологии Seamless Switch™ – возможность переключения с близкой к нулю задержкой, позволяющей обеспечить непрерывность видеопотока, переключение в режиме реального времени и стабильную передачу сигналов*
• Поддержка функции создания видеостен – позволяет, используя веб-интерфейс, создавать настраиваемые макеты видеостен*
• Возможность планирования на основе календаря – предоставляет возможность создания профилей соединений, которые могут быть синхронизированы с часами реального времени
• Поддержка функции EDID Expert, которая  выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования наилучшего разрешения на разных экранах
• Поддержка звука – стереозвук может быть извлечен из HDMI-потока или встроен в него*
• Двунаправленный канал RS-232 - позволяет одновременно управлять через веб-интерфейс подключенными последовательными устройствами
• Поддержка дополнительного резервного модуля питания для повышения надежности
• Конструкция с поддержкой «горячей» замены для простой установки плат ввода/вывода, вентиляторного модуля и блоков питания
• Совместимость с HDCP 2.2*
• Поддержка функций HDMI: 3D, Deep Color, 4K*
• Поддержка интерфейса управления потребительской электроникой (CEC)*
• Возможность установки в стойку (высота 6U)

Примечание:
1. Доступность функций, помеченных «*» зависит от установленной платы ввода/вывода..
2. При использовании технологии Seamless Switch™ недоступны функции 3D, Deep Color и чересстрочные (interlace) разрешения (такие как 1080i). Для использования указанных режимов необходимо отключить технологию Seamless Switch™.
3. При включенной функции Seamless Switch™  или построения видеостены, воспроизводимое видео может не отображаться в пределах диапазона. В этом случае настройте параметры отображения на вашем устройстве.

Характеристики VM1600A-AT-G

Плата вывода	4 x слота
Плата ввода	4 x слота
Видеовход
Интерфейсы	В зависимости от установленной платы ввода/вывода
Макс. скорость передачи данных	15.2 Гбит/с (3,8 Гбит/с на каждую полосу)
Аудио
Вход	В зависимости от установленной платы ввода
Выход	В зависимости от установленной платы вывода
Управление
RS-232	Разъем: 1 x гнездо DB-9 (черного цвета) Конфигурации контактов последовательного управления: Контакт 2 = Tx, Контакт 3 = Rx, Контакт 5 = Земля Скорость (бит/с) и протокол: Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет
RS-485/RS-422	Разъем: 1 x 5-полюсной разъем с невыпадающими винтами
Ethernet	Разъем: 1 x гнездо RJ-45
Параметры EDID	Режимы EDID: Default / Port1 / Remix / Customized (поддержка мастера установки EDID)
Разъемы
Питание	1 x гнездо переменного тока с 3 штырьками
Питание
Номинальная входная мощность	100-240 В переменного тока; 50-60 Гц; 3/6 A
Энергопотребление	460 Вт (макс.) *Для резервирования питания можно приобрести дополнительный модуль питания.
Вентилятор	Воздушный поток: 55.2 куб.футов/мин Рабочее напряжение: 10.8 - 13.8 В постоянного тока Рабочая температура: -10 - 70°C
Температура и влажность
Рабочая температура	0 - 40°C
Температура хранения	-20 - 60°C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	15.11 kg ( 33.28 lb )
Размеры (Д х Ш х В)	48.20 x 46.66 x 26.59 cm (18.98 x 18.37 x 10.47 in.)

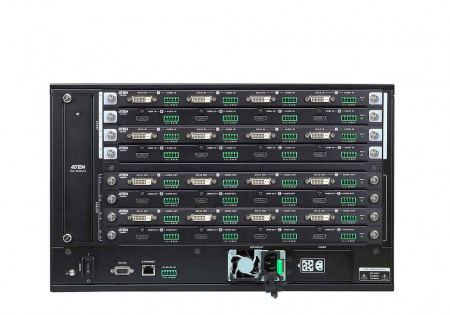

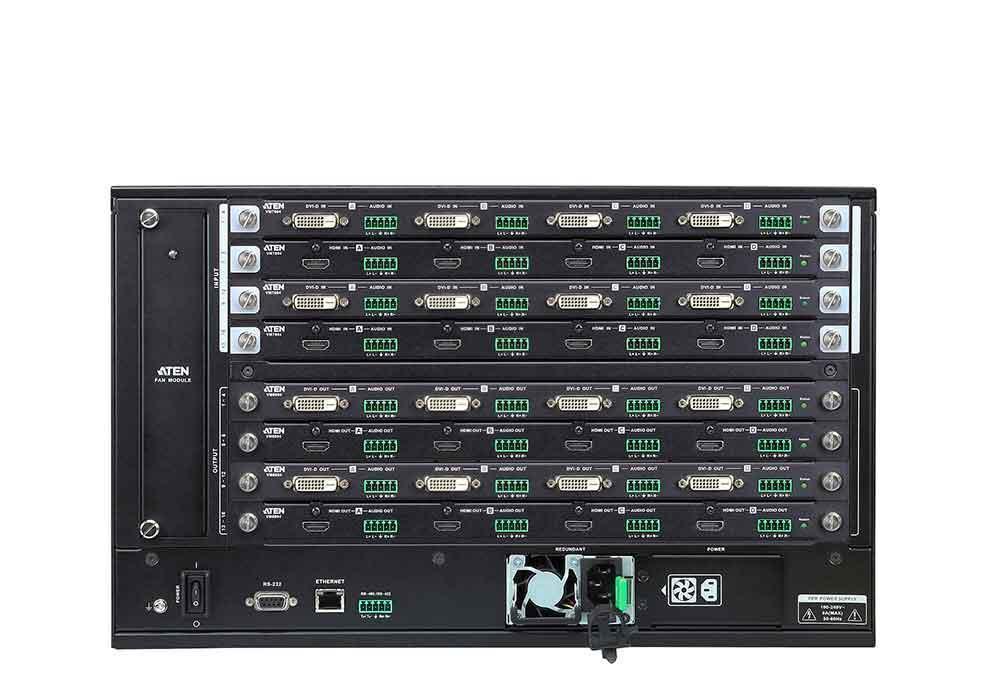

1x модульный матричный коммутатор VM1600A
1x кабель питания
1x блок терминальных разъемов
1x вентиляторный модуль VM-FAN554 (подключаемый)
1x модуль питания VM-PWR460 (подключаемый)
1x пользовательское руководство
