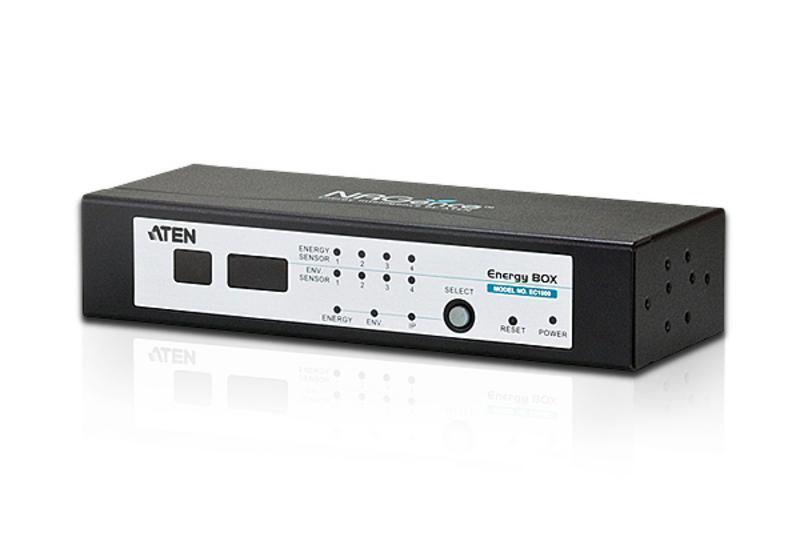

Устройство интеллектуального мониторинга ATEN EC1000 / EC1000-AX-G

ATEN EC1000 – Устройство Energy Box интеллектуального мониторинга питания в реальном времени

EC1000-AX-G – Устройство интеллектуального мониторинга питания  ATEN EC1000 Energy Box при использовании  вместе с блоками распределения питания Energy PDU* от ATEN и программным обеспечением для управления энергопотреблением eco Sensors*  обеспечивает удаленное управление энергопотреблением, являясь быстрым и недорогим решением для снижения энергетических требований вашей серверной комнаты.

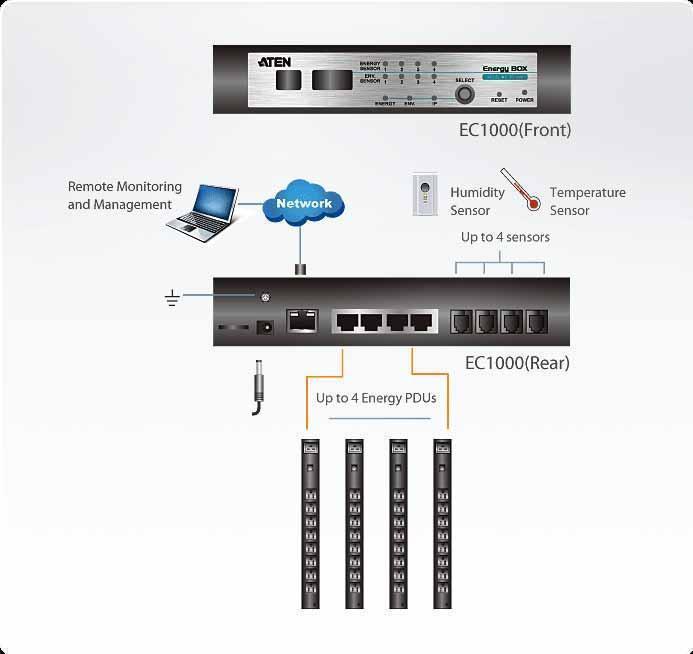

Модель EC1000 Energy Box оснащена четырьмя портами отслеживания энергопотребления для подключения четырех модулей Energy PDU,и четырьмя портами отслеживания состояния окружающей среды для подключения внешних датчиков мониторинга рабочих условий. Каждый датчик состояния окружающей среды предоставляет информацию о температуре, влажности и перепаде давления из различных мест информационной комнаты, обеспечивая надлежащий уровень мониторинга и защиты.

ATEN Energy Box позволяет просматривать и отображать данные по энергопотреблению и рабочим условиям на стойке или удаленно для большего удобства контроля и обслуживания. Energy Box является автономным устройством с поддержкой мониторинга по IP, управление которым осуществляется посредством веб-интерфейса или программного обеспечения eco Sensors от ATEN.

EC1000 Energy Box позволяет проверять состояние в реальном времени, предоставляет доступ к системным журналам и позволяет задавать уведомления о превышении порогов и событиях. EC1000 регистрирует условия энергопотребления и работы согласно устанавливаемым минимальным/максимальным порогам для электрического тока, температуры, влажности и перепадов давления.

Удаленный мониторинг осуществляется с 128-битным SSL-шифрованием и настраиваемыми политиками учетных записей для управления пользователями. Удаленная идентификация поддерживает RADIUS и дополнительные интерфейсы управления, включая HTTP, HTTPS и SNMPv1&v2&v3 (чтение, запись, ловушка). Уведомления о событиях отслеживаются с помощью Syslog/SMTP/ловушки SNMP и звуковых сигналов, обеспечивающих локальное и удаленное оповещение в реальном времени.

Характеристики ATEN EC1000 Energy Box:

Работа

• Компактные размеры для установки в стойку 1U; возможность установки спереди и сзади
• 4 порта RJ-45 для подключения четырех блоков распределения питания Energy PDU с целью мониторинга энергопотребления
• 4 порта RJ-11 для подключения датчиков температуры, влажности и перепадов давления с целью мониторинга состояния окружающей среды *
• Измерение максимального тока в амперах 32 А при 100~240 В (Energy Box)
• Светодиодная панель 3x7 сегментов для отображения информации о токе/условиях работы/IP-адресе
• Мониторинг порогов для следующих параметров:
• 1. Ток
• 2. Температура*
• 3. Влажность*
• 4. Перепады давления*
• Оповещение о превышении порогов:
• 1. Локальное: звуковые сигналы и светодиодные индикаторы
• 2. Удаленное: SMTP/ловушка SNMP/Syslog

Управление

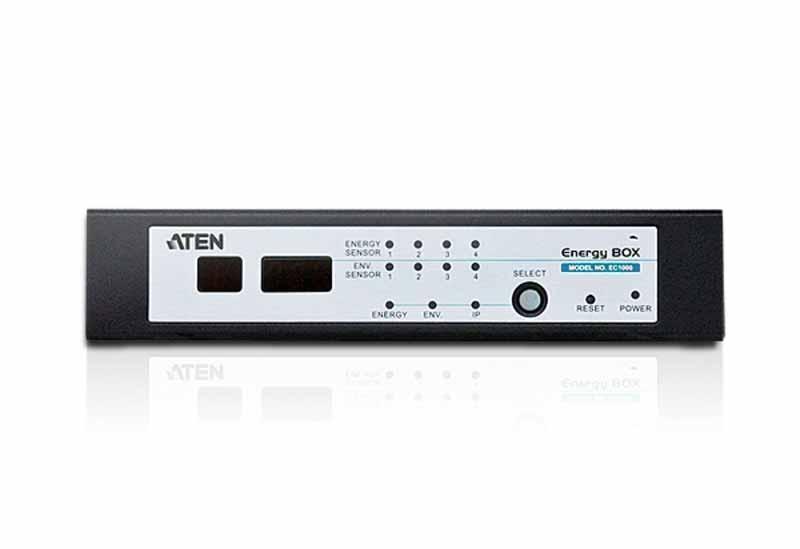

• На передней панели Energy Box расположены светодиодные индикаторы тока, температуры*, влажности*, перепадов давления* и информация об IP-адресе
• Удаленный мониторинг и управление в реальном времени током, температурой*, влажностью* и перепадами давления*
• Управление с помощью программного обеспечения для управления энергопотреблением eco Sensors или SNMP-менеджера от стороннего производителя
• Поддержка назначения имен отдельным блокам распределения питания Energy PDU
• Регистрация событий–128-строчный журнал событий
• Поддержка Syslog
• Возможность обновления прошивки

Удаленный доступ

• Удаленное управление по TCP/IP с помощью встроенного порта Ethernet 10/100 Мбит/с
• Управление с помощью встроенного веб-интерфейса
• Сетевые интерфейсы: TCP/IP, UDP, HTTP, HTTPS, SSL, SMTP, DHCP, NTP, DNS, 10Base-T/100Base-TX, автоматическое распознавание, Ping
• Поддержка SNMP-менеджера V1, V2, V3

Безопасность.

• Высокий уровень безопасности обеспечивается паролем и современными технологиями шифрования – 128-битное SSL
• Авторизация и идентификация RADIUS

* Требуются внешние датчики

Спецификация ATEN EC1000-AX-G

Подключения электрических PDU	4
Выбор порта	Нажимная кнопка

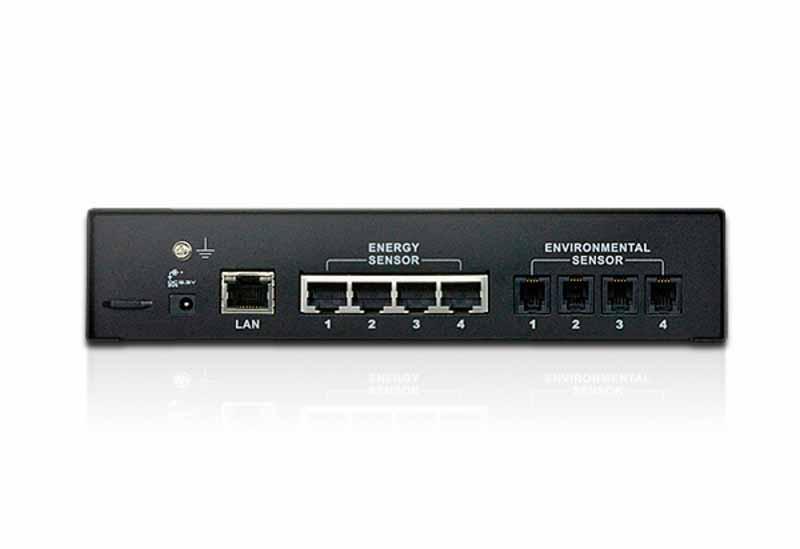

Разъемы
Порт датчика энергии	Гнездо RJ-45 - 4 шт.
Порты датчиков температуры и влажности	Гнездо RJ-11 - 4 шт.
Питание	Разъем для подключения источника постоянного тока - 1 шт.
Порты LAN	Гнездо RJ-45 - 1 шт.
Переключатели
Сброс параметров	Полузаглубленная кнопка - 1 шт.
Выбор	Нажимная кнопка выбора - 1 шт.
Светодиодные индикаторы
Состояние PDU	4 (Оранжевого цвета)
Состояние датчика температуры и влажности	4 (Зеленого цвета)
Выбрано	1-цифровой 7-сегментный (Оранжевого цвета)
Питание	1 (Синего цвета)
Связь	1 (Оранжевого/зеленого цвета) 1 (Зеленого цвета)
Диапазон мониторинга	100–240 В, 50/60 Гц, 0 - 32 A (каждый порт) Разрешение LED дисплея: 0,1 A Точность: ±0,1 A при 0 ~ 1 A, ±1% >1A
Энергопотребление	5,3 В постоянного тока
Температура и влажность
Рабочая температура	0-50°C
Температура хранения	-20-60°C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	0.59 kg ( 1.3 lb )
Размеры (Д х Ш х В)	20.00 x 7.59 x 4.40 cm (7.87 x 2.99 x 1.73 in.)

Комплектация
1х Energy Box EC1000
1х адаптер питания
1x комплект для монтажа
4х кабели RJ-45
1х компакт-диск (руководство, программное обеспечение eco Sensors)
1х инструкция по эксплуатации
