ATEN VM3200 – Модульный матричный коммутатор Аудио/видео 32x32 с функционалом видеостен

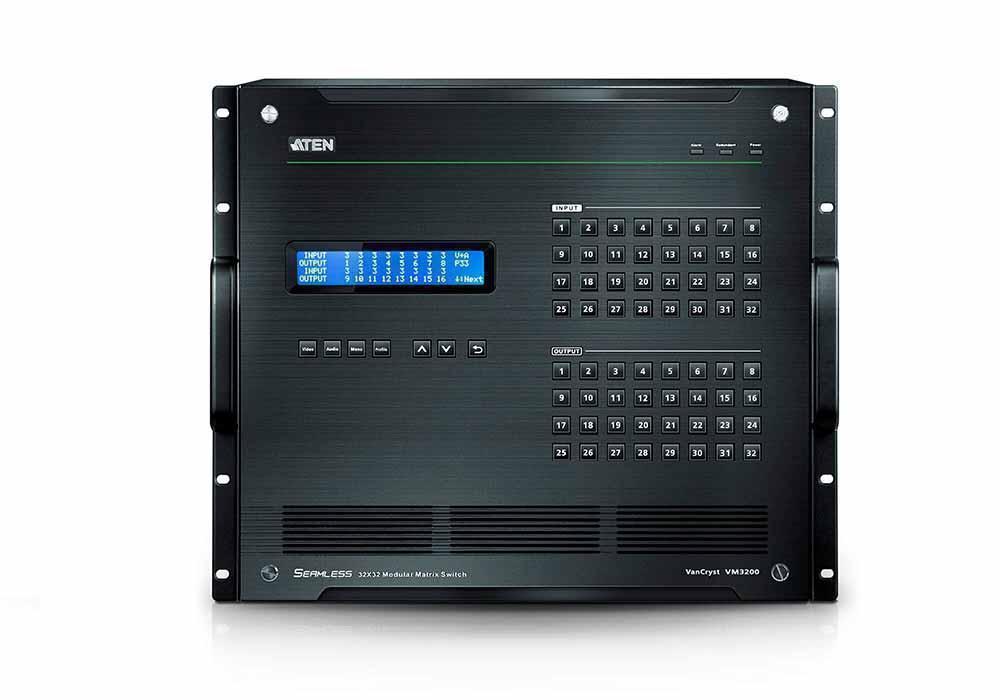

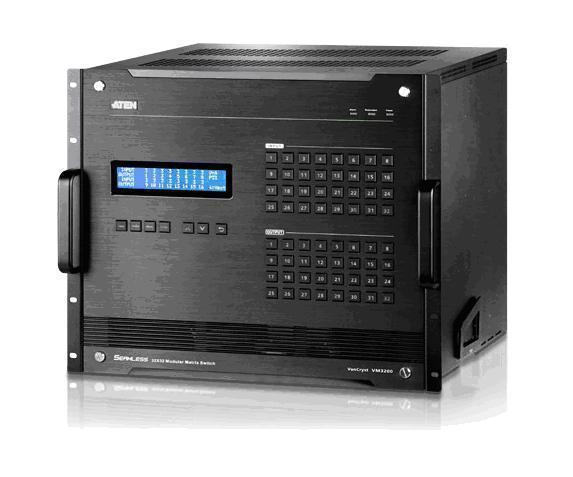

VM3200-AT-G – Шасси модульного матричного коммутатора ATEN VM3200, Modular matrix audio/video switch 32x32.Модульный матричный коммутатор VM3200 обладает реализованными в едином корпусе передовыми возможностями доступа и управления в режиме реального времени несколькими локальными и удаленными аудио/видео устройствами и дисплеями. Просто нажимая кнопки на передней панели коммутатора VM3200, пользователи могут независимо переключать и направлять видео и/или аудио содержимое на различные устройства отображения (мониторы, дисплеи, проекторы) и/или звуковые динамики. Встроенная функция масштабирования (скейлер) надлежащим образом преобразовывает поступающие форматы видео для обеспечения плавного переключения изображения в режиме реального времени. С помощью расположенного на передней панели ЖК-экрана можно выполнить быстрый просмотр активных подключений к портам коммутатора. При этом существует возможность выбора режима EDID, которая позволяет установить лучшее разрешение на разных мониторах.
Разработанная компанией ATEN линейка плат ввода/вывода с возможностью замены без отключения питания, позволяет легко расширять коммутатор VM3200. Оснащенность автоматической конвертацией сигнала дает возможность создавать различные комбинации цифровых видео-интерфейсов, включая HDBaseT (VM7514 / VM8514), HDMI (VM7804 / VM8804), DVI (VM7604 / VM8604), 3G-SDI (VM7404) и VGA (VM7104). Это делает коммутатор VM3200 идеальным для крупномасштабных аудио/видео применений, таких как станции широковещания, центры управления движением транспорта, центры экстренных служб и для других применений, в которых требуется настраиваемая высокоскоростная маршрутизация аудио/видео сигнала.
Характеристики ATEN VM3200:

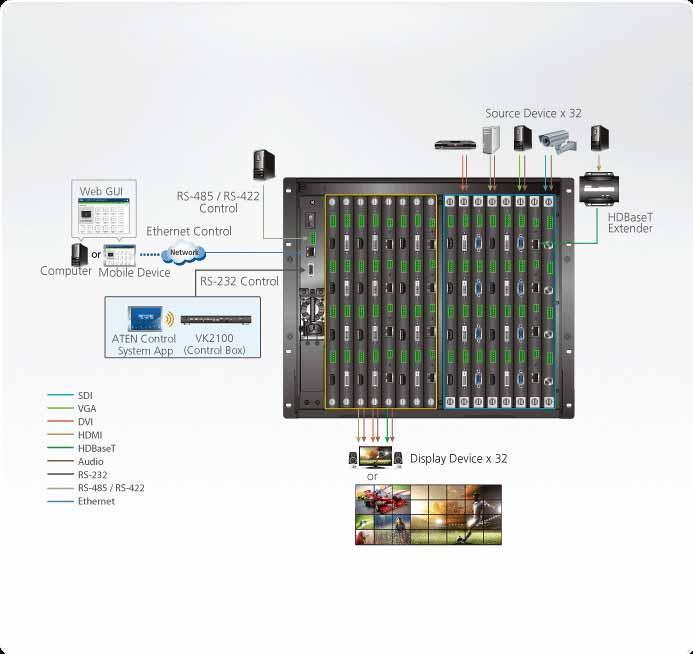

- Соединяет любые 32 источника сигнала с любыми 32 устройствами отображения, в сочетании с модульными матричными решениями компании ATEN
- Встроенная функция масштабирования (скейлер) преобразует входные разрешения в наиболее подходящие для дисплеев, подсоединяемых к каждому порту вывода
- Поддержка 4K-разрешений изображения - UHD (3840 х 2160) и DCI (4096 х 2160) с частотами обновления 30 Гц (4:4:4) и 60 Гц (4:2:0)
- Поддержка технологии Seamless Switch™ – с лежащей в основе схемой ATEN FPGA, объединяющую форматы видео для обеспечения непрерывности видеопотоков, переключения изображения в режиме реального времени и стабильность передачи сигналов*
- Поддержка функции создания видео-стены - позволяющей с помощью интуитивно понятного графического интерфейса пользователя на базе браузера, создавать настраиваемые профили макетов видео-стен
- Поддержка потокового воспроизведения подключенных видеоканалов и предварительный просмотр изображений на макетах видеостен с помощью веб-интерфейса
- Возможность планирования на основе календаря предоставляет возможность создания профилей соединений, которые могут быть синхронизированы с часами реального времени
- Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения и высокого качества отображения
- Возможность управления несколькими способами - с помощью кнопок передней панели, RS-232, RS-485/422 и Ethernet (Telnet / Web-интерфейс) соединений
- Наличие вентиляторов и модулей питания с возможностью «горячего» подключения для более высокой надежности системы и простоты ее обслуживания

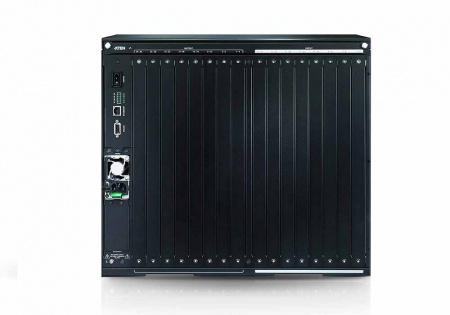

- Гибкая расширяемость системы, с помощью устанавливаемых без инструмента плат ввода/вывода, с возможностью «горячей» замены
- Дополнительный резервный блок питания, обеспечивающий надежность для применений с критической важностью
- Поддержка звука, поддержка извлечения HDMI-звука, а также встраивания стереозвука (при использовании плат VM7804/VM8804)
- Поддержка функций HDMI (3D, Deep Color) (VM7804/VM8804); совместимость с HDCP 1.4
- Поддержка шины Consumer Electronics Control (CEC), при использовании плат VM7804/VM8804
- Защита для HDMI от электростатического разряда (ESD)
- Возможность обновления микропрограммы
- Легкость конструкции, обеспечивающаяся применением алюминиевой рамы
- Возможность монтажа в стойку (высота 9U)
Для ввода и вывода видеосигналов в модульных матричных коммутаторах используются соответствующие интерфейсные карты (платы).
| Интерфейс | Платы ввода | Платы вывода |
| VGA | VM7104-AT | нет |
| HDMI по HDBaseT | VM7514-AT | VM8514-AT |
| DVI | VM7604-AT | VM8604-AT |
| HDMI | VM7804-AT | VM8804-AT |
При передаче видеосигналов по технологии HDBaseT источники видео подключаются к матричному переключателю (коммутатору) по витой паре через передатчик (трансмиттер - transmiter), поддерживающий данную технологию, такой как VE601T производства ATEN или иных производителей. Устройства отображения подключаются через приемник масштабатор (ресивер - Receiver), например VE805R производства ATEN, который позволяет организовать видеостену с функцией "бесшовного переключения", или приемники иных производителей без возможности формирования видеостен.
Спецификация ATEN VM3200-AT-G
| Плата ввода | 8 x Slot |
| Плата вывода | 8 x Slot |
| Видеовход | |
| Интерфейсы | В зависимости от установленной платы ввода/вывода |
| Макс. скорость передачи данных | 15.2 Гбит/с (3,8 Гбит/с на каждую полосу) |
| Аудио | |
| Вход | В зависимости от установленной платы ввода |
| Выход | В зависимости от установленной платы вывода |
| Управление | |
| RS-232 |
Разъем: 1 x гнездо DB-9 (черного цвета) Конфигурации контактов пследовательного управления: Контакт 2 = Tx, Контакт 3 = Rx, Контакт 5 = Земля Скорость (бит/с) и протокол: Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет |
| RS-485/RS-422 | Разъем: 1 x 5-полюсной разъем с невыпадающими винтами |
| Ethernet | Разъем: 1 x гнездо RJ-45 |
| Параметры EDID | Режимы EDID: Default / Port1 / Remix / Customized (поддержка мастера установки EDID) |
| Питание | |
| Разъемы | 1 x гнездо переменного тока с 3 штырьками |
| Номинальная входная мощность | 100 - 240 В переменного тока; 50-60 Гц; 1,0 A |
| Потребление |
110 В переменного тока, 180 Вт; 220 В переменного тока, 172 Вт *Резервный источник питания поставляется дополнительно. |
| Температура и влажность | |
| Рабочая температура | 0 - 40°C |
| Температура хранения | -20 - 60°C |
| Влажность | 0 - 80% рт. ст. без образования конденсата |
| Физические свойства | |
| Корпус | Металлический |
| Масса | 18.20 kg ( 40.09 lb ) |
| Размеры (Д х Ш х В) | 48.20 x 47.19 x 39.90 cm (18.98 x 18.58 x 15.71 in.) |
Комплектация
1x модульный матричный коммутатор VM3200
1x кабель питания
1x блок разъемов терминального подсоединения
1x пользовательское руководство
