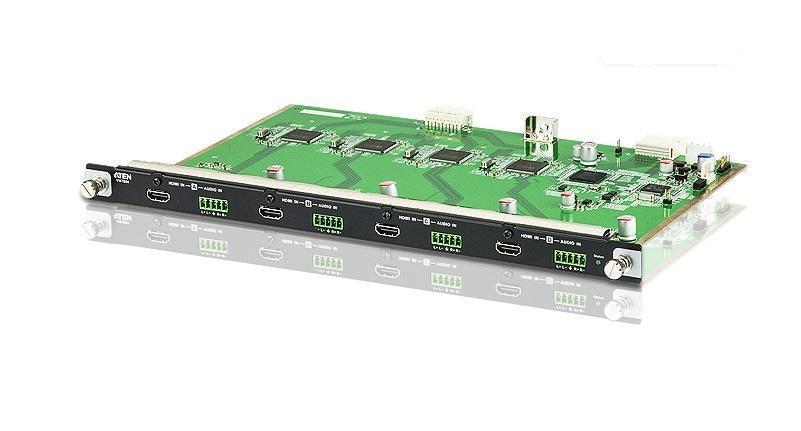

Плата ATEN VM7804 / VM7804-AT







ATEN VM7804 – 4 портовая плата ввода A/V HDMI для шасси модульного матричного коммутатора VM1600

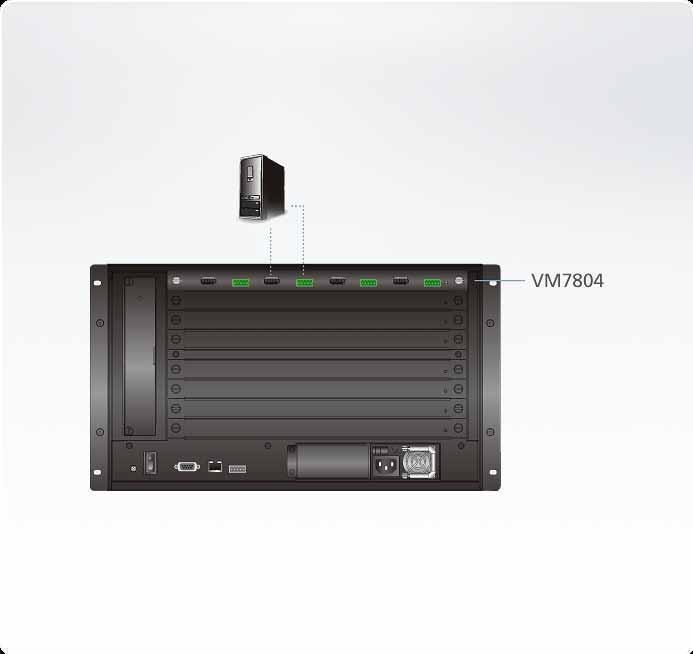

VM7804-AT – Плата ATEN VM7804 ввода A/V сигналов с интерфейсом HDMI предназначена для установки в шасси матричного переключателя VM1600. В шасси может устанавливаться до 4 плат, что обеспечивает 16 независимых входов HDMI видеосигналов, коммутируемых с любыми источниками HDMI сигналов.Плата VM7804 поддерживает звук по каналу HDMI и отдельно звук, который может быть может быть встроен в HDMI интерфейс.
Характеристики ATEN VM7804:
- Высочайшее качество видео - поддержка разрешений HDTV 480p, 720p, 1080i и 1080p (1920 x 1080)
- HDMI (3D, Deep Color); совместимость с HDCP 1.4
- Встроенная функция масштабирования (скейлер) поддерживает масштабирование различных разрешений видео для каждого выходного порта
- Поддержка интерфейса Consumer Electronics Control (CEC)
- EDID Expert - функция выбирает оптимальные настройки EDID для плавного переключения и высокого качества отображения
- Встроенный мастер EDID - обеспечивает простой способ пользовательских настроек EDID
- Возможность замены без отключения питания для легкой интеграции плат ввода / вывода
- Поддержка звука , HDMI аудио может быть извлечено и стерео аудио, которое может быть встроено
Спецификация ATEN VM7804-AT
Видеовход | |
Интерфейсы | Гнездо HDMI тип А (черного цвета) - 4 шт. |
Импеданс | 100 Ώ |
Видеовыход | |
Интерфейсы | Гнездо HDMI тип А (черного цвета) - 4 шт. |
Импеданс | 100 Ώ |
Видео | |
Макс. скорость передачи данных | 6,75 гбит/с (2,25 гбит/с на каждую полосу) |
Макс. частота пикселизации | 225 MГц |
Соответствие | HDMI (3D, насыщенный цвет) Совместимость с HDCP 1.4 Consumer Electronics Control (CEC) |
Макс. разрешение | До 1920 x 1080 |
Макс. расстояние | 15 м |
Аудио | |
Вход | Разъем с невыпадающими винтами 5-полюсный - 4 шт. *Тип аудиосигнала: стерео, сбалансированный/несбалансированный. |
Выход | Разъем с невыпадающими винтами 5-полюсный - 4 шт. * Тип аудиосигнала: стерео, сбалансированный/несбалансированный. |
Питание | Потребление: 7 Вт |
Температура и влажность | |
Рабочая температура | 0 - 40°C |
Температура хранения | -20 - 60°C |
Влажность | 0 - 80% рт. ст. без образования конденсата |
Физические свойства | |
Корпус | Металлический |
Масса | 0.58 kg ( 1.28 lb ) |
Размеры (Д х Ш х В) | 35.20 x 23.80 x 2.33 cm (13.86 x 9.37 x 0.92 in.) |
Картонная упаковка | 2 шт. |
Комплектация
1 x VM7804 4-портовая плата ввода с интерфейсом HDMI
1 x Руководство пользователя
Документы
Оформить заказ на нашем сайте легко. Просто добавьте выбранные товары в корзину, а затем перейдите на страницу Корзина, проверьте правильность заказанных позиций и нажмите кнопку «Оформить заказ» или «Быстрый заказ».
Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.
По результатам звонка, пользователь либо, получив уточнения, самостоятельно оформляет заказ, укомплектовав его необходимыми позициями, либо соглашается на оформление в том виде, в котором есть сейчас. Получает подтверждение на почту или на мобильный телефон и ждёт доставки.
Выберите из списка название вашего региона и населённого пункта. Если вы не нашли свой населённый пункт в списке, выберите значение «Другое местоположение» и впишите название своего населённого пункта в графу «Город». Введите правильный индекс.
В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ.
Оплата
Выберите оптимальный способ оплаты.
Введите данные о себе: ФИО, адрес доставки, номер телефона. В поле «Комментарии к заказу» введите сведения, которые могут пригодиться курьеру, например: подъезды в доме считаются справа налево.
Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».
Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.
Вы можете выбрать один из двух вариантов оплаты:
При оформлении заказа в корзине вы можете выбрать вариант безналичной оплаты. Мы принимаем карты Visa, Master Card и МИР. Чтобы оплатить покупку, вас перенаправит на сервер системы Яндек-Кассы, где вы должны ввести номер карты, срок действия, имя держателя.
Вам могут отказать от авторизации в случае:
- если ваш банк не поддерживает технологию 3D-Secure;
- на карте недостаточно средств для покупки;
- банк не поддерживает услугу платежей в интернете;
- истекло время ожидания ввода данных;
- в данных была допущена ошибка.
В этом случае вы можете повторить авторизацию через 20 минут, воспользоваться другой картой или обратиться в свой банк для решения вопроса.
Для оплаты вы можете воспользоваться одной из электронных платёжных систем:
- QIWI;
- WebMoney;
- Яндекс.Деньги.
Вас перенаправит на страницу платежного сервиса, следуя инструкциям, заполните правильную форму.
Наш магазин предлагает несколько вариантов доставки:
- курьерская;
- самовывоз из магазина;
- Транспортные компании : Деловые линии, СДЭК, DPD.
Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в будние дни с 10.00 до 18.00. Курьерская служба, после поступления товара на склад, свяжется с вами и предложит выбрать удобное время доставки. Уточнит адрес.
Доставка бесплатна по Москве при заказе от 5000 рублей. При заказе на меньшую сумму, стоимость доставки составит 300 рублей.
*Действует ли в вашем городе курьерская служба, уточняйте у менеджера магазина.
Вы можете забрать товар в офиса по адресу 2-й Нагатинский проезд д.2 стр.8.
Список совместимых продуктов и КВМ аксессуаров можно посмотреть ниже в карточке товара в нашем интернет магазине.
При покупке в компании ATEN eShop только аксессуаров для KVM переключателей (KVM-кабели, KVM-адаптеры) будьте готовы уточнить модель и серийный номер КВМ оборудования, для которого осуществляется закупка данных аксессуаров.
В случае несовместимости аксессуара с указанным Покупателем КВМ оборудованием, а также при нежелании или невозможности указания модели и серийного номера КВМ, компания ATEN eShop оставляет за собой право отказать в продаже аксессуаров.
Характеристики
Входной интерфейс
|
HDMI |
Количество входов
|
4 |
Макс. скорость передачи данных
|
6.75 Гбит / с |
Макс. расстояние
|
5 метров |
Макс. разрешение
|
1920 x 1080 |
Звук
|
HDMI, Сбалансированный звук, Стереозвук |
Модель
|
VM7804 |
HDCP
|
HDCP 1.4 |
Технология CEC (Consumer Electronic Control)
|
Да |
