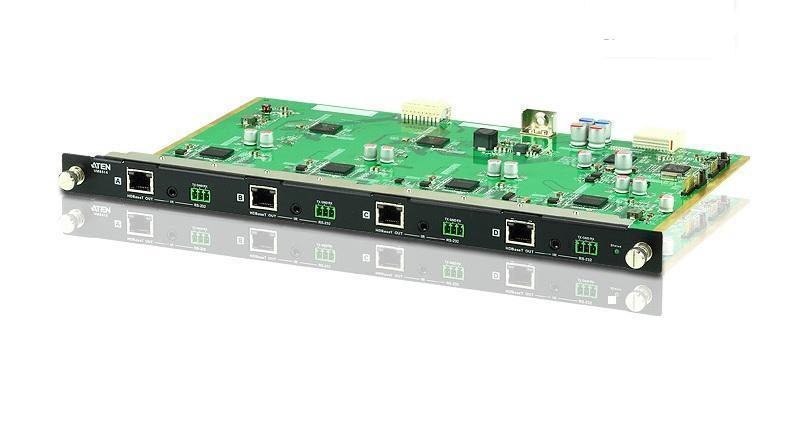

ATEN VM8514 – 4 портовая плата вывода A/V HDMI, c технологией HDBaseT, для модульного матричного коммутатора VM1600

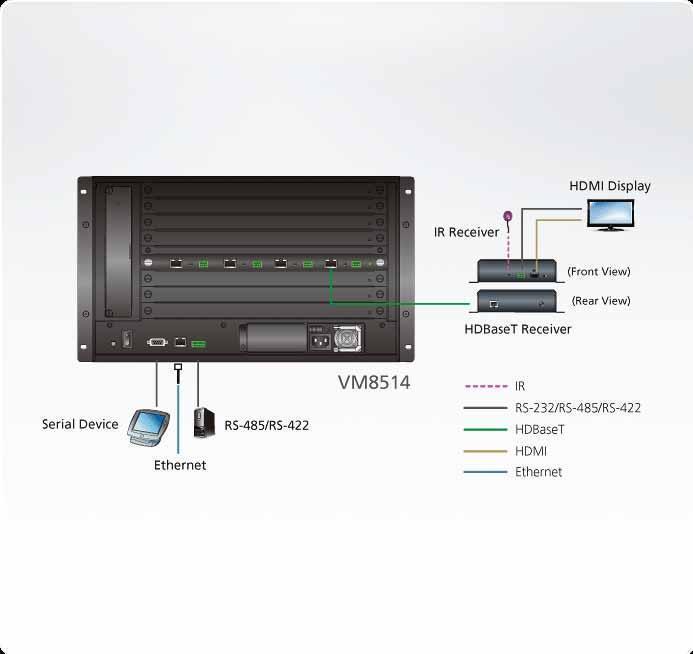

VM8514-AT – Плата ATEN VM8514 является 4 портовой платой вывода A/V сигналов с передачей HDMI по технологии HDBaseT. Плата устанавливается в шасси матричного переключателя VM1600. В шасси может устанавливаться до 4 плат, что обеспечивает 16 независимых выходов HDMI видеосигналов, коммутируемых с приемниками HDMI сигналов производства ATEN по технологии HDBaseT. VM8514 поддерживает коммутацию сигналов управления RS232 и IR.При использовании платы вывода VM8514 совместно с приемником HDBaseT-сигнала VE805R обеспечивается поддержка технологии Seamless Switch™ и функциональность создания видео-стен. Технология ATEN Seamless Switch™ поддерживающая переключение изображения в режиме реального времени и обладающая встроенной функцией масштабирования изображения (скейлером), управляющей установкой различных разрешений на разных мониторах. Вместе с этим предоставляется функция создания видео-стены, которая позволяет сконфигурировать до 32 настраиваемых профилей пользовательских макетов с помощью графического интерфейса пользователя с доступом по сети.
Характеристики ATEN VM8514
- Совместима с коммутатором VM1600 и может применяться совместно с любыми модульными платами ввода-вывода для достижения оптимальной гибкости
- Двунаправленный RS-232 интерфейс - позволяет подключать терминалы или устройства с последовательным интерфейсом, такие как сенсорные экраны и сканеры штрих-кодов
- Подсоединение с использованием HDBaseT – предоставляет возможность до 4-ех HDBaseT-соединений на расстоянии до 100 метров при использовании одного кабеля категорий 5e/6
- Поддержка функции HDBaseT Anti-jamming – предотвращает интерференцию сигнала во время передачи видео при использовании технологии HDBaseT
- При работе с VE805R обеспечивается:
• Поддержка технологии Seamless Switch™ – обладающей близкой к нулю задержкой при переключении и обеспечивающей непрерывность видео-потока, переключение в режиме реального времени и стабильную передачу сигнала
• Поддержка функции создания видео-стены – обладающей настраиваемыми профилями пользовательских макетов при построении видео-стен с помощью графического интерфейса пользователя с доступом по сети - Поддерживает двунаправленный ИК-порт – передача ИК -сигнала обрабатывает одно направление в единицу времени
- Возможность замены без отключения питания для легкой интеграции плат ввода/вывода
Спецификация ATEN VM8514-AT
| Видеовыход | |
| Интерфейсы | Гнездо RJ-45 (серебристого цвета) - 4 шт. |
| Импеданс | 100 Ώ |
| Видео | |
| Макс. скорость передачи данных | 10,2 гбит/с (3,4 гбит/с на каждую полосу) |
| Макс. частота пикселизации | 340 МГц |
| Соответствие | Совместимость с HDBaseT, HDCP 1.4 Consumer Electronics Control (CEC) |
| Макс. разрешение | До 4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0); 4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4) |
| Макс. расстояние | 100 м (Cat 6a) |
| Управление | |
| RS-232 | Разъемы с невыпадающими винтами 3-полюсные - 4 шт. |
| ИК | Миниатюрное гнездо стерео (черного цвета) - 4 шт. |
| Питание | |
| Потребление | 12,2 Ватт |
| Температура и влажность | |
| Рабочая температура | 0 - 40°C |
| Температура хранения | -20–60°C |
| Влажность | 0-80% относительная влажность без образования конденсата |
| Физические свойства | |
| Корпус | Металлический |
| Масса | 0.97 кг. |
| Размеры (Д х Ш х В) | 35.20 x 23.80 x 2.33 см. |
Комплектация
1x 4-х портовая плата вывода VM8514 с интерфейсом HDBaseT
4x винтовых клеммы
1x ИК-передатчик
1x ИК-приемник
1x руководство пользователя
|
Выходной интерфейс
|
HDBaseT |
|
Количество выходов
|
4 |
|
Макс. скорость передачи данных
|
10.2 Гбит / с |
|
Макс. расстояние
|
100 метров |
|
Макс. разрешение
|
4096 x 2160 |
|
Управление
|
RS-232, ИК |
|
Звук
|
HDBaseT |
|
Модель
|
VM8514 |
|
Вес
|
0.97 |
|
Горячее подключение
|
Да |
|
HDCP
|
HDCP 1.4 |
|
Видеостена
|
Да |
|
Технология CEC (Consumer Electronic Control)
|
Да |
|
Дополнительные функции
|
Видеостена |
|
Длина
|
352 |
|
Ширина
|
238 |
|
Высота
|
23.3 |
