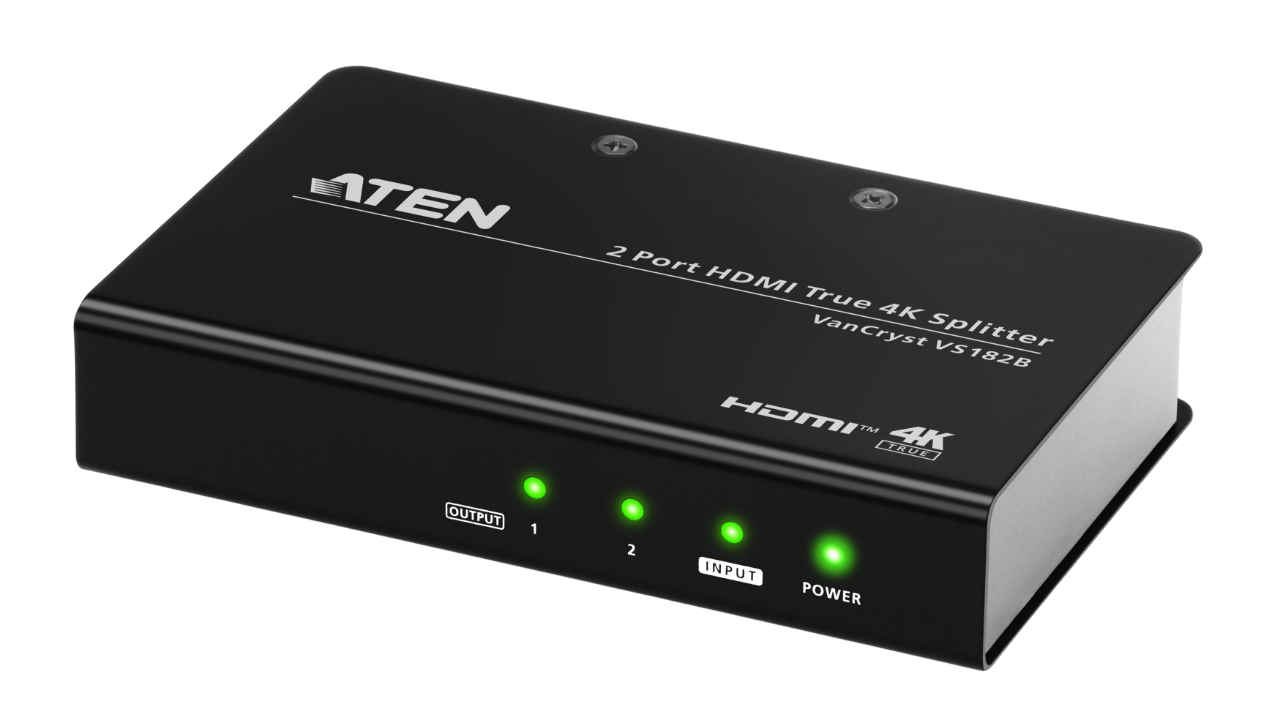

Обзор 2-портового HDMI разветвителя – ATEN VS182B

Введение

Всем привет! Сегодня на обзоре простая, но очень полезная вещь — двухпортовый HDMI-разветвитель (сплиттер) - ATEN VS182B.

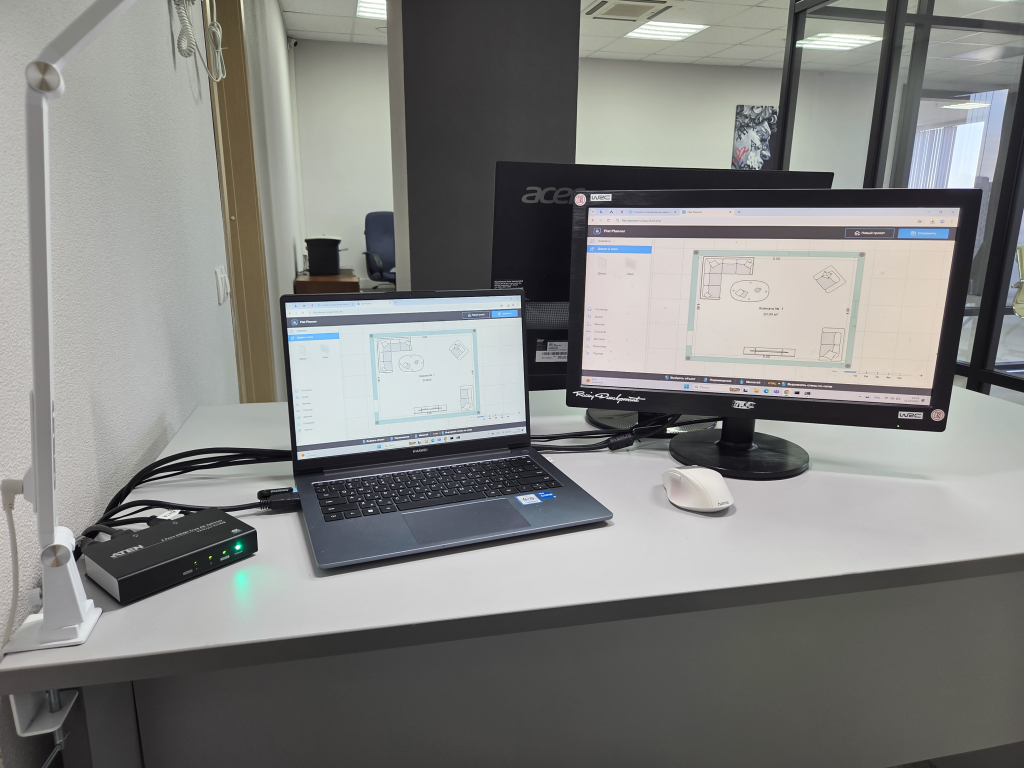

Зачем он нужен? Например, чтобы подключить два монитора к одному стационарному компьютеру или ноутбуку в архитектурном бюро. Архитектор-дизайнер проектирует планировку квартиры в своем ПК, а клиенты, сидя на своих комфортных гостевых  креслах, видят проект в дублирующем экране. Больше не нужно постоянно поворачивать экран или подсаживать клиентов к своему рабочему месту!

Далее рассмотрим основные характеристики и особенности этого устройства, а также его функциональные возможности.

Характеристики и особенности

Основные характеристики модели ATEN VS182B в таблице:

Видеовход
Интерфейсы	1 x гнездо HDMI тип А (черного цвета)
Импеданс	100 Ώ
Макс. расстояние	1.8м / 4K при 60 Гц (4:4:4)
Видеовыход
Интерфейсы	2 x гнезда HDMI тип А (черного цвета)
Импеданс	100 Ώ
Макс. расстояние	1.8м / 4K при 60 Гц (4:4:4) 15м / 1920 x 1200
Видео
Макс. скорость передачи данных	18 Гбит/с (6 Гбит/с на каждую полосу)
Макс. частота пикселизации	600 МГц
Соответствие	HDMI (3D, Deep Color, 4K); Совместимость с HDCP
Макс. разрешение	до 4096 x 2160 / 3840 x 2160 при 60 Гц (4:4:4)
Аудио
Вход	1 x гнездо HDMI тип А (черного цвета)
Выход	2 x гнезда HDMI тип А (черного цвета)
Параметры EDID	Режимы EDID: Default / Port 1 / Auto
Питание
Разъемы	1 x разъем для подключения источника постоянного тока
Потребление	5 В постоянного тока, 4.25 Вт
Температура и влажность
Рабочая температура	0-40 °C
Температура хранения	-20 - 60 °C
Влажность	0 - 80% относительная влажность без образования конденсата
Физические свойства
Корпус	Металлический
Масса	0.32 кг.
Размеры (Д х Ш х В)	12.50 x 8.00 x 2.50 см.

Характеристики:

1. Соединяет одновременно один HDMI-источник с двумя дисплеями, оснащенными интерфейсом HDMI

2. Поддержка функций HDMI (3D, Deep Color, 4K); совместимость с HDCP 2.2

3. Поддерживает максимальное разрешение до 4096 x 2160 / 3840 x 2160 при 60 Hz (4:4:4)

4. Передача сигнала на большие расстояния - до 15 м (1920x1200) / 1,8 м (True 4K)*

5. Поддержка HDR

6. Максимальная частота пикселизации до 600 МГц

7. Максимальная скорость передачи данных до 18 Гбит/с (6 Гбит/с на каждую полосу)

8. Светодиодная индикация состояния питания и устройств

9. Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного включения, высокого качества отображения и использования лучшего разрешения видео, позволяя пользователю с помощью ползункового переключателя для EDID без усилий устанавливать необходимую настройку (Default, Port 1, Auto)

10. Работа в режиме Plug and Play – не требуется установка программного обеспечения

* Примечание: совместимость с кабелем ATEN 2L-7D02H

Технологическое превосходство

Видеоразветвитель VS182B демонстрирует впечатляющие технические характеристики, поддерживая разрешение True 4K (4096×2160/3840×2160) с частотой обновления 60 Гц и полной цветопередачей 4:4:4. Благодаря совместимости со стандартом HDMI 2.0 и поддержке HDR, устройство передает изображение с исключительной детализацией и реалистичной цветовой палитрой. Максимальная скорость передачи данных достигает 18 Гбит/с, что гарантирует бесперебойную работу даже с самым требовательным контентом.

Интеллектуальные функции

Ключевой особенностью VS182B является технология ATEN EDID Expert™, которая автоматически определяет оптимальные параметры подключенных дисплеев. Эта интеллектуальная система исключает проблемы синхронизации и появления "черных экранов", обеспечивая мгновенное распознавание устройств и стабильную работу системы. Три режима настройки EDID (Default, Port 1, Auto) позволяют гибко адаптировать устройство под конкретные требования пользователя.

Универсальность применения

Видеоразветвитель находит применение в различных сценариях:

В корпоративной среде — для проведения презентаций в переговорных комнатах
В образовательных учреждениях — для демонстрации учебных материалов
В ритейле — для организации цифровых вывесок
В домашних кинотеатрах — для одновременного просмотра контента в разных зонах

Простота интеграции

Металлический корпус устройства обеспечивает эффективное теплоотведение и долговечность эксплуатации. Благодаря поддержке кабелей длиной до 5 метров и режиму Plug and Play, система легко интегрируется в любую инфраструктуру без необходимости дополнительных настроек или установки программного обеспечения.

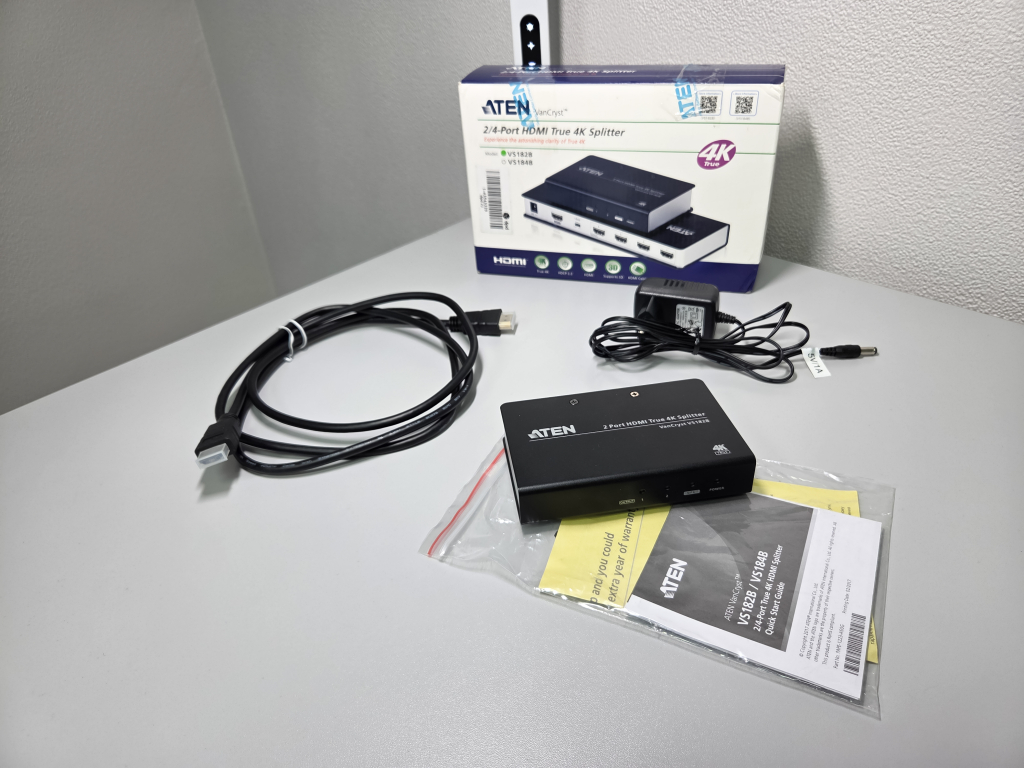

Комплектация

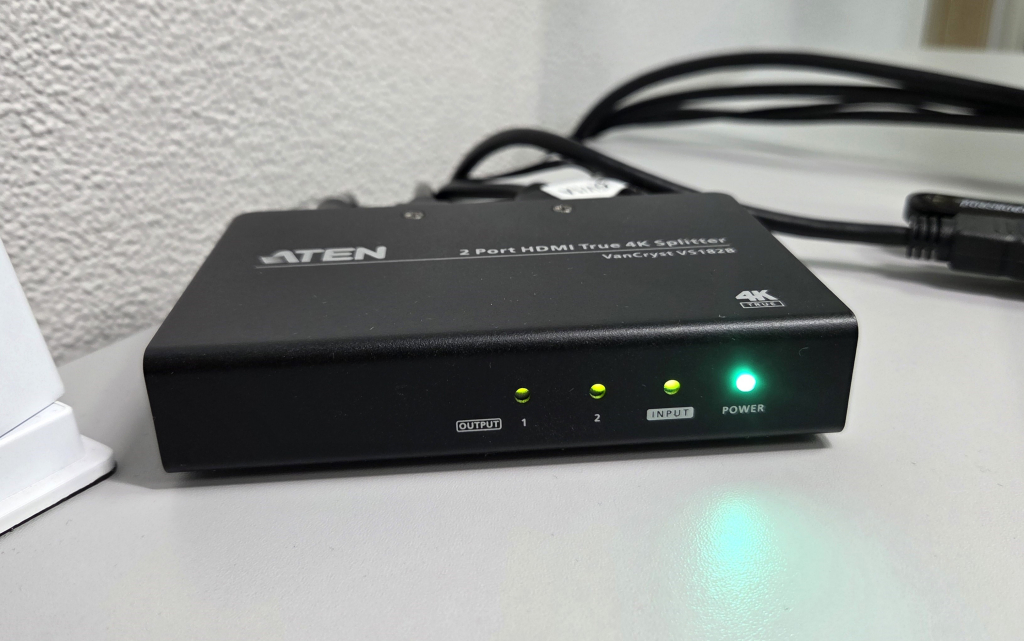

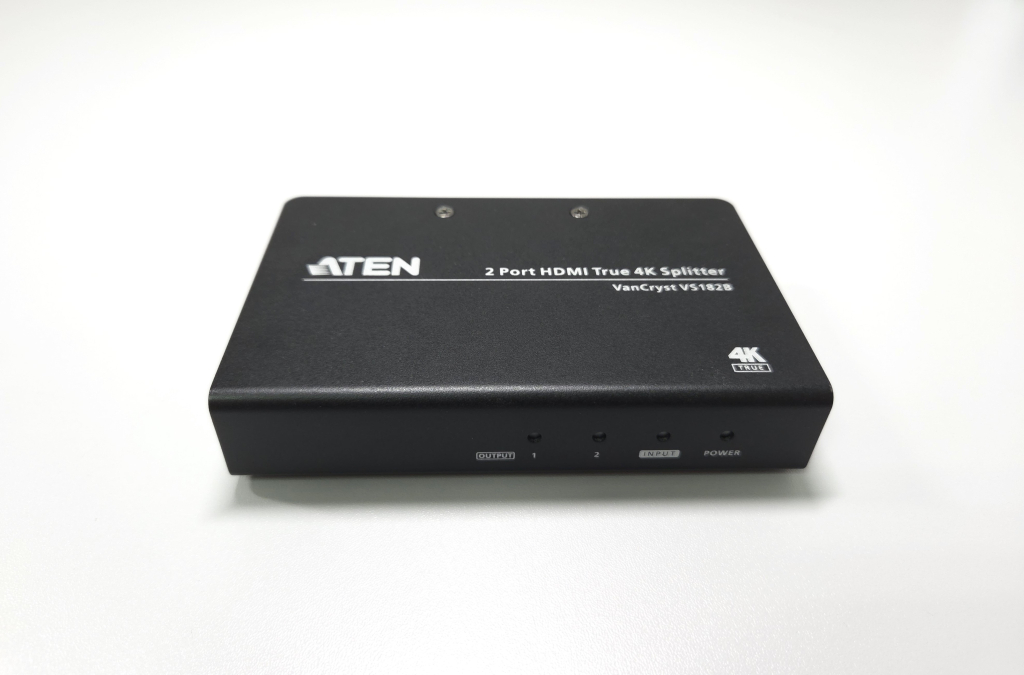

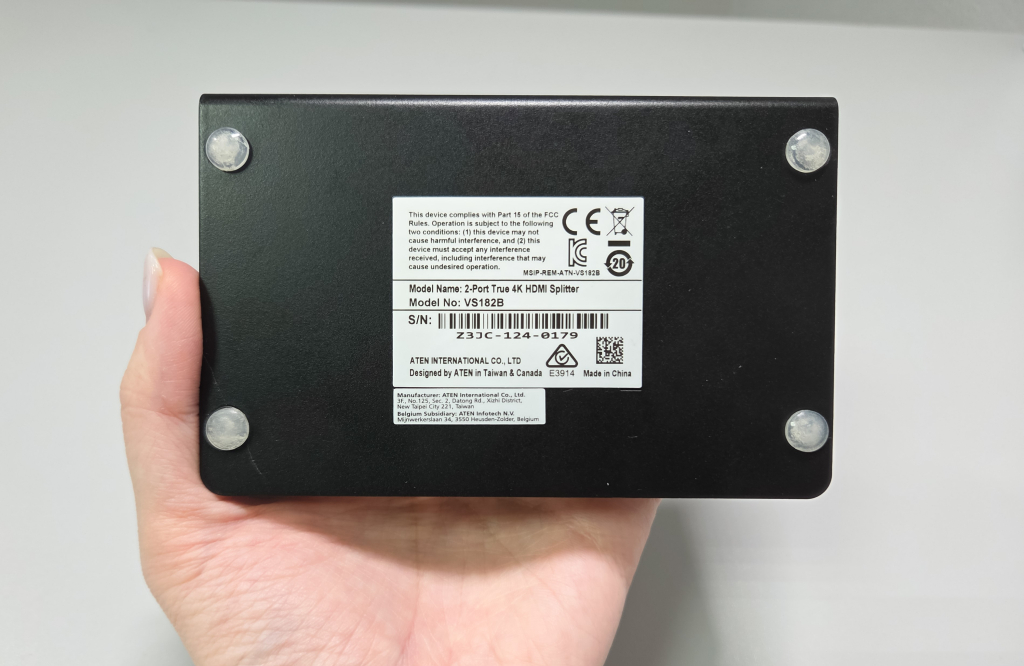

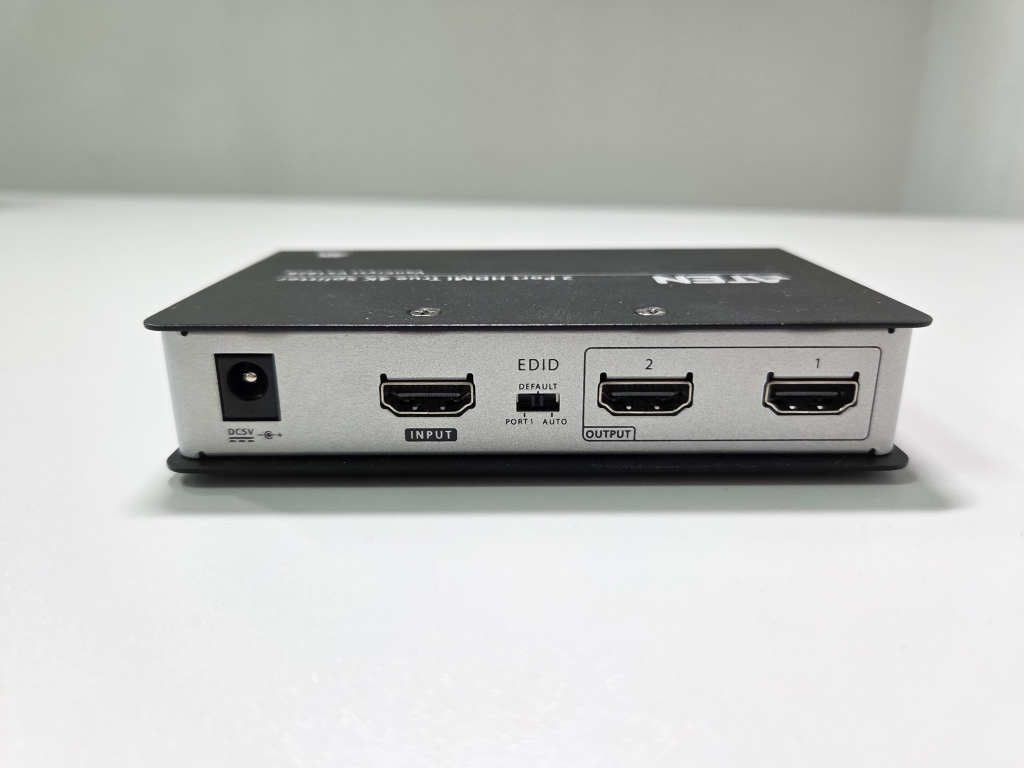

Внешний вид и интерфейсы для подключения

Подключение

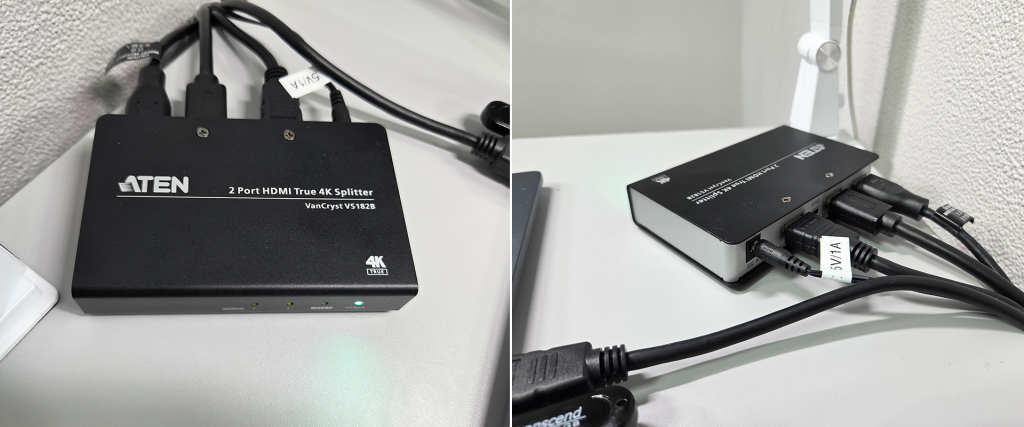

Подключение ATEN VS182B проходит быстро и просто. Начинайте с подключения к разветвителю адаптера питания, который идет с ним в комплекте. В порты HDMI out подключаются два монитора, на которых будет отображаться видео с ноутбука HUAWEI. Далее в порт HDMI на разветвителе подключается ноутбук с помощью кабеля HDMI.

Применение ATEN VS182B особенно актуально в тех случаях, когда необходима дублирующая трансляция различного контента с одного ПК или ноутбука.

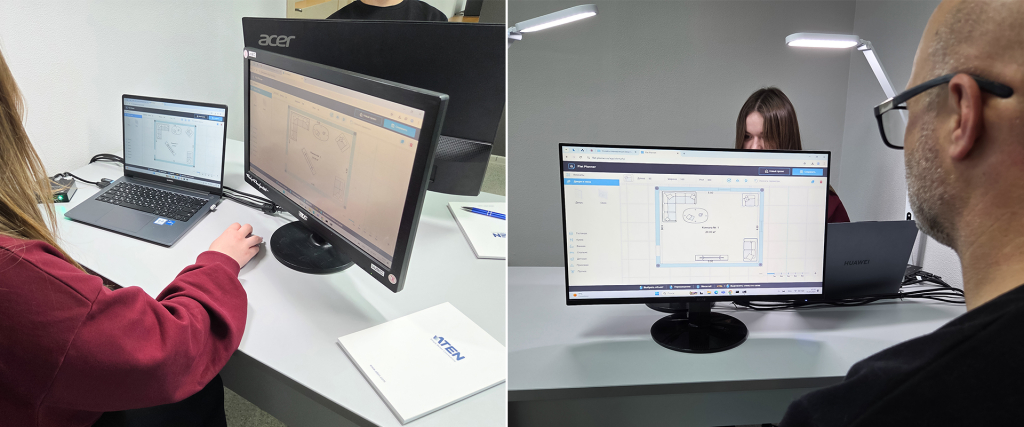

В нашем случае менеджер-дизайнер вносит правки, а клиент сидит напротив и наблюдает за процессом на отдельном экране и может сразу же давать обратную связь в режиме реального времени. Это позволяет клиенту не просто ждать результат, а активно участвовать в процессе, ведь на обоих мониторах выводится одинаковая информация.

В случае наличия единственного выходного порта HDMI в компьютере, разветвитель ATEN VS182B можно также использовать для расширения изображения экрана на 2 монитора.
