Организация 4K-видеотрансляции и системы стереозвука для конференц-зала

Решение

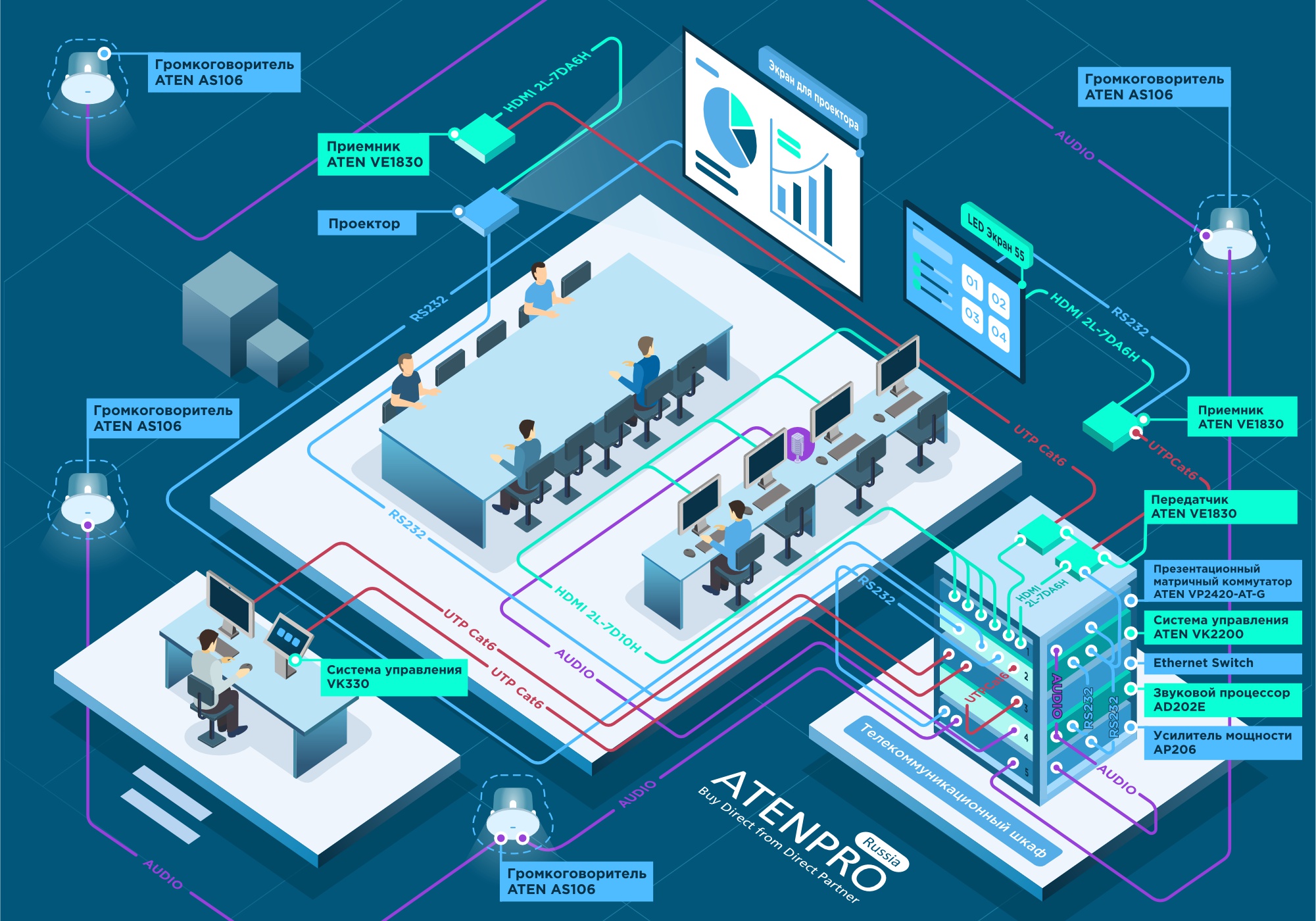

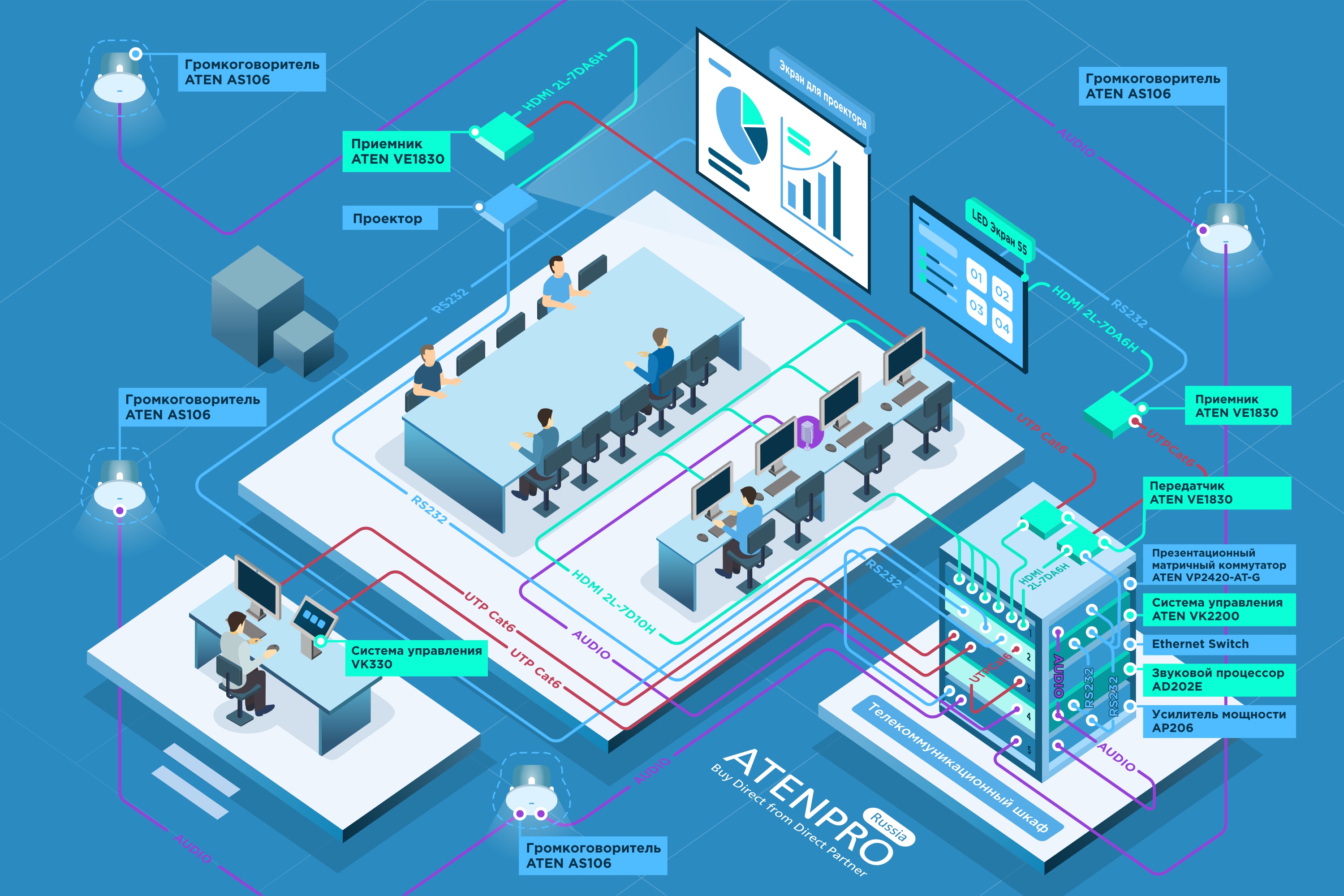

Для успешного решения данной задачи мы предложили использовать систему управления ATEN VK2200, все необходимое оборудование к которой подключается через порты RS232 (максимальная длина кабеля подключения по RS232 – 20 метров).

Оборудование, напрямую подключенное к контроллеру системы управления ATEN VK2200 (которой находится в телекоммуникационном шкафу лекционного зала):

Сама система управления ATEN VK2200 подключена в Ethernet switch, для взаимодействия с ПК оператора и сенсорной панелью ATEN VK330 по изолированной локальной сети. Оператор может управлять всей системой и производить настройку оборудования со своего ПК или ноутбука, который подключен в Ethernet switch.

Подключения презентационного матричного коммутатора ATEN VP2420:

Подключения звукового процессора ATEN AD202E:

Подключения усилителя мощности AP206:

Проектор и LED экран 55” подключены в презентационный матричный коммутатор ATEN VP2420 через передатчики и приемники ATEN VE1830. Передатчики ATEN VE1830 находятся в телекоммуникационном шкафу с остальным оборудованием. Приемники ATEN VE1830 находятся рядом с проектором и LED экраном 55” и подключаются к ним с помощью кабелей ATEN 2L-7D10H, длина каждого кабеля 0,6 метра.

Через комплект приемника и передатчика ATEN VE1830, который подключен к LED экрану 55”, передается видеосигнал от матричного коммутатора на экран, а также передается управление оборудованием через порт RS232 системе управления ATEN VK2200.

При подключении между собой приемника и передатчика ATEN VE1830 используют кабель ATEN Cat 6A ATEN 2L-29330. Так же данные кабели используются для подключения всех устройств в Ethernet switch.

Предложенное решение на базе оборудования ATEN эффективно справляется с поставленными задачами, обеспечивая высококачественную трансляцию видео в разрешении 4K, гибкое управление контентом и профессиональную обработку звука с подавлением эха и обратной связи. Все устройства интегрированы в единую систему, управляемую как с рабочего ПК оператора, так и с сенсорной панели, что делает процесс использования максимально удобным. Оборудование отличается надежностью, современной архитектурой и возможностью масштабирования, что гарантирует его долговременную актуальность и эффективность для проведения презентаций и конференций любого уровня.
