KVM оборудование для централизованного управления серверами

- Вторая стойка: KVM переключатель CS1708 + 8 видео-серверов
- Третья стойка: KVM переключатель CS1708 + 8 видео-серверов
- Четвертая стойка: KVM переключатель CS1708 + 8 видео-серверов

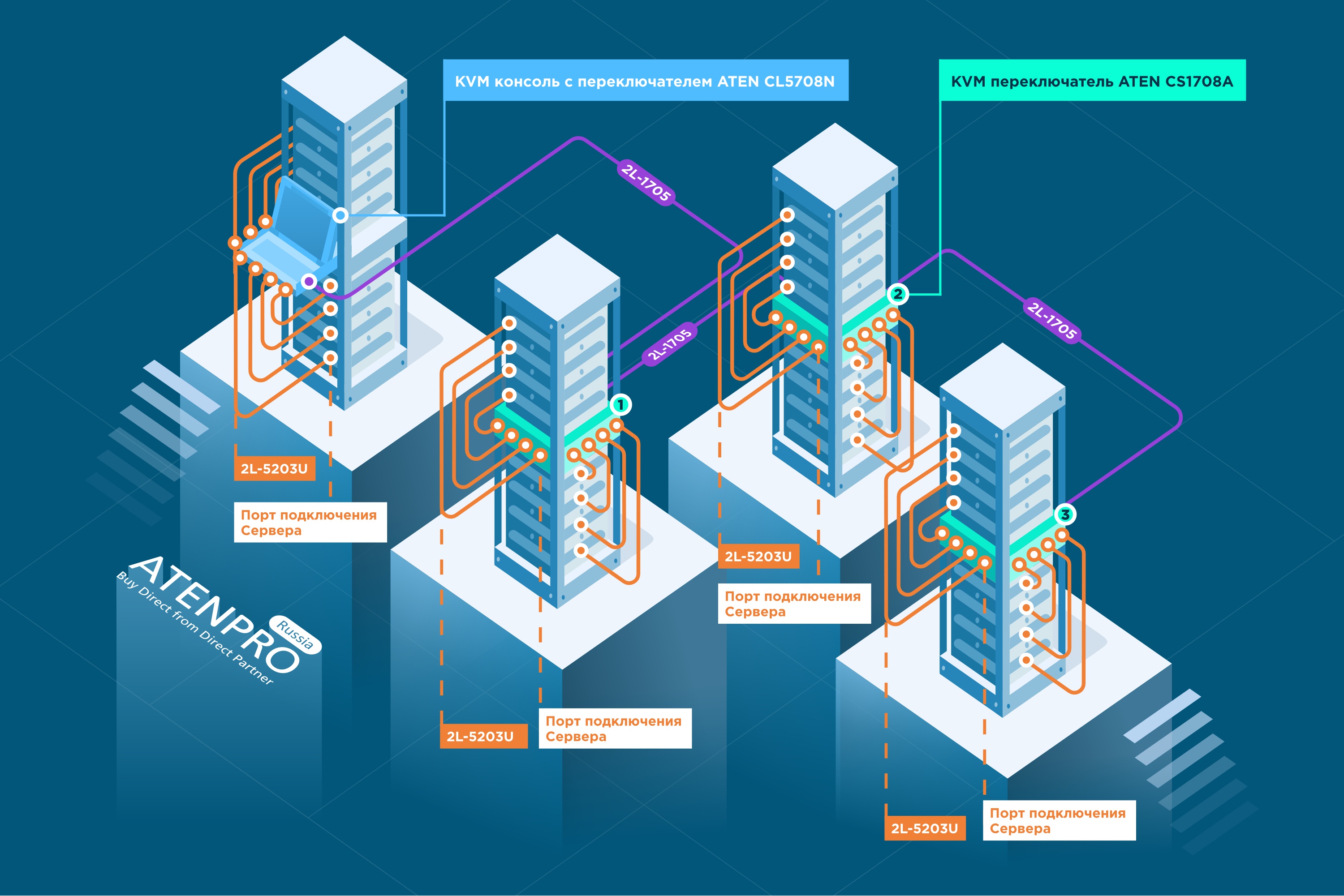

Схема подключения

Серверная комната оборудована 4 стойками, в каждой по 8 серверов.

В первую стойку устанавливаем KVM консоль с переключателем ATEN CL5708N. С помощью кабеля 2L-5203U подключаем к консоли 8 серверов, которые находятся в данной стойке.

Остальные три стойки оснащаем KVM переключателями ATEN CS1708A, каждый KVM переключатель подключаем к серверам с помощью кабеля 2L-5203U.

Далее для подключения консоли CL5708N к KVM-переключателю ATEN CS1708A, который находится во 2 стойке используется кабель гирляндного подключения - 2L-1705. Кабель имеет длину 5 метров и аккуратно прокладывается из выходного порта консоли между стойками во входной порт KVM-переключателя. На каждом ATEN CS1708A есть один входной и один выходной порт гирляндного подключения и через эти порты они соединяются между собой при помощи кабеля 2L-1705. Дальше KVM-переключатели подключены последовательно между собой с помощью кабеля гирляндного подключения.
