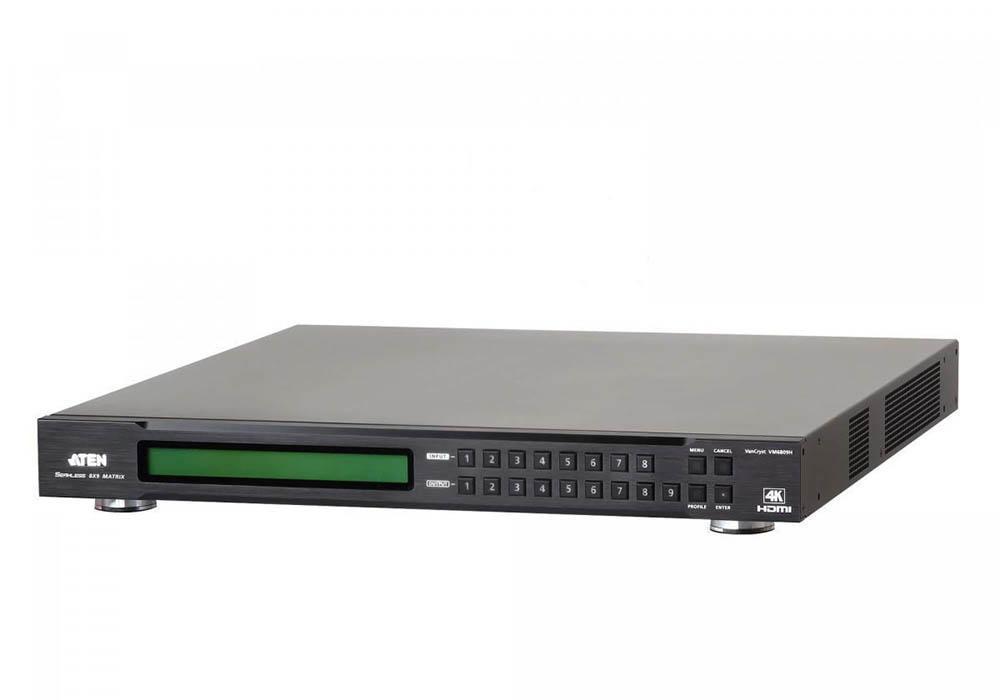

Матричный коммутатор ATEN VM6809H / VM6809H-AT-G

ATEN VM6809H – 8x9 Матричный коммутатор-масштабатор HDMI 4K

VM1600A-AT-G – Матричный HDMI коммутатор ATEN VM6809H поддерживает два самых современных видеоразрешения 4K-стандарта: 3840 x 2160 и 4096 x 2160. Он позволяет выполнять мощную обработку видео высокой четкости, выдавая на девять дисплеев кристально чистое изображение в 4K-разрешении ( в четыре раза более детальным, чем разрешение 1080p Full HD).

Коммутатор VM6809H  оснащен функцией создания видеостен с интуитивно понятным графическим веб-интерфейсом, позволяющим создать до 17 профилей соединения, которые могут содержать различные макеты видеостен.

 VM1600A-AT-G поддерживает передачу видео уровня 4K с частотой 60 Гц, спецификации HDMI 2.0* и HDCP 2.2, а также технологию плавного переключения изображения, использующую архитектуру на основе FPGA матрицы, что позволяет обеспечить непрерывные видеопотоки, управление в режиме реального времени и стабильную передачу сигналов. Встроенный в VM6809H высокопроизводительный масштабатор (скейлер) легко преобразовывает различные входные разрешения в оптимальные разрешения вывода изображения, позволяя зрителям получить наилучшее качество видеоизображения на всех подключенных дисплеях.

Коммутатор VM6809H является идеальным решением для  сценических выступлений, цифровых учебных аудиторий, видео конференц-залов и любой других применений, требующих предоставление информации в режиме реального времени.

*Примечание:
HDMI 2.0 поддерживает разрешения 3840 x 2160 при 30 Гц (4:4:4), 3840 x 2160 при 60 Гц (4:2:0), 4096 x 2160 при 30 Гц (4:4:4), 4096 x 2160 при 60 Гц (4:2:0).

Описание ATEN VM6809H

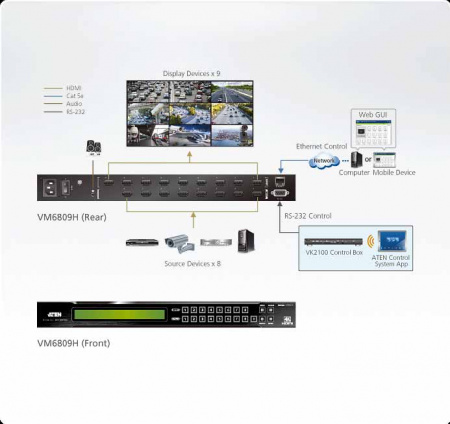

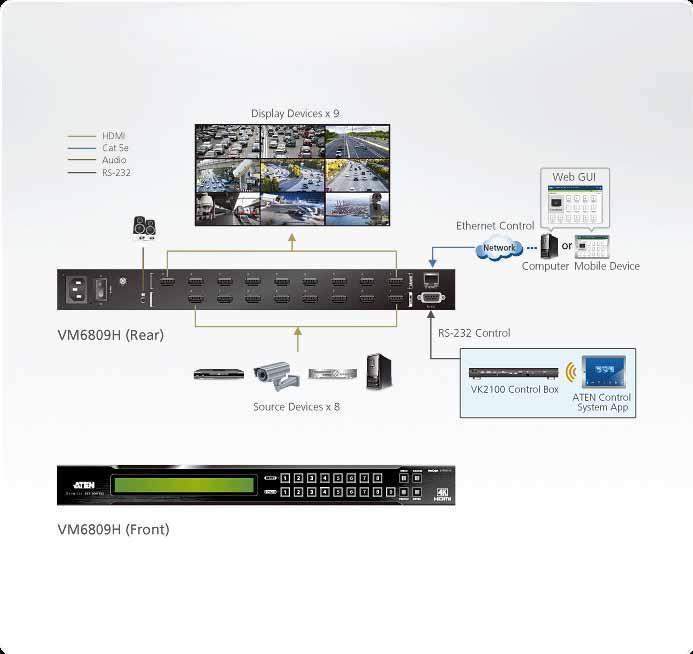

• Поддержка входных/выходных HDMI-подсоединений по схеме 8x9

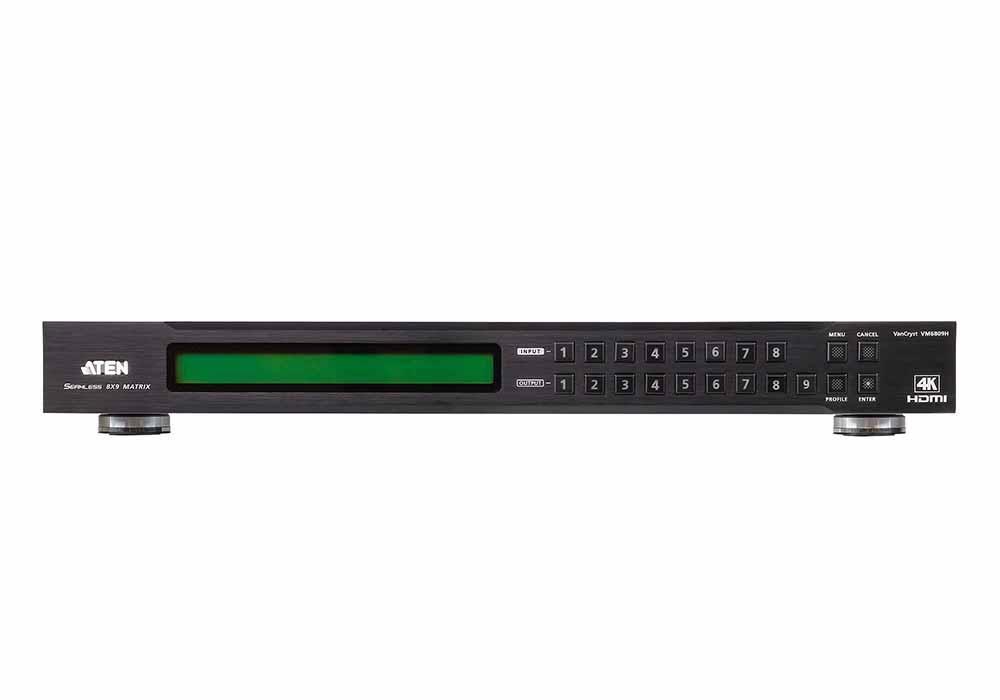

• Возможность конфигурирования системы несколькими способами: кнопками на передней панели, по RS-232-подключению, Ethernet-соединению с помощью веб-интерфейса или программы Telnet.
• Встроенный 4K-масштабатор (Scaler) – масштабирует 4K-изображение для преобразования входных разрешений в оптимальные разрешения экрана.
• Поддержка технологии Seamless Switch™ – возможность переключения с близкой к нулю задержкой, позволяющей обеспечить непрерывность видеопотока, переключение в режиме реального времени и стабильную передачу сигналов.*
• Поддержка функции создания видеостен – позволяет, используя веб-интерфейс, создавать настраиваемые макеты видеостен.*
• Поддержка функции EDID Expert, которая  выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования наилучшего разрешения на разных экранах.
• Поддержка технологии FrameSync, предотвращающей перерывы изображения, синхронизируя частоту кадров после масштабирования с частотой кадров входного сигнала.
• Поддержка функций HDMI (3D, Deep color, 4K); совместимость с HDCP 2.2
• Поддержка звука; стереозвук может быть извлечен из HDMI-потока.
• Защита от ESD для HDMI.
• Возможность установки в стойку (высота 1U).

*Примечание:
1. При использовании технологии Seamless Switch™ недоступны функции 3D, Deep Color и чересстрочные (interlace) разрешения (такие как 1080i). Для использования указанных режимов необходимо отключить технологию Seamless Switch™
2. При включенной функции Seamless Switch™  или построения видеостены, воспроизводимое видео может не отображаться в пределах диапазона. В этом случае настройте параметры отображения на вашем устройстве.

Технические характеристики  VM1600A-AT-G

Видеовход

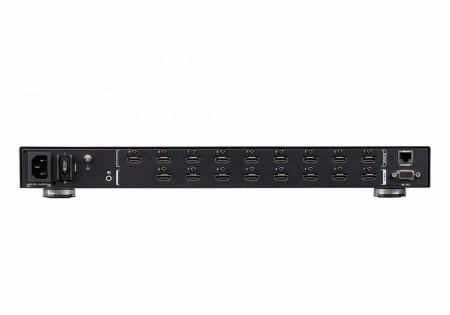

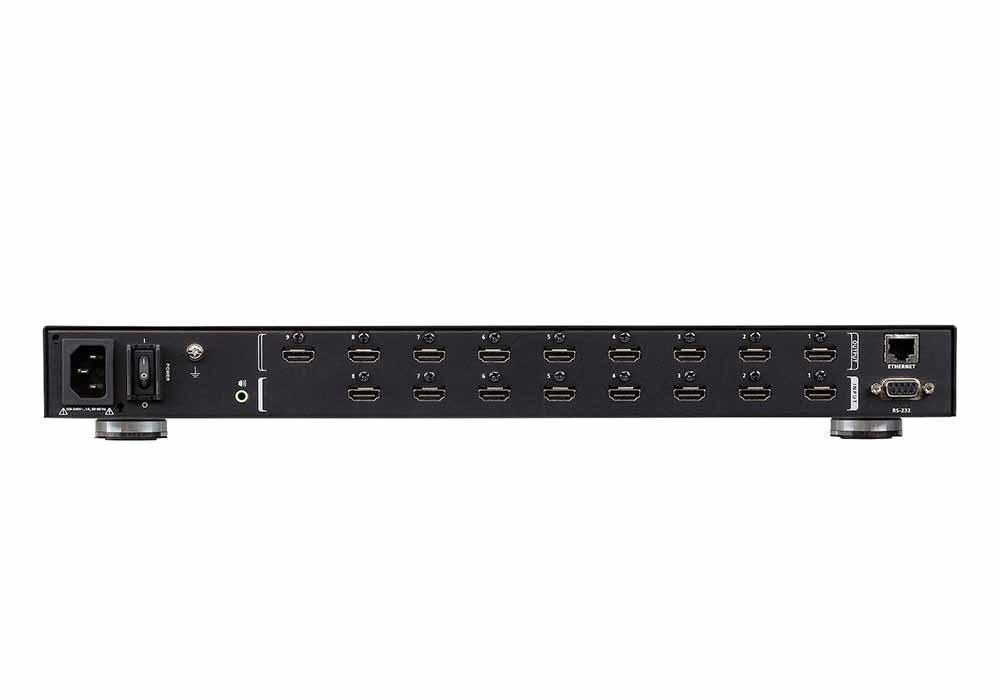

Интерфейсы	8 x гнезд HDMI тип А (черного цвета)
Импеданс	100 Ώ
Макс. расстояние	1.8 м
Видеовыход
Интерфейсы	9 x гнезд HDMI тип А (черного цвета)
Импеданс	100 Ώ
Макс. расстояние	15 м
Видео
Макс. скорость передачи данных	10.2 Гбит/с (3.4 Гбит/с на каждую полосу)
Макс. частота пикселизации	340 MГц
Соответствие	HDMI (3D, Deep Color, 4K); Совместимость с HDCP 2.2; Consumer Electronics Control (CEC)
Макс. разрешение	До 4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0); 4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Макс. расстояние	до 15 м
Аудио
Выход	1 x миниатюрное гнездо стерео (зеленого цвета)
Управление
RS-232	Разъем: 1 x гнездо DB-9 (черного цвета) Скорость (бит/с) и протокол: Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет
Ethernet	1 x гнездо RJ-45
Параметры EDID	Режимы EDID: Default / Port1 / Remix / Customized (поддержка мастера установки EDID)
Разъемы
Питание	1 x гнездо переменного тока с 3 штырьками
Питание
Номинальная входная мощность	100-240 В переменного тока; 50-60 Гц; 1,0 A
Энергопотребление	AC110V:79.5W:373BTU AC220V:78.1W:366BTU
Температура и влажность
Рабочая температура	0-50°C
Температура хранения	-20 - 60°C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	7.05 kg ( 15.53 lb )
Размеры (Д х Ш х В)	43.24 x 45.03 x 4.40 cm (17.02 x 17.73 x 1.73 in.)

Комплектация

    1x матричный коммутатор-масштабатор HDMI 4K 8x9 VM6809H
    1x кабель питания
    1x комплект для монтажа в стойку
    1x руководство пользователя
