Обзор удлинителя ATEN UCE3250
Многопортовая док-станция ATEN UH3240 позволяет подключить до 11 устройств к ноутбуку с помощью всего одного кабеля USB-C
Содержание
ВведениеХарактеристики и особенности
Комплектация
Внешний вид и интерфейсы для подключения
Подключение
Примеры использования
Заключение и выводы
Введение
Характеристики и особенности
Основные характеристики модели ATEN UCE3250 в таблице:| Function | UCE3250L | UCE3250R |
| Разъемы | ||
| USB порт | 1 x гнездо USB тип В | 4 x гнезда USB тип А |
| Связь | 1 x гнездо RJ45 | 1 x гнездо RJ45 |
| Питание | Нет | 1 x разъем для подключения источника постоянного тока |
| Спецификация USB | 2.0 / 1.1 High / Full / Low Speed | 2.0 / 1.1 High / Full / Low Speed |
| Поддержка USB устройств | Нет | 4 устройства |
| Энергопотребление | ||
| Энергопотребление | Питание по USB-шине | От адаптера, 5 В постоянного тока, 13 Ватт |
| Температура и влажность | ||
| Рабочая температура | 0–50°C | 0–50°C |
| Температура хранения | -20–70°C | -20–70°C |
| Влажность | 0–80% относительная влажность без образования конденсата | 0–80% относительная влажность без образования конденсата |
| Физические свойства | ||
| Масса | 0.09 кг. | 0.16 кг. |
| Корпус | Металлический | Металлический |
| Размеры (Д х Ш х В) | 6.70 x 6.02 x 2.37 см. | 6.33 x 11.04 x 2.41 см. |
Особенности:
- Совместимость с High-Speed USB 2.0 и поддержка скорости передачи данных до 480 Мбит/с
- Увеличение расстояния передачи USB-сигнала до 50 метров, с помощью кабеля Cat 5/5e/6
- Возможность подключения до 4 периферийных USB-устройств всех типов - флэш-накопители, клавиатуры, мыши, веб-камеры, сканеры, принтеры и многое другое
- Наличие металлического корпуса с возможностью настенного крепления, подходящего для промышленного применения
- Совместим со всеми основными операционными системами: Windows®, OS X® и Linux®
- Подключение в режиме «Plug & Play»
Комплектация

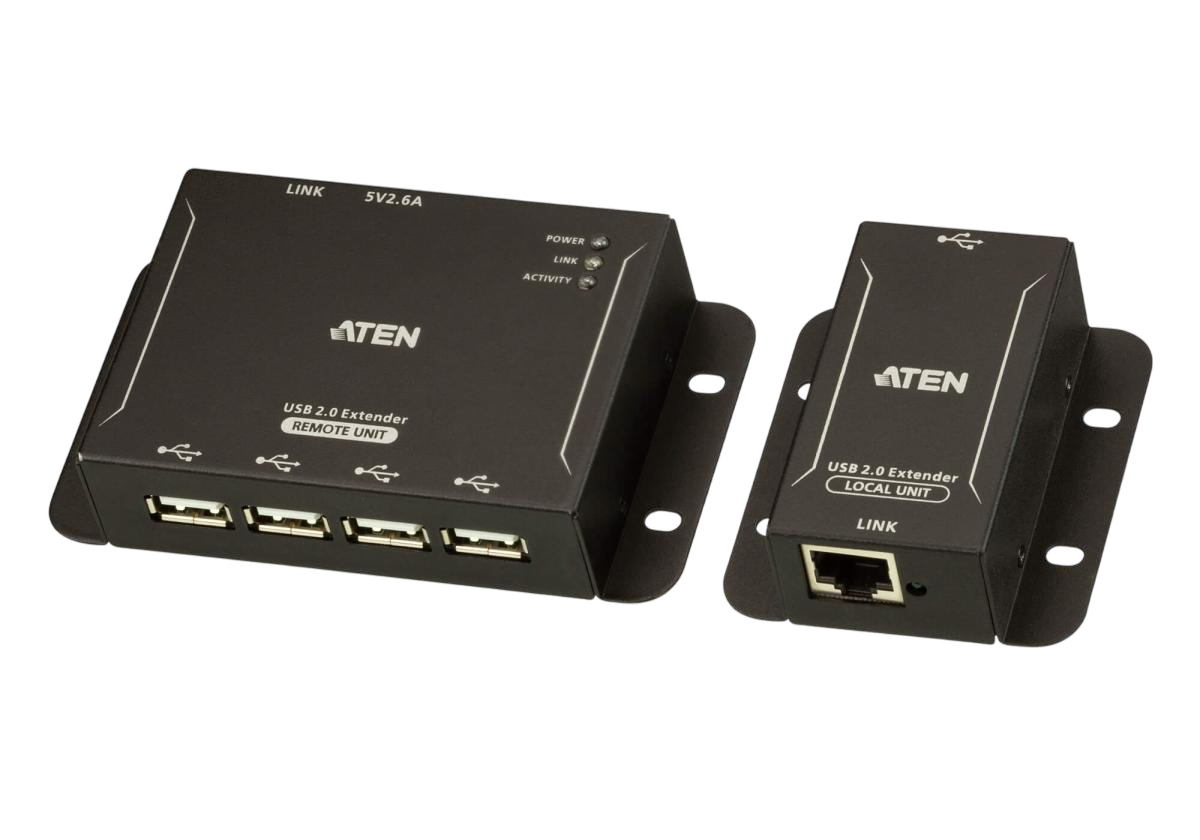

4-портовый USB 2.0-удлинитель ATEN UCE3250, это устройство, состоящее из двух модулей и служащее в качестве USB-удлинителя, а также USB-концентратора. С помощью кабеля Ethernet к удлинителю UCE3250 может быть подключено до 4-х периферийных USB-устройств, находящихся на расстоянии до 50 метров от компьютера.

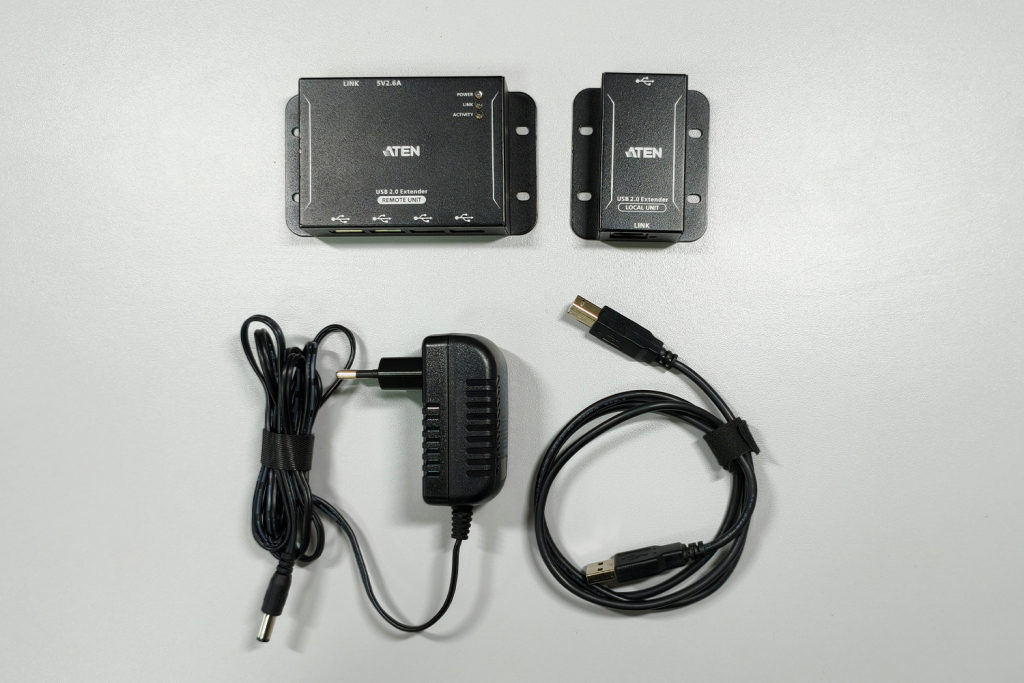

Комплектация товара:
- 1x 4-портовый USB 2.0-удлинитель по кабелю Cat 5 UCE3250L (локальный модуль)
- 1x 4-портовый USB 2.0-удлинитель по кабелю Cat 5 UCE3250R (удаленный модуль)
- 1x адаптер переменного тока
- 1x кабель USB тип А - тип В
- 1x руководство пользователя
Внешний вид и интерфейсы для подключения

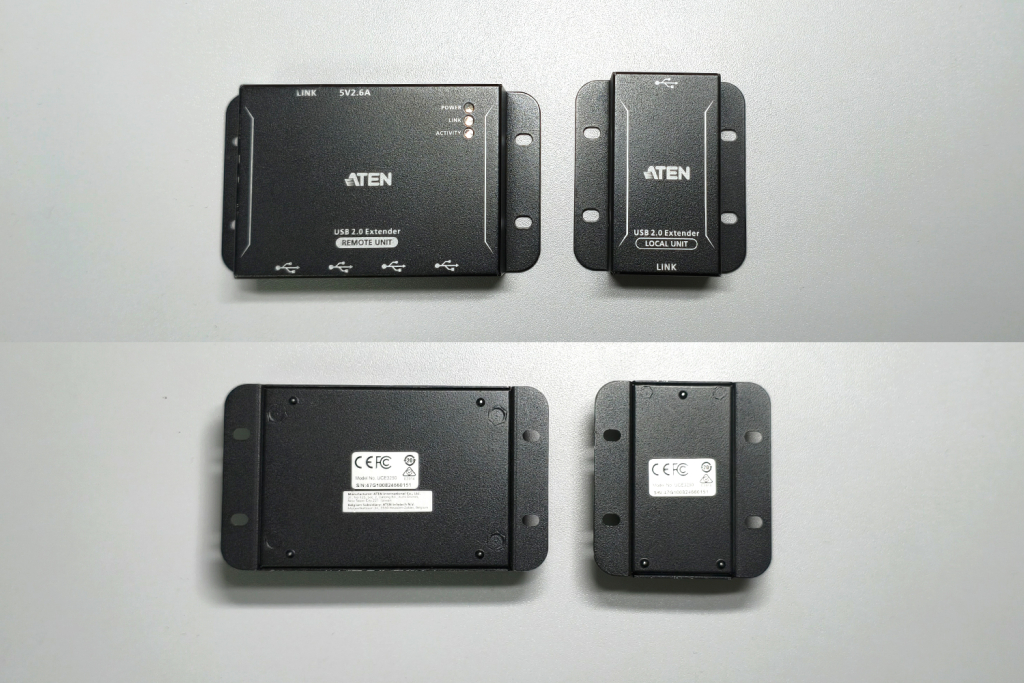

Благодаря прочному металлическому корпусу, высокому качеству соединения, компактным размерам и поддержке настенного монтажа удлинитель ATEN UCE3250 идеально подходит для промышленного использования и обеспечивает быструю и надежную передачу данных. Корпус устройства выполнен в черном цвете. Общий вес двух модулей удлинителя составляет 250 г
На задней стороне есть наклейка с информацией о модели и производителе. В комплект с устройством входит инструкция.
Для локального модуля удлинитель ATEN UCE3250 нет необходимости в отдельном источнике питания, так как он получает питание от порта USB через который идет подключение к ПК. Удаленный модуль получает питание от блока питания, который входит в комплект с устройством.

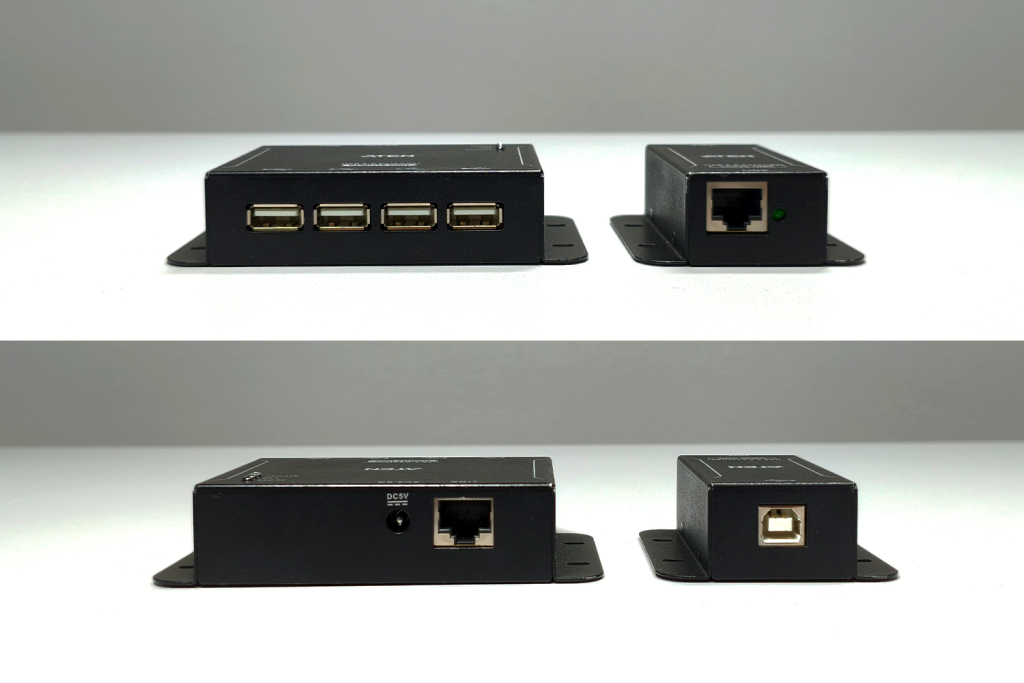

На устройстве находятся порты для подключения:
- Порт Ethernet – для подключения к удаленному модулю UCE3250

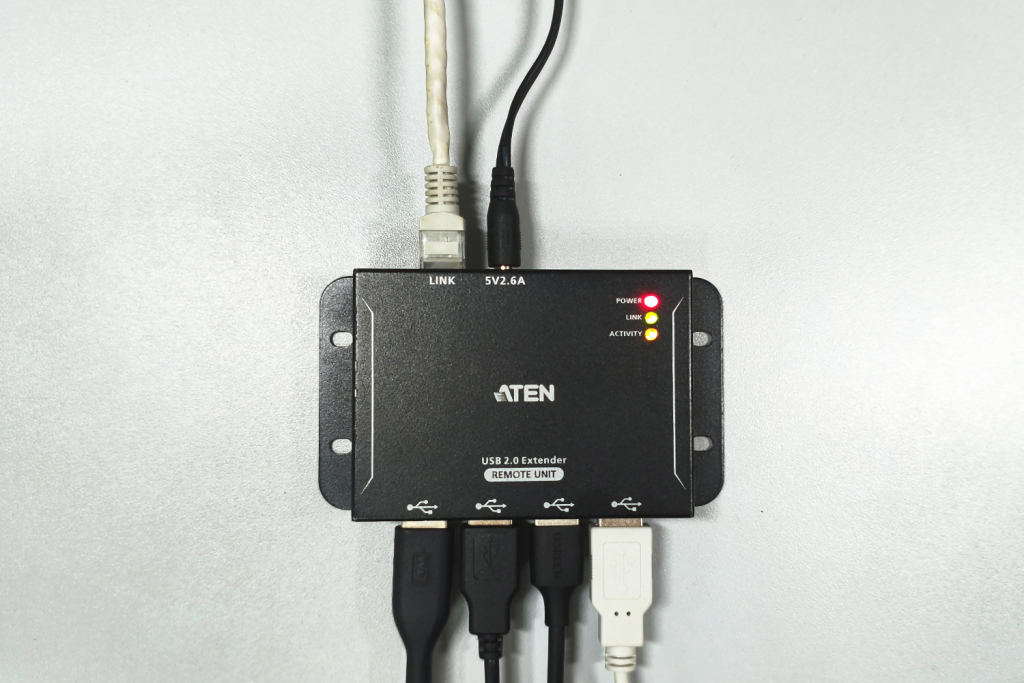

Удаленный модуль UCE3250
- Порт USB Type-A – для подключения периферийных устройств (4 шт)
- Порт DC jack – для подключения блока питания из комплекта
Подключение

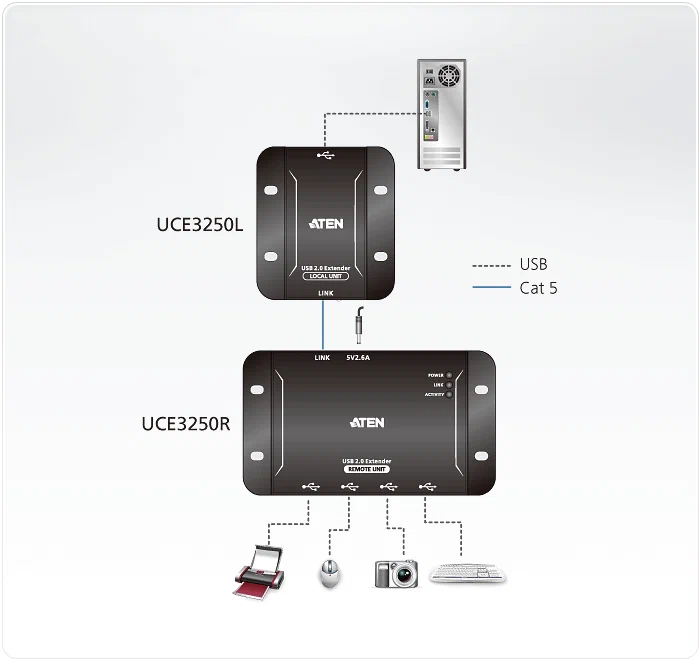

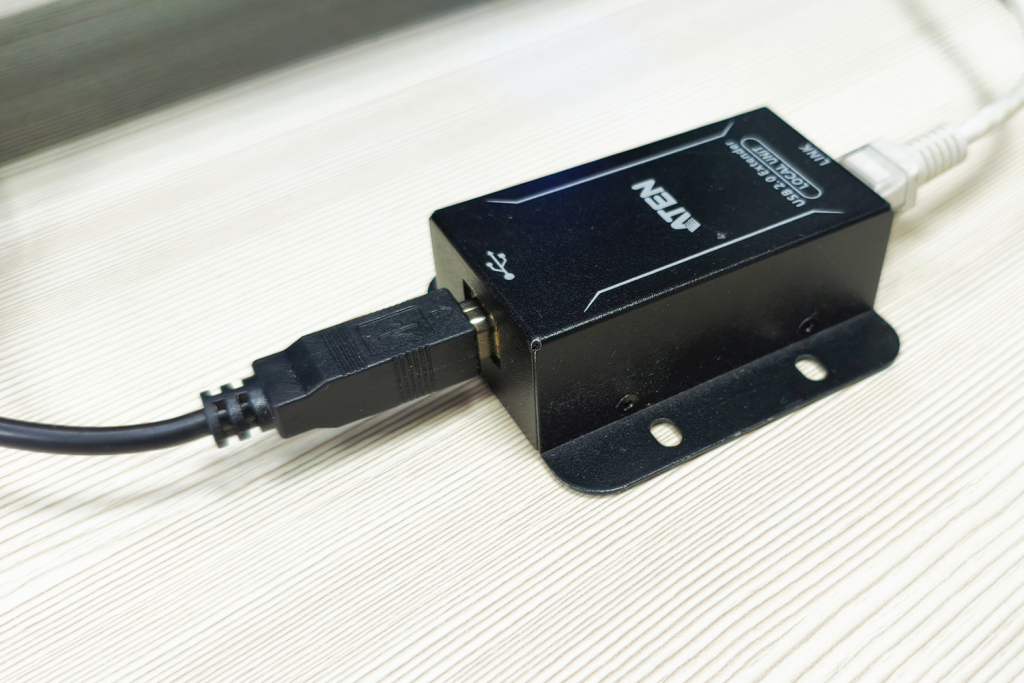

Для подключения удлинителя ATEN UCE3250 необходимо использовать кабель с разъемами USB type-B и USB-type-A. На локальном модуле кабель подключаем к порту USB type-B, а на ПК к порту USB-type-A. Далее в порт Ethernet подключаем кабель Cat 5/5e/6, длиною до 50 метров, который затем подсоединяется в порт Ethernet удаленного модуля. Так же на удаленном модуле в порт DC jack подключается блок питания из комплекта, а к портам USB-type-A необходимые периферийные устройства.
Рекомендованная последовательность подключения удлинителя ATEN UCE3250 к устройствам:
- Подключение периферийных устройств
- Подключение блока питания на удаленном модуле
- Подключение локального модуля UCE3250
Установка дополнительных драйверов и программ не требуется, все происходит в режиме «Plug & Play». Устройства используют драйвера и программы, уже установленные на ПК. Если оборудование, подключаемое через удлинитель ATEN UCE3250 ранее не использовалось на ПК, то требуется установка необходимого ПО и драйверов.
Примеры использования

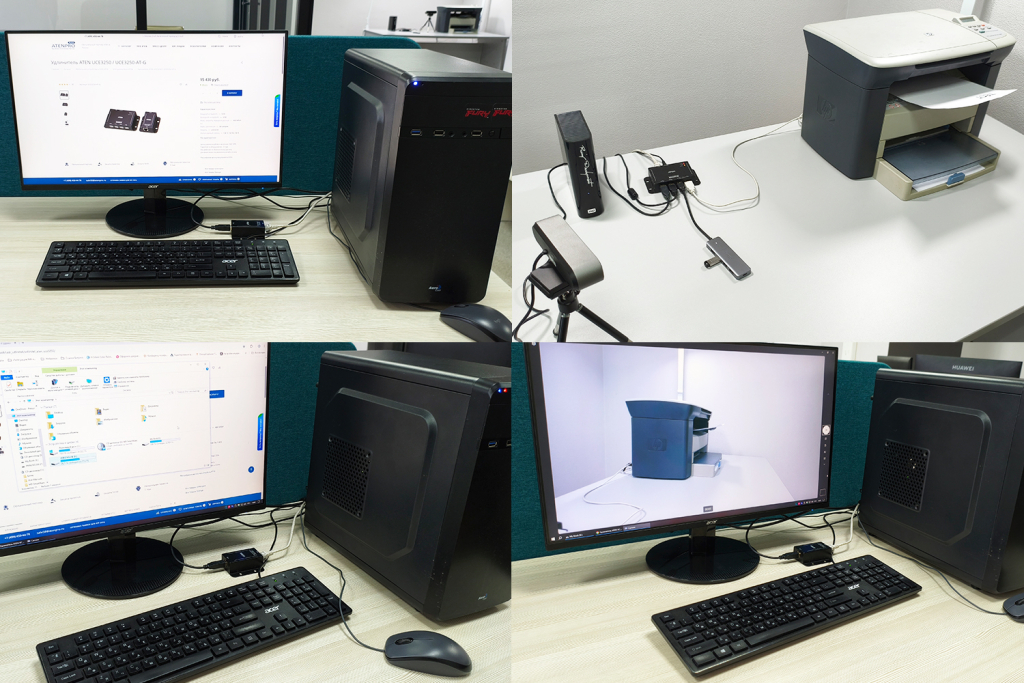

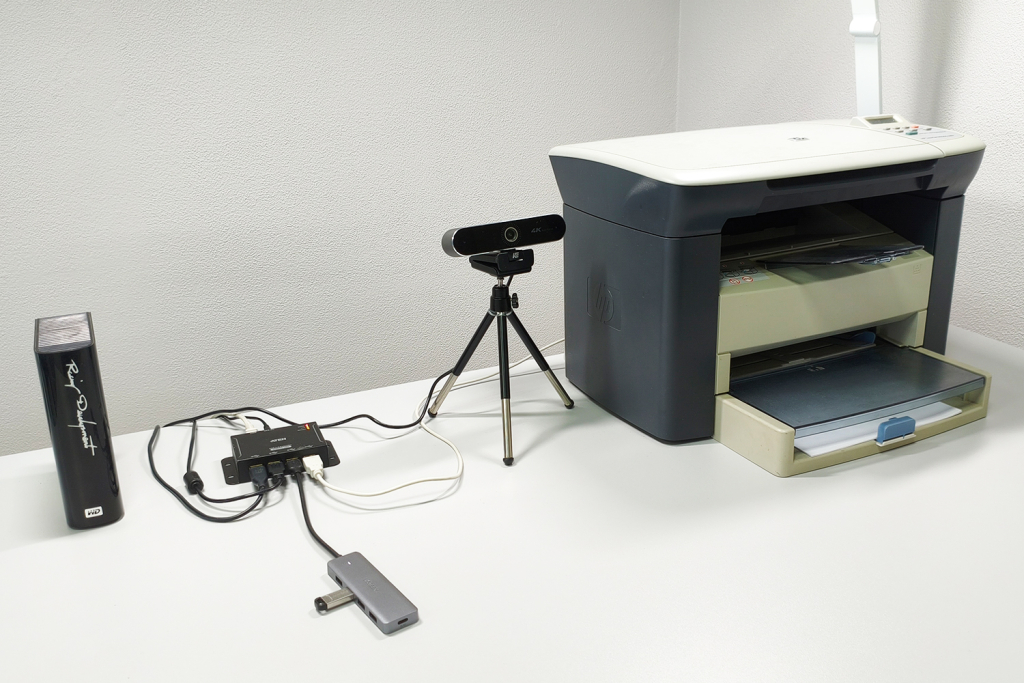

В данном тестировании, к удлинителю ATEN UCE3250 подключали следующее оборудование:
- Стационарный ПК
- USB Веб-камера KEYRON KU8MF3A1
- МФУ HP LaserJet M1005 MFP
- Внешний жесткий диск WD
- USB концентратор Ugreen (4 порта USB 3.0)

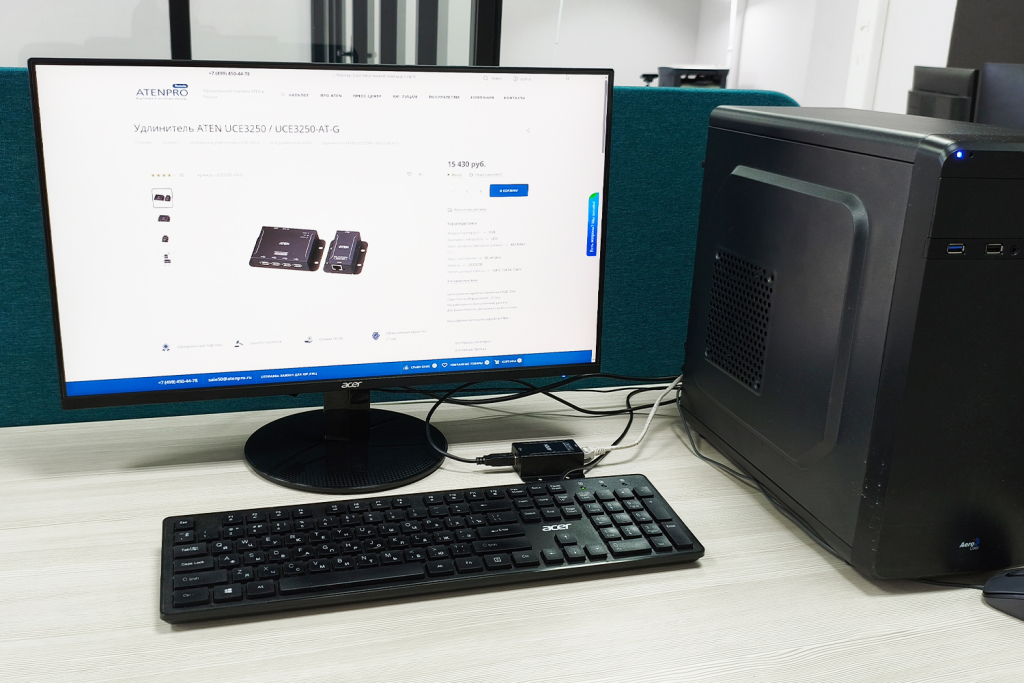

Подключенные через удлинитель устройства сразу передает информацию на экран ПК. Разрешение используемого в тесте ПК - 1920 x 1200 60Hz. При тестировании данного устройства качество передаваемой картинки с веб-камеры KEYRON KU8MF3A1 и отображаемой информации на экране соответствовало разрешению FullHD. В дальнейшем при использовании веб-камеры KEYRON KU8MF3A1 никакой задержки нет и разрывов сигнала не происходит.
USB-накопители и MicroSD карты подключаются и отображаются корректно среди устройств подключенных к ПК. Любые действия с файлами (копирование, перенос, чтение и запись), которые находиться на USB-накопителях и MicroSD картах осуществляются без задержек.
Удлинитель ATEN UCE3250 совместим со всеми основными операционными системами: Windows®, OS X® и Linux®
Заключение и выводы
Подводя итог, можно сказать, что ATEN UCE3250 — это надежное и функциональное решение для удаленного подключения USB-устройств с использованием стандартных сетевых кабелей категории Cat 5. Устройство отлично справляется со своей задачей, обеспечивая стабильную передачу данных на расстояние до 50 метров.
Если вам требуется гибкое и устойчивое подключение периферийных устройств на удалении от ПК или сервера, ATEN UCE3250 станет отличным выбором, сочетающим в себе надёжность, удобство и высокую эффективность.
