Обзор настольного KM Переключателя ATEN CS724KM
Настольный KM Переключатель ATEN CS724KM совмещает в себе удобство и эффективность, что делает его незаменимым для пользователей, которым необходимо эффективно управлять несколькими компьютерами без необходимости в дополнительном оборудовании или сложных настройках.
Содержание
ВведениеХарактеристики и особенности
Комплектация
Внешний вид и интерфейсы для подключения
Индикация каналов
Подключение
Примеры использования
Заключение и выводы
Введение
Характеристики и особенности
Основные характеристики модели ATEN CS724KM в таблице:| Компьютерные подключения | 4 |
| Выбор порта | комбинация клавиш с клавиатуры, кнопки передней панели, курсор или колесико мыши, команды интерфейса RS-232 |
| Разъемы | |
| Порты консоли |
2 x гнезда USB тип А 2 x гнезда аудио 3,5 мм (зеленого цвета; 1 - на передней панели, 1 - на задней) 1 x гнездо RJ-45 |
| Порты KVM (Компьютера) |
4 x гнезда USB тип B 4 x гнезда аудио 3,5 мм (зеленого цвета) |
| Питание | 1 x разъем для подключения источника постоянного тока |
| USB концентратор | 2 x гнезда USB тип А (1 - на передней панели, 1 - на задней) |
| Переключатели | |
| Выбор порта | 4 x кнопки |
| Выбор станции | 1 x ползунковый переключатель |
| Светодиодные индикаторы | |
| Выбрано | 4 (зеленого цвета) |
| Эмуляция | |
| Клавиатура/ Мышь | USB |
| Интервал проверки | 1-99 секунд (по умолчанию: 5 секунд) |
| Энергопотребление | 5 В постоянного тока; 1.69 Ватт; 33BTU |
| Температура и влажность | |
| Рабочая температура | 0-50°C |
| Температура хранения | -20-60°C |
| Влажность | 0-80% относительная влажность без образования конденсата |
| Физические свойства | |
| Корпус | Металл, пластмасса |
| Масса | 0.50 кг. |
| Размеры (Д х Ш х В) | 20.00 x 8.06 x 2.50 см. |
| Примечание | Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ). |
Особенности:
- До 4 компьютеров могут управляться с помощью одной клавиатуры и мыши с интерфейсами USB
- Возможность последовательного соединения двух блоков CS724KM для расширения количества, управляемых с помощью одной клавиатуры и мыши компьютеров до 8
- Поддержка функции Boundless Switching (бесконтактного переключения) – для переключения работы клавиатуры/мыши с одного компьютера на другой просто переместите курсор мыши на границу дисплея и на соответствующий дисплей необходимого компьютера.
- Конфигурационная утилита для настройки Boundless Switching * - инструмент с интуитивно понятным графическим интерфейсом, позволяющий выполнить настройку в соответствии с расположением мониторов
- Возможность выбора порта кнопкой на передней панели, «горячими» клавишами, курсором мыши или ее колесом мыши, а также командами интерфейса RS-232
- Независимое переключение клавиатуры/мыши, USB-периферии и звука с помощью «горячих» клавиш
- Поддержка команд последовательного интерфейса RS-232
- Поддержка операционных систем семейств Windows и Linux
- Отсутствие необходимости установки программного обеспечения
- Поддержка питания по шине - не требуется внешний адаптер питания**
** Конструкция с поддержкой питания по USB-шине позволяет запитать коммутатор от подключенных компьютеров. Для обеспечения достаточного питания необходимо подключение по меньшей мере к двум компьютерам.
Комплектация
Модель KM-переключателя ATEN CS724KM проста и удобна в эксплуатации.

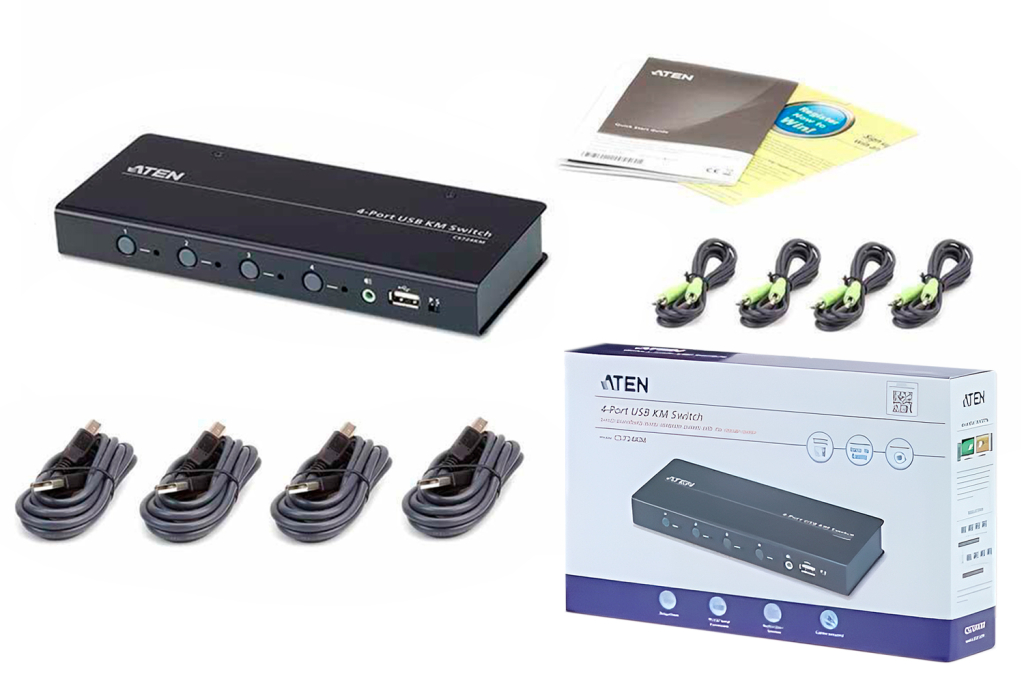

Состав коробки с товаром:
- 1x 4-портовый КМ-переключатель ATEN CS724KM с функцией Boundless Switching
- 4x USB-кабеля (USB 2.0 тип A - USB 2.0 тип B, 1,8 м/6 футов)
- 4x аудиокабеля (1,8 м/6 футов)
- 1x руководство пользователя

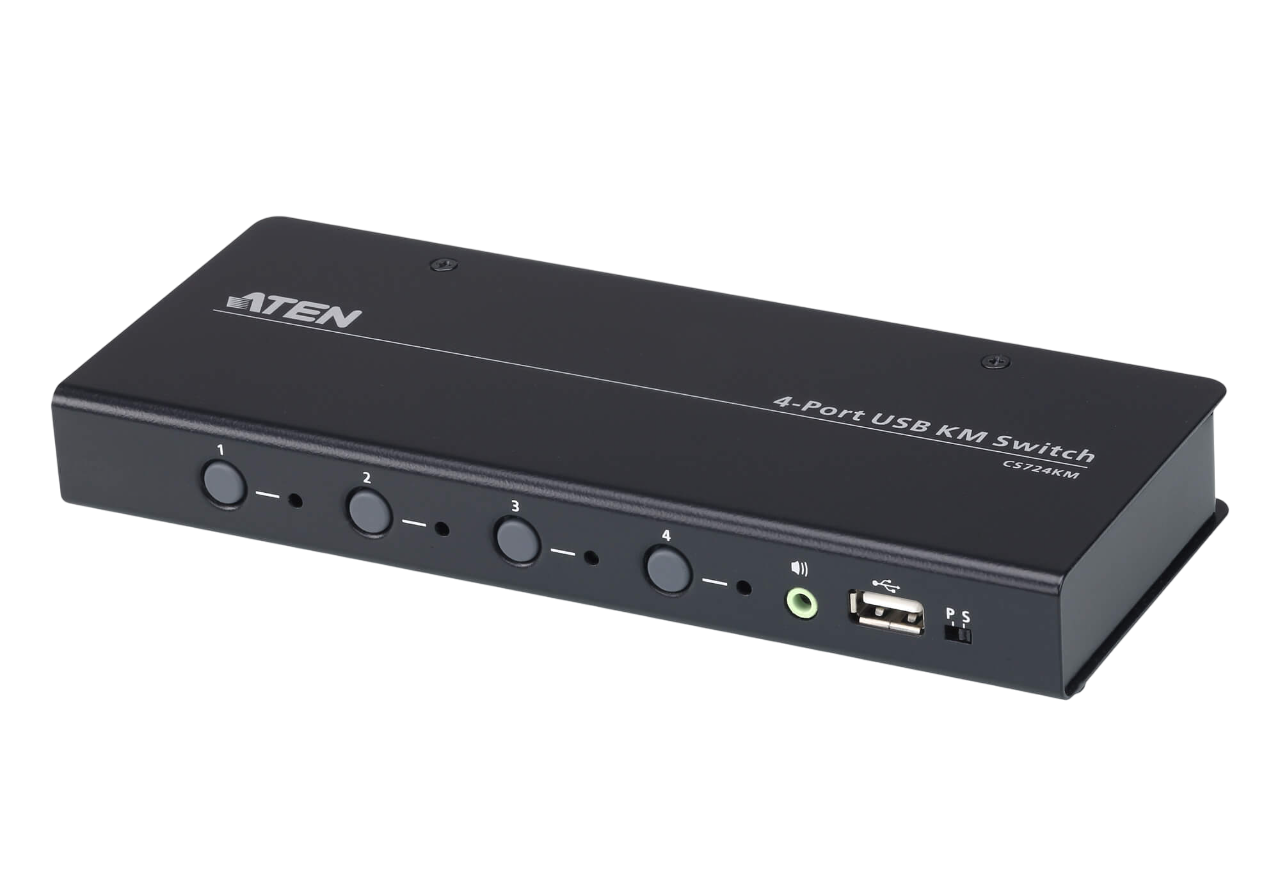

Внешний вид и интерфейсы для подключения

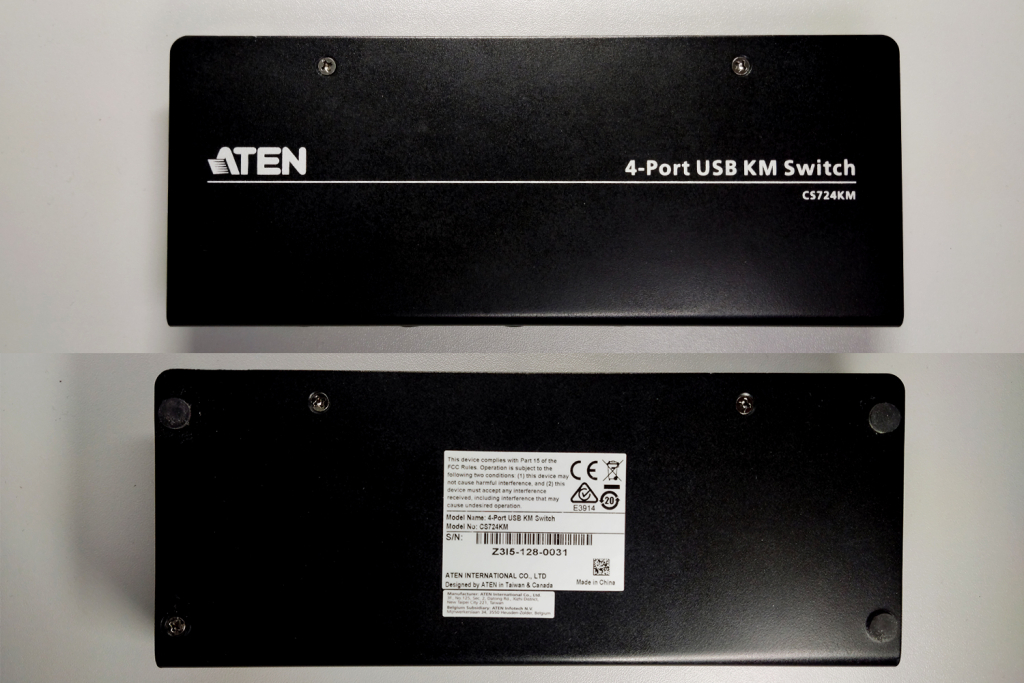

Размеры корпуса: 8,5*8,5см, толщина 3 см. На задней стороне есть прорезиненные ножки, которые позволяют устойчиво расположить переключатель. А также наклейка с информацией о модели и производителе.
У переключателя ATEN CS724KM нет необходимости в отдельном блоке питания, он получает питание от подключенных ПК по портам USB. Если подключить в порт USB другое энергоемкое устройство без своего блока питания (например, внешний жесткий диск), то вам потребуется приобрести и подключить дополнительно внешний источник питания (разъем для подключения блока питания присутствует на устройстве). Мышь и клавиатура подключаются к USB-портам на передней панели переключателя. На задней панели присутствуют разъемы для подключения звука от ПК к устройству, кабелями, которые идут в комплекте (шнуры со штекерами jack 3.5). А на передней панели устройства есть разъем jack 3.5 для подключения внешних колонок, на которые будет выводиться звук от используемых ПК.

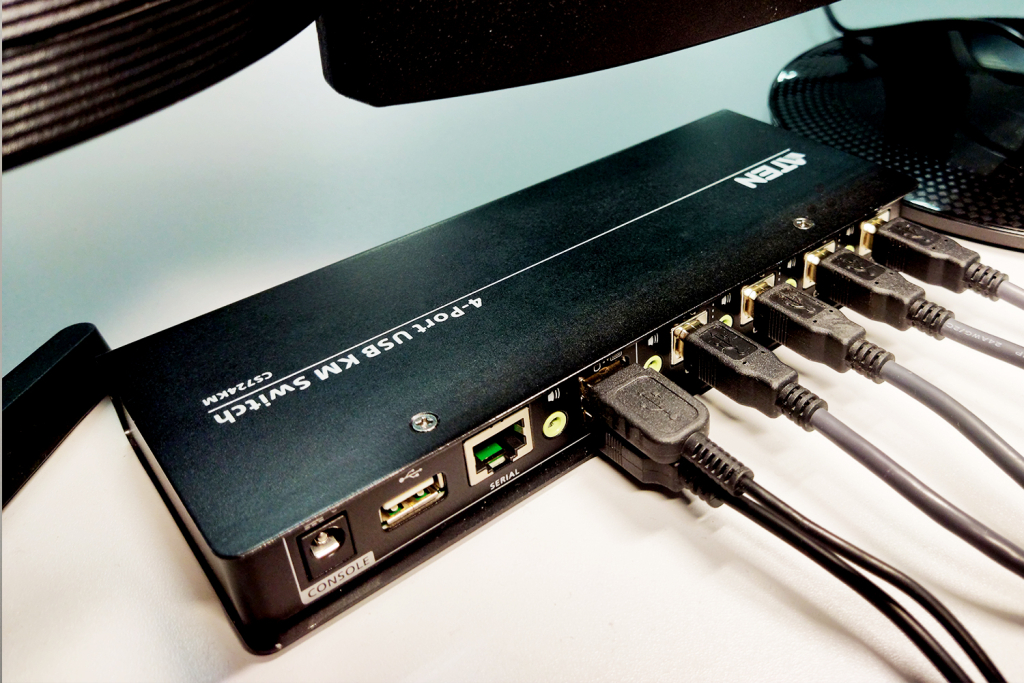

Подключение самих ПК к устройству осуществляется USB - кабелями из комплекта. У данных кабелей коннекторы подключения USB тип А и тип В. Штекером USB тип А кабель подключается к ПК, а штекером USB тип В подключается к разъемам на задней панели переключателя.
Индикация каналов

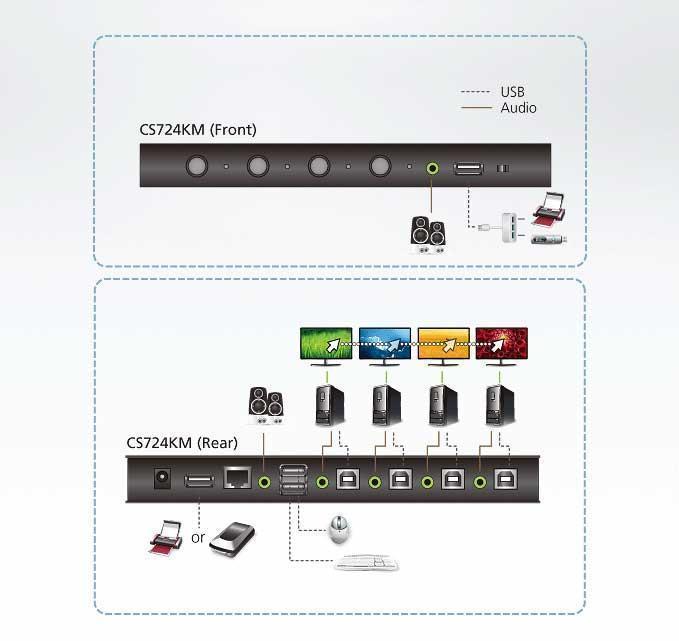

Подключение
Подключать кабели в переключатель ATEN CS724KM вы можете в любом порядке.
Дополнительно на корпусе переключатель ATEN CS724KM есть USB порт, через который можно подключить USB-накопитель и пользоваться им на всех ПК в качестве съемного диска.
После подключения всех кабелей, включите подключенные ПК, а затем переключатель.
Переключаться между ПК можно с помощью кнопок переключения на самом устройстве, а также перемещением курсора мыши между мониторами на нужный экран ПК (требуется установка ПО для настройки конфигурации расположения мониторов подключенных ПК).
Дополнительное ПО на ПК:
- Extended Desktop Driver AP
- Boundless Switching Configuration Utility
Данное ПО можно скачать бесплатно на сайте https://www.aten.com/ на странице ATEN CS724KM в разделе «поддержка и загрузки».
Конфигурационная утилита - Boundless Switching Configuration Utility позволяет:
- Выполнить настройку в соответствии с расположением мониторов;
- Параметры скорости мышки при перемежение по экраном;
- Параметры разрешения экрана на подключенных ПК;
- Параметры подсветки текущего экрана ПК. (на ПК должна быть установлена и запущена программа Extended Desktop Driver AP)
При настройке конфигурации расположения мониторов, программа предложит определенные варианты расположения, другие конфигурации невозможны.
Если для переключения между ПК вы будете использовать только кнопки на устройстве или горячие клавиши, то установка дополнительного ПО на ПК не требуется.
Переключатель ATEN CS724KM имеет возможность использования функции горячих клавиш для управления и настройки ATEN CS724KM с клавиатуры (без использования ПО). Подробную информацию о горячих клавишах можно найти в пользовательском руководстве оборудования.
Примеры использования
К переключателю CS724KM можно подключить до 4 ПК. Это могут быть как стационарные компьютеры, так и ноутбуки, в любой конфигурации. В данном тестировании мы использовали для подключения два стационарных ПК и два ноутбука.
Так же мы протестировали использование USB-накопителя, включенного в переключатель, который отображался на всех подключенных ПК и ноутбуках. С данного USB-накопителя мы установили дополнительное ПО на все подключенные устройства.
Переключатель универсален для работы с такими платформами, как Windows и Linux.
Заключение и выводы
У настольного KM-переключателя ATEN CS724KM есть ряд ключевых преимуществ:
- Удобство использования: ATEN CS724KM поддерживает подключение до четырёх компьютеров, что позволяет переключаться между ними с помощью простого нажатия кнопки и даже простого перемещения курсора мыши. Это значительно упрощает и ускоряет управление несколькими устройствами, позволяя вам значительно экономить время.
- Высокое качество изображения: Переключатель поддерживает разрешение до 4K (3840 x 2160 при 60 Гц), что обеспечивает отличное качество изображения и четкость графики, что особенно важно для профессионалов в области графического дизайна и видеомонтажа.
- Поддержка USB 2.1: Устройство оснащено портами USB 2.1, что обеспечивает быструю передачу данных и совместимость с современными периферийными устройствами.
ATEN CS724KM — это идеальное решение для пользователей, которым необходимо эффективно управлять несколькими компьютерами без необходимости в дополнительном оборудовании или сложных настройках.
