Обзор многопортовой док-станции 11-в-1 ATEN UH3240
Многопортовая док-станция ATEN UH3240 позволяет подключить до 11 устройств к ноутбуку с помощью всего одного кабеля USB-C
Содержание
ВведениеХарактеристики и особенности
Комплектация
Внешний вид и интерфейсы для подключения
Подключение
Примеры использования
Заключение и выводы
Введение
Характеристики и особенности
Основные характеристики модели ATEN UH3240 в таблице:| Компьютерные подключения | 1 |
| Длина кабеля | 40 сантиметров |
| Разъемы | |
| Компьютер | 1 x кабель с разъемом USB 3.2 Gen1 Type-C |
| Устройство |
3 x гнезда USB 3.2 Gen 1 Type-A (макс. выход 5 В, 5 Вт на каждый)* 1 x гнездо USB 3.2 Gen 1 Type-C (макс. выход 5 В, 5 Вт)* * Общая мощность для 3 портов USB Type-A и 1 порта USB Type-C равна 5 В, 15 Вт при запитывании UH3240 от дополнительного адаптера питания USB-C PD. * Общая мощность для 3 портов USB Type-A и 1 порта USB Type-C равна 5 В, 12 Вт при запитывании UH3240 от ПК через подключение к порту USB-C (питание от шины 5В, 3A). |
| Видеовыход | 2 x гнезда HDMI |
| Порты LAN | 1 x гнездо Gigabit Ethernet |
| Аудио | 1 x 4-полюсный 3,5-мм разъем для микрофона и стерео наушников |
| Питание |
1 x гнездо USB Type-C* * Поддержка спецификации USB Power Delivery 3.0 для зарядки мощностью до 100 Вт с профилями: 5 В, 9 В, 12В, 15 В, 20 В (необходим дополнительный адаптер питания USB-C PD) * Минимальные требования к питанию системы для основных функций USB и видеовывода должны составлять не менее 5 В, 6 Вт. * Необходим отдельно приобретаемый адаптер питания USB-C PD мощностью 100 Вт. |
| Производительность | |
| Флэш-память |
1 x слот для карт памяти SD (SD/SDHC/SDXC объемом до 2 ТБ) 1 x слот для карт памяти microSD (microSD/SDHC/SDXC объемом до 2 ТБ) |
| Разрешение видеосигнала |
Режим одиночного вывода (Single View): 7680 x 4320; 3840 x 2160 при 120 Гц Режим одиночного вывода (Dual View)***: 3840 x 2160 при 60 Гц Примечание: *Макс. поддерживаемое разрешение для выхода HDMI 2 составляет 4K при 120 Гц. *Для разрешения 8K мы рекомендуем использовать отдельно приобретаемый кабель HDMI 2.1 или кабель HDMI ATEN 2L-7D02H21. Системное требование к хост-устройству для достижения разрешения 8K – настоятельно рекомендуется использовать процессор Intel Core 12-го поколения. *Для получения макс. пропускной способности, исходящее устройство должен поддерживать стандартный режим DP1.4 Alt mode с DSC3:1 и HBR3. При подключении исходящего устройства, максимально поддерживающего режим DP1.2 Alt mode, разрешение по HDMI составит 4K при 30 Гц из-за ограничения полосы пропускания. *Для работы расширенного режима графическая карта компьютера должна поддерживать технологию MST. Компьютеры Mac поддерживают только один видеовывод с одинаковым содержимым на двух подключенных мониторах. *В режиме MST (Extend Mode) – поддерживается до 4K 3840 x 2160 при 30 Гц; в режиме SST (Mirror Mode) – поддерживается до 4K 3840 x 2160 при 60 Гц. |
| Энергопотребление |
DC5V:18WBTU/h Примечание: ● Величина, измеряемая в ваттах, показывает типичное энергопотребление устройства без внешней нагрузки. ● Величина, измеряемая в БТЕ/ч (BTU/h), показывает энергопотребление устройства при полной загрузке. |
| Системные требования |
Компьютер с ОС Windows 10 и выше, портом USB-C и поддержкой режима DP Alt Mode* * С процессором Intel Core 7-го поколения (Kaby Lake) и выше. Для более подробной информации о поколениях процессоров, пожалуйста, посетите: https://www.intel.com/content/www/us/en/processors/processor-numbers.html Компьютер портом USB-C и macOS 10.12 и выше Смартфон с Android 8.0 или более поздней версии, поддержкой USB-C и режима DP Alt Mode iPadOS 13.1 и выше, iPad (USB-C)* *iPad поддерживает только один видеовывод в режиме зеркального отображения. iOS 17.0 и выше, iPhone (USB-C)* *iPhone поддерживает только один видеовывод в режиме зеркального отображения. |
| Температура и влажность | |
| Рабочая температура | 0 – 40°C |
| Температура хранения | -20 – 60°C |
| Влажность | 0 – 80% рт. ст. без образования конденсата |
| Физические свойства | |
| Корпус | Алюминиевый |
| Масса | 0.18 kg ( 0.41 lb ) |
| Размеры (Д х Ш х В) |
22.00 x 4.30 x 1.60 cm (8.66 x 1.69 x 0.63 in.) |
| Примечание | Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ). |
Особенности:
- Многопортовая док-станция с 11 необходимыми портами – 2x HDMI, 2x USB-C (1 для подачи питания и 1 для передачи данных), 3x USB Тип-A, 1x SD, 1x Micro SD,1x Ethernet, 1x аудио разъем
- Поддерживается один видеовывод с разрешением до 8K 7680 x 43201 или два видео-вывода с разрешением 4K2,3
- Поддерживается разрешение до 4K при частоте обновления 120 Гц4
- Поддержка функции USB PD 3.0 для зарядки с мощностью до 100 Вт при использовании адаптера питания USB-C PD5 – профили питания PD 5 В, 9 В, 12 В, 15 В и 20 В
- Совместимость с USB 3.2 Gen 1 со скоростью передачи данных до 5 Гбит/с
- Поддержка режима DP 1.4 Alt mode
- Поддержка подключения по принципу «plug-and-play» с работой во всех основных операционных системах – Windows, macOS X, iOS, iPadOS и Android™
- Совместимость с технологией Thunderbolt™ (USB-C) и системами на чипах Apple M1 / M2 / M3
- Компактный корпус для работы в условиях ограниченного пространства
- Увеличивает производительность рабочей станции с двумя мониторами в применениях с интенсивным использованием графики, таких как редактирование фотографий и видео
1. Для разрешения 8K мы рекомендуем использовать отдельно приобретаемый кабель HDMI 2.1 или кабель HDMI ATEN 2L-7D02H21. Системное требование к хост-устройству для достижения разрешения 8K – настоятельно рекомендуется использовать процессор Intel Core 12-го поколения.
2. Для получения максимальной пропускной способности, исходящее устройство должен поддерживать стандартный режим DP1.4 Alt mode с DSC3:1 и HBR3. При подключении исходящего устройства, максимально поддерживающего режим DP1.2 Alt mode, разрешение по HDMI составит 4K при 30 Гц из-за ограничения полосы пропускания.
3. Для работы в режиме Dual-View видеокарта компьютера должна поддерживать технологию MST. Компьютеры Mac поддерживают только режим с одним видео-выводом.
4. Максимальное поддерживаемое разрешение для выхода HDMI 2 составляет 4K при 120 Гц.
5. Необходим адаптер питания USB-C PD мощностью не менее 100 Вт.
Комплектация
Комплектация товара:
- 1x UH3240 многопортовая док-станция 11-в-1 с портом USB-C и функцией сквозной передачи питания
- 1x руководство пользователя
Внешний вид и интерфейсы для подключения

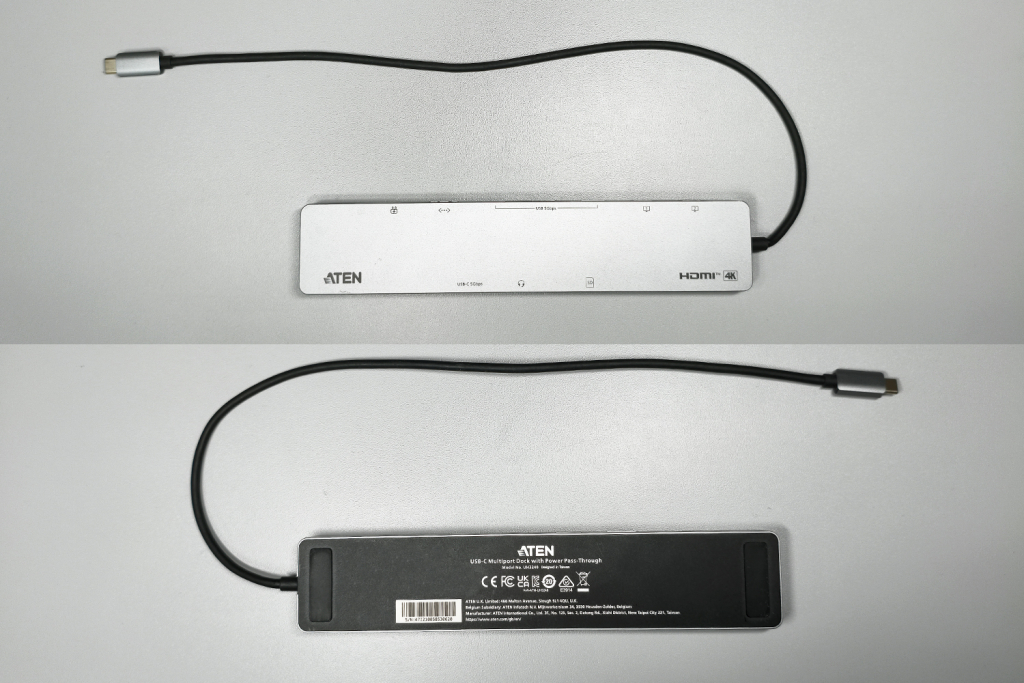

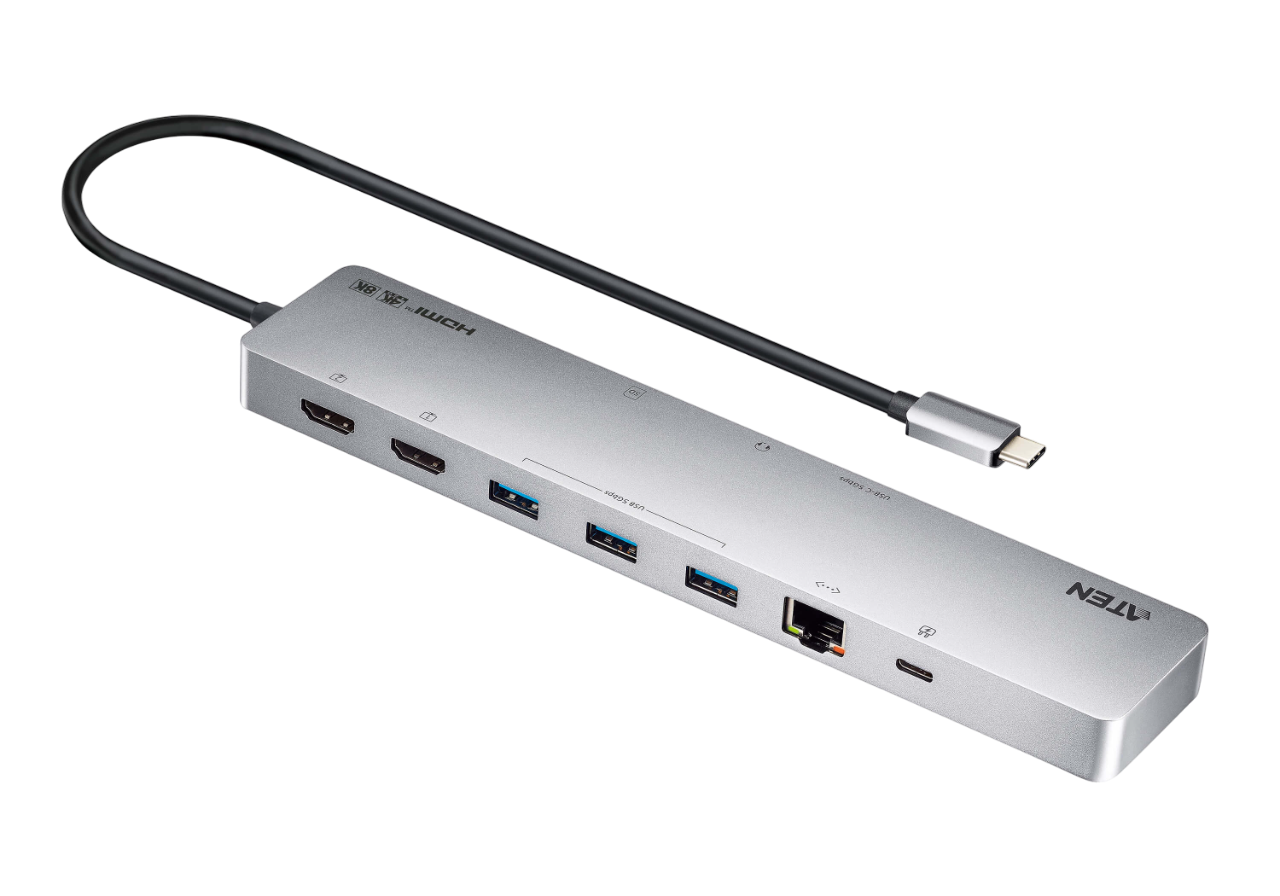

Корпус док-станции компактный, выполнен в сером цвете. Размеры корпуса: 22*4,3 см, толщина 1,6 см. В комплект с устройством входит инструкция.
На задней стороне есть прорезиненные ножки, которые позволяют устойчиво расположить переключатель. А также наклейка с информацией о модели и производителе.
У док-станции ATEN UH3240 нет необходимости в отдельном источнике питания, так как она получает питание через разъем USB Type-C, в который подключается блок питания от ПК (блок питания USB-C PD мощностью не менее 100 Вт). Если док-станция не подключена в сеть через блок питания, то питание на устройство подается от подключенного ПК, через кабель с разъемом USB Type-C. Но для корректной работы всех подключаемых через док-станцию устройств необходимо питание по сети.

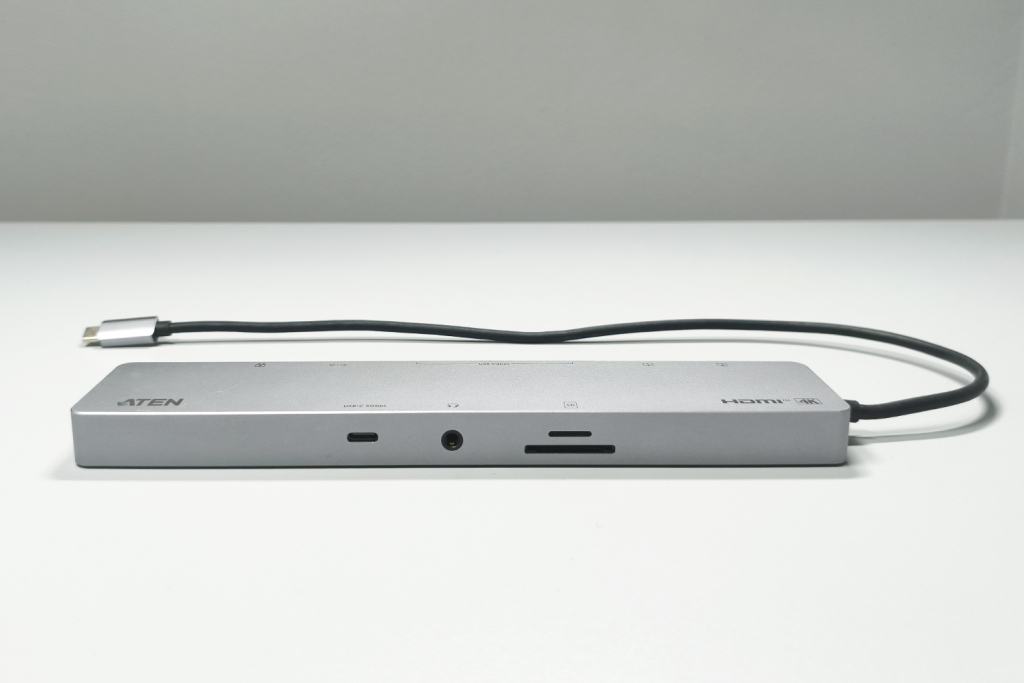

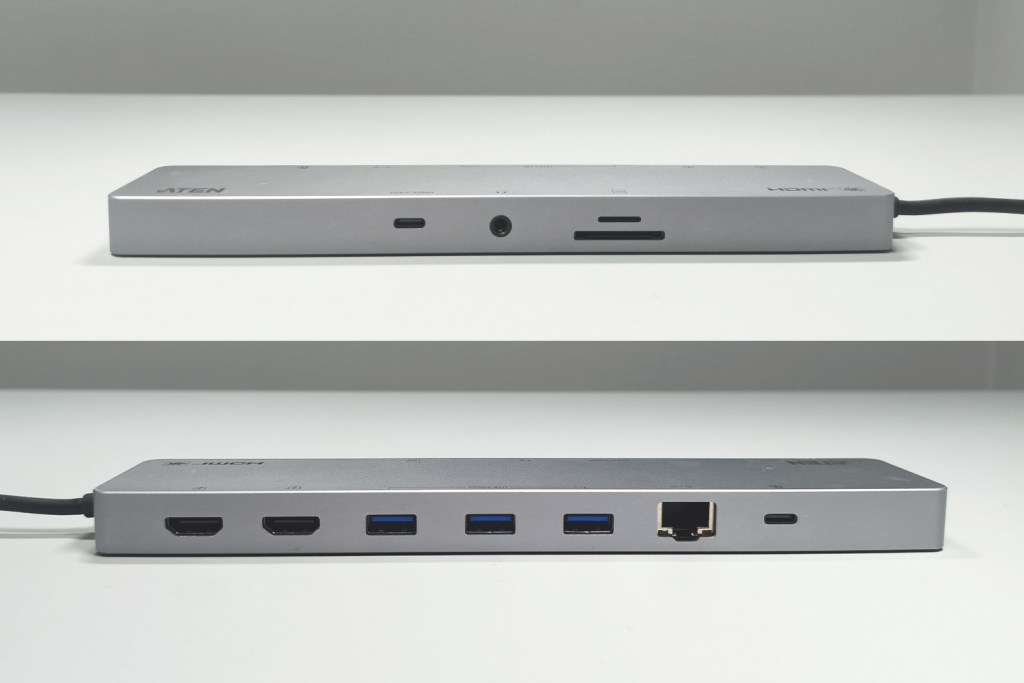

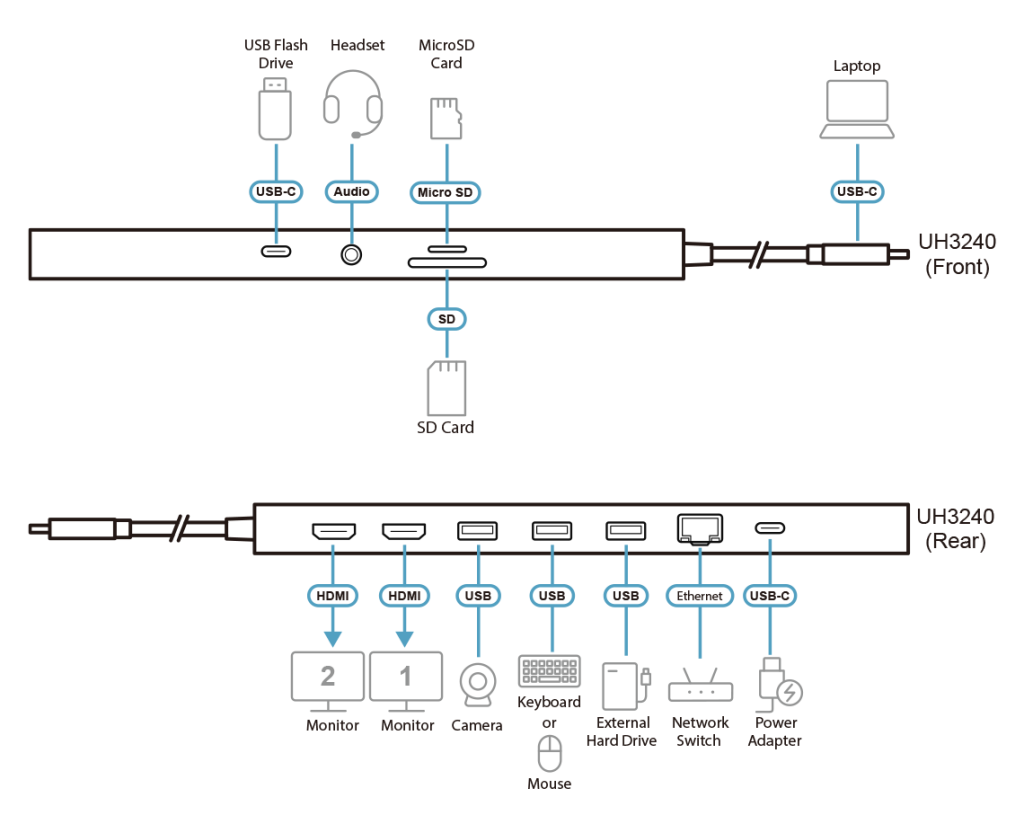

На устройстве находятся порты для подключения:
К ультрабуку или ноутбуку:
- Кабель с разъемом USB Type-C (подключение осуществляется в разъем для блока питания)
Подключение питания к док-станции:
- Порт USB Type-C (осуществляется через блок питания подключенного ПК)
Подключение устройств:
- Порты USB 3.2 Gen 1 Type-A – подключение USB устройств (3 шт)
- Порты USB 3.2 Gen 1 Type-C – подключение USB устройства
Видеовыходы:
- Порты HDMI – для подключения мониторов (2 шт)
Подключение к сети:
- Порт Ethernet – подключение ноутбука или ультрабука к сети через док-станцию
Подключение Аудио:
- 4-полюсный 3,5-мм разъем для микрофона и стереонаушников
Подключение флэш-памяти:
- Слот для карт памяти SD (SD/SDHC/SDXC объемом до 2 ТБ)
- Слот для карт памяти microSD (microSD/SDHC/SDXC объемом до 2 ТБ)
Подключение

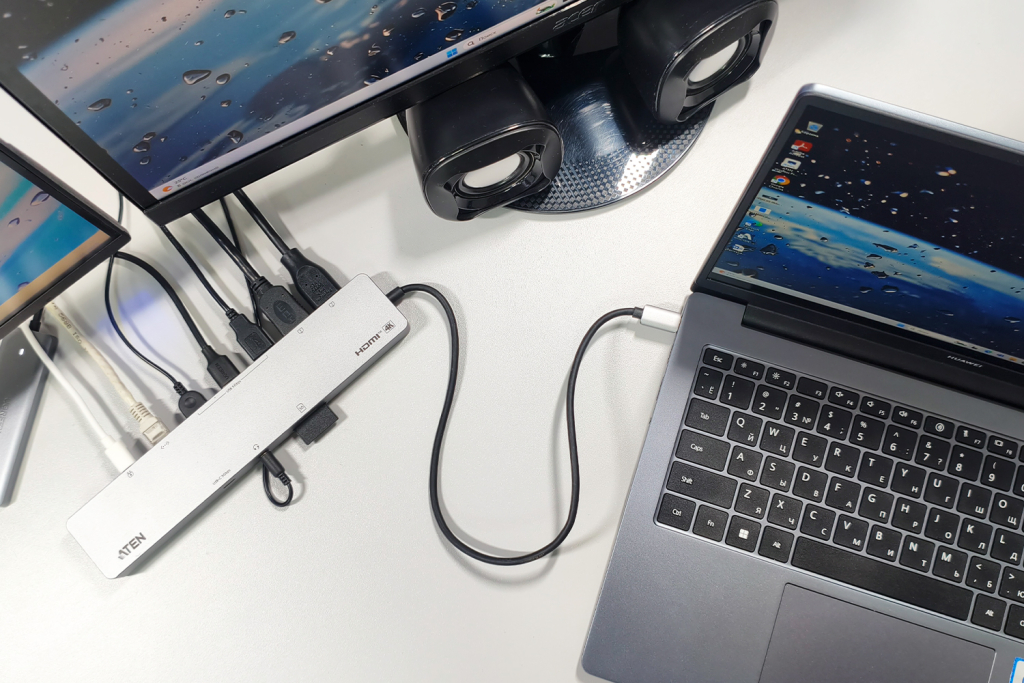

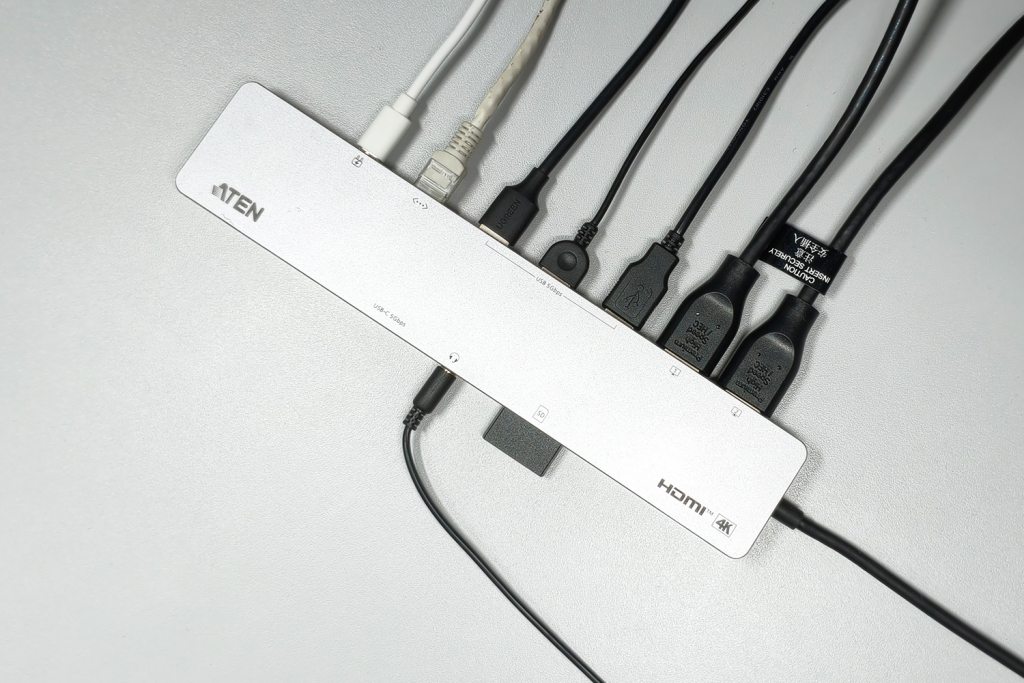

Для подключения док-станции ATEN UH3240 необходимо кабель с разъемом USB type-C подключить к ноутбуку, в гнездо питания ноутбука. На самой док-станции в отдельный порт USB Type-C подключается сам блок питания ПК.
Последовательность подключения док-станции к устройствам не важна. Также не требует установки дополнительных драйверов и программ, все происходит в режиме «Plug & Play». Устройства используют драйвера и программы, уже установленные на ноутбуке или ультрабуке. Если оборудование, подключаемое через док-станцию ранее не использовалось на ПК, то требуется установка необходимого ПО и драйверов.
Подключенные через док-станцию ATEN UH3240 мониторы, расширяют рабочий стол ноутбука или ультрабука. Настройки отображения и расположения мониторов доступны в стандартном меню дисплеев – параметры экрана.
Примеры использования

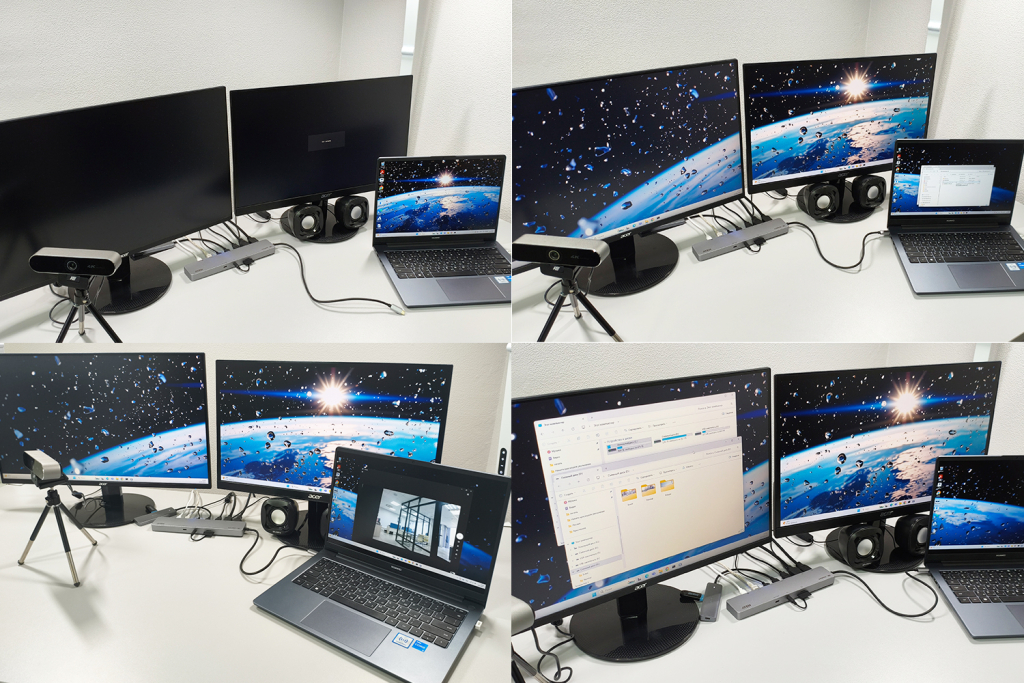

В данном тестировании, к док-станции ATEN UH3240 подключали следующее оборудование:
- Ноутбук HUAWEI
- USB Веб-камера KEYRON KU8MF3A1
- Внешние колонки SVEN (питание по USB, подключение звука – jack 3.5”)
- MicroSD карта KINGSTON с использованием адаптера
- USB концентратор Ugreen (4 порта USB 3.0)
- Мониторы ACER (подключение через HDMI)
Подключенные через док-станцию устройства сразу передает информацию на экран ноутбука, а так же подключенные мониторы. Разрешение установленное на ноутбуке и мониторах - 1920 x 1200 60Hz. При тестировании данного устройства качество отображаемой информации на экране соответствовало разрешению FullHD. В дальнейшем при необходимости переключения устройств, никакой задержки нет и разрывов сигнала не происходит.
USB-накопители и MicroSD карты подключаются и отображаются корректно среди устройств подключенных к ноутбуку. Любые действия с файлами (копирование, перенос, чтение и запись), которые находиться на USB-накопителях и MicroSD картах осуществляются без задержек.
Подключение к сети через порт Ethernet происходит автоматически и не требует дополнительных настроек (если ранее ноутбук подключался к сети через Ethernet. Если ранее подключались по Wi-Fi, то при подключении будут использоваться настройки сети с параметрами вашего беспроводного адаптера)
Док-станция ATEN UH3240 поддерживает все основные операционные системы: Windows, macOS X, iOS, iPadOS и Android.
Заключение и выводы
Док-станция ATEN UH3240 — это компактное и функциональное устройство, способное значительно упростить организацию рабочего места. Благодаря широкому набору портов и поддержке высокого разрешения, она превращает минимальный набор разъёмов современного ноутбука в полноценную рабочую станцию за считанные секунды.
Устройство отлично справляется со своей основной задачей — расширением возможностей подключения без потери стабильности и скорости передачи данных. Простота установки, отсутствие необходимости в драйверах и аккуратный внешний вид делают его удобным спутником как для стационарного, так и для мобильного использования.
