Введение
Всем привет! Сегодня у нас на столе микшер для онлайн стримов и потокового вещания — ATEN UC9040.
Если Вы — занимаетесь фрилансом, стримите, преподаете или ведете малый бизнес, и чувствуете, что переросли уровень простых вебинаров в Zoom и стримов с одной камеры, то вам просто необходим новый инструмент, который позволит легко производить профессиональный контент (запись курсов, проведение интервью, обзоры техники, прямые эфиры) без больших затрат времени, средств и без привлечения к работе сложного технического оборудования. Вы устали от перегруженных и дорогих программных решений на своем ПК, хотите аппаратную надежность, и всегда стабильный результат - тогда Вам точно нужен Аудио/Видео Микшер ATEN StreamLIVE™ PRO UC9040. Данное устройство закроет потребность в качественной картинке, стабильном эфире и профессиональном монтаже видео-контента онлайн.
Рассмотрим основные характеристики и особенности микшера, а также протестируем его функциональные возможности.
Характеристики и особенности ATEN UC9040
| Видеовход | |
| Интерфейсы |
1 x гнездо 4K HDMI тип А (до 2160p60, без шифрования) 3 x гнезда 4K HDMI тип А (до 1080p60, коммутируемые, без шифрования) |
| Видеовыход | |
| Интерфейсы |
1 x гнездо 4K Loop-Thru HDMI тип А (до 2160p60, без шифрования) 1 x гнездо PGM HDMI тип А (до 1080p60, без шифрования) |
| Дискретизация видео |
4:2:2 8-бит |
| Цветовое пространство | 4:2:2 YUV |
| Разрешение видеосигнала |
Видеовход HDMI 1: VGA(640x480@60), 480p60/50/30/25, SVGA(800x600@60), XGA(1024x768@60), 720p60/50/30/25, SXGA(1280x1024@60), WXGA+(1440x900@60), UXGA(1600x1200@60 RB), WUXGA+(1680x1050@60), 1080p60/50/30/25, 2160p60/50/30/25 Видеовходы HDMI 2/3/4: VGA(640x480@60), 480p60/50/30/25, SVGA(800x600@60), XGA(1024x768@60), 720p60/50/30/25, SXGA(1280x1024@60), WXGA+(1440x900@60), UXGA(1600x1200@60 RB), 1080p60/50/30/25 HDMI-выход SRC/PGM : 480p60/50/30/25, 576p60/50/30/25, 720p60/50/30/25, 1080p60/50/30/25 HDMI-выход Loop-Through: VGA(640x480@60), 480p60/50/30/25, SVGA(800x600@60), XGA(1024x768@60), 720p60/50/30/25, SXGA(1280x1024@60), WXGA+(1440x900@60), UXGA(1600x1200@60 RB), WUXGA+(1680x1050@60), 1080p60/50/30/25, 2160p60/50/30/25 |
| Аудиовходы | |
| Интерфейсы |
Входы при захвате HDMI (стерео) 2 x разъема, 1/4" TRS (двойной моно) |
| Аудиовыходы | |
| Интерфейсы |
HDMI-выводы (стерео) 1x разъем 1/8" TRS (стерео) |
| Сетевой протокол |
Двухпотоковый кодировщик поддерживает прямую потоковую передачу на сервер CDN через Ethernet с использованием протокола обмена сообщениями в реальном времени (RTMP / RTMPS) ------------------------------------------------------- Кодирование видео Формат: H.264 Битрейт: 512 Кбит/с ~ 10 Мбит/с Цветовой формат: YUV420 Разрешение: 1080p30/25, 720p60/50/30/25, 480p60/50/30/25 ------------------------------------------------------------------- Кодирование звука Формат: AAC Частота дискретизации: 48 кГц Битрейт: 128 Кбит/с |
| Хранилище записей |
Макс. разрешение видео: 1080p30/25 Формат файла: MP4 Поддерживаемые носители: совместимый с USB 3.x переносной диск (HDD/SSD), не менее 32 ГБ свободного места |
| Подключение |
2x гнезда USB 3.1 Gen1 тип А (синего цвета) 1x гнездо USB Type-C 1x гнездо порта LAN 1 Гбит/с |
| Температура и влажность | |
| Рабочая температура | 0 - 40 ºC |
| Температура хранения | -20 – 60 ºC |
| Влажность | 0 - 80% рт. ст. без конденсата |
| Поддержка ОС |
Системные требования для iPad: • iPad Pro (3-го поколения) с iOS 11 или более поздней Следующие iPad с iOS 11 или более поздней версией (требуется дополнительный USB-адаптер Apple Lightning USB 3): • iPad Pro (1-го и 2-го поколения) • iPad (5-го поколения или новее) • iPad Air (3-го поколения или новее) • iPad Mini (5-го поколения или новее) Системные требования для планшетов Android: • Android 9 и выше • Восьмиядерный процессор класса ARM Cortex и выше • Минимум 2,75 ГБ системной оперативной памяти. • Приложение OnAir для Android из Google Play Store. • Также требуется обновление микропрограммы UC9040 до версии 1.1.109. Системные требования для Chromebook: • Chromebook с поддержкой Android APP • Приложение OnAir для Android из Google Play Store. • Также требуется обновление микропрограммы UC9040 до версии 1.3.121. Системные требования для ПК с Windows: • ПК с Windows 10 версии 17763.0 или выше, 32/64-разрядная версия. • ЦП: Intel® i3 Dual Core 2,8 ГГц или выше • Оперативная память: 4 ГБ или более • Приложение OnAir для Windows из Магазина Windows. • Также требуется обновление микропрограммы UC9040 до версии 1.3.124. |
| Питание | |
| Номинальная входная мощность | 12 В постоянного тока, 7,5 А |
| Энергопотребление |
DC12V:17.37W:184BTU/h Примечание: ● Величина, измеряемая в ваттах, показывает типичное энергопотребление устройства без внешней нагрузки. ● Величина, измеряемая в БТЕ/ч (BTU/h), показывает энергопотребление устройства при полной загрузке. |
| Физические свойства | |
| Корпус | Металлический |
| Масса | 1.85 kg ( 4.07 lb ) |
| Размеры (Д х Ш х В) |
28.85 x 18.99 x 9.66 cm (11.36 x 7.48 x 3.8 in.) |
| Примечание | Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ). |
Ключевые преимущества ATEN UC9040:
- UC9040 - это профессиональное, интуитивно понятное управление потоковым вещанием и записью — микшер создан специально для видеоблогеров, стремящихся упростить сложный процесс организации прямых эфиров.
- Мощное приложение OnAir™ Pro, оснащенное расширенными цифровыми видеоэффектами (DVE) и встроенным графическим редактором, превращает ваш планшет в полноценную персональную видеостудию.
- Прямая запись эфира — решение StreamLIVE PRO, разработанное для онлайн-трансляций и контента по запросу (VOD), позволяет записывать программу напрямую и сохранять ее на внешний USB-накопитель в реальном времени.
- Двойная одновременная трансляция — благодаря встроенному аппаратному кодировщику и потоковому серверу, StreamLIVE PRO обеспечивает прямую трансляцию на две платформы (например, Rutube, VK Видео, Livestream или любой RTMP-адрес) через Ethernet-соединение в стабильном качестве Full HD.
- Максимальная мобильность — сочетая высокую производительность с богатым функционалом при весе всего 2,3 кг, StreamLIVE PRO представляет собой доступную портативную видеосистему, которую можно взять с собой в любую точку мира.
- Профессиональные эффекты в приложении — создание сцен, настройка макетов (PiP/PbP), графические наложения и 8 стильных видео-переходов (сердце, круг, затухание и др.).
- Гибкость подключения — работает с ПО "ATEN Stream to USB" которое объединяет потоки с нескольких устройств StreamLIVE™ PRO в единый сигнал USB стандарта UVC, то есть позволяет использовать в качестве Веб-камеры для проведения видеоконференций в Zoom, MS Teams, OBS и других приложениях.

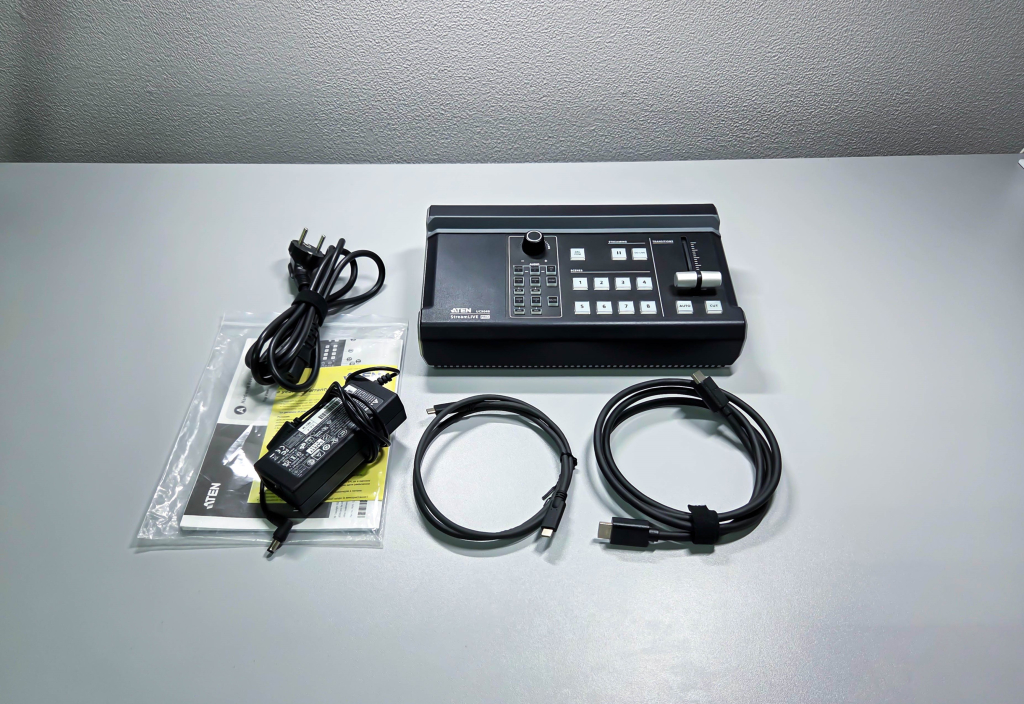

Комплектация ATEN UC9040
1 x AV-микшер StreamLIVE™ PRO UC9040
1 x кабель USB-C – USB-C
1 x кабель USB-C – USB-A
1 x адаптер питания
1 x руководство пользователя

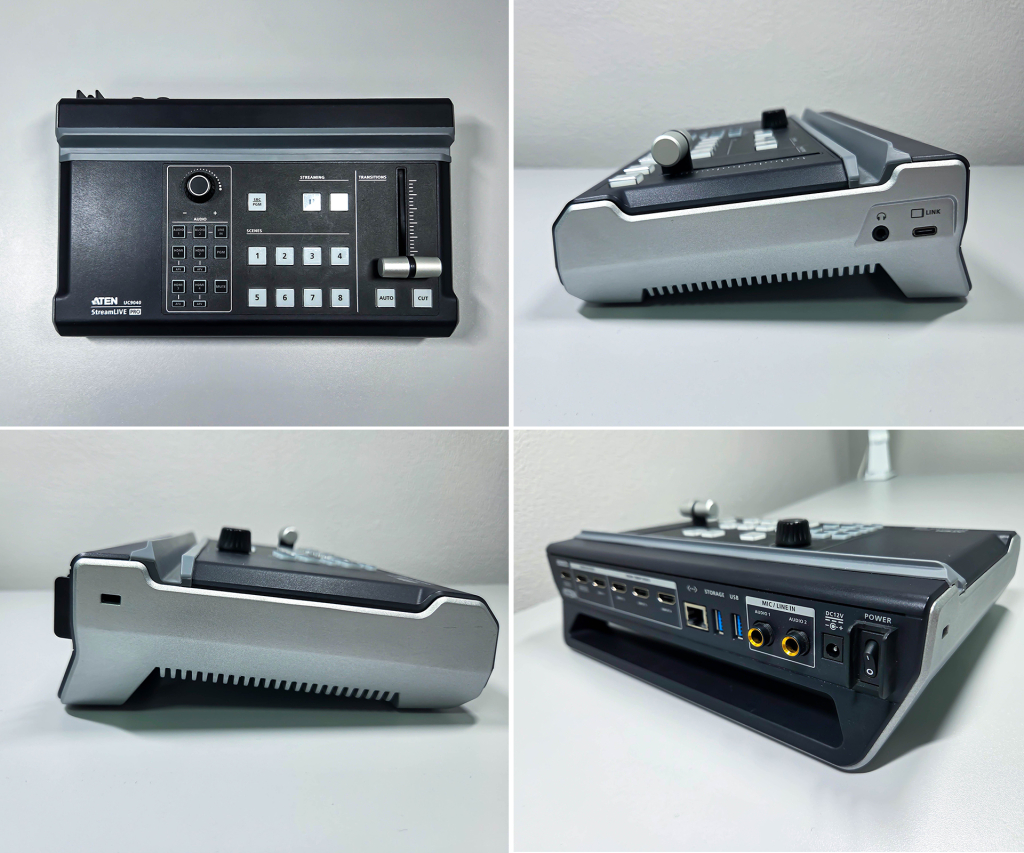

Внешний вид и интерфейсы для подключения

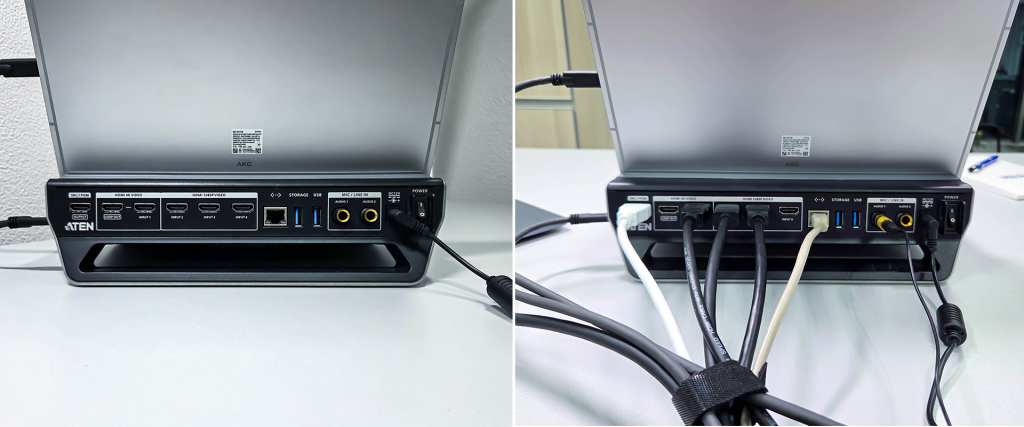

Задняя панель микшера содержит такие разъемы, как: HDMI, USB 3.1 Gen1, разъем 1/4" TRS (двойной моно), гнездо питания Jack DC12V. На боковой панели справа имеются порты 1/8" TRS и USB-C, на левой боковой панели есть K-Slot.
Подключение

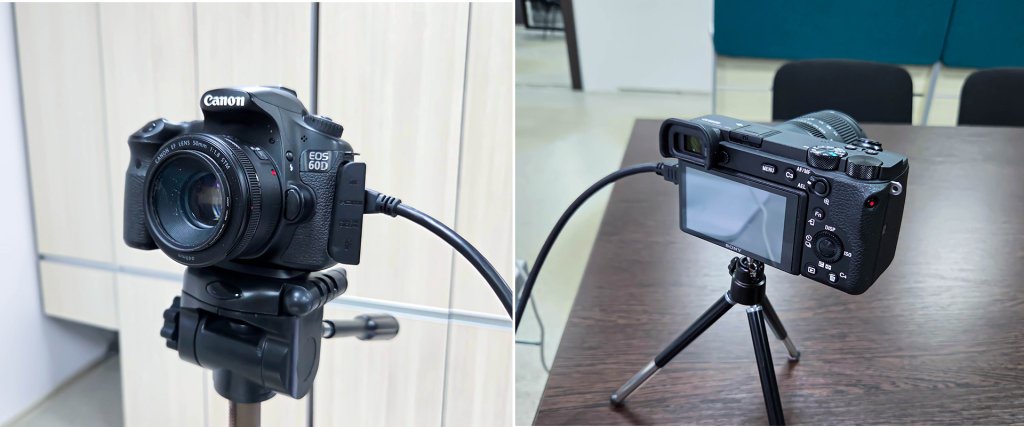

Для контроля итогового изображения подключаем монитор к порту HDMI OUTPUT. Источники видео (камеры Sony и Canon) — подключаем к портам HDMI INPUT.

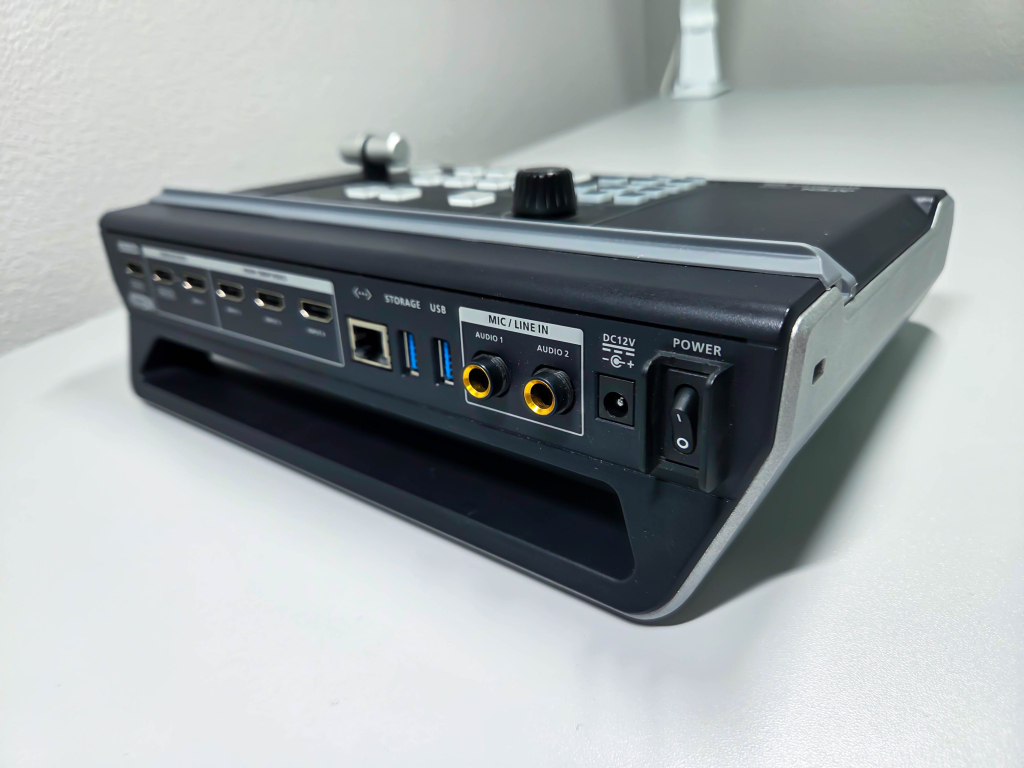

Необходимо обеспечить сетевое подключение, подсоединив кабель к порту LAN. Ноутбук подключаем к свободному порту HDMI INPUT. Для работы микшера подключаем адаптер питания в DC12V, там же рядом с разъемом DC12V находится тумблер для включения микшера, но мы включим его после полной сборки. Для подключения нашего микрофона 1/8" TRS (3.5 мм) в разъем 1/4" TRS (6.35 мм) мы используем переходник.
Дальше подключаем планшет к микшеру в порт USB-C на боковой панели, который используется для подзарядки планшета во время трансляции. После выполнения всех соединений включите микшер тумблером на задней панели.
Для управления микшером предварительно скачиваем приложение ATEN OnAir, которое можно найти в App Store и Google Play (поддерживает Android/Windows). Приложение само находит микшер по сети, либо его можно найти через IP, также потребуется ввести пароль, который находится в инструкции пользователя.
Приложение позволяет легко управлять и редактировать макеты изображений, настраивать их, используя цифровые видеоэффекты и режимы изображение рядом с изображением (PbP) и изображение в изображении (PiP). В состав цифровых видеоэффектов входят восемь различных переходов.
|
|
|
Настроив в приложении ATEN OnAir 8 сцен, мы провели онлайн трансляцию рабочего процесса по обучению сотрудников ATENPRO.
Тестирование устройства проводилось в рамках реального мероприятия — презентации новых товаров для аудитории с параллельной прямой трансляцией. Целью теста была проверка стабильности работы микшера в условиях многозадачности: захват нескольких источников, управление сценами в реальном времени и трансляция финального сигнала для потоковой передачи в Rutube.

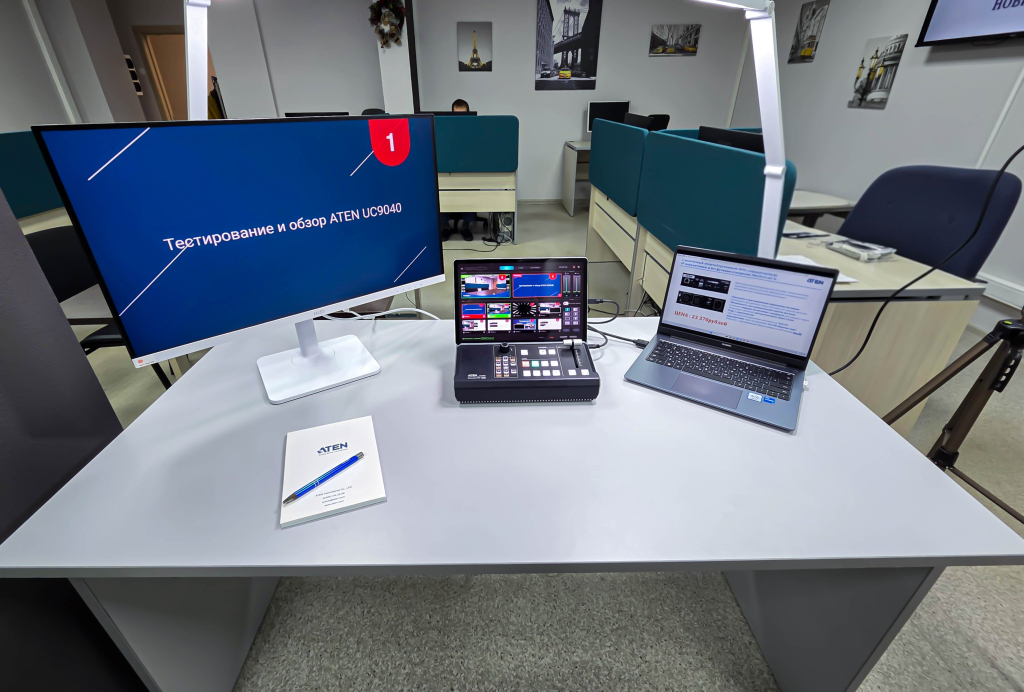

Все источники были подключены к микшеру: две видеокамеры (одна направлена на ведущего, другая снимает слушателей), ноутбук для демонстрации слайдов презентации и внешний микрофон для захвата речи выступающего и звука в зале. Итоговое изображение выводилось на контрольный монитор, подключенный к программному выходу (PGM). Управление осуществлялось с планшета через приложение ATEN OnAir, где были предварительно созданы и настроены сцены: «Ведущий-камера», «Зал-камера», «Презентация», «Камера/презентация», «Картинка в картинке», «Две камеры», «Приветствие» и «Завершение».
Во время выступления спикера оператор (менеджер) в реальном времени переключала подготовленные сцены в соответствии с повествованием: при рассказе показывался ведущий, при объяснении технических особенностей — слайды презентации на весь экран и т.д. Микшер стабильно кодировал финальный аудиовизуальный поток и направлял его по протоколу RTMP на платформу Rutube для прямой трансляции. Параллельно велась запись полноценной программы на подключенный USB-накопитель.
Тест подтвердил заявленную функциональность микшера ATEN UC9040. Устройство обеспечило бесперебойную трансляцию длительностью более часа, корректно обрабатывая все переключения, звук и стабильную передачу потока в сеть. Решение показало свою эффективность для организации профессиональных гибридных мероприятий, где требуется одновременная работа на локальную аудиторию и онлайн-аудиторию без использования компьютера.
ATEN UC9040 StreamLIVE PRO — это инвестиция в спокойствие и эффективность. Он берет на себя всю техническую сложность, позволяя вам сосредоточиться на самом важном — содержании эфира и общении с аудиторией. Это не первый шаг в стриминге, а уверенный шаг вперед для тех, кто решил делать видео и трансляции своей профессией или ключевым инструментом бизнеса.
Для тех, кому необходимо систематически выпускать профессиональное видео без погружения в излишние технические детали и сложные рабочие процессы, UC9040 становится практически идеальным решением.
