Обзор KVM-удлинителя ATEN CE700A

Введение

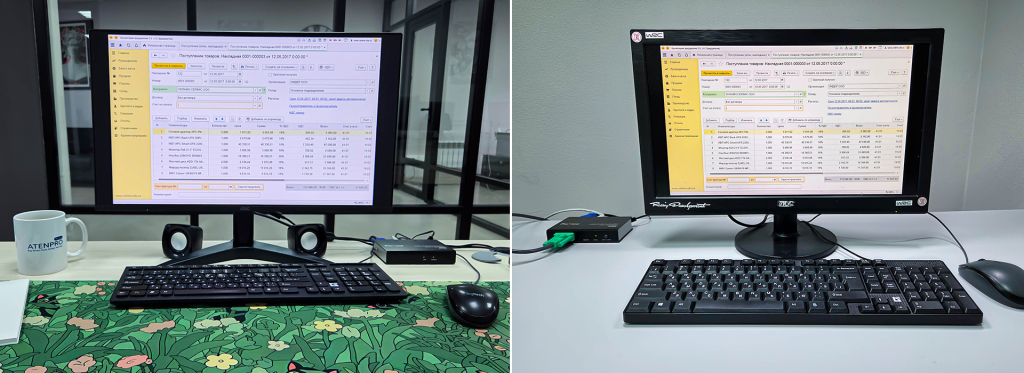

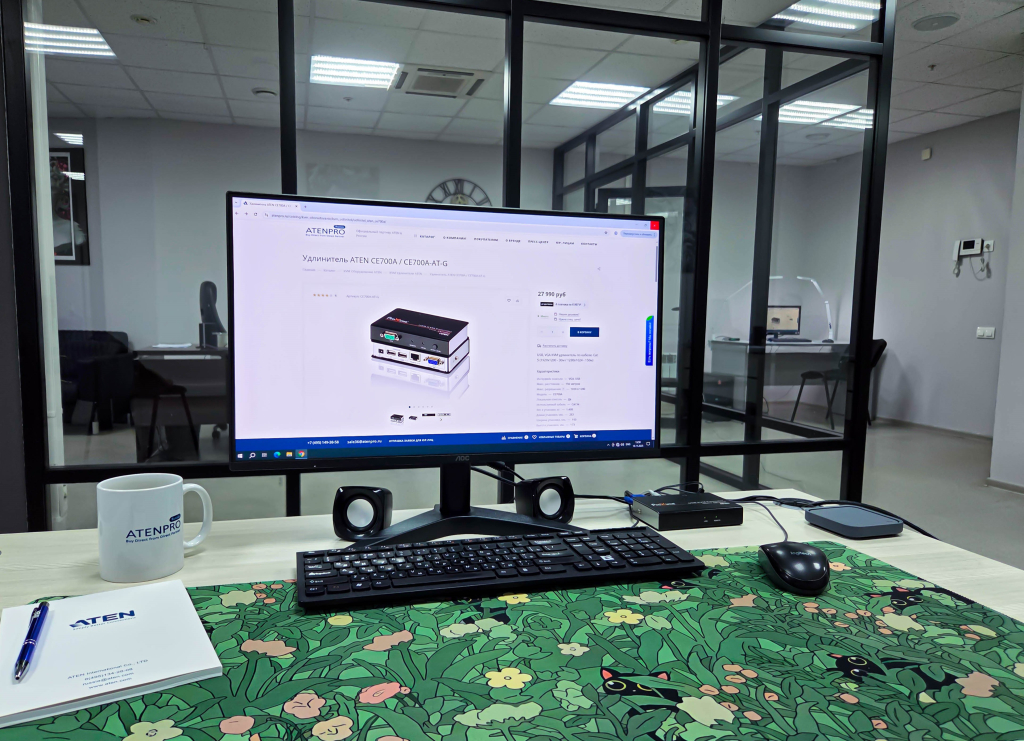

Если вы ищете способ организовать удаленное рабочее место, перенести свой ноутбук или ПК подальше от мощного сервера или шумной рабочей станции на значительное расстояние, присмотритесь к KVM-удлинителю ATEN CE700A. Это не просто удлинитель, а профессиональное решение, которое позволяет на расстоянии управлять сервером или локальным компьютером, передавая при этом видео превосходного качества разрешений до 1920 x 1200 и USB-сигналы по одному кабелю Cat 5 с минимальными задержками. Отметим и возможность работы с двух консолей одновременно – управление системой осуществляется с использованием локальной и удаленной консолей KVM, оснащенных монитором, клавиатурой и мышью USB.

Этот обзор поможет вам разобраться в ключевых особенностях и  преимуществах применения этого устройства.

Спецификация ATEN CE700A

Ключевые возможности ATEN CE700A:

Устройство обеспечивает стабильное соединение между локальным компьютером и удалённой станцией с использованием стандартного кабеля Cat 5e на расстоянии до 150 метров.

Управление и интерфейсы:

• Реализована возможность работы с двух консолей — как с локальной, так и с удаленной. Каждая консоль включает монитор, клавиатуру и мышь с интерфейсом USB.
• Для подключения клавиатуры и мыши предусмотрены специализированные USB-порты, оснащены защитой от сверхтоков.

Надежность и защита:

• В основе устройства лежит встроенная микросхема ASIC, что гарантирует повышенную надежность и совместимость с оборудованием.
• Встроенная защита от статического напряжения 8/15 кВ (контактное напряжение 8 кВ; напряжение воздуха 15 кВ) и защита от перенапряжения на 2 кВ.

Интеллектуальная обработка сигнала:

• Функция автоматической компенсации сигнала (ASC) и Автоматическое управление усилением сигнала, обеспечивают стабильную работу на всём протяжении кабеля.

Удобство эксплуатации:

• Переключение между режимами работы («Автоматический» и «Локальный») осуществляется с помощью кнопки на панели локального устройства.
• Оборудование поддерживает монтаж в стандартную системную стойку.
• Установка не требует дополнительного программного обеспечения — для начала работы достаточно выполнить физическое подключение кабелей.
• Обеспечена совместимость с различными операционными системами, включая Windows и Linux.

Другое:

• Устройство передает видео высокого разрешения с поддержкой распространенных форматов, включая широкоформатные (WUXGA). Максимальное разрешение и частота обновления зависят от длины кабеля: до 1920x1200 @ 60 Гц на 30 метрах и 1280x1024 @ 60 Гц на всей дистанции в 150 метров.
• Обеспечивается совместимость с мониторами стандартов VGA, SVGA, SXGA, UXGA, WUXGA и Multisync, локальный монитор поддерживает DDC, DDC2 и DDC2B.
• Для корректной работы широкоэкранных режимов данные EDID передаются через локальный видеоразъем. Если монитор подключен к удаленной стороне, рекомендуется использовать эмулятор EDID от ATEN.

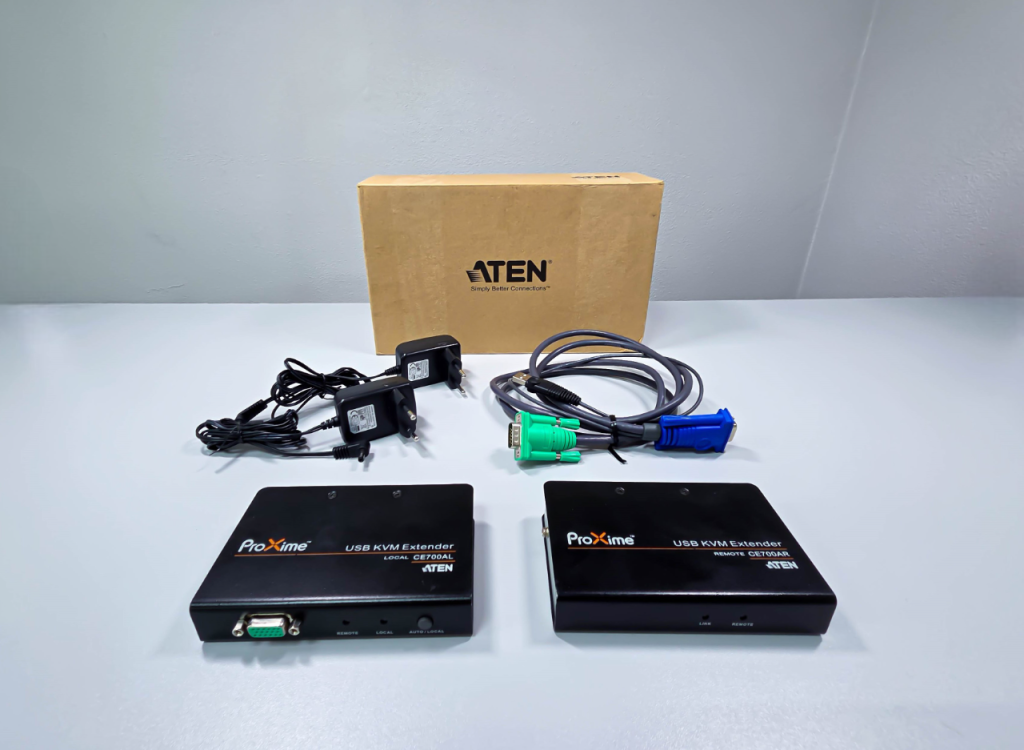

Стандартная комплектация ATEN CE700A (что входит в коробку):

• 1х KVM-удлинитель USB CE700AL (локальное устройство)
• 1х KVM-удлинитель USB CE700AR (удаленное устройство)
• 2х блока питания

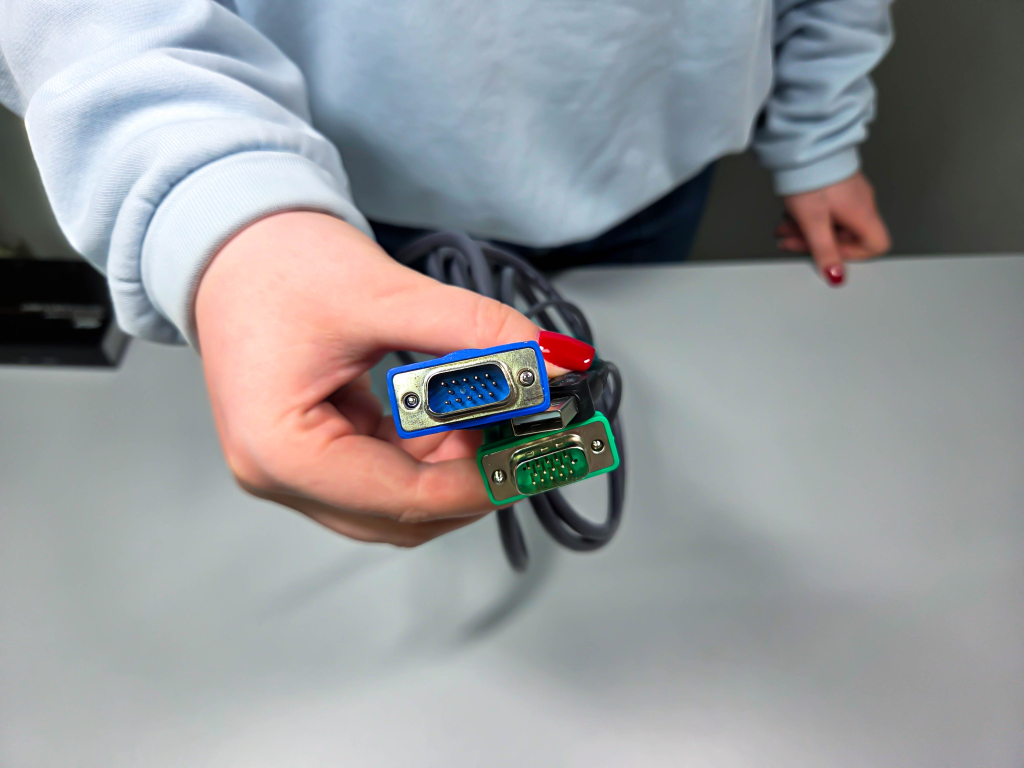

• 1x KVM-кабель USB (1,8 м)
• 1х комплект для монтажа
• 1x руководство пользователя

Дизайн ATEN CE700A можно охарактеризовать как строгий, функциональный и ориентированный на промышленное использование. Он лишен каких-либо декоративных элементов, вся эстетика подчинена практичности и надежности.

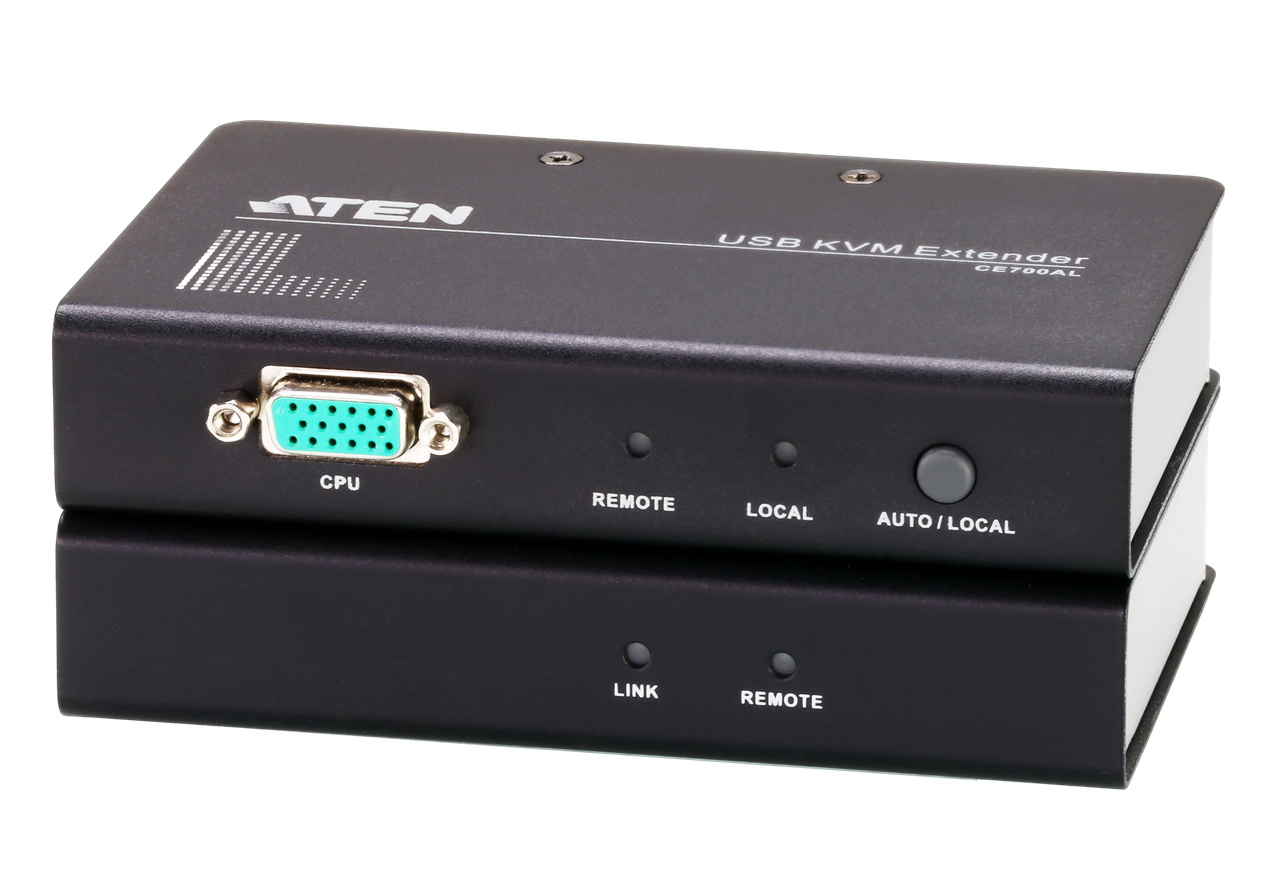

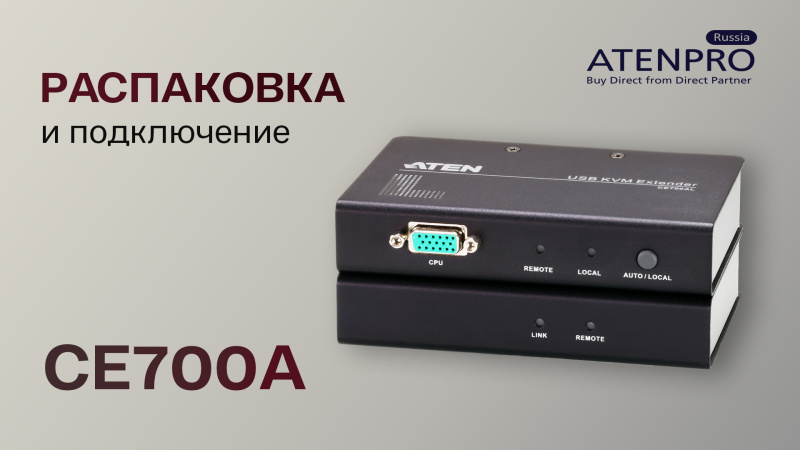

Удлинитель состоит из двух практически идентичных по дизайну блоков — локального устройства (L) и удаленного (R). Они отличаются маркировкой и наличием гнезда SPHD (зеленого цвета) на передней панели CE700AL.

Корпус выполнен из прочного металла с черным матовым покрытием. Такой выбор обеспечивает устойчивость к мелким царапинам и отпечаткам пальцев, а также способствует эффективному рассеиванию тепла. Цвет классический черный, стандартный для IT- и серверного оборудования.

Блоки компактные, примерно сопоставимы с небольшой книгой в твердом переплете. Это позволяет легко разместить их на столе, за монитором или закрепить в стойке.

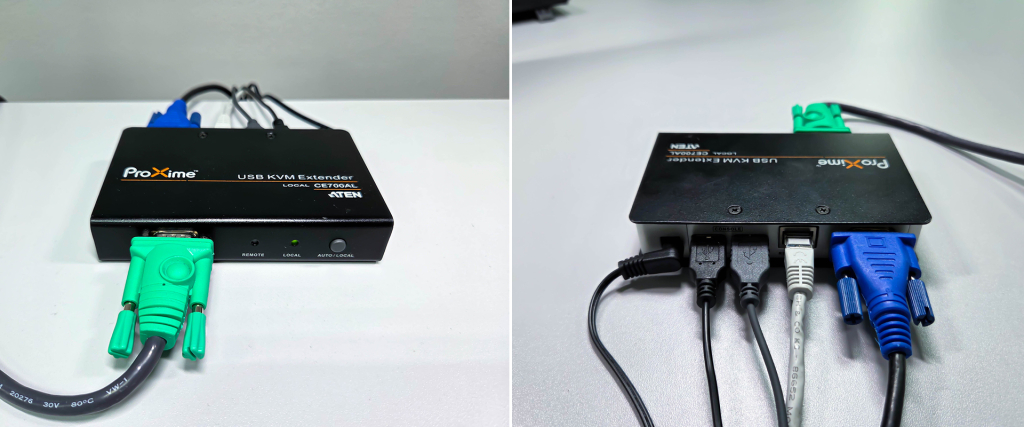

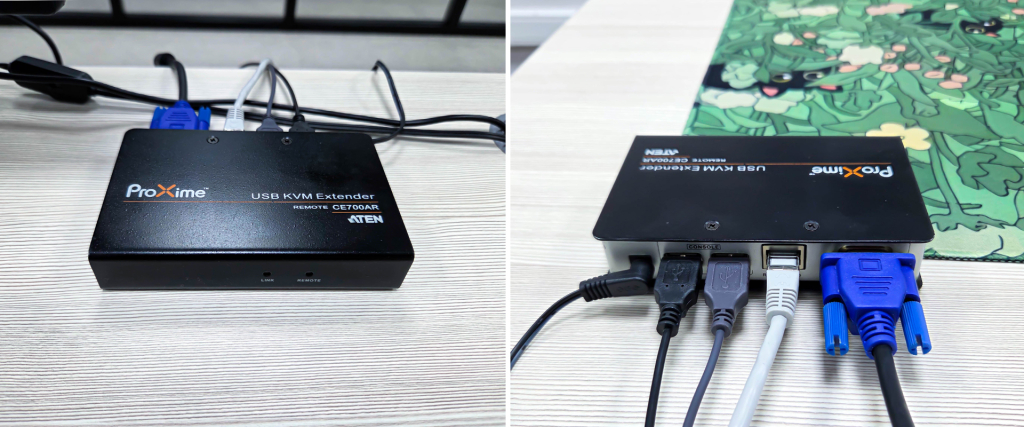

Слева направо на задней панели устройств расположены следующие порты и индикаторы: разъем питания DC5.3V, порт RJ-45 для соединения блоков Local и Remote кабелем витой пары, два черных порта USB 2.0 для удобного подключения клавиатуры и мыши. Светодиодные индикаторы отображают активность передачи данных, статус соединения между блоками и текущий режим работы устройства.

На боковых панелях устройства отсутствуют какие-либо элементы. Нижняя панель содержит наклейку с технической информацией (модель, серийный номер и т.д.).

Для монтажа в стандартную серверную стойку в комплекте поставляется специальный набор (Rack Mount Kit). Он включает две металлические скобы, которые крепятся к задней панели устройства, после чего вся конструкция фиксируется на направляющих стойки с помощью винтов.

Внешний вид ATEN CE700A — это эталон "инженерного" подхода. Он не бросается в глаза, а работает. Его эстетика — это эстетика надежности, долговечности и простоты интеграции в существующую IT-инфраструктуру.
