Обзор беспроводного 4K презентационного коммутатора ATEN VP2021
ATEN VP2021 - надежный и высококачественный беспроводной презентационный коммутатор, способный поднять ваши презентации на новый уровень.
Содержание
ВведениеХарактеристики и особенности
Комплектация
Внешний вид и интерфейсы для подключения
Подключение
Примеры использования
Заключение и выводы
Введение
Характеристики и особенности
| Видеовыход | |
| Интерфейсы |
1 x гнездо HDMI тип А (черного цвета) 1 x гнездо VGA (HDB-15) |
| Макс. расстояние |
HDMI: до 15 метров VGA: до 15 метров |
| Видео | |
| Макс. разрешение |
HDMI: до 4K при 30 Гц VGA: до 1080p |
| Аудио | |
| Выход | Стерео звук: 1 x миниатюрное гнездо стерео (черного цвета) |
| Беспроводная связь | |
| Протокол аутентификации |
Режим точки доступа: WPA2-PSK Режим станции: WEP, WPA, WPA2, 802.1x EAP |
| Протокол беспроводной передачи | IEEE 802.11ac |
| Диапазон частот | Переключаемый двухдиапазонный 2,4 ГГц и 5 ГГц (каналы DFS не поддерживаются) |
| Радиус действия | 20 метров в диапазоне 5 ГГц |
| Разъемы | |
| Порты консоли |
USB 3.0: 1 x гнездо USB тип А (синего цвета) USB 2.0: 1 x гнездо USB тип А USB-C: 1 x гнездо USB тип C |
| Питание |
1 x разъем постоянного тока (черного цвета) |
| Переключатели | |
| Питание | 1 x кнопка (светодиод: синего цвета) |
| Управление | |
| Ethernet | 1 x гнездо RJ-45 (серебристого цвета) |
| Энергопотребление | DC12V:12WBTU |
| Температура и влажность | |
| Рабочая температура | 0-40°C |
| Температура хранения | -20 - 60°C |
| Влажность | 0 - 80% рт. ст. без образования конденсата |
| Физические свойства | |
| Корпус | Металлический |
| Масса | 0.47 kg ( 1.04 lb ) |
| Размеры (Д х Ш х В) |
17.00 x 10.40 x 2.83 cm (6.69 x 4.09 x 1.11 in.) |
| Картонная упаковка | 5 штук |
| Примечание | Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ). |
Особенности:
- Презентационный коммутатор для концепции BYOD с возможностью передачи презентации по беспроводному подключению
- Материалы с разрешением до 4K могут одновременно выводиться на 1 дисплей с интерфейсом HDMI и 1 дисплей с интерфейсом VGA
- Позволяет обмениваться материалами с ноутбуков пользователей с помощью приложения ATEN Wireless Presentation, доступное для Windows, macOS и Android
- Совместимость с популярными операционными платформами, включая AirPlay, Google Cast и Chrome для беспроводного обмена материалами
- Презентация с поддержкой просмотра нескольких видов отображения – по беспроводному подключению могут быть совместно использованы до четырех источников в режимах полного экрана, «изображение рядом с изображением» или в виде четырех оконного квадрата (Quad-view)
- Режим автоматической компоновки отображения – компоновка презентации может автоматически подстраиваться при обнаружении нового источника сигнала
- Возможность нескольких одновременных подключений – до 8 участников могут присоединиться к совещанию по беспроводной сети, через Ethernet-соединение до 20
- Режим модерации – модератор может управлять и контролировать состояние подключения участвующих и отображаемые аудио-видео материалы
- Несколько инструментов для совместной работы – аннотации, интерактивная доска на экране и захват экрана
- Функция управления с помощью сенсорных USB-устройств (USB touch back) – позволяет непрерывную работу с презентацией непосредственно с подключенного сенсорного экрана или с помощью мыши
- Веб-интерфейс для управления и настройки презентационного коммутатора
- Поддержка подключения с использованием технологии PoE (Power over Ethernet) – облегчает установку, избавляя от необходимости использования дополнительного адаптера питания
- Функция извлечения звука из HDMI-потока – обеспечивает простую интеграцию с усилителями звука или системами микширования
- Идеальная среда для совместной работы, подходящая для любых применений в беспроводных видеоконференциях и обучении с использованием цифровых технологий

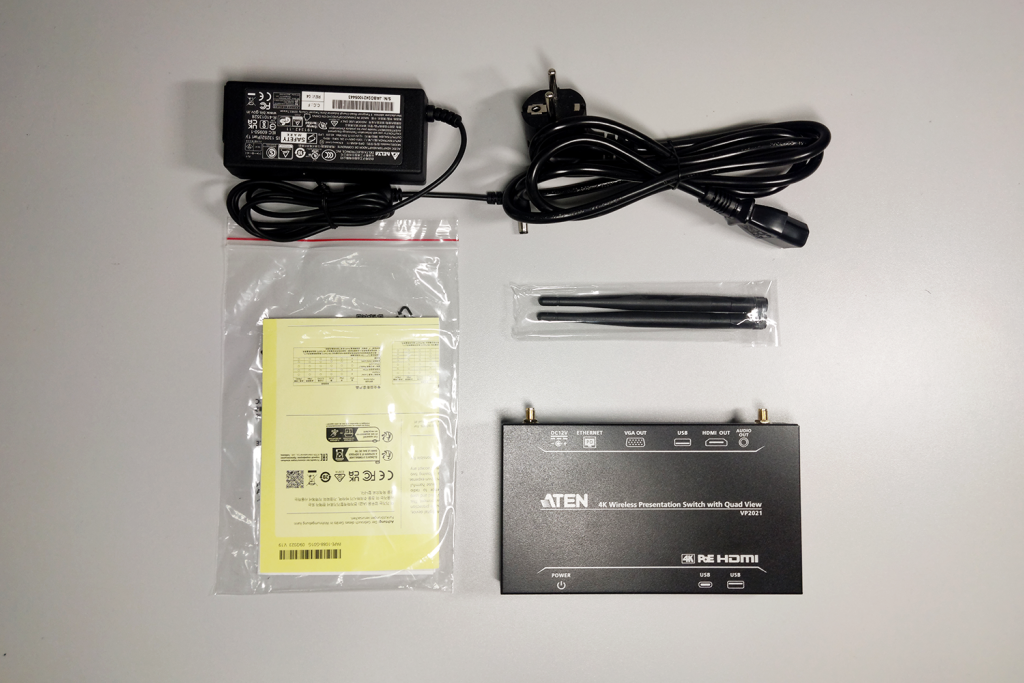

Комплектация
Модель ATEN VP2021 разработана для простоты использования и удобства управления презентациями.
- 1x VP2021 беспроводной 4K презентационный коммутатор с функцией Quad View
- 1x адаптер питания и шнур питания
- 2x Wi-Fi антенны
- 1x руководство пользователя
Внешний вид и интерфейсы для подключения

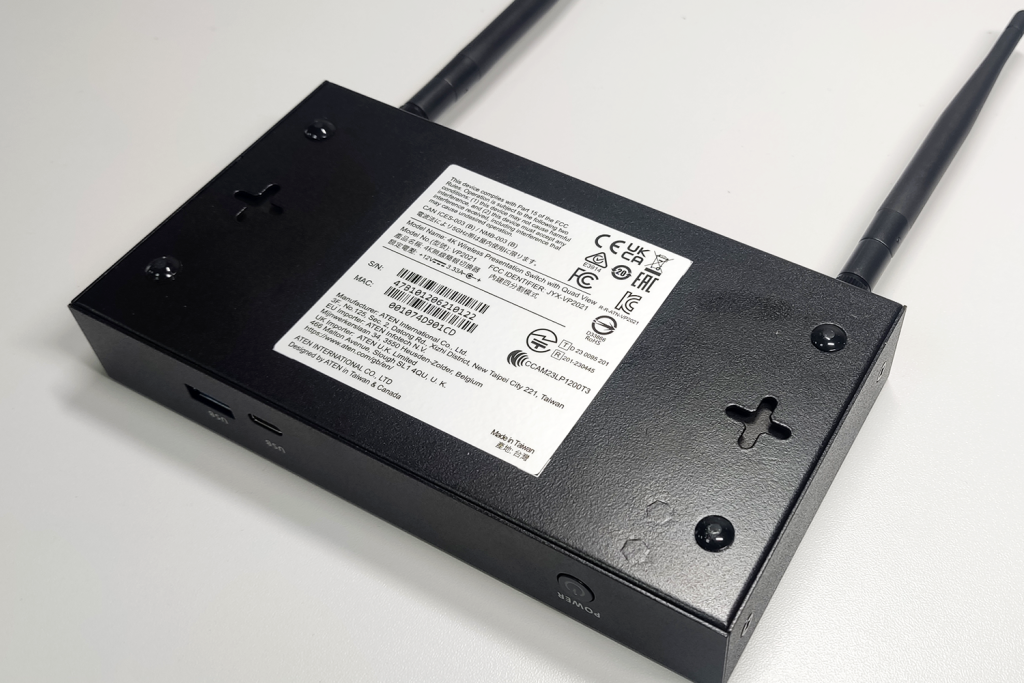

Размеры корпуса: 17*10,5см, толщина 2,8 см. На задней стороне есть прорезиненные ножки, которые позволяют устойчиво расположить переключатель. А также наклейка с информацией о модели и производителе.
К модели ATEN VP2021 необходимо подключать источник питания, который идет в комплекте.

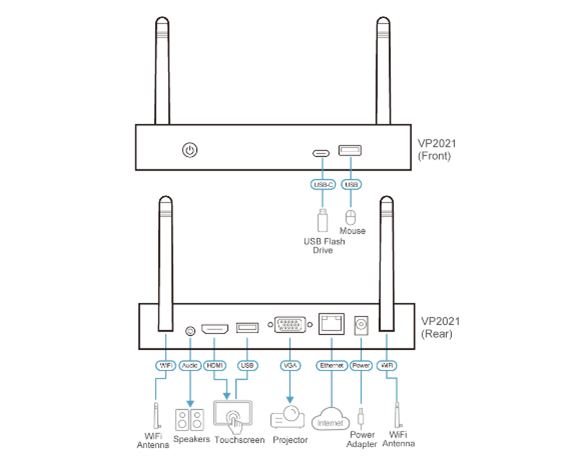

На устройстве находятся порты для подключения:

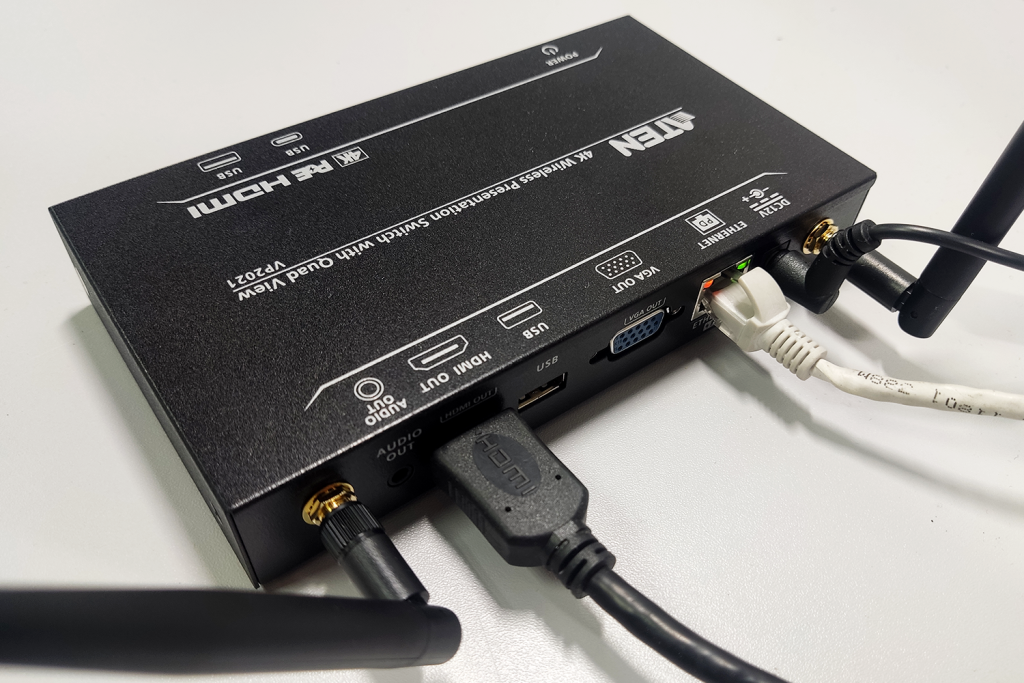

Задняя панель устройства:
- Антенны для беспроводной сети;
- Внешние колонки подключаются в аудио порт (разъем 3,5);
- Подключение телевизора или монитора через порт HDMI;
- Сенсорные USB-устройства подключаются в порт USB, что
позволяет вести непрерывную работу с презентацией
непосредственно с подключенного сенсорного экрана или с помощью подключенной в этот порт мыши;
- Порт VGA – для подключения проектора;
- Порт Ethernet – подключение устройства в сеть с интернетом;
- Порт питания – подключение блока питания устройства.

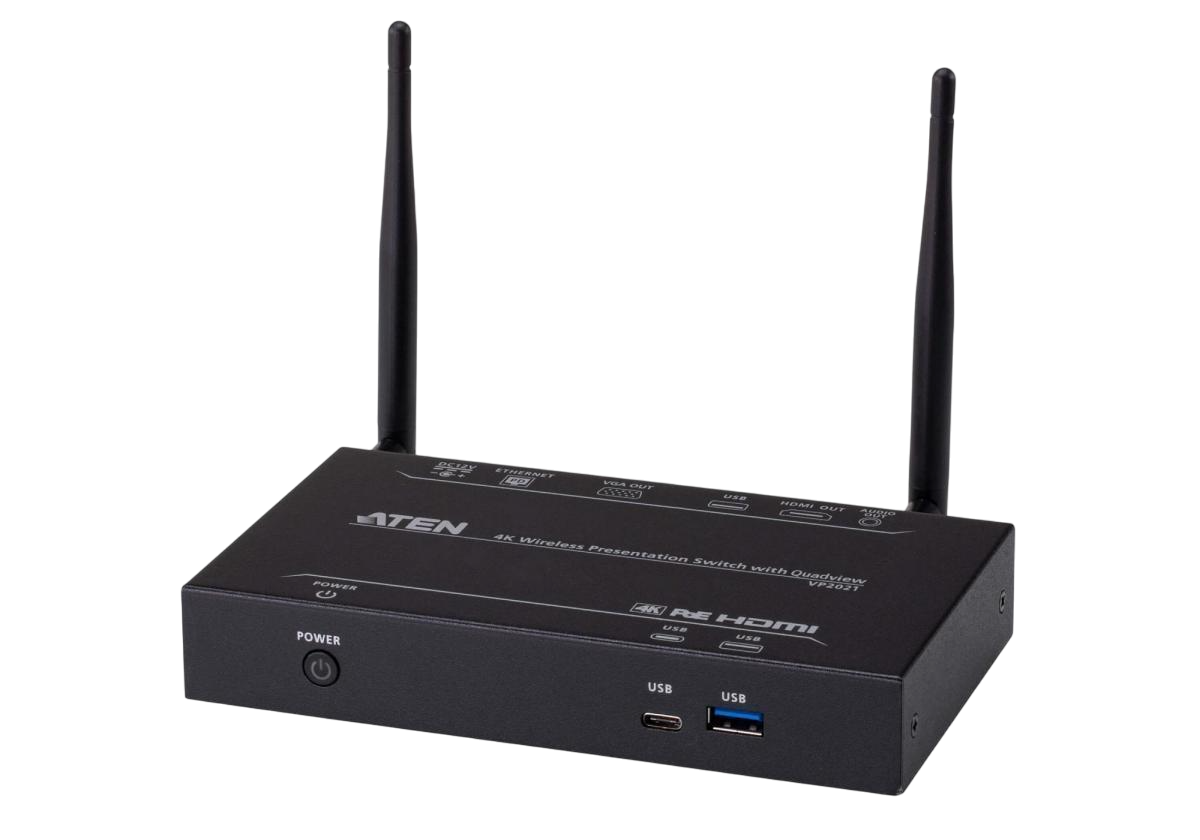

Передняя панель устройства:
- Порт USB type A – подключение мыши для управления подключенными устройствами;
- Порт USB type C – для подключения USB- накопителей.
Подключение

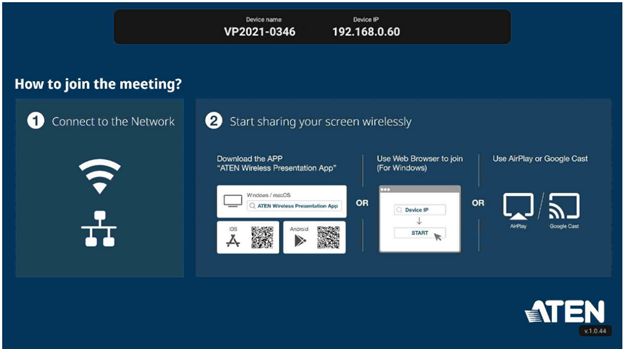

На экране отображается информация о том, как подключиться к устройству. (рис 1)
Чтобы подключить ноутбук или мобильное устройство к коммутатору, необходимо найти и подключиться к беспроводной сети, которая будет называться VP2021.
После подключения к беспроводной сети необходимо выбрать один из двух вариантов подключения к устройству:
- Подключение через Web-интерфейс (в верхней части экрана указан IP-адрес устройства – рис 1.)
- Подключение через приложение – «ATEN Wireless Presentation App» (приложение доступно как для мобильных устройств, так и для ПК)
Приложение на мобильные устройства можно скачать с официальных маркетплейсов, ссылки / куаркоды на них будут указаны на экране (рис 1.)
При подключении через Web-интерфейс у вас появляется окно подключения (рис 2), в котором можно указать название вашего устройства (рис 3), с которого будет вестись презентация. Для подключения через Web-интерфейс используйте IP-адрес указанный в верхней части экрана (рис 1.)

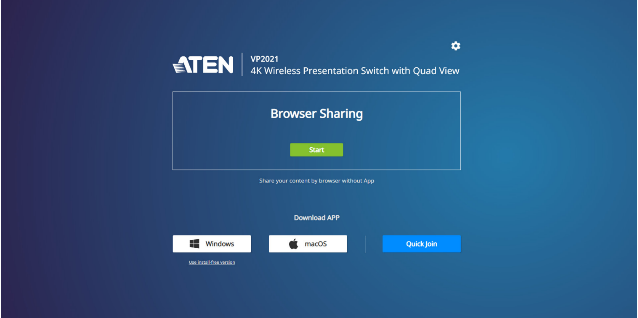

Окно подключения через Web-интерфей (рис 2)
Окно подключения в котором можно указать название вашего устройства (рис 3)
Для подключения через приложение – «ATEN Wireless Presentation App» необходимо скачать приложение на устройство. Если устройство подключено к беспроводной сети, то в приложении, в списке устройств отобразится презентационный коммутатор VP2021 (рис 4). Для начала презентации необходимо выбрать VP2021, подключиться к нему и нажать в приложении кнопку «начать» (рис 5).

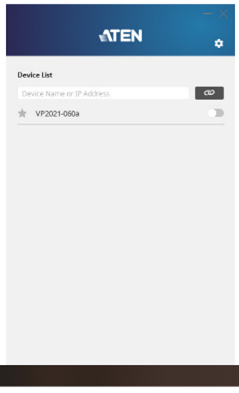

В списке устройств отобразится презентационный коммутатор VP2021 (рис 4)

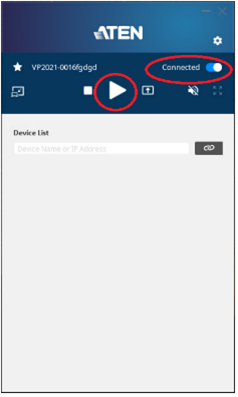

Необходимо нажать в приложении кнопку «начать» (рис 5)
Подключение к устройству активно если:
- передающие устройства подключены к беспроводной сети устройства
- работает приложение или страница web-браузера
Если отключить приложение или web-браузер, то трансляция с ноутбука или мобильного устройства прекратится.
При подключенной мыши к коммутатору, администратор (человек, который организовывает мероприятие) может управлять процессом отображения презентаций, а также последовательностью вывода информации на экран с подключенных устройств.
Примеры использования

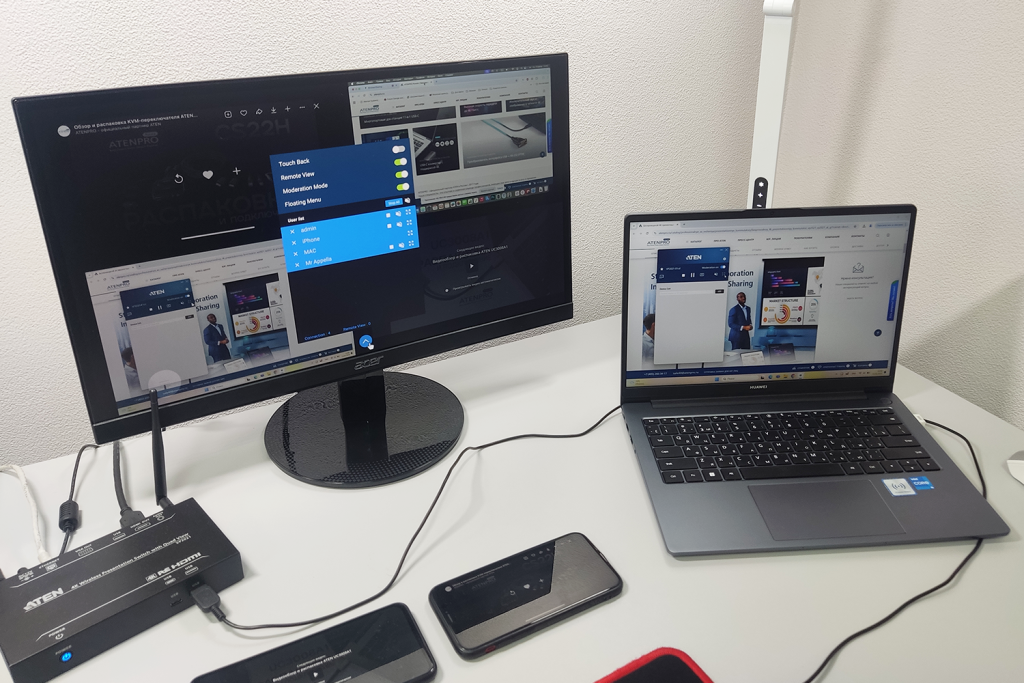

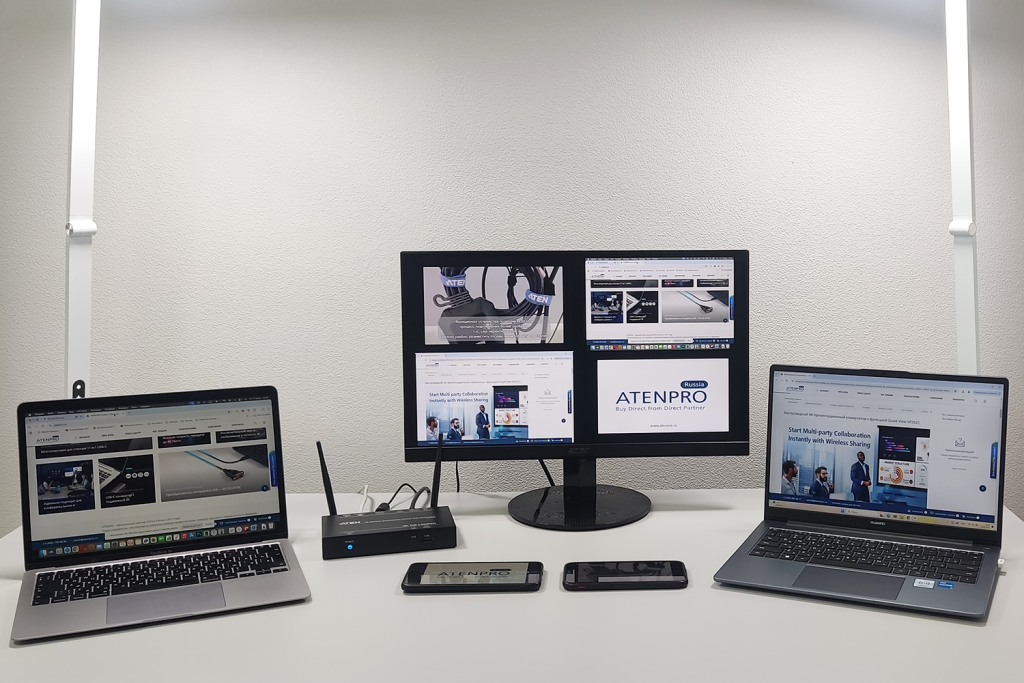

Установив необходимое ПО на ноутбуки и мобильные устройства мы подключаемся к коммутатору ATEN VP2021. В данном обзоре мы одновременно подключили 4 устройства для вывода информации на монитор:
- Ноутбук HUAWEI – подключение через приложение ATEN Wireless Presentation App
- Ноутбук MAC – подключение через Web-интерфейс
- Мобильный телефон Samsung – подключение через приложение ATEN Wireless Presentation App
- Мобильный телефон Iphone – подключение через приложение ATEN Wireless Presentation App
Подключенное устройство сразу передает информацию на экран. В нашем случае использовался монитор ACER. Работа переключателя проверялась с видеосигналами разрешения 1920 x 1200 60Hz. При тестировании данного устройства качество отображаемой информации на экране соответствовало разрешению FullHD и 2K. В дальнейшем при необходимости переключения устройств, никакой задержки нет и разрывов сигнала не происходит. Изменение разрешения на разных подключенных устройствах происходит автоматически, что весьма удобно в работе.
Переключатель универсален для работы с такими платформами, как Android, Windows, Mac, а так же Linux.
Заключение и выводы
Он идеально подходит для использования в конференц-залах, учебных аудиториях, переговорных комнатах и других местах, где требуется быстрое и беспроблемное отображение контента с различных устройств.
Если вы ищете надежный и высококачественный беспроводной презентационный коммутатор, способный поднять ваши презентации на новый уровень, ATEN VP2021, безусловно, заслуживает вашего внимания. Он является достойным претендентом в своей категории, благодаря своей производительности и удобству использования.
