Организация многопотоковой и управляемой видеотрансляции для учебного зала

Решение

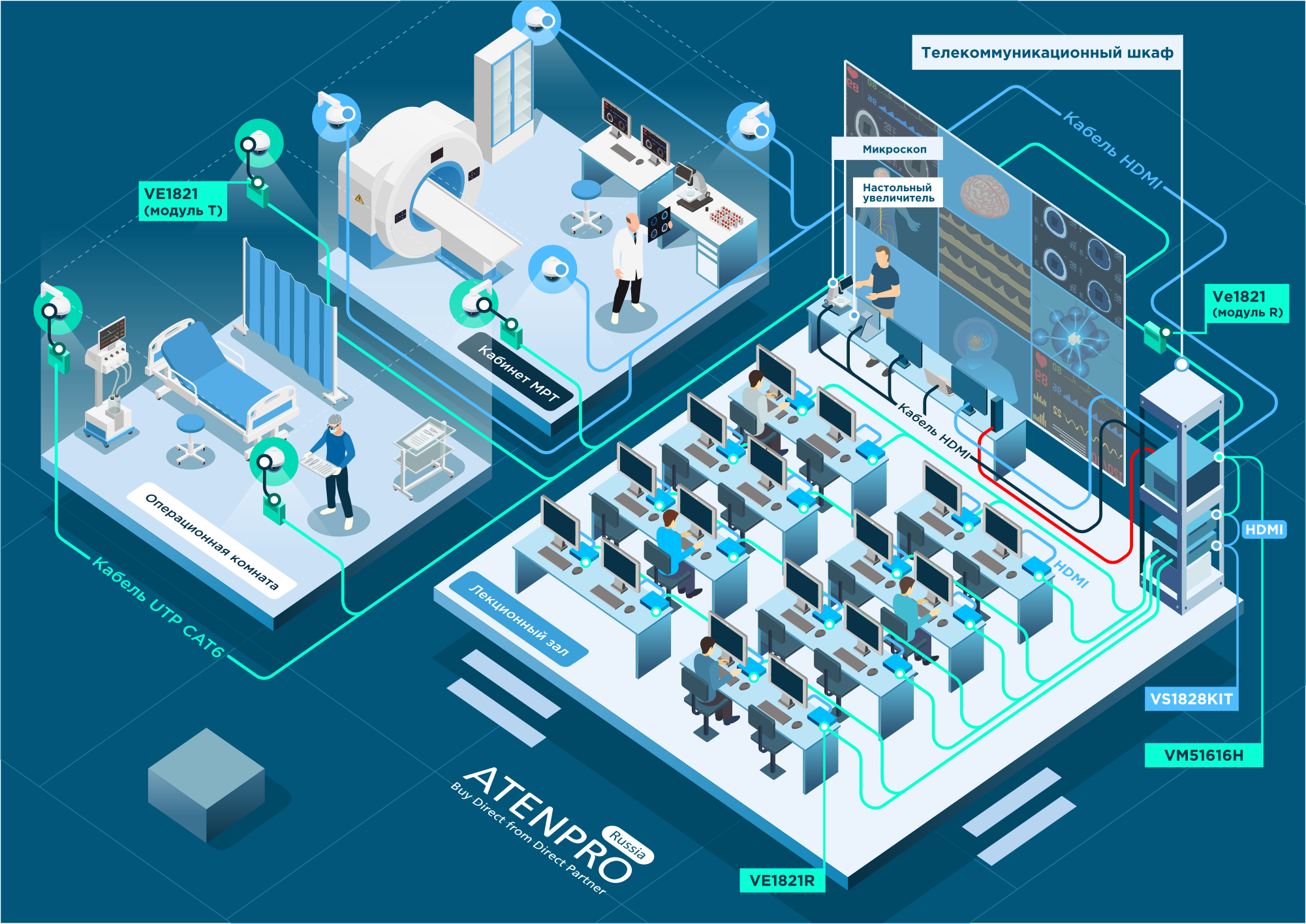

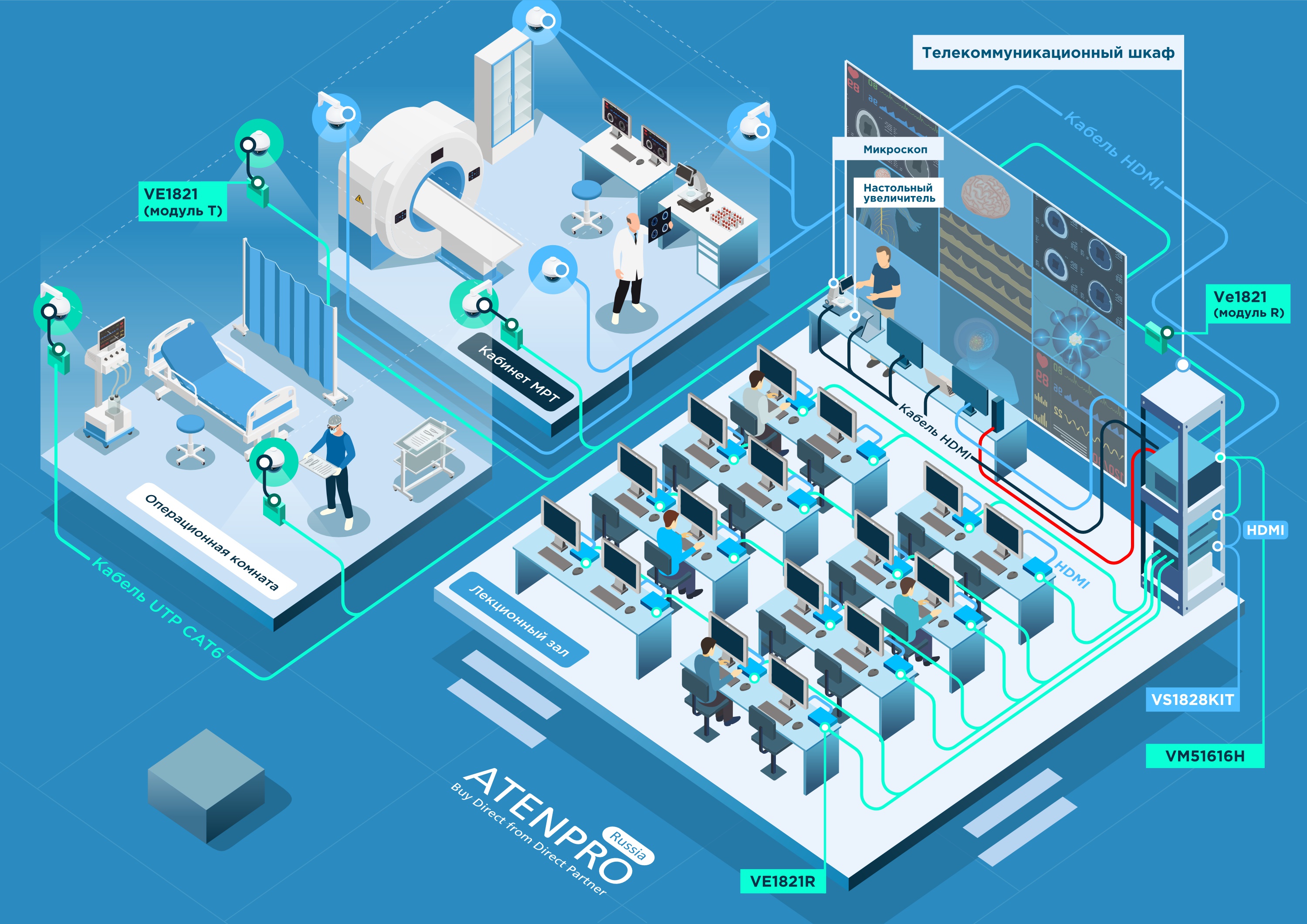

Для успешного решения данной задачи мы предложили использовать матричный коммутатор-масштабатор 16x16 ATEN VM51616H, в который поступают несколько видеопотоков из нескольких источников, и в дальнейшем видео передается на мониторы учащихся и видеостену.

Оборудование, подключаемое к матричному коммутатору ATEN VM51616H (который находится в телекоммуникационном шкафу лекционного зала):

Учебное оборудование со стола лектора (настольный увеличитель; микроскоп; рабочий ноутбук; монитор, дублирующий информацию с видеостены) подключается через высокоскоростные кабели HDMI модели ATEN 2L-7D15H. Аудио колонки, подключаются к коммутатору по кабелю Jack 3.5 мм.

ПК специалиста по видеотрансляции, на котором происходит управление всеми видеопотоками, подключается к коммутатору по витой паре (кабель UTP 6 категории).

4 видеокамеры установленные в кабинете МРТ (находящейся через стену от лекционного зала), подключены к коммутатору ATEN VM51616H через 15 метровые кабели HDMI ATEN 2L-7D15H.

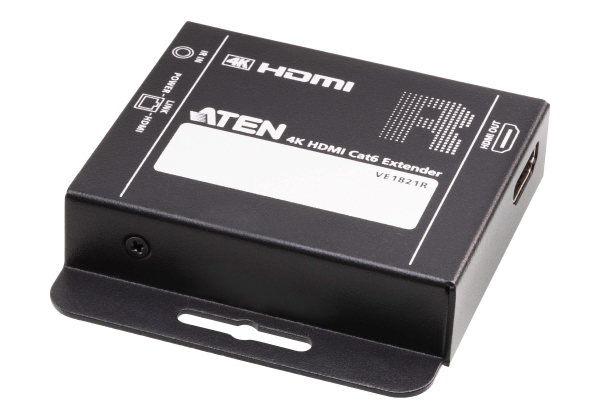

4 видеокамеры из операционной комнаты (находящейся в 120 метрах от лекционного зала) подключены к коммутатору через 4K HDMI удлинитель ATEN VE1821 (около камер находятся передатчики VE1821T, а у ATEN VM51616H приемники VE1821R). Между собой передатчики и приемники соединены кабелем UTP категории 6.

Чтобы подключить все мониторы на столах студентов (16 штук), к коммутатору был подключен 8-портовый разветвитель ATEN VS1828KIT, в который каскадом* подключен еще один такой же разветвитель VS1828KIT, чтобы в итоге получить требуемое количество портов (16 штук). И уже от каждого из этих двух разветвителей (являющихся передатчиками сигнала) идет подключение через 8 приемников VE1821R кабелями UTP категории 6. Мониторы подключаются к приемникам, через метровые кабели ATEN 2L-7D01H.

Видеостена, состоящая из 9 экранов (3x3) подключается напрямую к матричному коммутатору ATEN VM51616H с помощью 9 кабелей HDMI ATEN 2L-7D15H.

Таким образом используя оборудование ATEN, мы создаем современный учебный класс, который обеспечивает высокое качество и гибкость трансляции учебного материала. Данное решение не только упрощает для студентов процесс обучения, но и позволяет преподавателям проводить занятия с комфортом, используя современные технологии.

*Каскад – когда в один из портов первого устройства подключается второе такое же устройство
