Управление двумя серверными комнатами на расстоянии 2 километров

Решение

Наиболее рациональным решением стало использование KVM удлинителей по оптоволокну. Эти устройства позволяют передавать сигналы клавиатуры, мыши и видео по одному оптоволоконному кабелю на значительные расстояния. Для реализации данной задачи были выбраны KVM удлинители с поддержкой двух мониторов. Это позволило передавать видеосигнал с обоих видеовыходов серверов 1 или 2 на два монитора удаленного рабочего места без потери качества. Для каждого из двух серверов потребуется установить по одному KVM передатчику ATEN KE6940AT (с доступом по IP и поддержкой двух дисплеев), а на удаленном рабочем месте оператора - один KVM приемник ATEN KE6940AR.


Также, в соседней от оператора комнате находится серверная 3, в телекоммуникационном шкафу которой установлен сервер с предустановленным программным обеспечением Matrix Manager для KVM-удлинителей с доступом по IP (CCKM), для организации подключения 2-х передатчиков (от каждого сервера по одному) к одному приемнику KVM удлинителя. Данная схема подключения позволит оператору удаленно по IP управлять и переключаться между двумя передатчиками, и, соответственно - серверами, для оперативного отслеживания всех технических параметров на каждом из них.

Для обеспечения надежного соединения в данной схеме были использованы одномодовые оптоволоконные кабели с разъемами LC/LC, которые обеспечивают минимальные потери сигнала на расстоянии до 2 км.

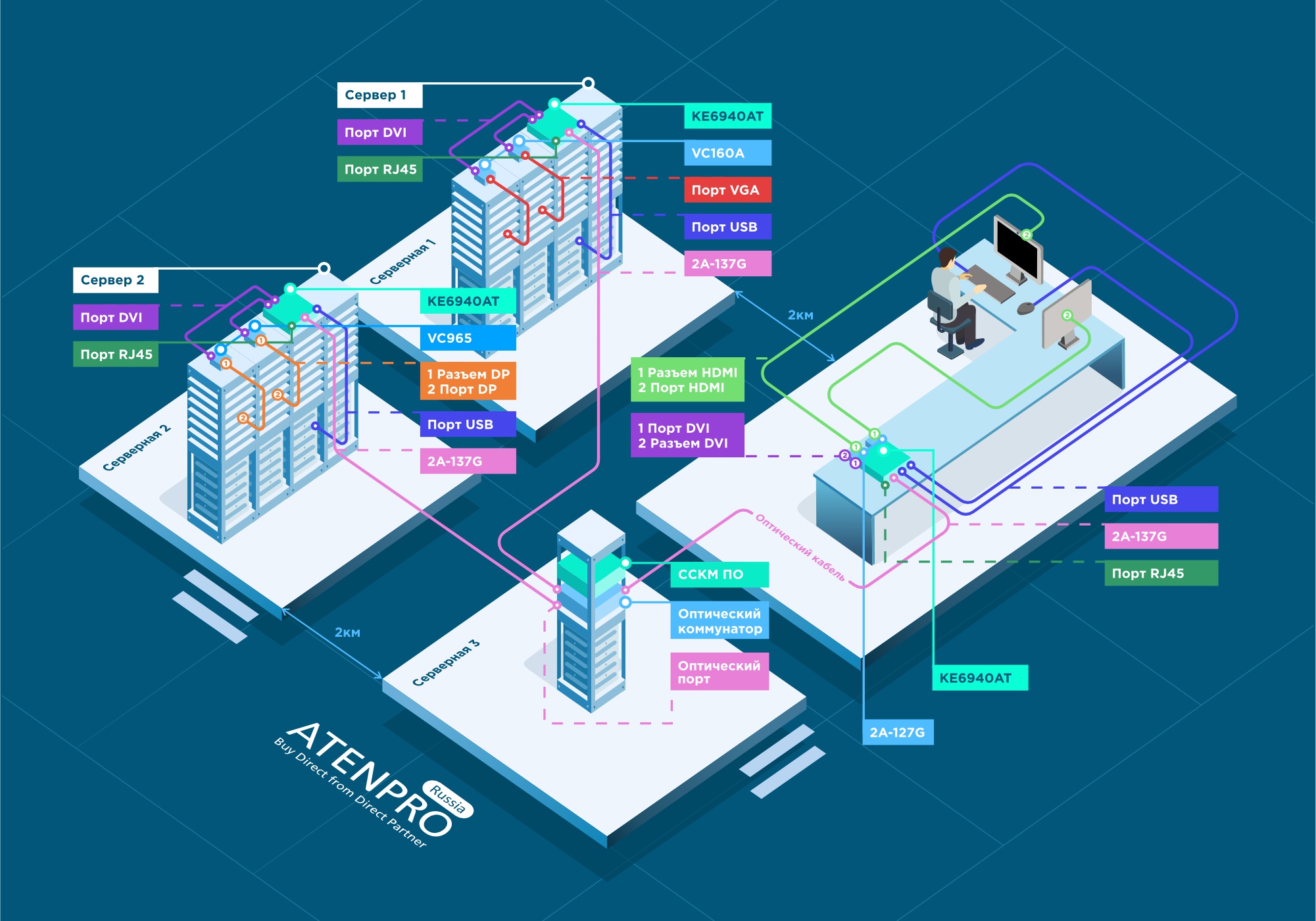

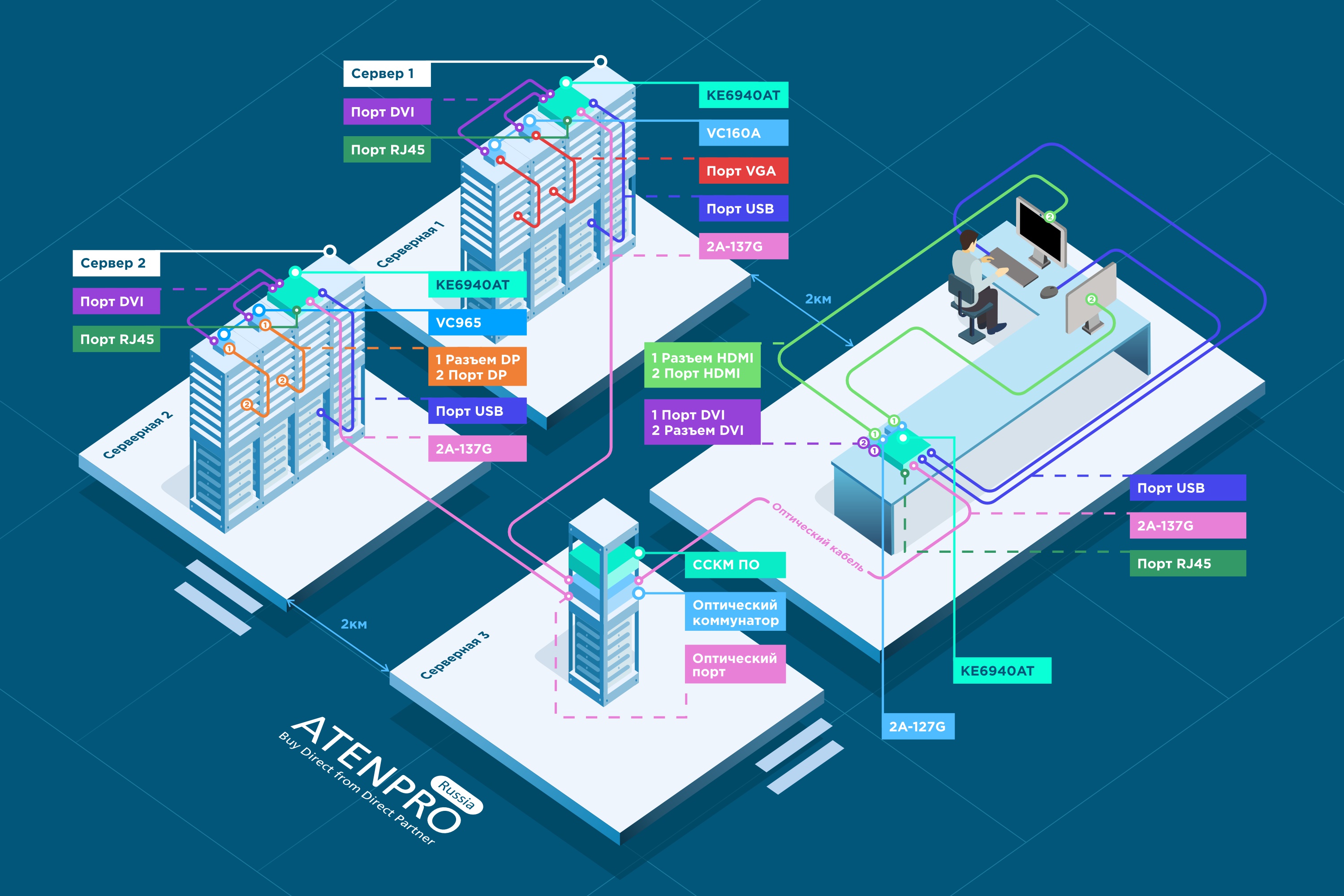

Схема подключения

Серверная №1

Сервер с 2-мя видеовыходами VGA и подключением по USB.

Т.к. у клиента в данном сервере выходы VGA, то в этом случае к каждый видеовыход сервера соединяется кабелем VGA с видео-конвертером - ATEN VC160A (конвертер из VGA в DVI). От него, уже DVI кабелем, подключается DVI-I KVM-удлинитель (передатчик) ATEN KE6940AT. Сам сервер и передатчик ATEN KE6940AT соединяются кабелем USB, для передачи сигналов управления клавиатурой и мышью.

Серверная №2

Сервер с 2-мя видеовыходами DisplayPort и подключением по USB.

Т.к. у клиента в данном сервере выходы DisplayPort, то в этом случае каждый видеовыход сервера соединяется кабелем DisplayPort-DisplayPort с видео конвертером интерфейса – ATEN VC965 (конвертер DisplayPort в DVI). От него, уже DVI кабелем, подключается DVI-I KVM удлинитель (передатчик) ATEN KE6940AT. Так же, как и в первой серверной, сам сервер и передатчик ATEN KE6940AT соединяются кабелем USB, для передачи сигналов управления клавиатурой и мышью.

            II.        Блок операторской (находится в отдельном кластере на удалении 2 км от работающего промышленного оборудования и двух серверов сбора данных).

Серверная №3 (отдельная комната с коммутатором, расположенная рядом с кабинетом оператора)

К оптическому коммутатору, установленному в телекоммуникационном шкафу серверной 3, одномодовыми оптоволоконными кабелями подсоеденены установленные в каждом из двух передатчиков ATEN KE6940AT и в одном приемнике ATEN KE6940AR SFP одномодовые оптоволоконные модули ATEN 2A-137G. Также в телекоммуникационном шкафу установлен сервер, на который предустановлено программное обеспечение Matrix Manager для KVM-удлинителей с доступом по IP (CCKM) - для удаленного управления KVM приемниками и передатчиками по IP.

Рабочее место оператора

Находящийся на рабочем столе оператора KVM удлинитель (приемник) ATEN KE6940AR с установленным модулем ATEN 2A-137G подключается к оптическому коммутатору (находящемуся в серверной 3) с помощью одномодового оптоволоконного кабеля. Подключение двух мониторов с видеовходами HDMI к приемнику ATEN KE6940AR осуществляются с помощью 2-х адаптеров DVI-HDMI ATEN 2A-127G, к которым подключаются HDMI кабели от мониторов. Сами адаптеры подключены в порты DVI приемника. Клавиатура и мышь подключаются в USB порты на приемнике ATEN KE6940AR.

В результате внедрения данного решения, оператор на удаленном рабочем месте получил возможность полноценно управлять процессами на нефтеперерабатывающем предприятии, получать статистику и контролировать все необходимые параметры на каждом из 2-х серверов, оперативно переключаясь между ними.

Использование KVM-удлинителей по оптоволокну позволило решить задачу эффективно и с минимальными затратами, без задержек и потери качества видеосигнала.
