Удаленное управление 8 серверами хранения данных на расстоянии 50 м

Для осуществления управления с одного рабочего места оператора восемью серверами хранения данных в удаленном (на 50 метров) помещении мы рекомендовали использовать следующую связку профессионального KVM оборудования:

ATEN CS1798 – 8 портовый KVM переключатель с поддержкой USB и HDMI.
ATEN KE8950T – IP KVM Передатчик (Transmitter) с поддержкой 4K.
ATEN KE8950R – IP KVM Приемник (Receiver) с поддержкой 4K.
2L-7D02UH – KVM кабель ATEN с интерфейсами USB, HDMI (1.8м), Audio.

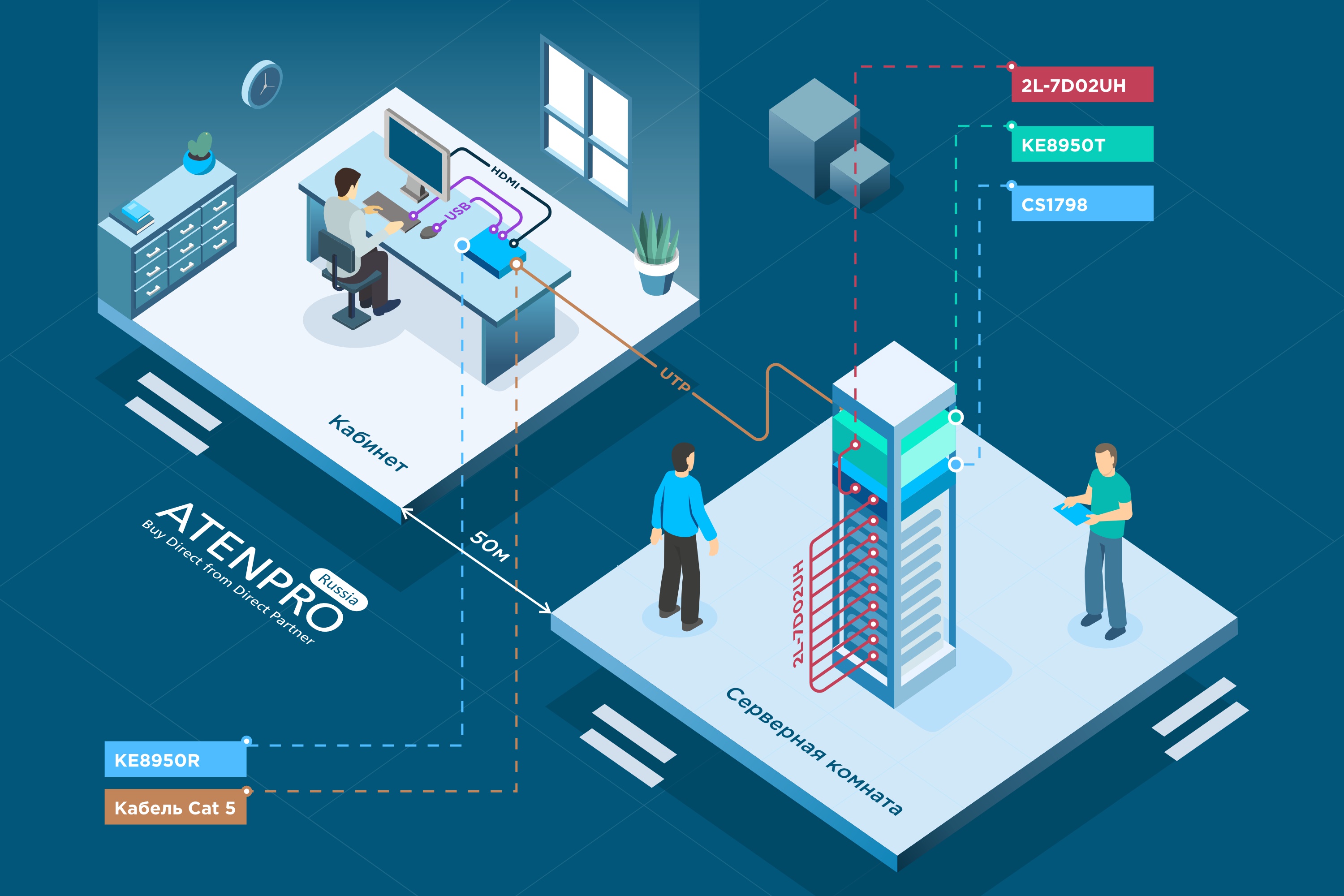

В удаленной серверной комнате будет располагаться телекоммуникационный шкаф с 8 серверами, KVM переключателем ATEN CS1798 и IP KVM передатчиком ATEN KE8950T. Сервера и передатчик будут подключены к KVM переключателю CS1798 посредством KVM кабелей 2L-7D02UH.
Для подключения удаленного рабочего места к переключателю CS1798 используется  приемник удлинителя KE8950R, который будет соединен UTP-кабелем с передатчиком KE8950T в серверной.

В серверном шкафу, состоящем из одной стойки с 8 серверами, устанавливаем KVM-переключатель ATEN CS1798 и KVM-удлинитель с доступом по IP ATEN KE8950T.

С помощью кабеля 2L-7D02UH* подключаем сервера к 8-ми портовому, USB, HDMI, KVM-переключателю CS1798 в порты, предназначенные для подключения ПК (серверов).

Далее к передатчику KE8950T подключаем KVM-переключатель ATEN CS1798. Кабелем 2L-7D02UH соединяем консольный порт переключателя и входной порт передатчика.

В кабинете удаленного рабочего места оператора размещается KVM-приемник с доступом по IP ATEN KE8950R и устройства ввода-вывода: монитор, мышь и клавиатура. К приемнику KE8950R в порт HDMI подключаем монитор, в порты USB –  клавиатуру и мышь.

Приемник KE8950R и передатчик KE8950T между собой соединяются 50 метровым кабелем UTP категории CAT 5.

*В комплекте переключателя CS1798 есть кабель 2L-7D02UH в количестве 2 шт, до полного осуществления данного проекта заказчику требовалось отдельно приобрести еще 7 шт.

Предложенное решение на базе оборудования бренда ATEN полностью соответствует поставленной задаче, обеспечивает централизованное, безопасное и непрерывное удаленное управление всеми 8 серверами с одного рабочего места, расположенного на расстоянии 50 м от серверной комнаты. Централизованное управление с 8 портового KVM переключателя позволяет оператору данных контролировать все серверы с одной консоли, что значительно повышает оперативность реагирования и эффективность администрирования. Решение также изолирует канал управления от основной сети передачи данных, чем снижает риски несанкционированного доступа.

Таким образом, реализованная конфигурация является оптимальным и надежным решением для обеспечения бесперебойной работы серверной инфраструктуры телекоммуникационной компании.
