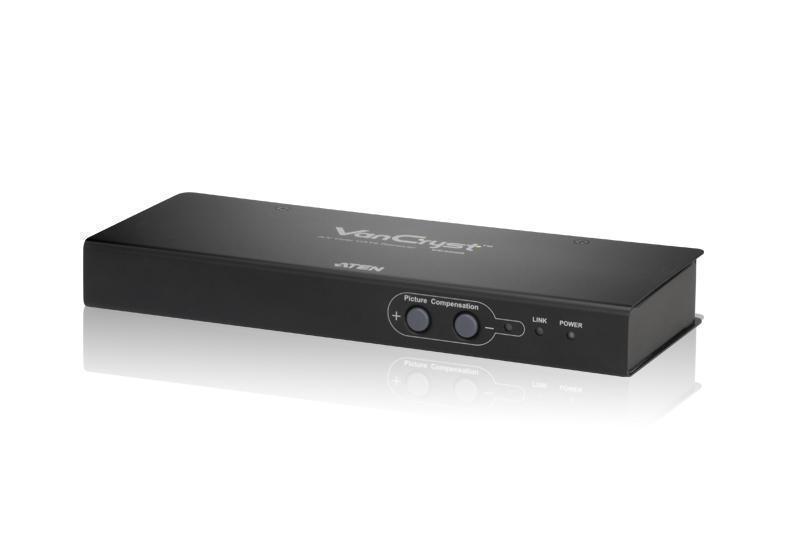

Приемник ATEN VE300R / VE300R-AT-G

ATEN VE300R – Приемник VGA и Аудио, по Cat 5, с Auto Compensation, удлинителя VE300

VE300R-AT-G – Приемник ATEN VE300R, удаленный (ресивер) модуль аудио- видео удлинителя VE300.

VE300R применяется:
- как удаленный модуль удлинителя в системах VE300T+VE300R(VE300RQ), к которому подключается устройство отображения аудио/видео сигнала;

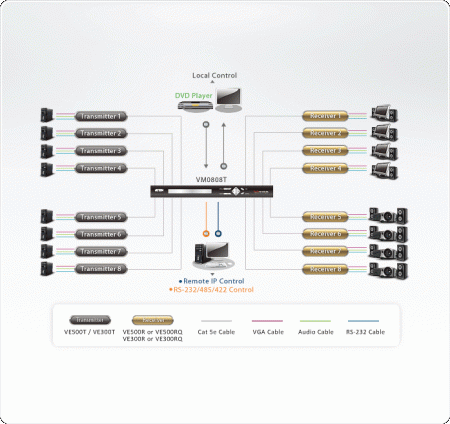

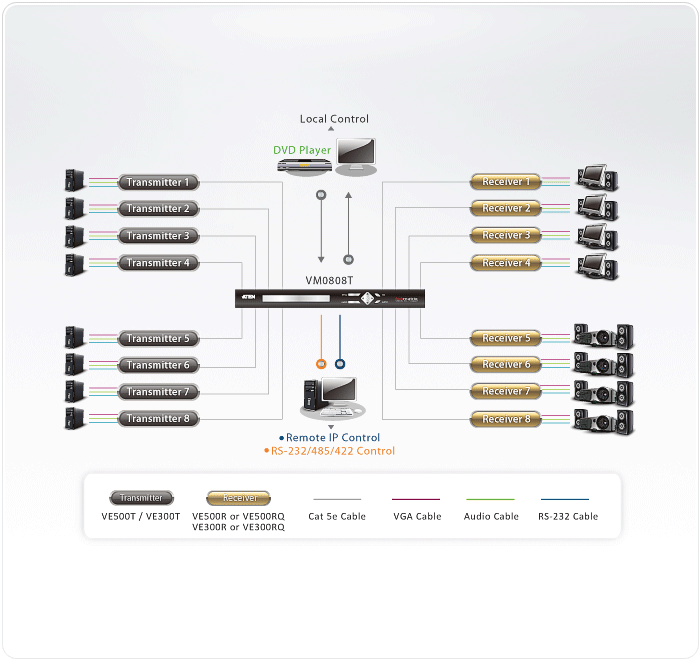

- как удаленный модуль в системах с матричным переключателем VM0808T / VM1616T, к которому подключается устройство отображения аудио- видеосигала.

Локальный (трансмиттер) и удаленный (ресивер) модули соединяются кабелем типа витая пара Cat 5.

Благодаря эксклюзивной технологии ATEN, исправляющей задержки RGB сигналов, VE300 позволяет увеличить расстояние между аудио/видео источником и устройством отображения до 150 метров. с разрешением 1600x1200 -модель VE300R, или до 300 метров, с разрешением 1280x1024 - модель VE300RQ.

Система состоит из локального передающего устройства (VE300T) и удаленного принимающего устройства (VE300R или VE300RQ), соединенных кабелем «витая пара» Cat 5e. Благодаря тому, что модель VE300 обеспечивает доступ к ауидо/видео источникам на больших расстояниях, она идеально подходит для использования в торговых центрах и супермаркетах, на спортивных объектах, центрах управления и безопасности предприятий. При этом, оборудование может находиться в безопасном месте, в то время как дисплеи доступны широкой аудитории.

Для достижения оптимального качества видео, модель VE300RQ поддерживает ручную синхронизацию сигналов RGB с помощью селектора задержки RGB. Это устройство, также, обладает функцией исправления ошибок фазы сигнала цветности и синхронизации, происходящих при передаче данных на большие расстояния.

Характеристики ATEN VE300R:

• Передача на большое расстояние – до 300 м
• Превосходное качество видеосигнала
• ‧1920x1200 при 60 Гц (30 м); 1600x1200 при 60 Гц (150 м), 1280x1024 при 60 Гц (200 м)
• Автоматическое и ручное управление усилением сигнала – регулировка силы сигнала для компенсации расстояния
• Поддержка широкоформатных экранов
• Возможность монтажа в системную стойку
• Встроенная защита от статического напряжения 8 кВ/15 кВ

Спецификация ATEN VE300R-AT-G

Функции		Значение
		VE300T	VE300R	VE300Q

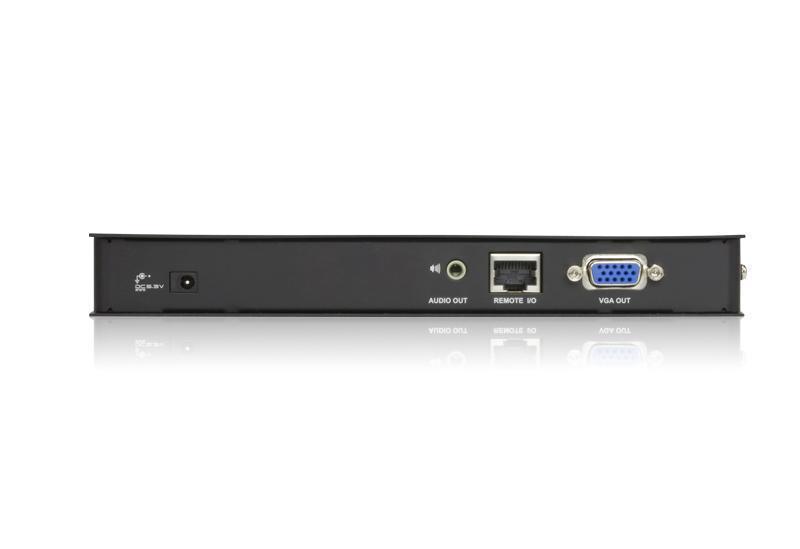

Разъемы	Видео вход	1 x HDB-15 штырьковый (синий)	Н/Д
	Видео выход	1 x HDB-15, розеточный (синий)
	Звуковой вход	1 x стерео, мини-гнездо, розеточный (зеленый)	Н/Д
	Звуковой выход	1 x стерео, мини-гнездо, розеточный (зеленый)	Н/Д
	Устройство к устройству	1 x RJ-45, розеточный
	Питание	1 x пост. ток, гнездо (черный)

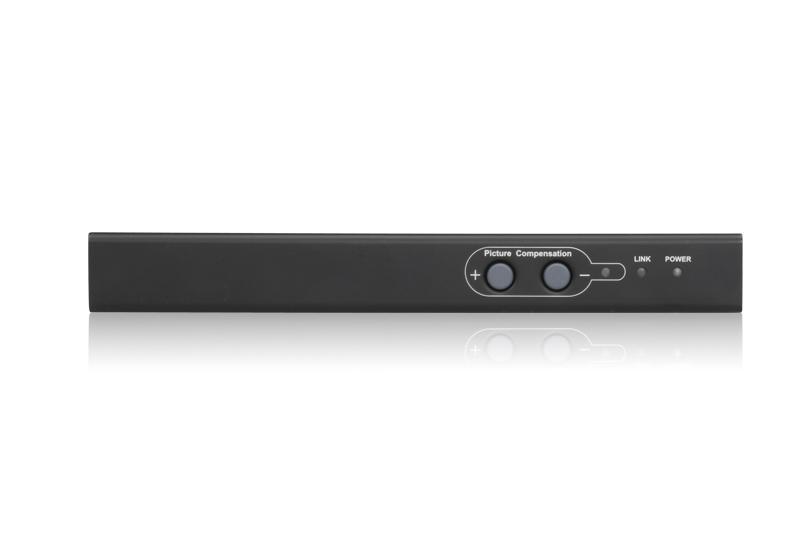

Переключатели	Компенсация / вверх	Н/Д	1 х кнопка	Н/Д
	Компенсация / вниз		1 х кнопка
	Цвет / вверх		Н/Д	1 х кнопка
	Выбрать / вниз			1 х кнопка
Индикаторы	Питание	1 (зеленый)	1 (зеленый)	Н/Д
	Соединение	Н/Д	1 (оранжевый)
	Компенсация изображения		1 (синий)
	B		Н/Д	1 (синий)
	G / Канал			1 (зеленый/ оранжевый)
	R / Питание			1 (красный/ зеленый)
Видео		Н/Д	1920x1200 при 60 Гц (30 м); 1600x1200 при 60 Гц (150 м) 1280x1024 при 60 Гц (200 м)	1920x1200 при 60 Гц (150 м); 1280x1024 при 60 Гц (300 м)
Потребляемая мощность		5,3 В пост. тока, 2,61 Вт	5,3 В пост. тока, 4,00 Вт	5,3 В пост. тока, 4,32 Вт
Внешние условия	Рабочая температура	0 - 50°C
	Температура хранения	-20...+60°C
	Влажность	0 - 80% относительная влажность, без конденсата
Физические характеристики	Материал корпуса	Металл
	Вес	0,47 кг
	Размеры (Д x Ш x В)	20,00 x 8,00 x 2,50 см

Комплектация
1x Ресивер VE300R
1х адаптер питания
1х комплект для монтажа в стойку
1x провод заземления
1x руководство пользователя
