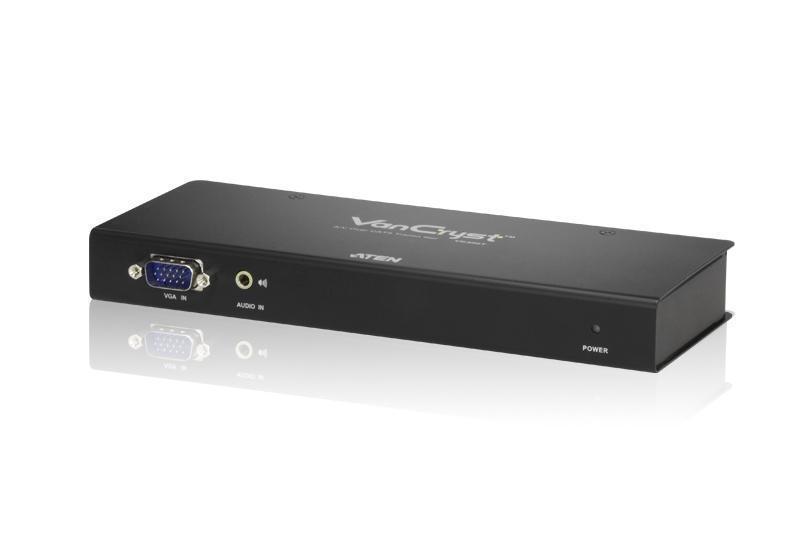

Передатчик ATEN VE300T / VE300T-AT-G

ATEN VE300T – Передатчик, transmitter, аудио/видео, сигнала VGA, по кабелю Cat 5

VE300T-AT-G – Передатчик ATEN VE300T аудио/видео сигнала VGA удлинителя VE300 применяется:

как модуль удлинителя, к которому подключается источник аудио/видео сигнала, в системах VE300T+VE300R(VE300RQ) ;

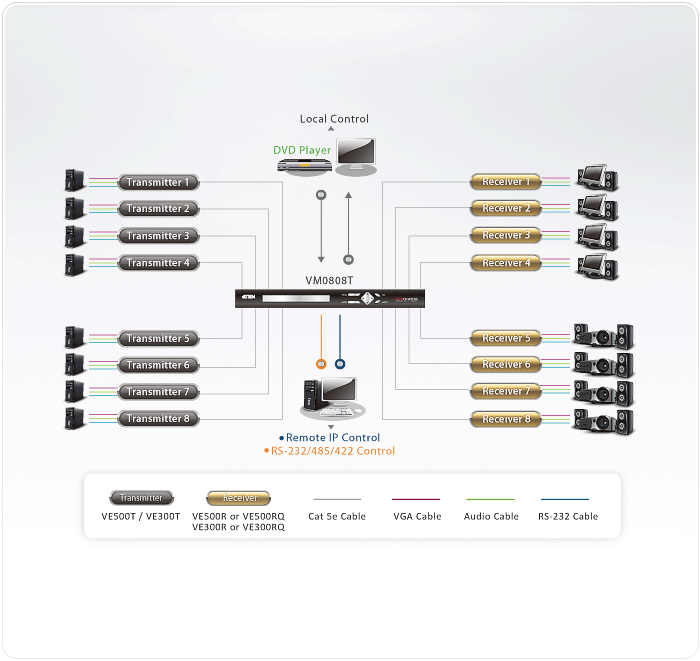

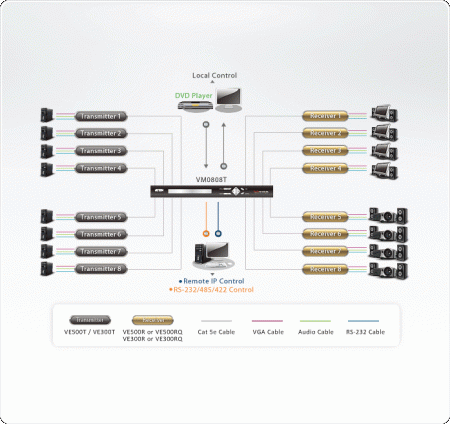

как модуль в системах с матричным переключателем VM0808T / VM1616T, к которому подключается источник аудио/видео сигала.

Локальный модуль (трансмиттер) и удаленный (ресивер) соединяются кабелем Cat 5e.

Благодаря эксклюзивной технологии ATEN, исправляющей задержки RGB сигналов, VE300 позволяет передавать сигнал между аудио/видео источником и устройством отображения на расстояние до 150 метров, с разрешением 1600x1200 -модель VE300R, или до 300 метров, с разрешением 1280x1024 -модель VE300RQ.

Характеристики ATEN VE300T:

• Для подключения принимающего и передающего устройств используется кабель витая пара Cat 5e;
• Устройство может применяется как передатчик сигнала от аудио/видео источника напрямую к приемникам VE300R, VE300RQ так и через матричный коммутаторы VM0808T или VM1616T;
• Возможность подключения одного локального дисплея;
• Передача на большое расстояние – до 300 м;
• Высокое качество видеоизображения:
• VE300R: 1920x1200 при 60 Гц (30 м), 1600x1200 при 60 Гц (150 м), 1280x1024 при 60 Гц (200 м);
• VE300RQ: 1920x1200 при 60 Гц (150 м), 1280x1024 при 60 Гц (300 м);
• Поддержка широкоформатных режимов видео;
• Возможность монтажа в телекоммуникационную стойку;
• Встроенная защита от статического электричества;

Спецификация ATEN VE300T-AT-G

Функции		Значение
		VE300T	VE300R	VE300Q

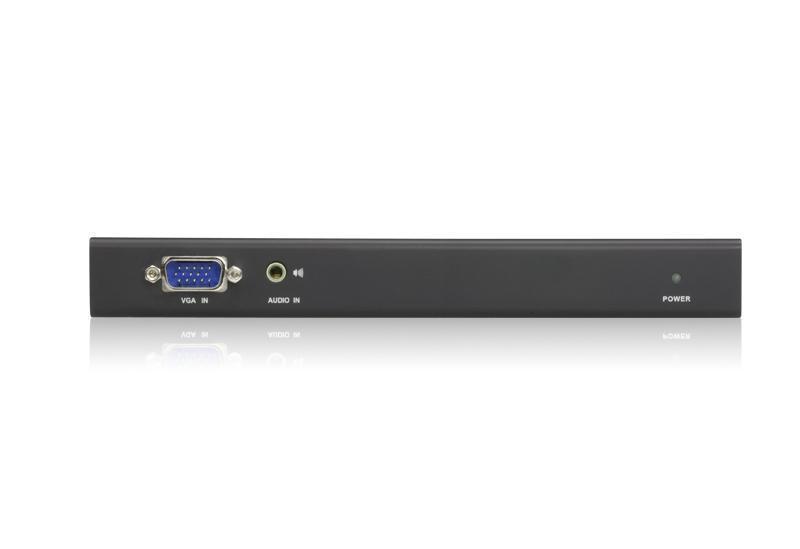

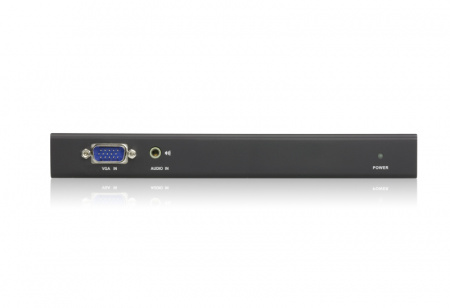

Разъемы	Видео вход	1 x HDB-15 штырьковый (синий)	Н/Д

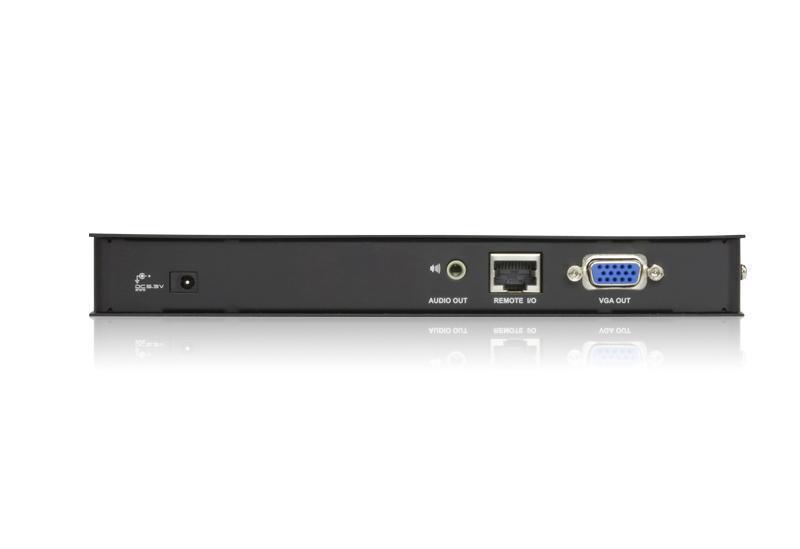

	Видео выход	1 x HDB-15, розеточный (синий)
	Звуковой вход	1 x стерео, мини-гнездо, розеточный (зеленый)	Н/Д
	Звуковой выход	1 x стерео, мини-гнездо, розеточный (зеленый)	Н/Д
	Устройство к устройству	1 x RJ-45, розеточный
	Питание	1 x пост. ток, гнездо (черный)
Переключатели	Компенсация / вверх	Н/Д	1 х кнопка	Н/Д
	Компенсация / вниз		1 х кнопка
	Цвет / вверх		Н/Д	1 х кнопка
	Выбрать / вниз			1 х кнопка
Индикаторы	Питание	1 (зеленый)	1 (зеленый)	Н/Д
	Соединение	Н/Д	1 (оранжевый)
	Компенсация изображения		1 (синий)
	B		Н/Д	1 (синий)
	G / Канал			1 (зеленый/ оранжевый)
	R / Питание			1 (красный/ зеленый)
Видео		Н/Д	1920x1200 при 60 Гц (30 м); 1600x1200 при 60 Гц (150 м) 1280x1024 при 60 Гц (200 м)	1920x1200 при 60 Гц (150 м); 1280x1024 при 60 Гц (300 м)
Потребляемая мощность		5,3 В пост. тока, 2,61 Вт	5,3 В пост. тока, 4,00 Вт	5,3 В пост. тока, 4,32 Вт
Внешние условия	Рабочая температура	0 - 50°C
	Температура хранения	-20...+60°C
	Влажность	0 - 80% относительная влажность, без конденсата
Физические характеристики	Материал корпуса	Металл
	Вес	0,47 кг
	Размеры (Д x Ш x В)	20,00 x 8,00 x 2,50 см

Комплектация
Трансмиттер: VE300T
1x VE300T
1х адаптер питания
1х комплект для монтажа в стойку
1x провод заземления
1x руководство пользователя
