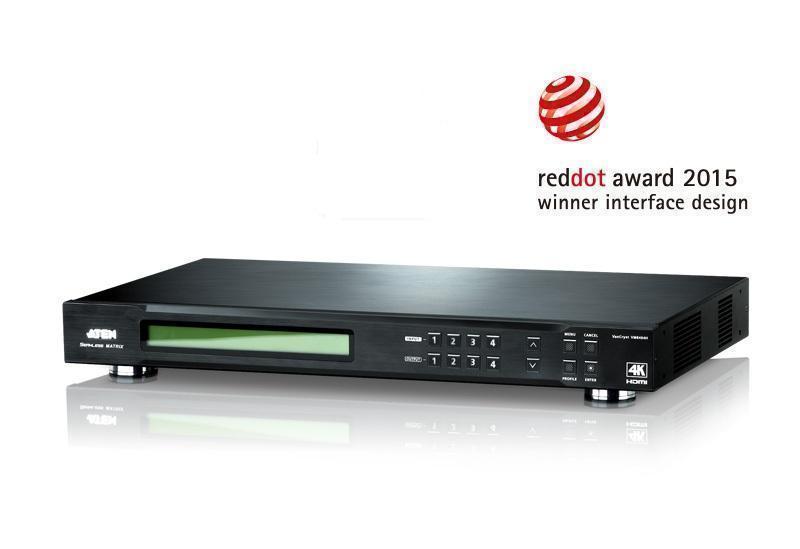

Матричный коммутатор ATEN VM6404H / VM6404H-AT-G

ATEN VM6404H – 4x4 Матричный Коммутатор, Масштабатор HDMI  4K, с функцией формирования видеостен

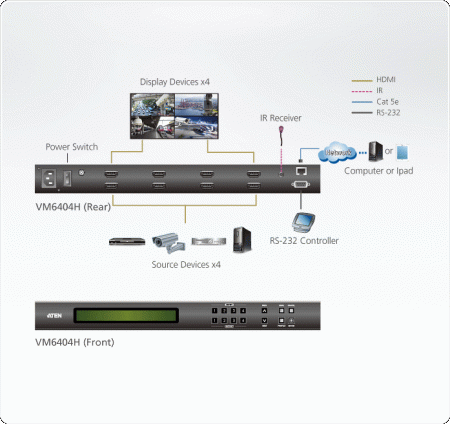

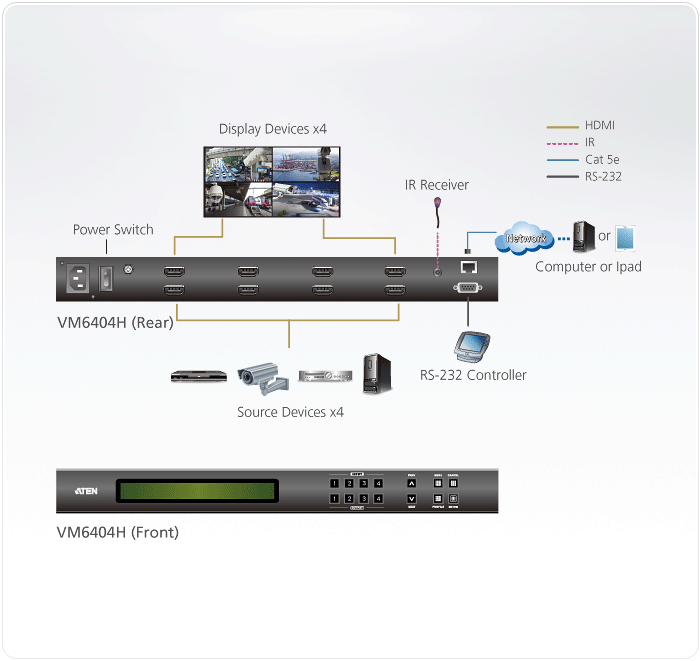

VM6404H-AT-G – Матричный Коммутатор ATEN VM6404H поддерживает два самых современных стандарта 4K видео разрешений: 3840 x 2160 и 4096 x 2160. VM6404H позволяет выполнять мощную обработку видео высокой четкости, выдавая изображение в разрешении 4K на четыре дисплея. Устройство поддерживает независимое подключение любого порта выхода к любому порту входа. Матричный HDMI коммутато VM6404H позволяет одновременно подключить 4 HDMI-источника к 4 различным устройствам отображения HDMI сигнала (мониторам, дисплеям или проекторам).
Специально разработанная технология «бесшовного» переключения использует матричную архитектуру FPGA, которая обеспечивает непрерывность потоков видео, управление ими в реальном времени и стабильную передачу сигналов.
Встроенная функция масштабирования изображений («scaler») позволит преобразовать исходные разрешения видеосигналов, в разрешения оптимальные для устройств отображения, сохраняя при этом наилучшее качество изображения на каждом из подключенных дисплеев.
Помимо базовых возможностей матричного коммутатора, VM5404H имеет функционал для создания видеостен, позволяющим с помощью простого графического интерфейса пользователя с доступом по сети создать до 8 настраиваемых профилей конфигурации, которые могут содержать различные макеты видеостен.

Характеристики ATEN VM6404H:

• Поддержка входных/выходных HDMI-подсоединений по схеме 4x4

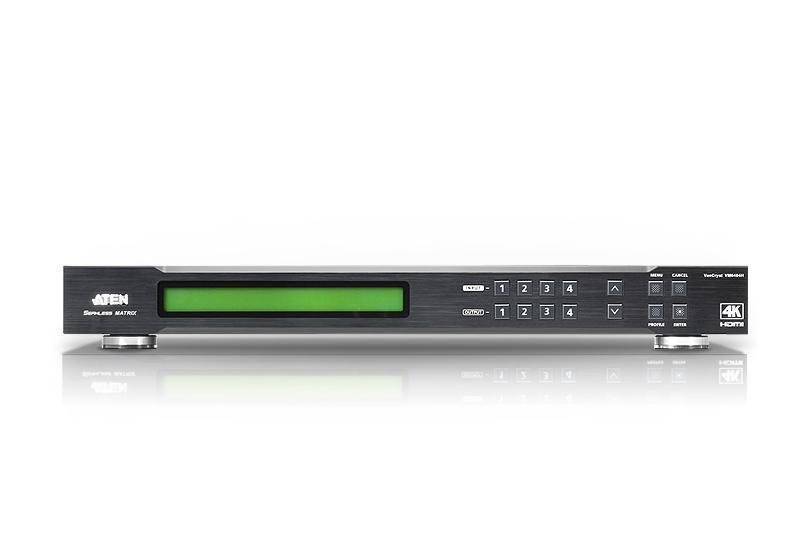

• Конфигурирование с помощью ЖК-экрана на передней панели / кнопок и ИК-пульта дистанционного управления
• Системное управление с помощью двунаправленного последовательного контроллера RS-232 / Ethernet / программы Telnet / кнопок на передней панели / ИК-пульта дистанционного управления и Web-интерфейса
• Встроенная функция масштабирования (скейлер) преобразует входные разрешения в наиболее подходящие для дисплеев, подсоединяемых к каждому порту вывода, поддерживая масштабирование 4K , как в большую, так и в меньшую сторону
• Поддержка технологии Seamless Switch™ – с лежащей в основе схемой ATEN FPGA объединяющую форматы видео для обеспечения непрерывности видеопотоков, переключения изображения в режиме реального времени и стабильность передачи сигналов
• Поддержка функции создания видео-стены – позволяющей с помощью простого графического интерфейса пользователя с доступом по сети создать до 8 настраиваемых профилей различных макетов видеостен
• EDID Expert – функция выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования лучшего разрешения на каждом из подключенных дисплеев
• Возможность обновления микропрограммы
• Возможность монтажа в стойку (высота 1U )

*Примечание: При использовании технологии Seamless Switch недоступны функции 3D, Deep Color и чересстрочные (interlace) разрешения (такие как 1080i). Для использования указанных режимов необходимо отключить технологию Seamless Switching.

Спецификация ATEN VM6404H-AT-G

Видеовход

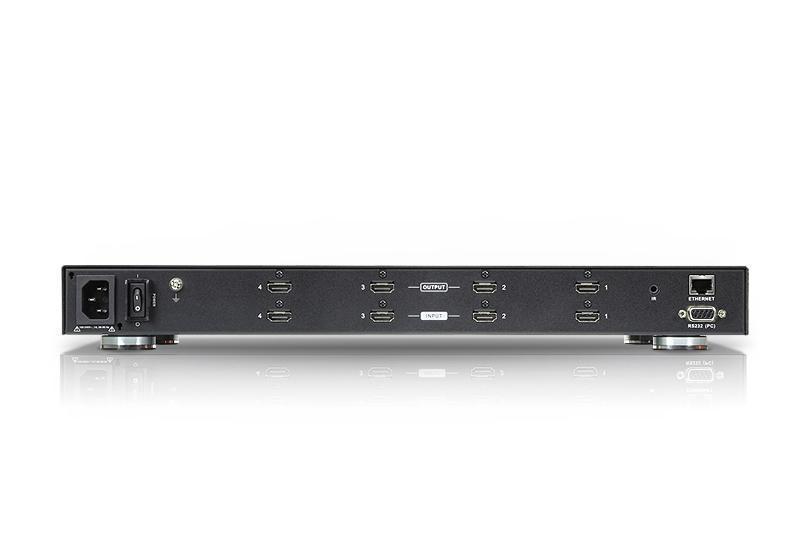

Интерфейсы	Гнездо HDMI тип А (черного цвета) - 4 шт.
Импеданс	100 Ώ
Макс. расстояние	1,8 м
Видеовыход
Интерфейсы	Гнездо HDMI тип А (черного цвета) - 4 шт.
Импеданс	100 Ώ
Макс. расстояние	15 м
Видео
Макс. скорость передачи данных	10,2 гбит/с (3,40 гбит/с на каждую полосу)
Макс. частота пикселизации	340 МГц
Соответствие	HDMI (3D, насыщенный цвет, 4K) Совместимость с HDCP 2.2; Consumer Electronics Control (CEC)
Макс. разрешение	До 4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0); 4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Макс. расстояние	До 15 м
Управление
RS-232	Разъем: Гнездо DB-9 (черного цвета)- 1 шт. Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет
ИК	Миниатюрное гнездо стерео (черного цвета) - 1 шт.
Параметры EDID	Режим EDID: По умолчанию/ Порт 1/ Ремикс/ Настраиваемый (поддержка Мастера EDID)
Питание
Разъемы	Гнездо переменного тока с 3 штырьками - 1 шт.
Номинальная входная мощность	100-240 В переменного тока; 50-60 Гц; 1,0 A
Потребление	120 В переменного тока, 47,6 Вт; 230 В переменного тока, 47,5 ВТ
Температура и влажность
Рабочая температура	0-50°C
Температура хранения	-20 - 60°C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	4.72 kg ( 10.4 lb )
Размеры (Д х Ш х В)	43.24 x 30.73 x 4.40 cm (17.02 x 12.1 x 1.73 in.)

Комплектация
1x Матричный HDMI коммутатор 4x4 4K с функцией масштабирования VM6404H
1x кабель питания
1x ИК-пульта дистанционного управления
1x ИК-приемник
1x набор для монтажа
1x пользовательское руководство
