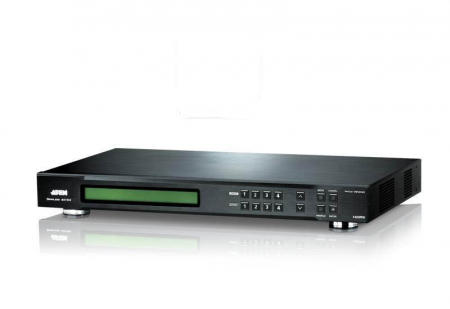

Матричный коммутатор ATEN VM5404H / VM5404H-AT-G

ATEN VM5404H – 4x4 Матричный Коммутатор HDMI аудио/видео с функциями масштабирования и формирования видеостен

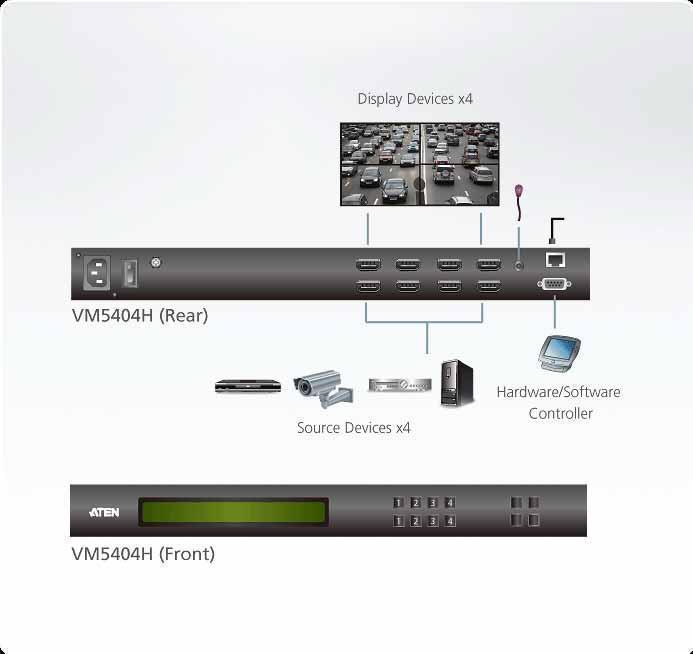

VM5404H-AT-G – Матричный Коммутатор ATEN VM5404H позволяет одновременно подключить четыре HDMI-источника к четырем различным устройствам отображения HDMI сигнала (мониторам, дисплеям или проекторам). Данное устройство поддерживает независимое подключение любого порта выхода к любому порту входа.
Специально разработанная технология «бесшовного» переключения использует матричную архитектуру FPGA, которая обеспечивает непрерывность потоков видео, управление ими в реальном времени и стабильную передачу сигнала.
Встроенная функция масштабирования изображений («scaler») позволит преобразовать исходные разрешения видеосигналов, в разрешения оптимальные для устройств отображения, сохраняя при этом максимальное качество сигналов.
Помимо базовых возможностей матричного коммутатора, ATEN VM5404H обладает существенными дополнительными возможностями, такими как формирование и управление видеостенами, что существенно расширяет сферу его применения.
Управление HDMI коммутатором VM5404H осуществляется кнопками на устройстве, через встроенный web-интерфейс, командами RS232 и при помощи ИК-пульта дистанционного управления. Устройство может встраиваться в системы управления с контроллерами верхнего уровня для централизованного управления по RS232.

Характеристики ATEN VM5404H:

• Соединяет 4 HDMI источника с 4 HDMI дисплеями
• Большое расстояние передачи сигналов - поддерживает до 15 м (24 AWG)
• HDMI (3D, Deep color); совместим с HDCP 1.4
• Функция создания видеостены – позволяет создать до 16 профилей соединения, которые могут содержать различные макеты видеостен, используя веб-интерфейс
• Встроенная высокопроизводительная функция масштабирования (скейлер) для достижения наилучшего качества изображения
• Простое переключение между несколькими источниками и дисплеями
• Поддержка технологии Seamless Switch – обеспечивающей непрерывность видеопотоков, переключение в режиме реального времени и стабильную передачу сигналов *
• Встроенный помощник по выбору EDID Expert – предлагающий простой способ выбор настроек EDID
• Конфигурирование и управление с помощью:

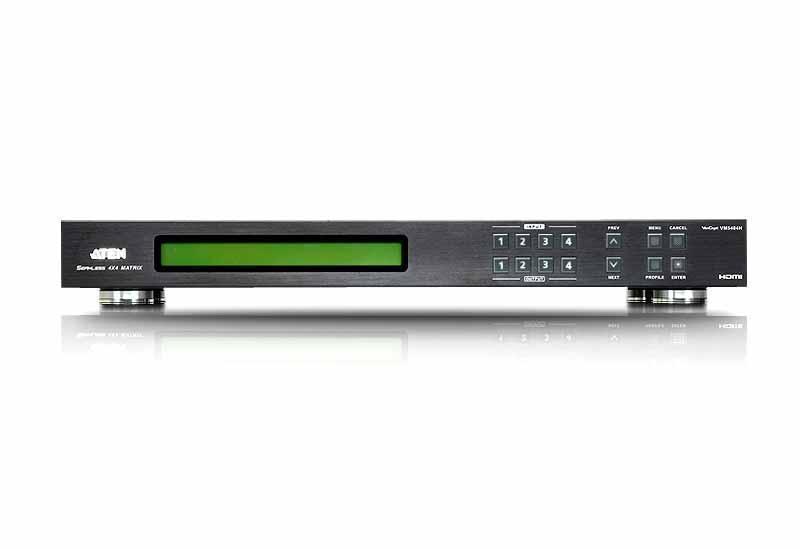

  • Кнопок и ЖК-экрана на передней панели
  • ИК-пульта дистанционного управления
• Системное управление с помощью:
  • Web-интерфейса на основе браузера
  • Последовательного контроллера
  • программы Telnet
• Встроенный двунаправленный порт RS-232 для управления
• Превосходное качество видео – поддержка разрешения HDTV 480p, 720p, 1080i and 1080p (1920 x 1080)
• Защита ESD для HDMI
• Поддерживает Dolby True HD and DTS HD Master audio
• Поддержка интерфейса Consumer Electronics Control (CEC) support
• Определение наличие питания – если источник HDMI-сигнала выключен, то VM5808H автоматически переключается на следующий включенный источник сигнала
• Поддерживает ИК-сигналы для дистанционного управления
• Возможность обновления микропрограммы
• Возможность установки в стойку

* Примечание: При использовании технологии Seamless Switch недоступны функции 3D, Deep Color и чересстрочные (interlace) разрешения (такие как 1080i). Для использования указанных режимов необходимо отключить технологию Seamless Switching.

Спецификация ATEN VM5404H-AT-G

Видеовход
Интерфейсы	Гнездо HDMI тип А (черного цвета) - 4 шт.
Импеданс	100 Ώ
Макс. расстояние	1,8 м
Видеовыход
Интерфейсы	Гнездо HDMI тип А (черного цвета) - 4 шт.
Импеданс	100 Ώ
Макс. расстояние	15 м
Видео
Макс. скорость передачи данных	6,75 гбит/с (2,25 гбит/с на каждую полосу)
Макс. частота пикселизации	225 MГц
Соответствие	HDMI (3D, насыщенный цвет) Совместимость с HDCP 1.4 Consumer Electronics Control (CEC)
Макс. разрешение	До 1080p
Макс. расстояние	До 15 м
Управление
RS-232	Разъем: Гнездо DB-9 (черного цвета) - 1 шт. Скорость (бит/с) и протокол: Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет
ИК	Миниатюрное гнездо стерео (черного цвета) - 1 шт.
Параметры EDID	Режим EDID: По умолчанию/ Порт 1/ Ремикс/ Настраиваемый (поддержка Мастера EDID)
Питание
Разъемы	Гнездо переменного тока с 3 штырьками - 1 шт.
Номинальная входная мощность	100 - 240 В переменного тока; 50-60 Гц; 1,0 A
Потребление	120 В переменного тока, 36,6 Вт, 230 В переменного тока, 37,5 Вт
Температура и влажность
Рабочая температура	0-50°C
Температура хранения	-20 - 60°C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	4.10 kg ( 9.03 lb )
Размеры (Д х Ш х В)	43.24 x 26.23 x 4.40 cm (17.02 x 10.33 x 1.73 in.)

Комплектация
1x матричный HDMI коммутатор VM5404H 4 x 4 с функцией масштабирования
1x кабель питания
1x ИК-пульт дистанционного управления
1x ИК-приемник
1x монтажный комплект
1x пользовательское руководство
