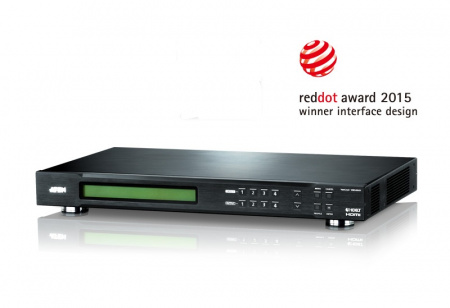

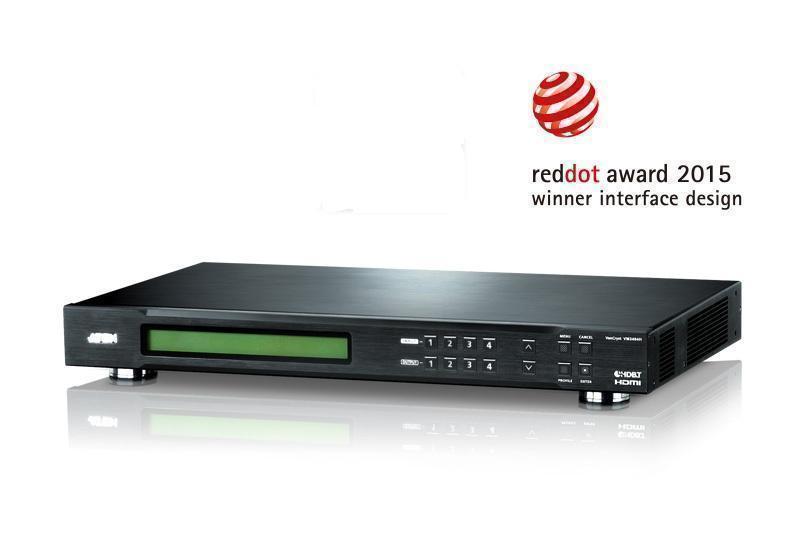

Матричный коммутатор ATEN VM3404H / VM3404H-AT-G

ATEN VM3404H – 4х4 Матричный Коммутатор видеосигналов HDM.I 4K/Full HD, HDBaseT-Lite, видеостены 2х2

VM3404H-AT-G – Mатричный Коммутатор ATEN VM3404H предназначен для коммутации 4 источников сигналов HDMI видео 4K/Full HD c 4 соответствующими устройствами отображения в любой комбинации.
Дополнительно устройство может коммутировать управляющие сигналы ИК и RS232. VM3404H имеет функционал формирования видеостены размером 2х2. Благодаря поддержки технологии HDBaseT-Lite устройство обеспечивает передачу сигналов к устройствам отображения на расстояние до 40/70 метров используя один кабель Cat 6a

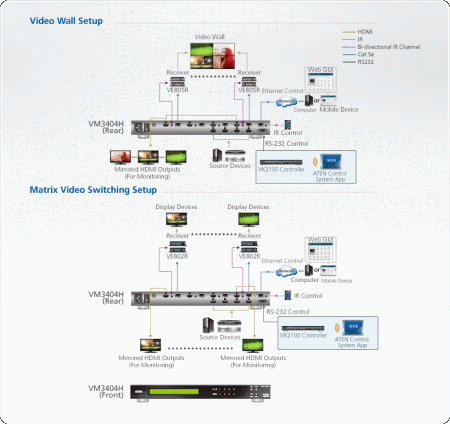

При использовании коммутатора VM3404H совместно с передатчиком (receiver) VE805R, поддерживается технология компании ATEN Seamless Switch™ и функция создания видeостен. Эксклюзивная технология Seamless Switch™ компании ATEN использует графический процессор на основе FPGA-матрицы, чтобы обеспечить непрерывное потоковое видео, управление в реальном времени и стабильную передачу сигнала от всех источников. Функция создания видео-стены позволяет с помощью простого графического интерфейса пользователя создать до 8 настраиваемых профилей конфигурации видеостен. Наличие функции Power over HDBaseT (POH) предоставляет возможность питания приемников VE802R по кабелю Cat 5e, что избавляет от необходимости использовать дополнительный адаптер питания.

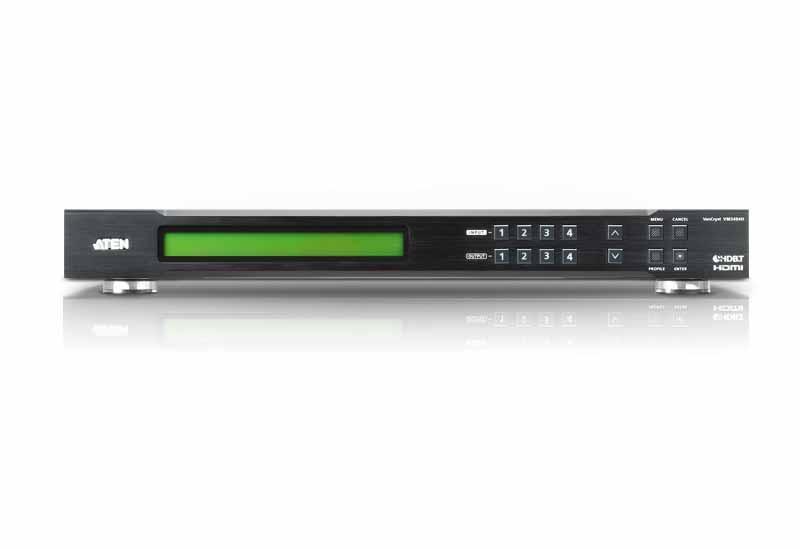

Коммутатор VM3404H имеет удобное управление с помощью кнопок передней панели, ИК-сигналов, RS-232 и Ethernet (Telnet / Web-интерфейс) соединений.

Характеристики ATEN VM3404H

• Поддерживает 4 HDMI-входа и зеркальные 4 HDMI- или HDBaseT- выхода
• Подключение с использованием HDBaseT - расширяет соединения между HDMI-устройствами расположенными на больших расстояниях с помощью одного кабеля Cat 5e/6/6a
• Поддержка функции HDBaseT Anti-jamming - предотвращает интерференцию сигнала во время передачи высококачественного видео
• Функция POH (Power over HDBaseT, питание по HDBaseT) - поддерживает передачу электропитания на большие расстояния от коммутатор к принимающему устройству (Receiver) по одному кабелю Cat 5e/6/6a* / **
• Поддержка технологии Seamless Switch™ – с лежащей в основе схемой ATEN FPGA, объединяющую форматы видео для обеспечения непрерывности видеопотоков, переключения изображения в режиме реального времени и стабильности передачи сигналов*
• Поддержка функции создания видео-стены - позволяющей с помощью простого графического интерфейса пользователя, создать настраиваемые профили макетов видео-стен*
• Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования лучшего разрешения на каждом из подключенных дисплеев
• Возможность управления несколькими способами - с помощью кнопок передней панели, ИК-сигналов, RS-232 и Ethernet (Telnet / Web-интерфейс) соединений
• Двунаправленные ИК-порты поддерживают полный диапазон частот ИК-сигналов от 30 кГц до 60 кГц (кабель-приемник ИК-сигнала входящий в комплект поддерживает диапазон частот от 30 кГц до 56 кГц)
• Поддержка функциональной возможности LockPro™ разработанной компанией ATEN для надежного закрепления HDMI-кабелей на устройствах
• Возможность обновления микропрограммы
• Возможность монтажа в стойку (VM3404H: высота 1U)

Примечание:
* Технология Seamless Switch™, функции создания видео-стены и питание по HDBaseT (POH) поддерживаются только при использовании совместимого приемника (Receiver).
** Модель VM3404H может обеспечить до 15,4 Вт / 48 В постоянного напряжения (DC) на порт и 35 Вт общей мощности; пожалуйста, убедитесь, что потребляемая мощность устройств, подключенных к VM3404H, не превышает этот предел.

Спецификация ATEN VM3404H-AT-G

Видеовход
Интерфейсы	Гнездо HDMI тип А (черного цвета) - 4 шт.
Импеданс	100 Ώ
Макс. расстояние	1,8 м
Видеовыход

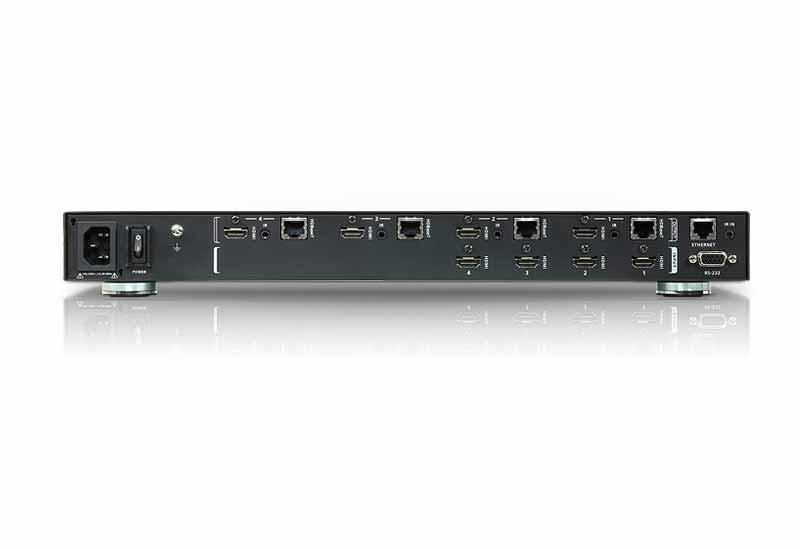

Интерфейсы	Гнездо HDMI тип А (черного цвета) - 4 шт.; Гнездо RJ-45 - 4 шт.
Импеданс	100 Ώ
Макс. расстояние	HDMI: до 15 м HDBaseT (Класс B): 4K до 35 м (Cat 5e/6) / 40 м (Cat 6a); 1080p при 60 м (Cat 5e/6) / 70 м (Cat 6a)
Видео
Макс. скорость передачи данных	10,2 гбит/с (3,4 гбит/с на каждую полосу)
Макс. частота пикселизации	340 МГц
Соответствие	HDMI (3D, насыщенный цвет, 4K); Совместимость с HDCP 1.4 Consumer Electronics Control (CEC) Совместимость с HDBaseT
Макс. разрешение	До 4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0); 4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Макс. расстояние	До 70 м
Управление
RS-232	Разъем: Гнездо DB-9 (черного цвета) - 1 шт. Скорость (бит/с) и протокол: Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет
ИК канал	Миниатюрное гнездо стерео (черного цвета) - 4 шт.; полнодиапазонная передача 30~60 КГц
Ethernet	Гнездо RJ-45 - 1 шт.
Параметры EDID	Режим EDID: По умолчанию / Порт 1 / Ремикс / Настраиваемый
Питание
Разъемы	Гнездо переменного тока с 3 штырьками - 1 шт.
Номинальная входная мощность	100 - 240 В переменного тока; 50-60 Гц; 1,0 A
Потребление	110V AC, 42.90 Вт; 220V AC, 41.58 Вт (без учета PoE)
Температура и влажность
Рабочая температура	0-50°C
Температура хранения	-20 - 60°C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	5.62 kg ( 12.38 lb )
Размеры (Д х Ш х В)	43.24 x 38.23 x 4.40 cm (17.02 x 15.05 x 1.73 in.)

Комплектация
1x матричный HDMI коммутатор с поддержкой HDBaseT-Lite VM3404H
1x кабель питания
1x комплект для монтажа в стойку
1x руководство пользователя
