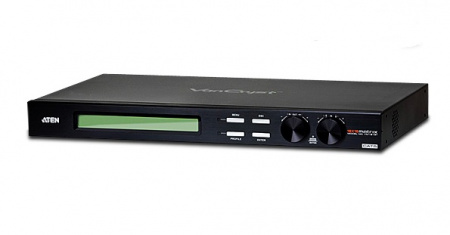

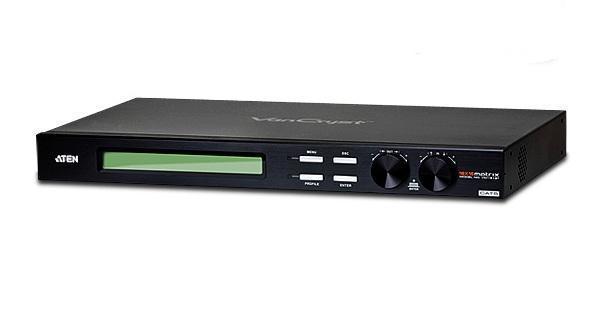

ATEN VM1616T – 16х16 Матричный коммутатор видеосигналов VGA и Аудио, по Cat 5, Matrix audio/video switch
VM1616T-AT-G – Матричный Коммутатор ATEN VM1616T представляет собой универсальное решение для коммутации аудио/видео сигналов и передачи их по кабелю «витая пара» Cat5. Используя это устройство, можно соединять любые 16 источников аудио/видео сигналов с 16+1 устройствами отображения.

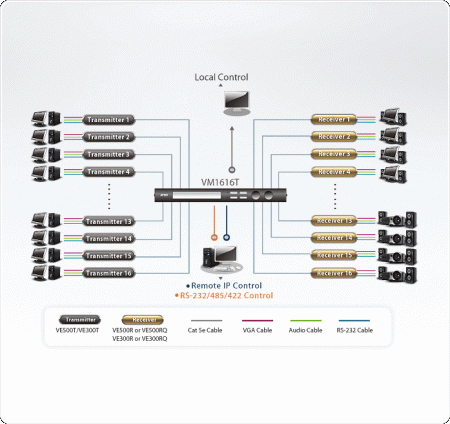

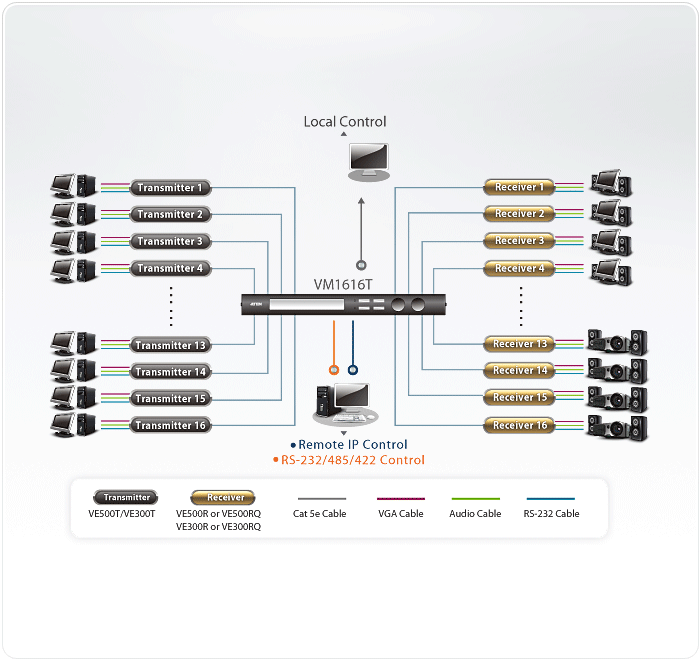

Устройство оборудовано 16 входными и 16+1 выходными портами RJ45 для подключения 16 передатчиков VE500T/VE300T и 16 приемников VE500R/VE500RQ/VE300R/VE300RQ по кабелю Cat 5 и одного локалного VGA монитора. Аудио/видео сигналы от источников передаются через передатчики VE500T/VE300T на матричный переключатель VM1616T, где коммутируются на требуемые порты и передаются через приемники VE500R/VE500RQ/VE300R/VE300RQ на устройства отображения (мониторы, экраны, проекторы и т.п.). Модель VM1616T предлагает несколько удобных способов переключения сигналов между источниками и мониторами: локально используются кнопки на лицевой панели и последовательный порт RS-232/ RS-485/RS-422, а дистанционно – веб-интерфейс и Интернет.

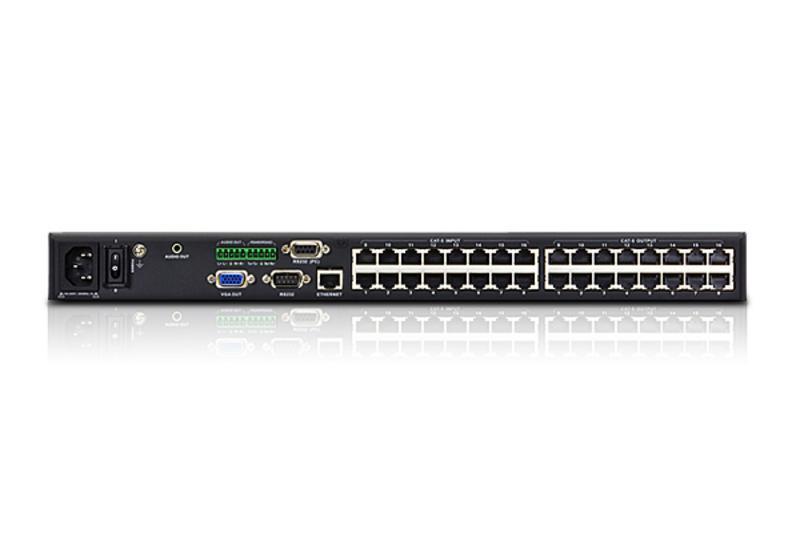

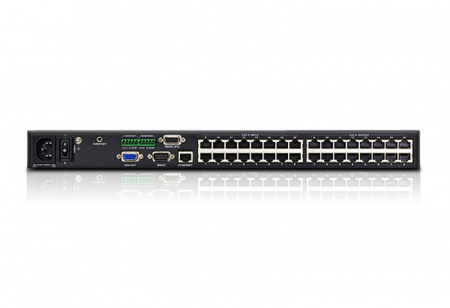

Кроме шестнадцати пар разъемов RJ45, данное устройство имеет порты для подключения одного локального монитора с динамиками, и контроллера по RS232.
Матричное медиа-решение является идеальным в случае расположения устройств воспроизведения аудио/видео на большом удалении и где при этом необходима универсальность и безопасность. VM1616T предназначен для применения в средах, требующих маршрутизации видеосигналов, таких как казино, транспортные и логистические центры, центры управления движением, комплексы охраны портовых сооружений, промышленные объекты и т. д.
Характеристики ATEN VM1616T
- Подключение любых 16 аудио/видео входов Cat 5 к любым 16 аудио/видео выходам Cat 5 при использовании аудио/видео удлинителя по Cat 5 VE500/VE300 от ATEN
- Большая дальность приема сигналов – до 300 м между передатчиками VE500T/VE300T и приемниками VE500R/VE500RQ, VE300R/VE300RQ
- Простота переключения между несколькими источниками и экранами
- Поддержка локальной работы:

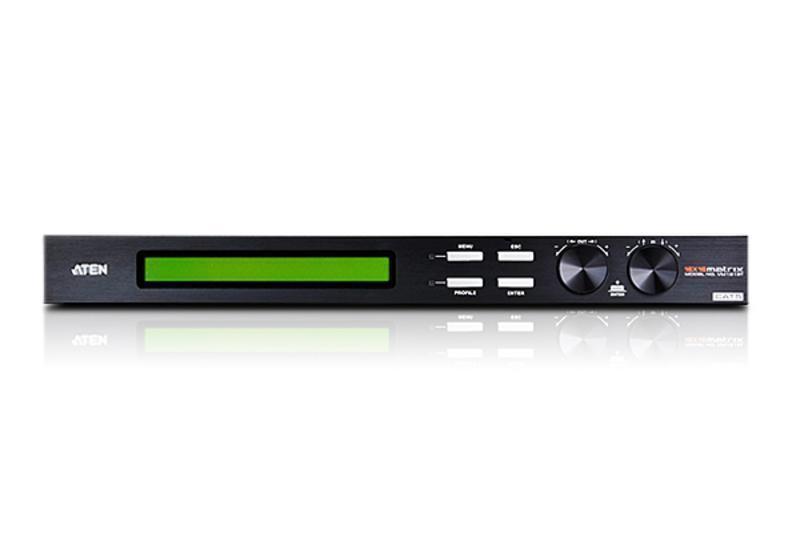

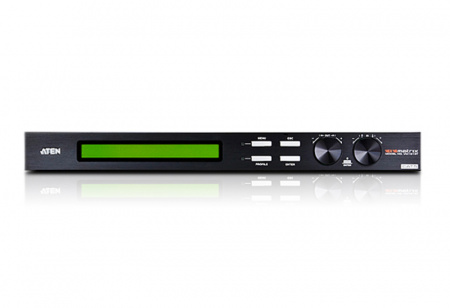

- • ЖК-дисплей и кнопки на передней панели
- • Последовательный контроллер
- Поддержка удаленной работы:
- • Графический интерфейс пользователя на основе браузера
- • Telnet
- Поддержка дополнительного локального источника – дополнительный выход
- Встроенный двунаправленный последовательный порт RS-232 для управления высокоуровневыми системами
- Поддержка видеоизображения высокого качества – до 1920 x 1200 при 60 Гц; DDC2B
- Поддержка стерео и сбалансированного звука
- Автоматическая и ручная настройка качества видео и звука
- Независимое переключении источников звука и видео – к любому источнику видео можно подключить любой источник звука
- Возможность обновления прошивки
- Возможность монтажа в системную стойку
Спецификация ATEN VM1616T-AT-G
| Видеовход | |
| Интерфейсы | Гнездо RJ-45 - 16 шт. |
| Импеданс | 100 Ώ |
| Видеовыход | |
| Интерфейсы | Гнездо RJ-45 - 16 шт. |
| Импеданс | 100 Ώ |
| Видео | |
| Макс. пропускная способность | 500 MГц |
| Макс. разрешение | До 1920 x 1200 (В зависимости от подключенного приемника) |
| Макс. расстояние | До 300 м (В зависимости от подключенного приемника) *Максимальное расстояние передачи между передатчиком и приемником составляет 300 м. |
| Аудио | |
| Выход | Сбалансированный: Разъем с невыпадающими винтами 5-полюсный - 1 шт. Стерео: Миниатюрное гнездо стерео (зеленого цвета) - 1 шт. |
| Управление | |
| RS-232 | Разъем: Гнездо DB-9 (черного цвета) - 1 шт., разъем DB-9 (черного цвета) - 1 шт. Конфигурации контактов последовательного управления: Разъем: Контакт 2 = Rx, Контакт 3 = Tx, Контакт 5 = Земля Гнездо: Контакт 2 = Tx, Контакт 3 = Rx, Контакт 5 = Земля Скорость (бит/с) и протокол: Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет |
| RS-485/RS-422 | Разъем с невыпадающими винтами 5-полюсный - 1 шт. |
| Ethernet | Гнездо RJ-45 - 1 шт. |
| Питание | |
| Разъемы | IEC C14 - 1 шт. |
| Номинальная входная мощность | 100 - 240 В переменного тока; 50-60 Гц; 1,0 A |
| Потребление | 120 В переменного тока, 34 Вт; 230 В переменного тока, 35 Вт |
| Температура и влажность | |
| Рабочая температура | 0-50°C |
| Температура хранения | -20 - 60°C |
| Влажность | 0 - 80% относительная влажность без образования конденсата |
| Физические свойства | |
| Корпус | Металлический |
| Масса | 3.63 кг. |
| Размеры (Д х Ш х В) | 43.24 x 27.12 x 4.40 см. |
Комплектация
1х аудио/видео матричный переключатель Cat 5 16x16 VM1616T
1х шнур питания
1x комплект для монтажа
2x клеммных колодки
1х инструкция по эксплуатации
