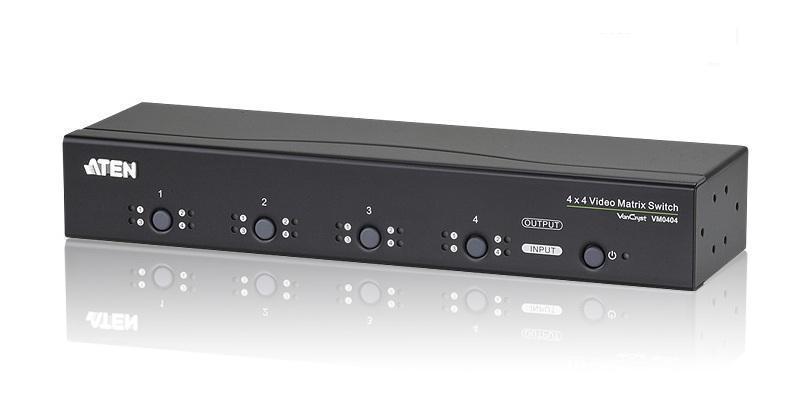

Матричный коммутатор ATEN VM0404 / VM0404-AT-G

ATEN VM0404 – 4х4  Матричный Коммутатор VGA и Аудио, Matrix audio/video switch

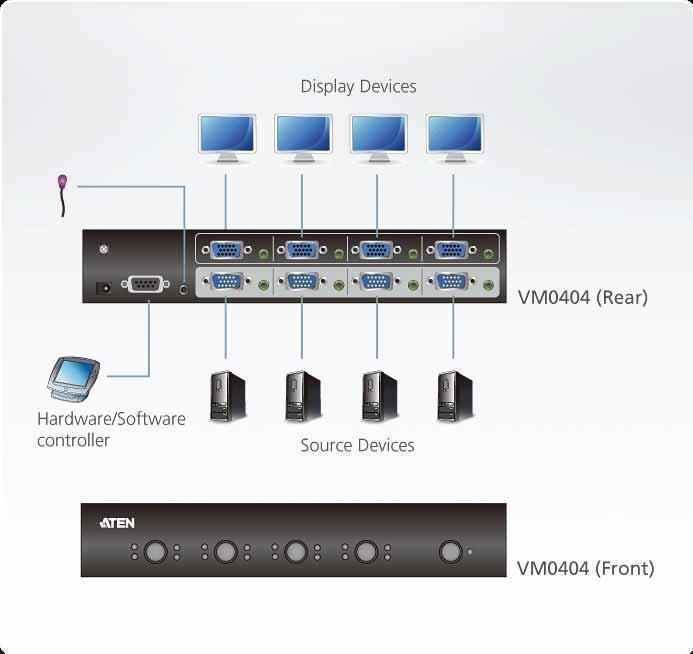

VM0404-AT-G – Матричный Коммутатор ATEN VS0404 обеспечивает возможность направлять аудио и видео сигналы VGA с 4 источников на 4 монитора или проектора и 4 динамика. Поддерживает независимое подключение каждого входа к любому либо ко всем выходам. Рекомендуется применять для проведения презентаций, а также использовать в других случаях, когда необходимо коммутировать видео и аудио сигнал из нескольких источников.
Матричная технология позволяет переключать сигналы с любого входа на любые выходы. Звуковые и видеосигналы могут коммутироваться независимо друг от друга, тем самым обеспечивая максимальную гибкость в решениях при передаче AV контента. В устройстве предусмотрена возможность управления по RS232 интерфейсу, благодаря чему устройство может встраиваться в систему, управляемую контроллером верхнего уровня.

Характеристики ATEN VM0404

• Подключение любого из 4 VGA-сигналов + аудиосигнала + аудиовыходов
• Большая дальность передачи сигнала – до 30 м
• Простое переключение между несколькими источниками и дисплеями
• Прост в управлении:

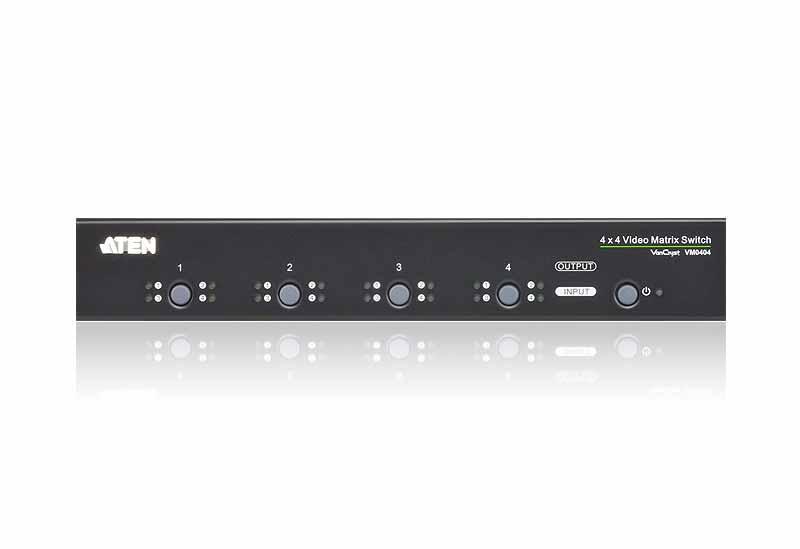

• • Кнопки на передней панели
• • Контроллер последовательного доступа RS-232
• Видео высокого качества – до 1920 x 1440; VGA, SVGA, XGA, SXGA, UXGA, и WUXGA (1920 x 1200)
• Пропускная способность до 300 МГц для стабильного видеопотока
• EDID Expert – выбирает оптимальные настройки EDID для плавного подключения дисплея
• Встроенный двунаправленный последовательный порт RS-232 для управления систем высокого класса*
• Независимое переключение аудио и видео источников – каждый вход может быть независимо подключен к любому или всем одновременно выходам
• Установка в стойку
• Цельнометаллический корпус

Спецификация ATEN VM0404-AT-G

Видеовход

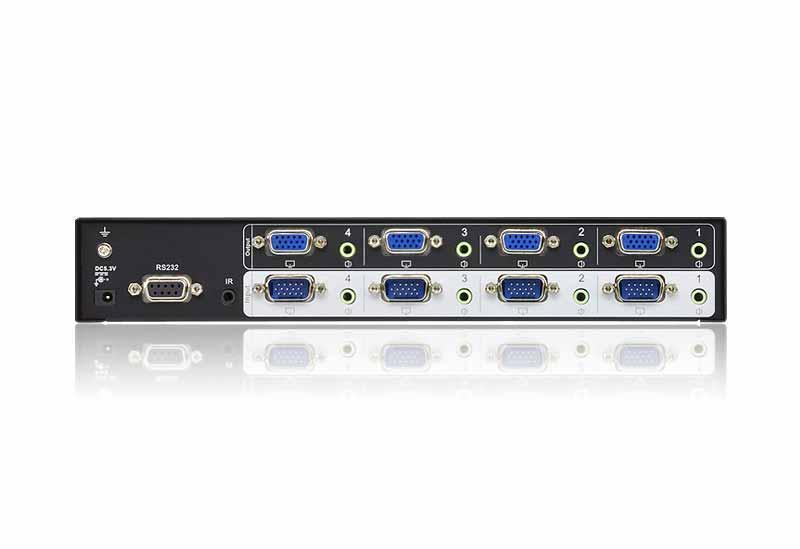

Интерфейсы	Разъем HDB-15 (синего цвета) - 4 шт.
Импеданс	75 Ώ
Макс. расстояние	1,8 м
Видеовыход
Интерфейсы	Гнездо HDB-15 (синего цвета) - 4 шт.
Импеданс	75 Ώ
Макс. расстояние	30 м
Видео
Макс. пропускная способность	300 MГц
Макс. разрешение	До 1920 x 1200
Макс. расстояние	До 30 м
Аудио
Вход	Миниатюрное гнездо стерео (зеленого цвета) - 4 шт.
Выход	Миниатюрное гнездо стерео (зеленого цвета) - 4 шт.
Управление
RS-232	Разъем: Гнездо DB-9 (черного цвета)- 1 шт. Скорость (бит/с) и протокол: Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет
ИК	Миниатюрное гнездо стерео (черного цвета) - 1 шт.
Параметры EDID	Режим EDID: По умолчанию / Порт 1 / Ремикс / Авто
Питание
Разъемы	Разъем для подключения питания постоянного тока (черного цвета) - 1 шт.
Потребление	5,3 В постоянного тока, 2,7 Вт
Температура и влажность
Рабочая температура	0-50°C
Температура хранения	-20 - 60°C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	0.87 kg ( 1.92 lb )
Размеры (Д х Ш х В)	26.00 x 7.61 x 4.40 cm (10.24 x 3 x 1.73 in.)

Комплектация
1x VM0404 4x4 матричный видеопереключатель с поддержкой звука
1x Адаптер питания
1x Инструкция пользователя
