Простое в использовании, безопасное и надежное решение упрощает мгновенное подключение широкого спектра последовательных устройств к локальной сети Ethernet на базе IP-соединений. Консольный сервер для защищенного удаленного доступа к последовательным портам модели SN3402P компании ATEN обеспечивает простое и быстрое подключение устройств с последовательным портом к сети Ethernet. Это позволяет удаленно получать доступ с компьютера, расположенного в любом месте, к последовательным устройствам RS-232. Благодаря наличию различных надежных возможностей консольный сервер SN3402P идеально подходит в применениях для управления коммерческими и промышленными процессами.
Защита от повышенного напряжения и изоляция для обеспечения стабильности системы

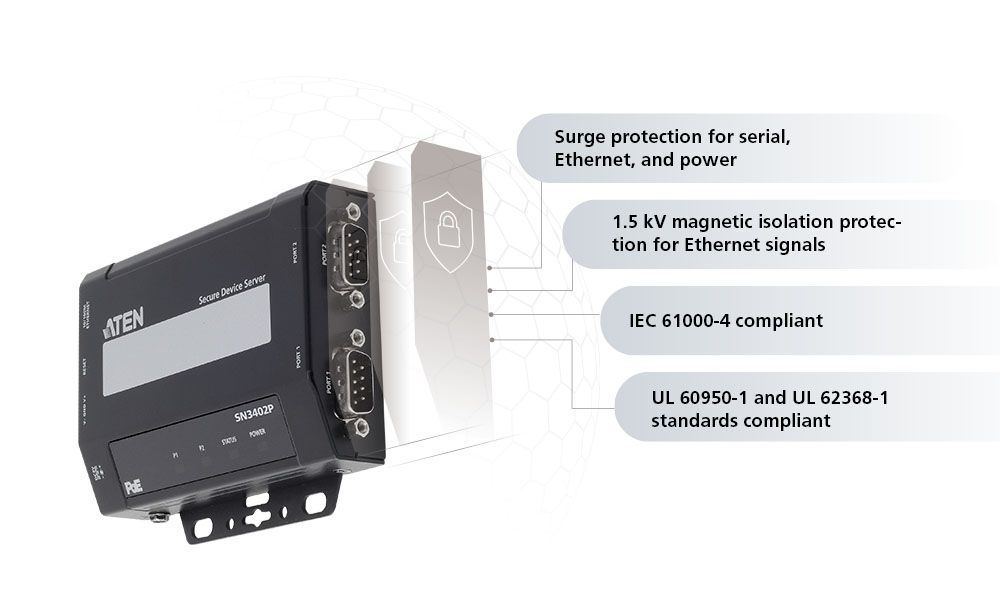

Для обеспечения безопасной и надежной работы защита от повышенного напряжения является жизненно важным аспектом скоординированной электрической защиты любого объекта. Учитывая это, в консольном сервере SN3402P реализована защита с магнитной изоляцией 1,5 кВ для сигналов Ethernet. Также устройство оснащено защитой от повышенного напряжения для последовательного порта, Ethernet и питания, которая предотвращает неконтролируемые перепады напряжения или тока. Помимо соответствия стандартам промышленной безопасности, он протестирован на соответствие требованиям IEC 61000-4 к форме импульсной волны для обеспечения стабильности и надежности системы.
Повышенный уровень безопасности устройств на каждом этапе
Растущее число кибератак в эпоху промышленного Интернета вещей может вывести системы из строя и привести к огромным потерям времени и денег. Во избежание потенциальных рисков уязвимости, предприятиям необходима многоуровневая система защиты для обеспечения безопасной передачи данных, включающая регулярные обновления микропрограммы, а также различные зашифрованные формы аутентификации и контроля доступа. Консольный сервер SN3402P оснащен функциями безопасности на каждом этапе, включая контроль доступа к сети и аутентификацию пользователей, целостность данных и конфиденциальность. Кроме того, в режиме работы с расширенными функциями безопасности, Вы можете получать любые необходимые эксплуатационные данные с места и при обеспечении передовой защиты.
Комплексные режимы безопасной работы
Для поддержки различных типов последовательных устройств, которые могут быть представлены в сети, консольным сервером SN3402P предлагается широкий выбор режимов работы, включая Real COM, TCP, Serial Tunneling консольное управление и UDP. В каждом режиме устройство поддерживает расширенные функции безопасности, позволяющие пользователям оптимизировать работу и обеспечить безопасную передачу последовательных данных. *UDP не работает в защищенном режиме.Простой и экономичный шлюз Modbus

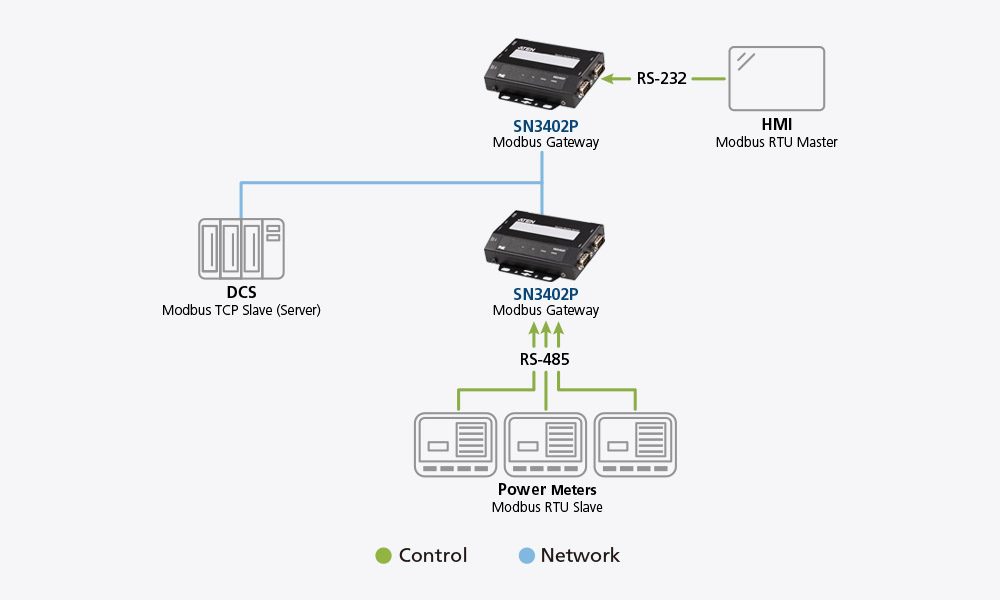

Можно использовать консольный сервер SN3402P в качестве стандартного шлюза Modbus для преобразования между протоколами Modbus TCP и Modbus RTU/ASCII. Он поможет беспрепятственно интегрировать последовательные slave-устройства Modbus в существующую сеть Modbus TCP, таким образом делая их доступными для последовательных master-устройств.
Простая настройка с помощью веб-консоли и консоли Telnet/SSH

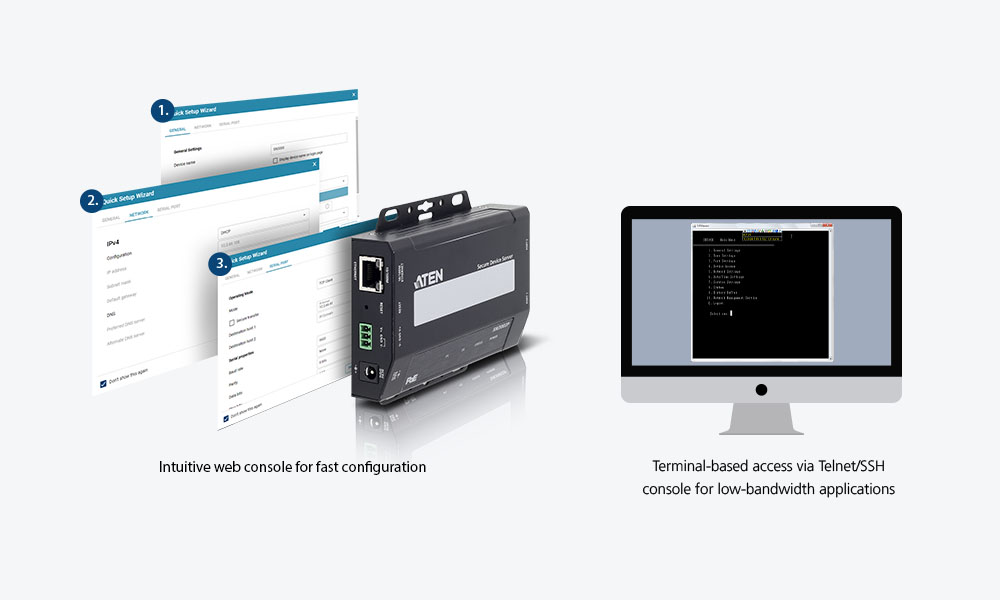

Настройка в 3 шага с помощью веб-консоли позволяет выполнить быструю установку консольного сервера SN3402P. При доступе через браузер предоставляется интуитивно понятная веб-консоль с многоязычными функциями. Она позволяет за 3 шага выполнить облегченную и быструю настройку и дальнейшее управление устройствами для активации использования, потребовав у пользователей в среднем всего 1 минуту. Кроме того, для решения с низкой пропускной способностью доступна консоль Telnet/SSH.
Простое устранение неполадок
Компания ATEN осознает всю серьезность потерь и утечки данных. Консольный сервер SN3402P оснащен буфером порта в 64 КБ для предотвращения потери данных в случае сбоя сети. Кроме того, уведомления о событиях будут отправляться автоматически по электронной почте SMTP и ловушках SNMP, при отключении последовательных устройств из-за сбоя питания или возникновения определенных пользователем ошибок. Кроме того, журналы системных событий доступны для записи и отслеживания истории действий и могут быть сохранены во внутренней памяти или на сервере Syslog. Поэтому пользователи в любое время могут получить данные для отслеживания и устранения неполадок.
Области применения
Консольный сервер SN3402P обеспечивает мгновенное подключение последовательных устройств к сети. Он может использоваться в различных коммерческих применениях и средах автоматизации промышленных процессов, требующих подключения устройств с последовательным портом к сети Ethernet. В таких как, POS, контроль доступа, системы SCADA, мониторинг окружающей среды и датчиков, удаленное управление устройствами и объектами, а также во многих других.
Универсальные варианты монтажа
Консольный сервер SN3402P гибко адаптируется к различным средам установки и может быть смонтирован различными способами. Поэтому Вы можете его легко установить в Вашей рабочей области. Возможные варианты монтажа: на стене, столе, на DIN-рейке или при необходимости в стойке (с использованием дополнительного комплекта VE-RMK1U).
Спецификация ATEN SN3402P-AX
| Разъемы | |
| Последовательный | 2 x разъема DB-9 |
| Сеть | 1 x гнездо RJ-45 |
| Питание |
1 x разъем для подключения источника постоянного тока 1 x 3-полюсная клеммная колодка 1 x RJ-45 (поддержка PoE, соответствие IEEE 802.3af) |
| Переключатели | |
| Сброс параметров | 1 x полу-утопленная кнопка |
| Светодиодные индикаторы | |
| Питание | 1 (Зеленого цвета) |
| Состояние | 1 (Желто-зеленого/красного цвета) |
| 10/100 Мбит/с | 2 (Зеленого/Оранжевого цвета) |
| Порты | 2 (Зеленого/Оранжевого цвета) |
| Входное напряжение |
Разъем постоянного тока: 9 В постоянного тока (с помощью дополнительного адаптера питания) Клеммная колодка: 9-48 В постоянного тока PoE: 48 В постоянного тока |
| Энергопотребление |
DC48V:1.30W:6BTU POE:1.48W:7BTU |
| Интерфейсы | |
| Последовательный |
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND RS-485-2w: Data+, Data-, GND Подтягивающий резистор высокого/низкого сопротивления для RS-485: 1 кОм, 150 кОм Скорость (бит/с): 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600 Биты данных: 5, 6, 7, 8 Контроль четности: None, Even, Odd, Space, Mark Стоповые биты: 1, 1.5, 2 Контроль потока: RTS/CTS, DTR/DSR, XON/XOFF |
| Сеть |
10/100 Base TX Встроенная магнитоизоляционная защита 1,5 кВ |
| Промышленные протоколы |
Ethernet подключение: Modbus TCP Client (Master), Modbus TCP Server (Slave) Последовательное подключение: Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave Макс. 16 соединений в режиме Modbus Master и 32 соединения в режиме Modbus Slave. |
| Соответствие |
EMC: EN 55032/35 EMI: CISPR 32, FCC часть 15B класс A EMS: IEC 61000-4-2 ESD: Контакт: 4 кВ; Воздух: 8 кВ IEC 61000-4-3 RS: от 80 МГц до 1 ГГц: 3 В/м IEC 61000-4-4 EFT: Мощность: 1 кВ; Сигнал: 0,5 кВ IEC 61000-4-5 Surge: Мощность: 2 кВ (адаптер питания), 1 кВ (клеммная колодка); Сигнал: 1 кВ IEC 61000-4-6 CS: от 150 кГц до 10 МГц: 3 В/м; от 10 кГц до 30 МГц: от 3 до 1 В/м; от 30 кГц до 80 МГц: 1 В/м IEC 61000-4-8 PFMF IEC 61000-4-11 DIPs Безопасность: соответствие стандартам UL 60950-1 и UL 62368-1 RoHS |
| Температура и влажность | |
| Рабочая температура | 0 - 60°C |
| Температура хранения | -40 - 75°C |
| Влажность | 5 ~ 95% рт. ст. без образования конденсата |
| Физические свойства | |
| Корпус | Металлический |
| Масса | 0.22 kg ( 0.48 lb ) |
| Размеры (Д х Ш х В) |
9.80 x 11.70 x 2.60 cm (3.86 x 4.61 x 1.02 in.) |
| Установка | на столе, настенный монтаж, монтаж на DIN-рейку, монтаж в стойку (с набором для установки VE-RMK1U) |
| Другие |
Потребляемая мощность 9 В постоянного тока: 1.19 Вт: 6BTU Адаптер питания продается отдельно. Набор для монтажа в стойку (VE-RMK1U) продается отдельно. |
| Примечание | Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ). |
Комплектация
1x консольный сервер с поддержкой PoE для защищенного подключения к устройствам с интерфейсом RS-232/422/4851x клеммная колодка
1x комплект подкладок под ножки (4 шт.)
1x комплект для монтажа на DIN-рейку
1x руководство пользователя
