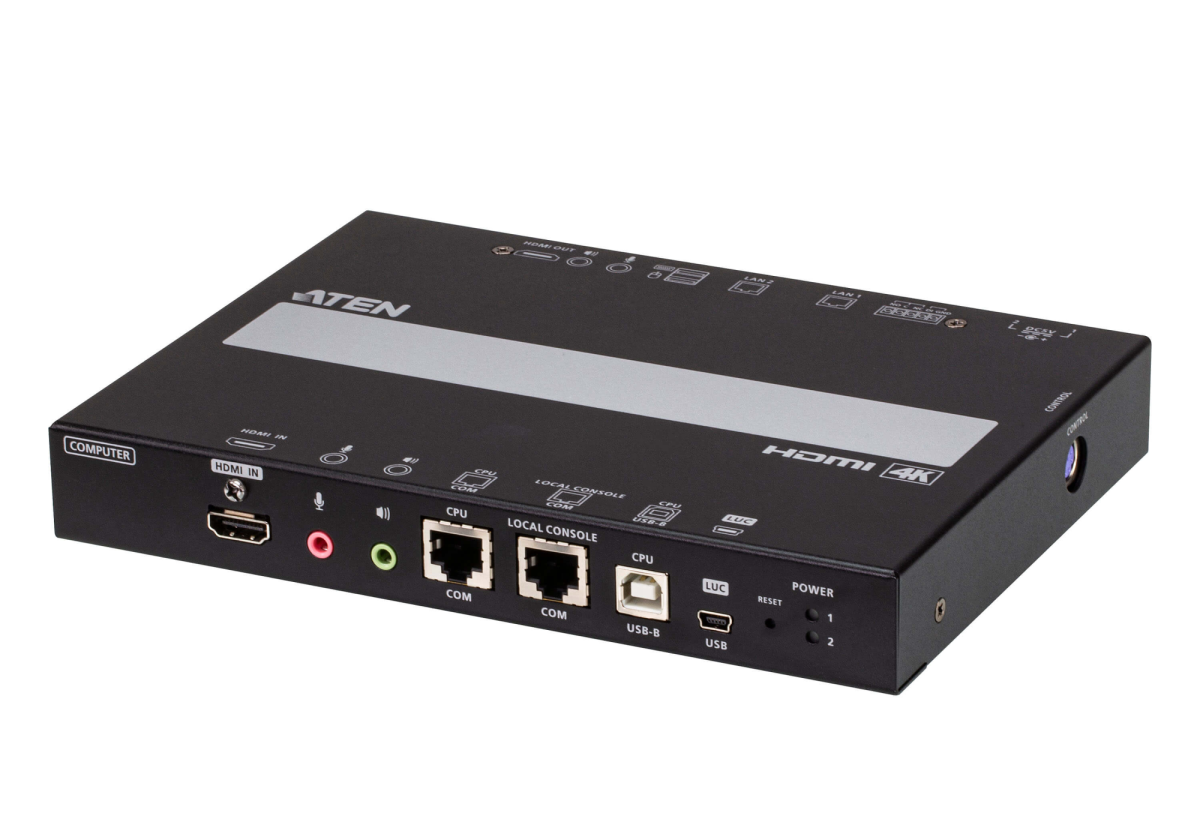

IP KVM переключатель ATEN RCMHD101U / RCMHD101U

ATEN RCMHD101U - 1-портовый 4K HDMI KVM-переключатель с доступом по IP и поддержкой 1-локального/удаленного сеанса совместной работы

1-портовый 4K HDMI KVM-переключатель с доступом по IP модели RCMHD101U специально разработан для применения на производственных линиях. Он позволяет получить удаленный доступ к изображению, звуку, мыши, клавиатуре, а также к функции поддержки виртуальных носителей рабочей станции, находящейся на производственной линии, для удобного управления с локальной и удаленной консолей. При этом на обеих консолях поддерживаются микрофон и динамики.

KVM-переключатель RCMHD101U оснащен графическим процессором на основе FPGA-матрицы, поддерживающим разрешение до 4K DCI (4096 x 2160 при 30 Гц), а также встроенным эксклюзивным API RCM от компании ATEN, что позволяет обеспечить оптимальную функциональность оптического распознавания символов (OCR), настраиваемую интеграцию системы и автоматизацию. Кроме того, используя RCMMS (программное обеспечение для управления удаленно расположенным оборудованием), интуитивно понятную централизованную платформу управления, обладающую режимом Panel Array (работа с массивом панелей), пользователи могут одновременно отслеживать, управлять и контролировать до сотен устройств RCM.

Для расширения возможностей своего применения на производственной линии KVM-переключатель RCMHD101U поддерживает сенсорную панель с интерфейсами USB/RS-232, уведомление в строке заголовка экранного меню, установку приоритета локальной консоли. Кроме того, при помощи дополнительной кнопки управления IP-доступом к KVM (2XRT-0015G) поддерживается включение или отключение права удаленного доступа к RCMHD101U по мере необходимости.

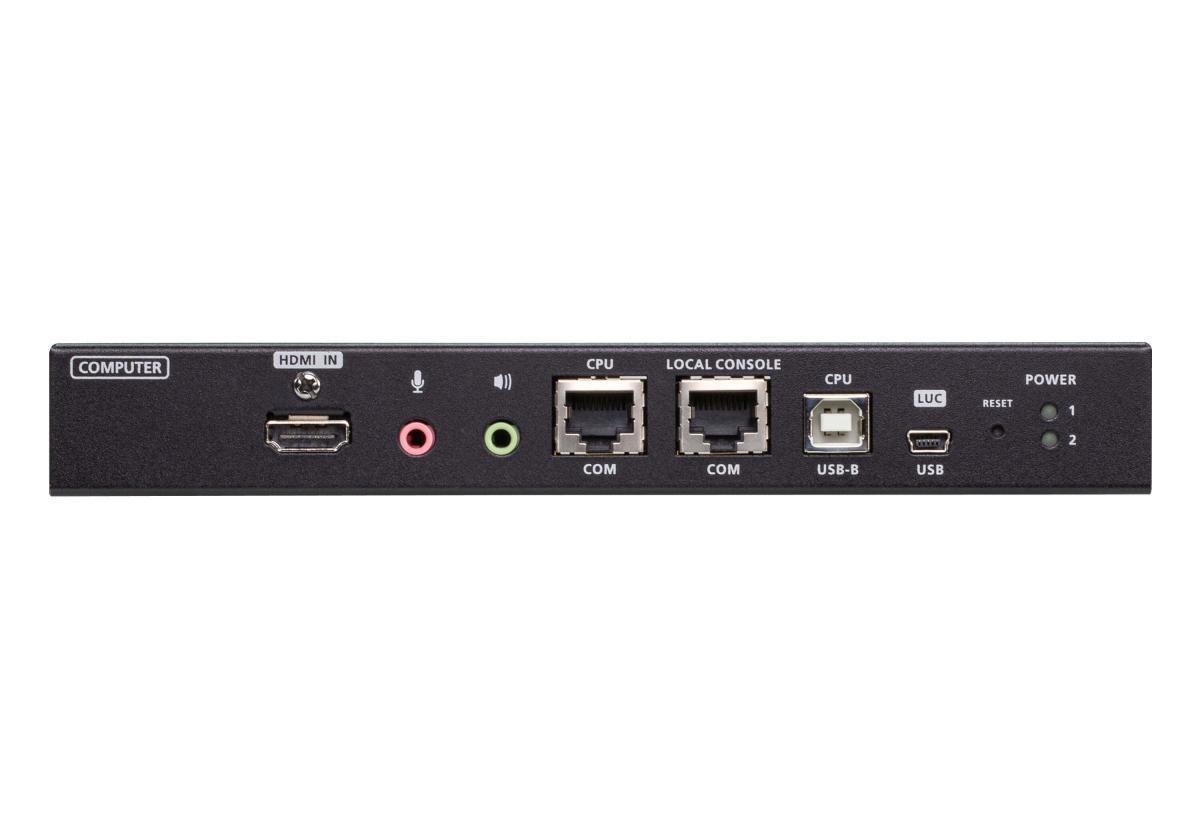

Для удобства работы, расположенный на передней панели порт мини-USB, оснащен функциональностью LUC (Laptop USB Console, USB-консоли на основе ноутбука). Просто подсоединив ноутбук к данному порту, пользователи могут получить доступ к любому компьютеру, подключенному к переключателю, что делает управление на месте еще более удобным. Тем самым, позволяя избежать необходимости в дополнительном мониторе, клавиатуре и мыши для повседневного обслуживания. Кроме того, функция поддержки виртуальных носителей (Virtual Media) позволяет с удаленной консоли организовать работу с файлами, устанавливать программное обеспечение и исправления на операционную систему, проводить диагностическое тестирование.

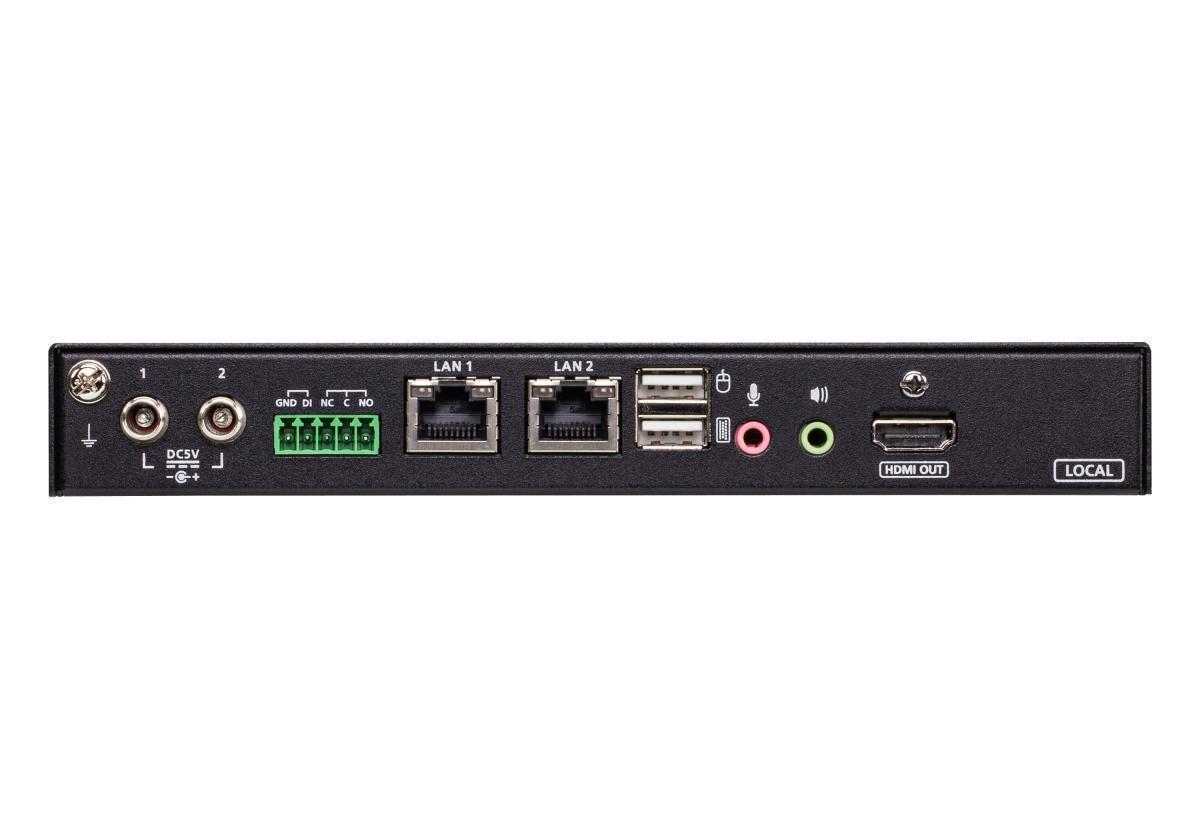

Для обеспечения бесперебойного подключения KVM-переключатель RCMHD101U оснащен двумя разъемами для локальной сети (LAN), а также возможностью подсоединения двух источников питания, что сделает его работу на производственной линии непрерывной и эффективной.

Объединяя все функциональные возможности, KVM-переключатель RCMHD101U представляет полное управление системой на различных объектах, при этом сокращая количество операторов, необходимых на объекте, снижая к минимуму потребность в занимаемом пространстве и максимально повышая эффективность работы персонала. Благодаря доступу по IP устраняется необходимость физического перемещения традиционного KVM-переключателя к каждому неисправному устройству. Пользователям предоставляется возможность сбора данных путем захвата с экрана дисплея и дальнейшего прямого анализа, используя оптическое распознавание символов. При этом они могут задействовать функции API для интеграции с программным обеспечением, получая выдающееся решение для высокотехнологичных производственных линий, требующих долговременного и надежного управления серверами по IP-подключению.

Основные особенности ATEN RCMHD101U

Эксклюзивные функции RCM-продуктов

• Поддержка кнопки управления IP-доступом к KVM (Access Control Box), позволяющей включать/отключать привилегии удаленного управления
• Поддерживает ПО RCMMS (программное обеспечение для управления удаленно расположенным оборудованием) для настраиваемого режима Panel Array, позволяющего операторам одновременно контролировать все машины
• Поддерживает эксклюзивный интегрированный RCM API с различными функциями для системных интеграторов, такими как оптическое распознавание символов (OCR)
• Уведомления в строке экранного меню (OSD) – мгновенно уведомляет пользователей о срочных событиях
• Установка приоритета локальной консоли – предоставляет локальной консоли приоритет над удаленными консолями для доступа к подключенному серверу
• Поддерживает передачу последовательных данных RS-232 для гибкости в управлении
• Поддержка сенсорной панели с интерфейсами RS-232/USB для простого и интуитивно понятного управления

Оборудование

• Компактный и изящный дизайн корпуса для оптимизации полезности использования пространства
• Наличие графического FPGA-процессора для наилучшего качества изображения
• Соответствие стандартам RS-232 DTE/DCE для управления по последовательному подключению
• Обеспечивает доступ по IP к KVM-переключателям с интерфейсом HDMI, не имеющим встроенного IP-функционала*
• Локальная консоль обеспечивает поддержку клавиатуры и мыши с интерфейсами USB**
• Порт мини-USB на передней панели с функциональностью LUC (USB-консоли на основе ноутбука)
• Два сетевых интерфейса со скоростью 10/100/1000 Mбит/с для резервирования соединения или работы с двумя отдельными IP-адресами
• Сдвоенный источник питания для обеспечения бесперебойного подключения
• Поддержка мультиплатформенных серверных сред: Windows, Mac, Sun, Linux и устройств последовательной передачи данных на базе VT100
• Функция поддержки виртуальных носителей
• Поддержка высокого разрешения изображения – до 4096 x 2160 при 30 Гц для локальной и удаленной консоли
• Поддержка звука – микрофон и динамики поддерживаются на локальной и удаленной консоли***

Примечание:
* При подключении к KVM-переключателям некоторые функции RCMDP101U могут не поддерживаться (например, некоторые KVM-переключатели не поддерживают функцию виртуальных носителей.
** Могут возникнуть проблемы с совместимостью при использовании клавиатур / мышей с функциями, зависящими от операционной системы, которые не предназначены для Windows.
*** RCMHD101U не поддерживает звук через HDMI и звук может передаваться только через аудио-порты 3,5 мм.

Управление

• До 64 учетных записей пользователей – до 32 одновременно работающих пользователей
• Управления правами консольного доступа
• Функция завершения сеанса – администраторы могут завершать текущие сеансы
• Регистрация событий и поддержка сервера регистрации на основе Windows
• Регистрация событий – RCMHD101U может регистрировать все происходящие на нем события и записывать их в базу данных с возможностью поиска
• Важные события системы отправляются по электронной почте и с помощью ловушек SNMP; также имеется поддержка системного журнала (Syslog)
• Возможность удаленного обновления микропрограммы
• Возможность доступа с помощью встроенного средства просмотра последовательных подключений или с помощью стороннего программного обеспечения (например, PuTTY) для сеансов Telnet и SSH
• Поддержка Out of Band – доступ по последовательному порту через коммутируемое соединение
• Режим совместного использования портов позволяет нескольким пользователям одновременно подключаться к серверу
• Режим совместного локального/удаленного использования позволяет легко предоставлять права совместного или исключительного доступа к консоли
• Интеграция с программным обеспечением для видеорегистрации событий ATEN CCVSR
• Поддержка консольных станций KVM-переключателей с доступом по IP компании ATEN (KA8270 / KA8280 / KA8278 / KA8288)
• Поддержка DDNS – позволяет сопоставить динамический IP-адрес, назначенный сервером DHCP, с именем хоста
• Поддержка экспорта/импорта учетных записей пользователей и параметров конфигурации
• Управление доступом через браузер – дополнительная функция безопасности, позволяющая разрешить/запретить доступ через браузер / по протоколам http/https
• Поддержка IPv6

Удобный интерфейс

• Средства управления на основе браузера и программ для ОС представляют собой унифицированный многоязычный интерфейс, что позволяет снизить затраты на обучение пользователей и повысить производительность
• Поддержка клиентов различных платформ (Windows, Mac, Linux, Sun)
• Поддержка различных браузеров (IE, Firefox, Safari, Opera, Netscape)
• Пользовательский интерфейс на основе только Web-технологий позволяет администраторам выполнять задачи без предустановленного программного обеспечения Java
• Полноэкранный, изменяемый или масштабируемый виртуальный удаленный рабочий стол
• Функция настройки быстрого запуска Magic Panel

Средства повышенной безопасности

• Поддержка считывателя смарт-карт/карт общего доступа (CAC)
• Поддержка внешней идентификации: RADIUS, LDAP, LDAPS и MS Active Directory
• Поддержка шифрования с использованием TLS 1.2 и 2048-битных сертификатов RSA для обеспечения безопасного входа пользователей через браузер
• Поддержка гибкого шифрования дает возможность пользователям использовать любую комбинацию 56-битного DES, 168-битного 3DES, 256-битного AES, 128-битного RC4 или случайные варианты для независимого шифрования данных с клавиатуры/мыши, видео и функции виртуальных носителей
• Поддержка фильтра IP/MAC
• Поддержка защиты паролем
• Закрытые ключи CA

Функция поддержки виртуальных носителей (Virtual Media)

• Функция поддержки виртуальных носителей позволяет организовать работу с файлами, устанавливать программное обеспечение и исправления на операционную систему, проводить диагностическое тестирование
• Работа с серверами с поддержкой USB на уровне операционной системы и BIOS
• Поддержка DVD/CD приводов USB 1.1 и USB 2.0, запоминающих устройств USB, жестких дисков и образов ISO

Виртуальный удаленный рабочий стол

• Настройка качества и допустимых отклонений видеосигнала для оптимизации скорости передачи данных; возможность использования монохромных цветов, а также задания порогов и настроек шума для сжатия данных в условиях малой полосы пропускания
• Полноэкранное или масштабируемое изображение
• Электронная доска сообщений для общения удаленных пользователей
• Экранная клавиатура с поддержкой нескольких языков
• Функция Mouse DynaSync™ – автоматически синхронизирует движения мыши на локальном и удаленном устройстве
• Поддержка макрокоманд выхода
• Доступ на уровне BIOS

Спецификация ATEN RCMHD101U

Разъемы
Порты консоли	2 x гнезда USB тип A (белого цвета) 1 x гнездо HDMI (черного цвета) 1 x миниатюрное гнездо стерео (зеленого цвета) 1 x миниатюрное гнездо стерео (розового цвета)
KVM порты	1 x гнездо USB тип В (белого цвета) 1 x гнездо HDMI (черного цвета) 1 x миниатюрное гнездо стерео (зеленого цвета) 1 x миниатюрное гнездо стерео (розового цвета)
Порты LAN	2 x гнезда RJ-45
Виртуальная среда	1 x гнездо мини-USB тип В
Питание	2 x разъема для подключения питания постоянного тока
Последовательный	2 x гнезда RJ-45
Управление	1 x 6-контактное гнездо Mini-DIN (фиолетового цвета)
Переключатели
Сброс параметров	1 x полу-утопленная кнопка (черного цвета)
Эмуляция
Клавиатура/ Мышь	USB
Светодиодные индикаторы
Питание	2 (зеленого цвета)
Видео	локальная консоль - 4096 x 2160 при 30 Гц удаленная консоль - 4096 x 2160
Энергопотребление	DC5V:10.07W:48BTU
Температура и влажность
Рабочая температура	0 - 50°C
Температура хранения	-20 - 60°C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	0.84 kg ( 1.85 lb )
Размеры (Д х Ш х В)	20.00 x 15.05 x 2.84 cm (7.87 x 5.93 x 1.12 in.)
Примечание	Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

Комплектация ATEN RCMHD101U

• 1x 1-портовый 4K HDMI KVM-переключатель с доступом по IP RCMHD101U
• 1x KVM-кабель
• 1x USB-кабель (USB-A — mini-USB)
• 1x адаптер питания
• 1x комплект для монтажа
• 2x фиксатора LockPro для HDMI-кабеля
• 1x комплект под опорные ножки
• 1x инструкция по эксплуатации
