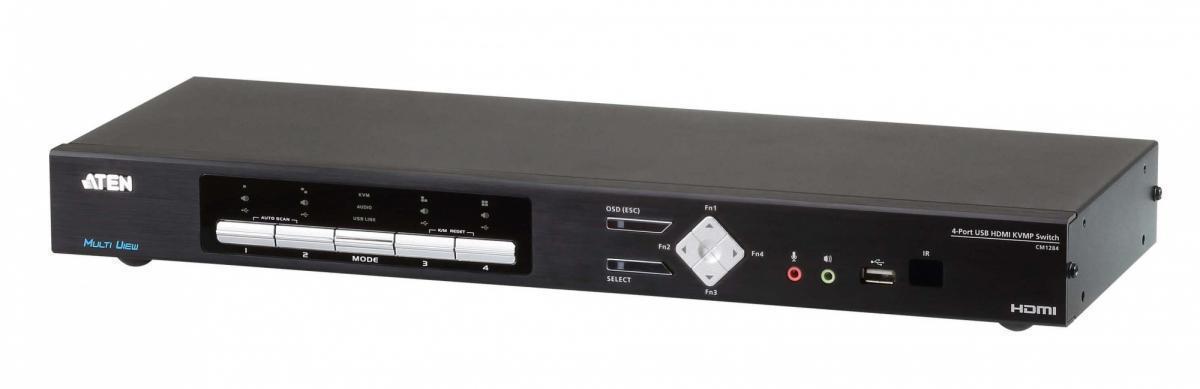

Настольный KVMP переключатель ATEN CM1284 / CM1284-AT-G

ATEN CM1284-AT-G - 4-портовый USB, HDMI KVM Переключатель, Multi-View (4096x2160)

CM1284 - 4-портовый, USB, HDMI, KVMP™-переключатель с функцией Multi-View компании ATEN повышает эксплуатационную эффективность работы в режиме реального времени. Он дает пользователям возможность эффективнее управлять данными, позволяя одновременно выбирать, переключать и отображать несколько источников видеосигнала с помощью независимо управляемых клавиатуры и мыши.

Улучшенные возможности видеовывода обусловлены использованием HDMI-подключения, которое поддерживает разрешение изображения до 4K (4096 x 2160 при 30 Гц). Оснащение консоли двумя видео-выводами обеспечивает пользователям возможность мониторинга в режиме реального времени. При этом один из выводов поддерживает несколько вариантов отображения: в режиме Quad View (видео-вывод с четырех компьютеров на один монитор в окнах одинакового размера), «изображение в изображении» (Picture in Picture, (PiP)), «изображение рядом с изображением» (Picture by Picture, (PbP), «изображение на изображении» (Picture on Picture,(PoP)), в то время, как другой вывод работает в полноэкранном режиме (Full Screen). Наличие у CM1284 функции Boundless Switching (безграничного или бесконтактного переключения) позволяет пользователям переключаться на другие видеоисточники, просто перемещая курсор мыши по окнам. Это упрощает мгновенный доступ к необходимому компьютеру и управление им.

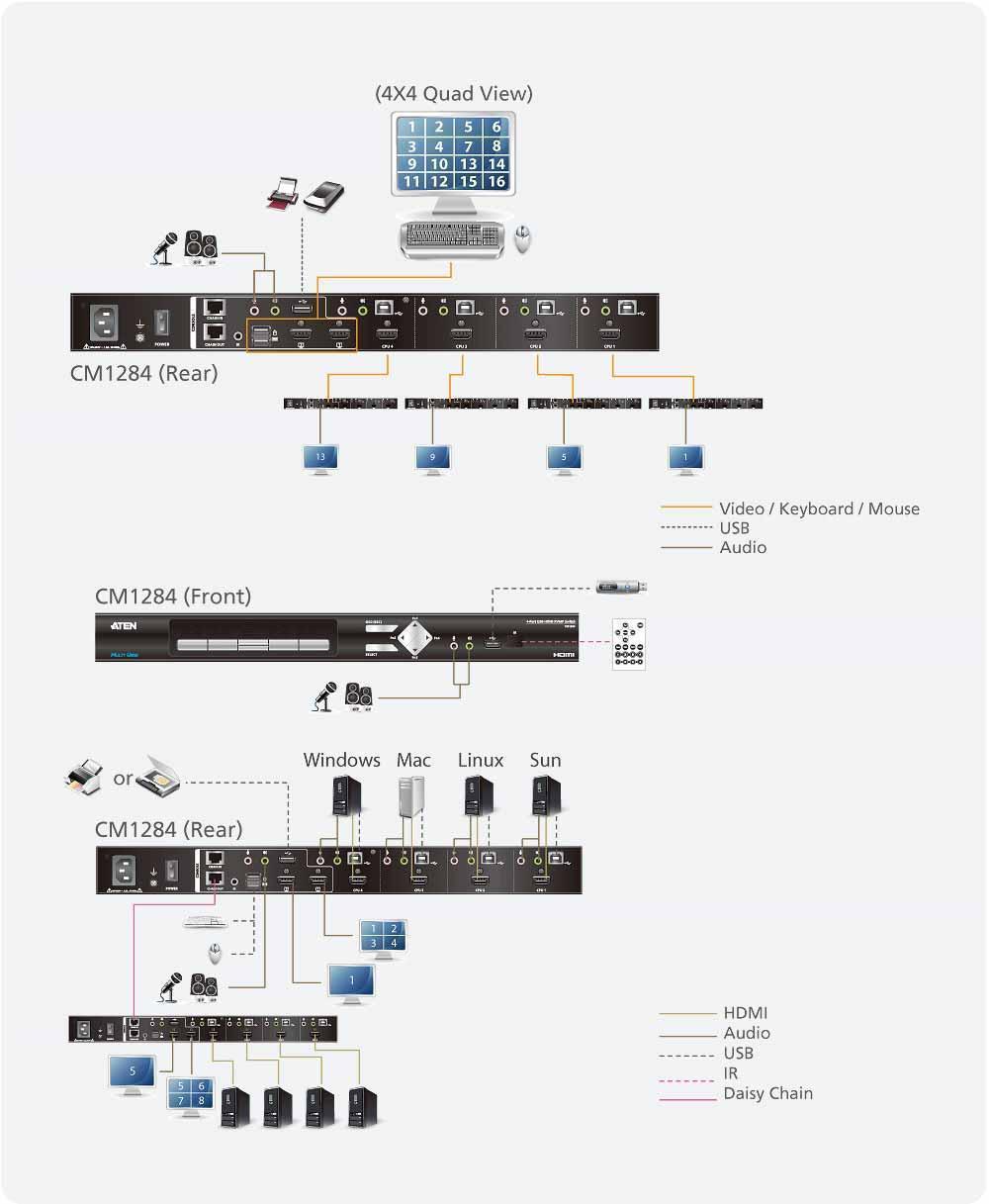

Для возможности управления дополнительными экземплярами (до 3-х штук, подключенных к 1-му основному) переключателя CM1284 с помощью одной консоли поддерживается режим гирляндного подключения (Daisy Chain Control, (DCC)). Также может использоваться режим соединения переключателей CM1284 каскадом (до 2-ух уровней и до 4-ех дополнительных экземпляров переключателя). Оба режима соединения позволяют увеличить количество одновременно отображаемых источников изображения до 16.

Учитывая постоянно растущий спрос на функционал Multi-View, переключатель CM1284 спроектирован для его удовлетворения и специально предназначен для применений, где необходим мониторинг в реальном времени, таких как: авиационная промышленность, торгово-финансовые операции и медицина.

Описание ATEN CM1284

• Возможность одновременного отображения на одном экране консоли до четырех источников видео в различных режимах, включая: Quad View (видеовывод с четырех компьютеров на один монитор в окнах одинакового размера), «изображение в изображении» (Picture in Picture, (PiP)), «изображение рядом с изображением» (Picture by Picture, (PbP), «изображение на изображении» (Picture on Picture,(PoP))
• Оснащение консоли двумя видео-выводами -  поддержка режима просмотра нескольких изображений (Multi-view) и полноэкранного режима (Full Screen)
• Возможность простого изменения размера и/или положения любого окна в режимах PiP или PbP согласно запросам пользователей
• Возможность конфигурирования системы с помощью передней панели, экранного меню (OSD), ИК-пульта дистанционного управления и команд последовательного интерфейса RS-232 – настройка режима отображения и выбор порта
• Поддержка высочайшего качества изображения - до 4K (4096 x 2160 при 30 Гц); YCbCr 4:2:2
• Наличие ниспадающего меню (Drop-down) – редактирование отображаемых окон, а также выполнение других функции с помощью мыши и экранной панели управления
• Возможность выбора компьютера с помощью кнопок на передней панели и «горячих клавиш», мыши и команд последовательного интерфейса *
• Поддержка функции Boundless Switching (безграничного или бесконтактного переключения) – позволяет для переключения на другие источники видео просто перемещать курсор мыши по окнам
• Поддержка функции Video DynaSync™ – эксклюзивная технология компании ATEN устраняет проблемы с отображением при загрузке и оптимизирует разрешение при переключении между различными источниками
• Поддержка EDID Expert™, которая  выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования наилучшего разрешения на подключенных устройствах
• Поддержка режима последовательного соединения (Daisy Chain Control, (DCC)) — управление с одной консоли максимум тремя дополнительными экземплярами переключателя CM1284
• Поддержка режима подключения переключателей каскадом (до двух уровней) — управление с одной консоли максимум 16 компьютерами (в режиме 4 x 4 Multi-view)
• Совместимость с HDCP 1.4
• Функция эмуляции/обхода клавиатуры на консоли, поддерживающая большинство мультимедийных клавиатур
• Функция эмуляции/обхода порта для мыши на консоли, поддерживающая большинство драйверов мыши и многофункциональные мыши
• Независимое переключение фокуса для выбора порта USB-периферии, звука и KVM-переключателя
• Поддержка определения состояния питания
• Функция автосканирования
• Возможность обновление микропрограммы через USB-порт компьютера
• Богатые низкие частоты обеспечивает качественное звучание в аудиосистемах 2.1
• Поддержка многоязычных клавиатурных раскладок – поддержка английской, французской, японской и немецкой клавиатур
• Возможность «горячего» подключения
• Поддержка комбинаций клавиатур через эмуляцию (для Sun / Mac)**

  *Переключение портов мышью поддерживается только в режиме эмуляции мыши и только при использовании 3-кнопочной USB-мыши с колесом прокрутки
  **Клавиатуры Mac эмулируются комбинациями клавиатуры ПК. Клавиатуры Mac работают только с компьютерами этих фирм

Спецификации

Компьютерные подключения	4
Выбор порта	Кнопки передней панели, «горячие» клавиши, ИК-пульт дистанционного управления, экранное меню (OSD), команды интерфейса RS-232
Разъемы

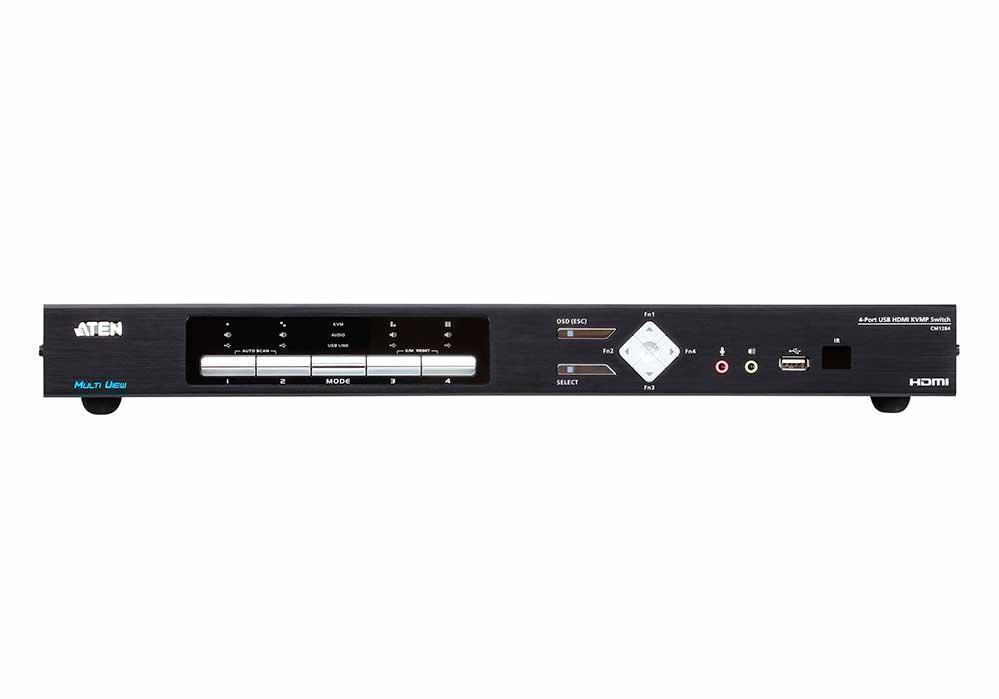

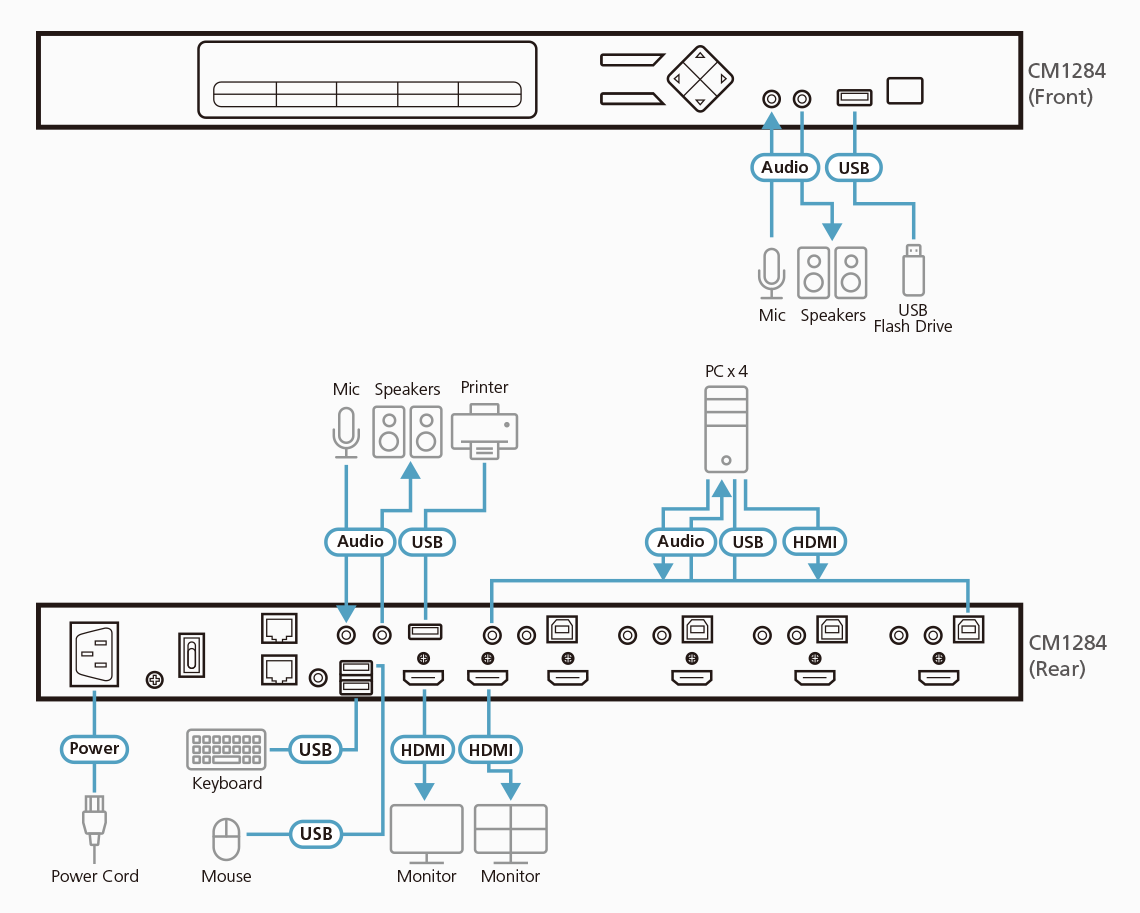

Порты консоли	2 x гнезда USB тип А 2 x гнезда HDMI (черного цвета) 2 x миниатюрных гнезда стерео 3.5мм (зеленого цвета; 1 x передняя панель, 1 x задняя панель) 2 x миниатюрных гнезда стерео 3.5мм (розового цвета; 1 x передняя панель, 1 x задняя панель) 2 x гнезда RJ-45

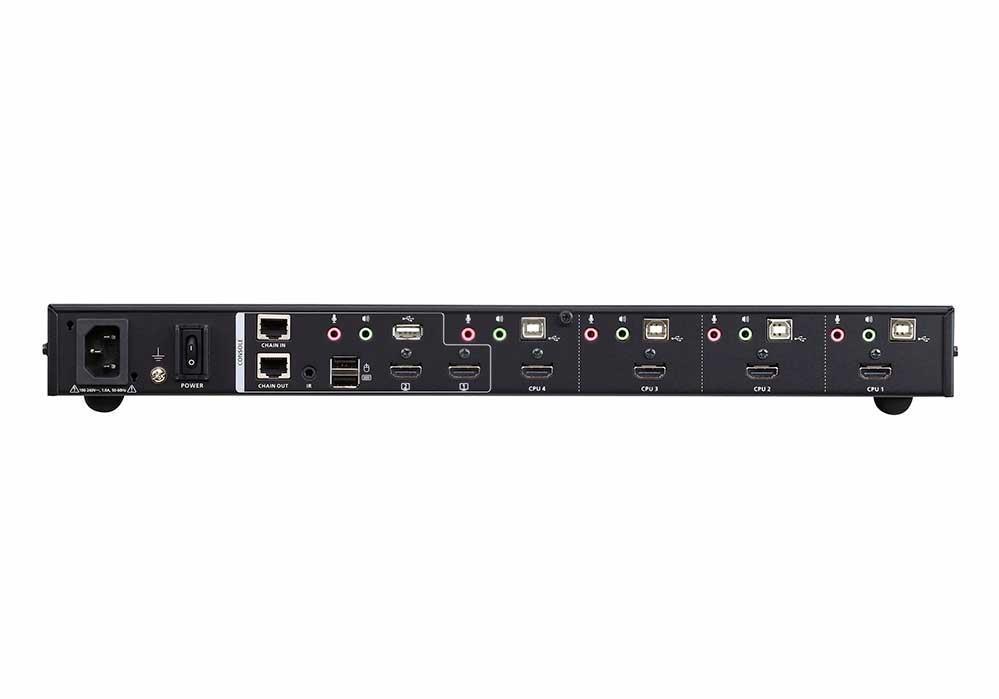

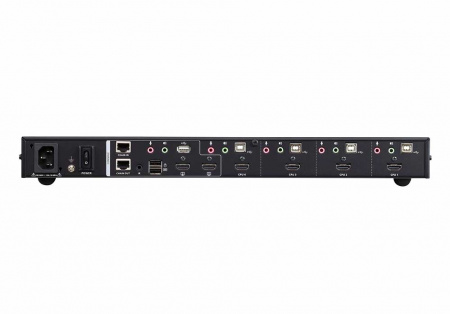

Порты KVM (Компьютера)	4 x гнезда USB тип В (белого цвета) 4 x гнезда HDMI (черного цвета) 4 x миниатюрных гнезда стерео 3.5мм (зеленого цвета) 4 x миниатюрных гнезда стерео 3.5мм (розового цвета)
Питание	1 x разъем IEC320
USB концентратор	2 x гнезда USB 2.0 тип А (1 x передняя панель, 1 x задняя панель)
Переключатели
Выбрано	11 x кнопок
Светодиодные индикаторы
KVM	4 (оранжевого цвета)
Аудио	4 (зеленого цвета)
USB	4 (зеленого цвета)
Эмуляция
Клавиатура/ Мышь	USB
Видео	4096 x 2160 при 30 Гц; YCbCr 4:2:2
Интервал проверки	5, 10, 15, 30, 60, 90 секунд (по-умолчанию: 5 секунд)
Номинальная входная мощность	100–240 В переменного тока; 50–60 Гц; 1 A
Энергопотребление	AC110V:16.0W:101BTU AC220V:14.8W:95BTU
Температура и влажность
Рабочая температура	0-40°C
Температура хранения	-10-60°C
Влажность	0-80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	2.46 кг
Размеры (Д х Ш х В)	43.72 x 16.40 x 4.40 см

Комплектация

• 1x 4-портовый, USB, HDMI, KVMP™-переключатель CM1284 с функцией Multi-View
• 4x специальных KVM-кабеля (HDMI, USB, звук)
• 1x шнур питания
• 1x ИК-пульт дистанционного управления
• 1x комплект для монтажа в стойку
• 1x руководство пользователя
