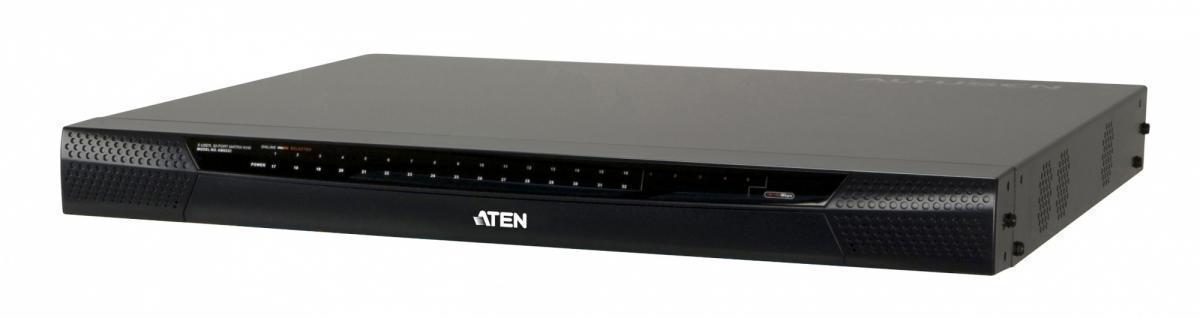

Матричный KVM коммутатор ATEN KM0532 / KM0532-AX-G

ATEN KM0532 – 5 консольный, 32 портовый, Матричный KVM Коммутатор, по Cat 5e/6, с Аудио

KM0532-AX-G – Матричный KVM коммутатор ATEN KM0532 позволяtт с 5 консолей независимо и одновременно управлять до 32 серверами, подключенными напрямую по Cat 5.
Matrix KVM Switches ATEN предназначены для современных центров обработки данных, которым требуется надежный, с высокой степенью защиты доступ к множеству серверов и управление их работой.
Матричные KVM переключатели обеспечивают неблокируемый доступ и возможность гибкого расширения системы и предоставляют высококачественные сеансы видеосвязи для безопасного управления в реальном масштабе времени всеми устройствами центра обработки данных.
С автоматической коррекцией расфазировки и с системой автоматической компенсации уровня сигнала (ASC) — Матричные KVM Переключатели обеспечивают высокое качество видеосигнала, передаваемого по кабелю категории 5e/6, поддерживая разрешение 1280x1024 при 60 Гц на расстоянии до 300м.
Первый в индустрии графический интерфейс пользователя, работающий в полноэкранном режиме, предлагает список древовидной структуры всех установленных устройств, что обеспечивает удобство навигации, доступа и управления, позволяя экономить время на обучение и повысить эффективность работы пользователя.

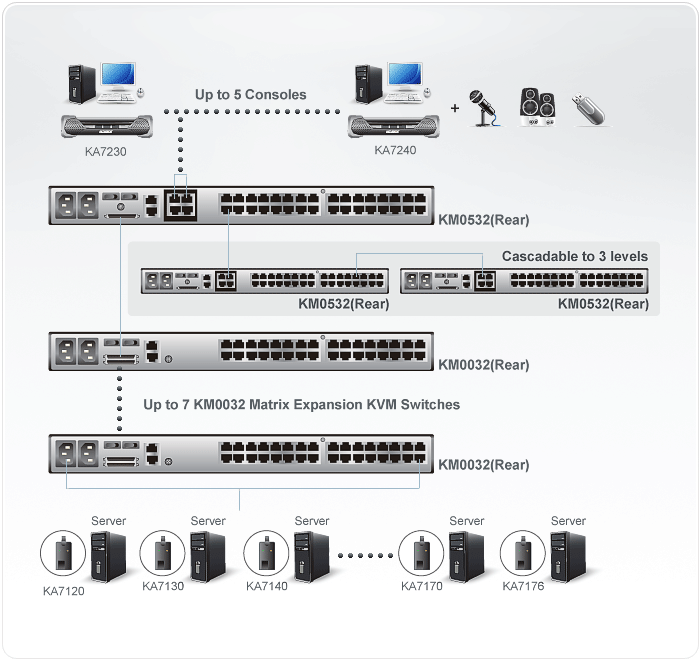

KM0532 могут управлять тысячью серверами через 3-уровневое каскадирование или каскадное подключение 7 дополнительных ведомых KVM-переключателей (KM0032, 32-портовый KVM-переключатель).
Функция Virtual Media позволяет администраторам пересылать файлы, приложения и заплатки ОС и проводить диагностику на сервере с удаленного CD-ROM. Поддержка Cat 5 - упрощает работу с кабелями и ослабляет требования к серверной комнате.

Характеристики ATEN KM0532:

Оборудование

• С пяти консолей можно независимо и одновременно управлять 32 непосредственно подключенными к переключателю серверами
• Гибкие возможности расширения – система может расти в соответствии с вашими потребностями:
  • Возможность гирляндного подключения к главному переключателю до 7 матричных расширительных KVM-переключателей
  • Допускается трехуровневое каскадное подключение переключателей
  • Поддержка каскадного расположения KH1508/KH1516/KN2116A/KN2124v/KN2132/ KN2140v/ KN4116/ KN4124v/ KN4132/ KN4140v, переключение
  • Поддержка расширения консоли – допускается подключение к серверам системы до 18 консолей, при этом используются соединительные кабели двойного вывода KVM KA7178 или конфигурация Dual Root *

• Поддержка звука для мультимедийных устройств
• Резервное питание для круглосуточной бесперебойной работы
• Поддержка различных платформ: PC, Mac, Sun, а также доступ к консолям последовательной передачи данных – любой тип консоли может управлять компьютерами любого типа; поддержка смешанных комбинаций (PS/2 и USB) как на стороне консоли, так и на стороне компьютера
• Компактная конструкция – при монтаже в стойке занимает 1U рабочего пространства

* Поддержка конфигурации Dual Root зависит от версии прошивки

Удобный интерфейс

• Полноэкранный графический интерфейс пользователя – экономит время и затраты на обучение, и повышает эффективность работы пользователей
• Встроенный веб-интерфейс упрощает настройку и управление системой
• Комбинированное древовидное меню – все подключенные устройства представлены в одном древовидном меню, что упрощает доступ и управление
• Список портов автоматически пополняется при добавлении станций – при изменении последовательности станций автоматически изменяются имена портов
• Многоязычный интерфейс пользователя – английский, немецкий, японский, корейский, традиционный китайский, упрощенный китайский и русский
• Режим упрощения экранного меню позволяет ограничить функциональность для любых типов учетных записей пользователей

Удобное управление портами

• Компьютеры выбираются с помощью графического интерфейса пользователя или горячих клавиш
• Управление доступом на уровне портов – пользователи имеют доступ только к тем портам, для которых они авторизованы – независимо от того, идет речь о единичной станции или многоуровневой системе
• Переключатель пульта управления позволяет производить установку системного пульта управления для соединений портов, что упрощает просмотр и эксплуатацию компьютеров
• С помощью горячей клавиши «Нажать на видео» пользователи могут перемещать подключения к порту от одного пульта управления на другой для просмотра и работы
• Пользователи могут одновременно пользоваться функциями нескольких компьютеров – пользователь может работать и слушать музыку на одном компьютере, и при этом использовать виртуальный носитель на втором
• Функция MultiView поддерживает группирование для доступа через один порт к компьютеру, подключенному к нескольким портам с применением нескольких видеокарт
• Функция Multicast Audio обеспечивает доступ к одному порту KVM пульта управления для нескольких пользователей, позволяя им прослушивать звуковые файлы, передаваемые по данному порту
• Различные режимы работы портов обеспечивают гибкость в управлении серверами:
• • Сканирование – позволяет автоматически отслеживать выбранные пользователем компьютеры
• • Исключительно – предоставляет пользователю, который первым обратился к порту, исключительные права просмотра и управления до тех пор, пока он не перестанет обращаться к этому порту
• -Занять – предоставляет пользователю, который первым обратился к порту, право управления этим портом, в то время как другие пользователи могут только просматривать его
• • Использовать совместно – позволяет нескольким пользователям одновременно обращаться и управлять портом
• Поддержка широковещания позволяет одновременно выполнять одну команду на нескольких серверах
• Отключение функции Панель инструментов – отключение отображения Панели инструментов на экране при использовании горячей клавиши «панель инструментов». При этом пользователь немедленно возвращается к графическому интерфейсу пользователя

Управление

• Поддержка до 1024 учетных записей пользователей и 255 учетных записей групп
• Трехуровневая защита паролем: супер-администратор, администратор и пользователь
• Строгая политика использования паролей с такими возможностями как истечение срока действия пароля, необходимость смены пароля, отключение учетных записей и истечение срока действия учетной записи
• Режим входа с выключением экранного меню позволяет осуществлять неавторизованный вход
• Режим входа с выключением RS-232 позволяет осуществлять неавторизованный вход через последовательный терминал
• Интеллектуальное назначение пути – главная станция системы с каскадированием или гирляндным подключением может назначать пользователям оптимальный путь
• Интеграция Power Over the NET™ для управления питанием
• Функция назначения питания позволяет связывать KVM порты переключателя с розетками питания PDU´s для удаленного управления питанием серверов через интерфейс переключателя
• Поддержка управления портом RS-232 позволяет администратору управлять доступом портов KVM для всех подключенных к переключателю консолей - это позволяет использовать один интерфейс для назначения любой консоли к любому порту KVM
• Управление сеансами – возможность закрывать сеансы позволяет администраторам выводить пользователей из системы
• Сохранение и восстановление настроек и данных учетных записей пользователей
• Возможность одновременного обновления прошивки на всех подчиненных переключателях системы с гирляндным или каскадным подключением, и на всех подключенных соединительных кабелях
• Номер адаптера – данные настройки соединительного кабеля хранятся в адаптере, что позволяет не настраивать заново адаптер при перемещении сервера на новый порт
• Поддержка удаленной авторизации; RADIUS, LDAP, TACACS, LDAPS и MS Active Director
• Поддержка серверов ATEN Log Server и Syslog Server

Виртуальный носитель

• Поддержка виртуального носителя позволяет отображать содержимое носителей данных на подключенных к переключателю серверах, что позволяет операторам переносить файлы, устанавливать приложения, обновлять ОС и проводить диагностические тестирования с одной консоли
• Работа с серверами с поддержкой USB на уровне операционной системы и BIOS
• Поддержка приводов DVD/CD и запоминающих устройств USB
• Поддержка одновременной установки считывателей смарт-карт и виртуальной среды на компьютерах, соединенных при помощи соединительных кабелей KA7177

Видео

• Дисплей пользователя автоматически подстраивается под разрешение на удаленных серверах
• Высочайшее качество видеоизображения – 1280 x 1024, 60 Гц, на расстоянии до 300 метров
• Get and store EDID monitor information for updates on KVM adapters for optimum display resolutions
• Автоматическая компенсация сигнала (ASC) обеспечивает оптимальное качество видеоизображения на расстоянии до 300 метров между компьютерами и консолями – настройка DIP-переключателей не требуется
• Улучшенное качество передачи видеоизображения, благодаря поддержке автоматической компенсации перекоса для модуля пульта управления KA7240, и обновленная версия кабеля с адаптером KVM серии *

* При использовании соединительного кабеля KVM серии KA7xxx.

Спецификация ATEN KM0532-AX-G

Компьютерные подключения
Прямое	32
Подключения к консоли	5
Выбор порта	Графический интерфейс пользователя, клавиша быстрого вызова

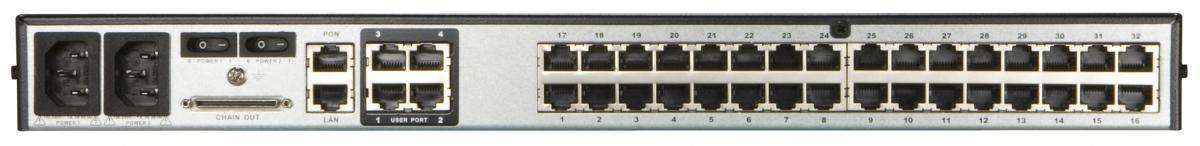

Разъемы
Порты консоли	Гнездо RJ-45 - 5 шт.
KVM порты	Гнездо RJ-45 - 32 шт.
Порты гирляндного подключения	Гнездо VHDCI 68 (черного цвета) - 1 шт.
Порты LAN	Гнездо RJ-45 - 1 шт.
PON	Гнездо RJ-45 - 1 шт.
Питание	IEC 60320/C14 - 2 шт.
Переключатели
Сброс параметров	Полузаглубленная кнопка - 1 шт.
Питание	Круглодисковая кнопка - 2 шт.
Обновление микропрограммы	Ползунок - 1 шт.
Светодиодные индикаторы
Порт KVM (В сети/ Выбрано)	32 Двухцветный (Зеленого/ Оранжевого или Красного цвета)
Питание	1 (Синего цвета)
Номинальная входная мощность	100 - 240 В; 50/60 Гц; 1 A
Энергопотребление	120 В/ 45 Ватт; 240/ 46 Ватт
Эмуляция
Клавиатура/ Мышь	PS/2; USB
Интервал проверки	1-240 секунд
Видео	1280 x 1024 при 60 Гц макс. 300 м
Температура и влажность
Рабочая температура	0 - 50°C
Температура хранения	-20 - 60°C
Влажность	0-80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	6.07 kg ( 13.37 lb )
Размеры (Д х Ш х В)	43.84 x 41.09 x 4.40 cm (17.26 x 16.18 x 1.73 in.)

Комплектация
1x матричный KVM-переключатель KM0532
2х шнура питания
1х комплект для монтажа
1х комплект ножек (4 шт.)
1х руководство пользователя
