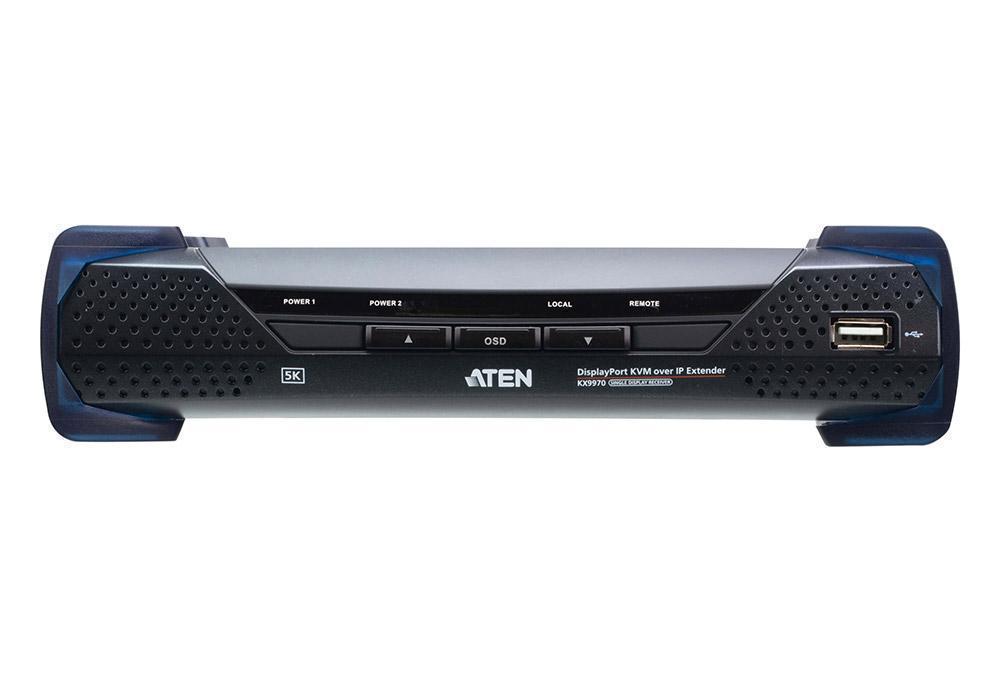

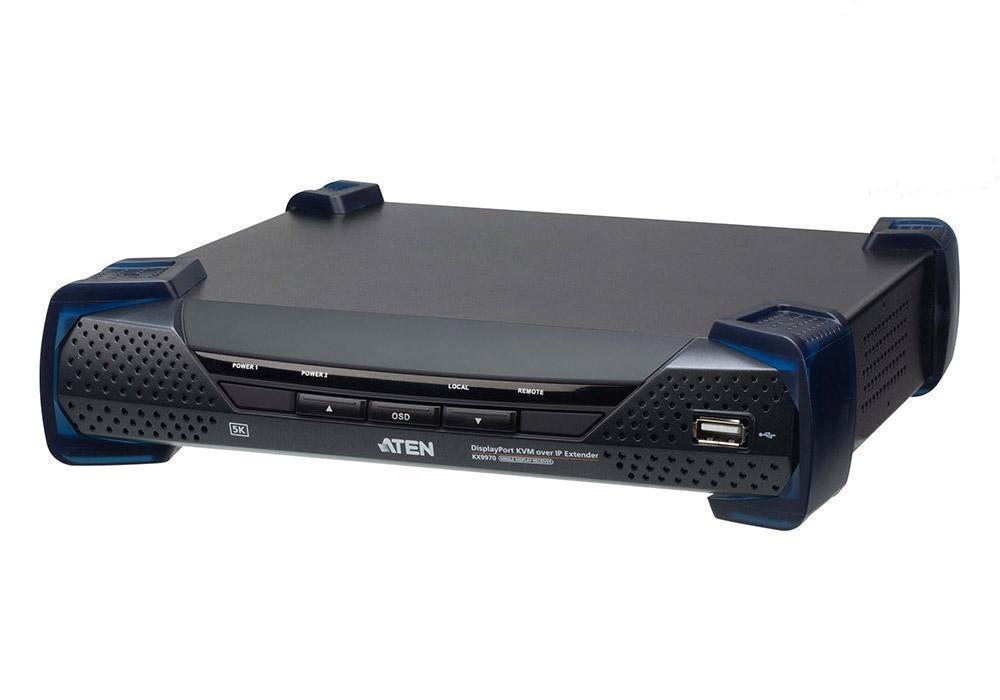

ATEN KX9970R - DisplayPort KVM-удлинитель, USB, 5K, CAT5e/6
Высокопроизводительный IP-приемник KVM-удлинителя с доступом по IP модели KX9970R оснащен интерфейсом DisplayPort, поддерживая один дисплей с разрешением до 5K. При совместной работе с соответствующим IP-передатчиком, он может принимать сигналы компьютерной клавиатуры, видео, мыши и USB для обеспечения отдельного доступа к консоли как из местоположения передатчика, так и из местоположения приемника. Такая конфигурация оборудования способна предоставить расширенный доступ с USB-консоли (оснащенной DisplayPort-монитором, USB-клавиатурой и мышью) к удаленным компьютерным системам через интрасеть, позволяя пользователям расположить управляемые компьютеры в безопасной среде с контролируемой температурой и изолированной от рабочей среды пользователя.
Поддерживая один DisplayPort-дисплей с разрешением до 5K (5120 x 2880 при 30 Гц), KX9970R обеспечивает безупречное качество изображения без потерь и с чрезвычайно низкой задержкой. KX9970R оснащен одним портом RJ-45 и двумя слотами SFP+. Для подключения к оптоволоконной сети в модели используются расширения с оптоволоконным модулем SFP+ 10 Гбит/с, которые поддерживают дальность передачи до 10 км. Кроме того, и передатчик, и приемник моделей KX9970 могут быть подключены либо напрямую друг к другу, либо через высокоскоростную сеть на основе медных или оптоволоконных носителей, что обеспечивает дополнительную гибкость подключения. Для обеспечения надежной работы системы в KX9970R предусмотрено резервирования питания, путем подключения двух независимых источников. Благодаря компактной конструкции для монтажа в стойку, не занимающей места (0U), KX9970R можно установить в задней части стойки, а также непосредственно на рабочей станции или закрепить на стене.
Являясь матричным решением на основе IP-подключения, KX9970R может использоваться в качестве удлинителя работающего в режимах «точка-точка» / «точка-многоточка» / «многоточка-точка», или интегрироваться в матричную KVM-систему с доступом по IP (режим «многоточка-многоточка») в сочетании с программным обеспечением для управления KVM over IP Matrix Manager (CCKM), обеспечивающим наиболее гибкое применение в различных рабочих средах.
При интеграции приемника KVM-удлинителя KX9970R с программным обеспечением CCKM, ИТ-администраторы могут воспользоваться расширенными функциями, такими как: автоматическое обнаружение всех KX9970R в одной подсети для быстрой установки или настройки, аутентификация и авторизация по имени пользователя/паролю, а также возможность определения различных типов соединений, которые могут быть подключены и использоваться совместно. Для защиты передаваемых данных поддерживается 128-битное шифрование AES, а также RADIUS, LDAP, Active Directory, TACACS+ для сторонних служб аутентификации. Благодаря своим возможностям KX9970R является наиболее экономичным и удобным решением для внедрения полностью цифрового расширения в применениях для диспетчерской по локальной сети.
Примечание: модуль SFP+ (2A-141G / 2A-142G) продается отдельно.
![](https://www.atenpro.ru/upload/rich_content/kx9970/KX9970_banner_1000x800.jpg)
Поскольку происходит реструктуризация рабочих мест, а их децентрализация неизбежно усиливается, перед операторами диспетчерской стоит задача эффективно использовать такие методы безопасной работы в новых условиях. Несмотря на нехватку рабочей силы, повышение эффективности управления с помощью надежных, точных и своевременных данных мониторинга в режиме реального времени и динамичного сотрудничества стало значительно более важным, чем когда-либо.
Высокопроизводительный IP-передатчик KVM-удлинителя с доступом по IP модели KX9970T позволяет подключаться к компьютеру c интерфейсом DisplayPort и обеспечивает безопасный, удаленный и непрерывный доступ к нему через интрасеть или выделенную локальную сеть, с подключенной к приемнику KX9970R KVM-консоли, поддерживающей работу с разрешениями до 5K. Благодаря отдельному месторасположению консоли и доступу к ней по стандартной IP-сети, критически важные действия, выполняемые в диспетчерской, становятся более эргономичными, целенаправленными и ориентированными на пользователя, позволяя ему при этом оставаться изолированным от любых неблагоприятных внешних помех.
По сравнению с предыдущими моделями, возможности KX9970 были расширены за счет поддержки подключения к оптоволоконной сети со скоростью до 10 Гбит/с, превосходной производительности в обработке аудиовизуальных материалов с разрешением 5K, быстрого обмена данными с периферийными устройствами и многих других новых функций. Это перспективное решение, входящее в линейку матричных KVM-систем с доступом по IP, позволяющее создавать гибкие подключения KVM-удлинителей для совместной визуальной работы и управления системой, нацелено на оптимизацию рабочих процессов, выполняемых в диспетчерской, а также на повышение производительности труда операторов.
![](https://www.atenpro.ru/upload/rich_content/kx9970/icon_1000x600.jpg)
![](https://www.atenpro.ru/upload/rich_content/kx9970/connect_icon_0627.jpg)
Встроенная обработка сигналов DisplayPort с 12-битными Deep Colors
При визуализации информации важна передача яркости окраски изображения (например, при создании телепрограмм и широко-вещании, при метеорологическом анализе и т. д.). Благодаря встроенной обработке сигналов DisplayPort с глубиной цвета 8/10/12 бит, KX9970 обеспечивает потрясающую визуализацию с более широким цветовым спектром, включая цветовые пространства Adobe RGB / sRBG / YCbCr / YUV, облегчая сжатие видео без потерь в режиме реального времени при передаче данных через KVM-удлинители с доступом по IP.![](https://www.atenpro.ru/upload/rich_content/kx9970/Content-1_1000x600.jpg)
Идеальная производительность и качество аудиовизуального 5K-контента с HDR 10
KX9970 модернизирует работу рабочего стола диспетчерской, обеспечивая оптимальное 5K-качество, при 60 Гц, (4:4:4). Благодаря эффекту сглаживания графической карты и поддержке HDR 10, передача изображения становится более плавной с широким диапазоном яркости, позволяя улучшить эффективность взаимодействия с пользователем и значительно повысить производительность труда.![](https://www.atenpro.ru/upload/rich_content/kx9970/Content-2_1000x600.jpg)
Впечатляющее количество кадров в секунду помогает трансляции состязаний в киберспорте
Сейчас, когда киберспорт переживает бум и начинает соперничать по количеству зрителей с традиционными спортивными командами, как никогда важно транслировать безупречный охват глобальных игровых событий и турниров, где каждая мельчайшая деталь имеет решающее значение для зрителей. Поддержка KX9970 разрешений 1920x1080 при 240 Гц / 2560x1440 при 144 Гц позволяет производителям программ в прямом эфире плавно переключаться между игроками на сцене и игровыми каналами, не испытывая каких-либо существенных задержек или прерываний во время потоковой передачи видео.![](https://www.atenpro.ru/upload/rich_content/kx9970/Content-3_1000x600.jpg)

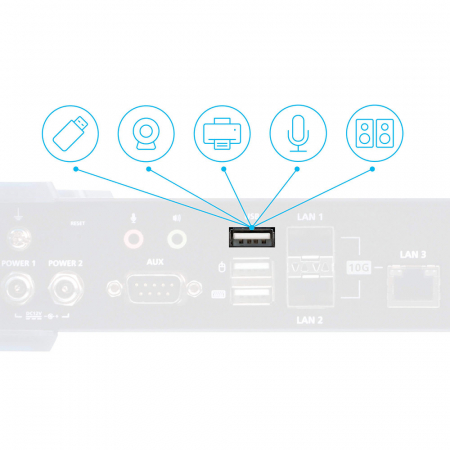

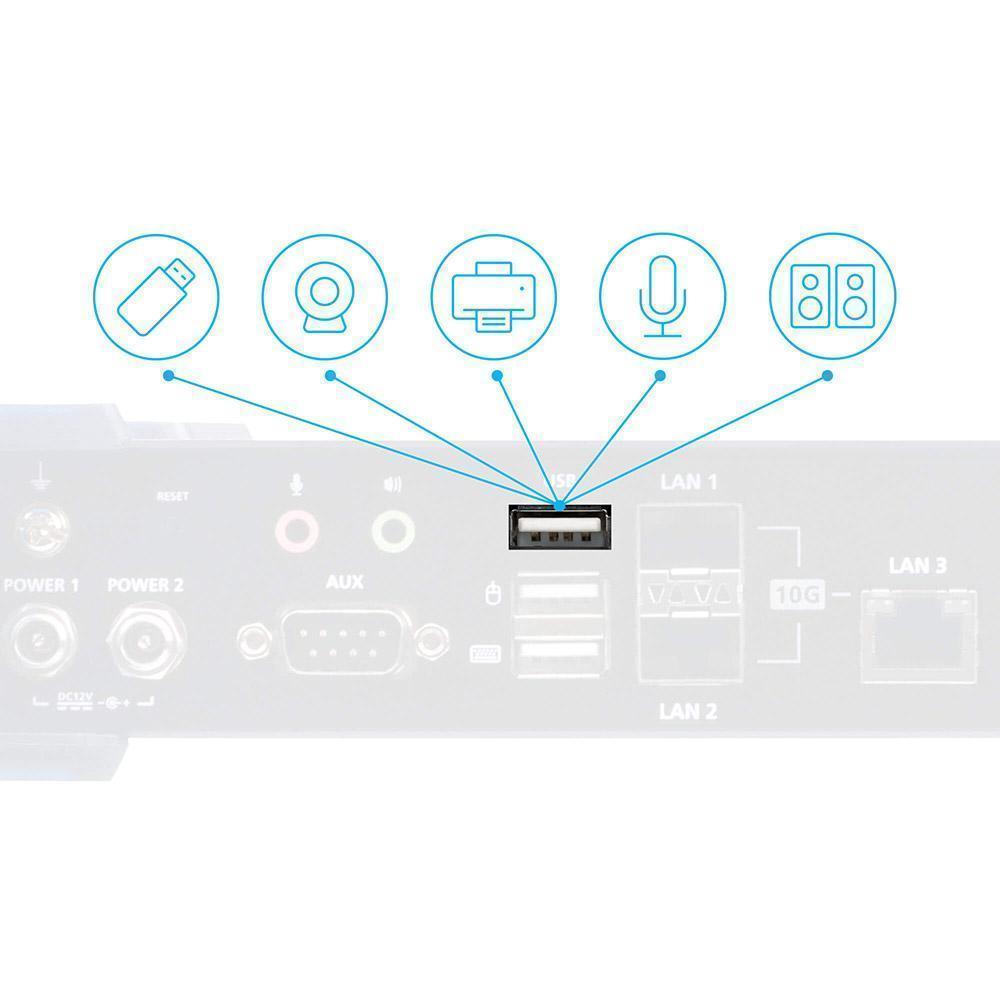

Улучшенная передача данных по USB в изохронном режиме
В дополнение к совместному использованию периферийных устройств (таких как камеры, микрофоны, динамики и т. д.) периферийные USB-порты поддерживают режим изохронной передачи данных, который обеспечивает более высокую скорость передачи данных по USB.![](https://www.atenpro.ru/upload/rich_content/kx9970/Content-4_1000x600.jpg)
Отказоустойчивость системы с резервированием подключения к сети и питания
KX9970 обеспечивает резервирование подключения к сети и электропитания, что повышает надежность системы, поддерживая бесперебойную работу и плавность переключения питания при сбое в любых непредвиденных обстоятельствах. KVM-удлинители KX9970 оснащены двумя SFP-модулями и одним портом RJ-45 для подключения к сетям на основе оптоволокна и меди, обеспечивая передачу данных в режиме реального времени и надежную работу системы.![](https://www.atenpro.ru/upload/rich_content/kx9970/Content-5_900x650_v01.jpg)
Режим Panel Array™ для максимальной эффективности на удаленной консоли
В сочетании с CCKM (ПО Matrix Manager для KVM-удлинителей с доступом по IP) оператор на каждой удаленной консоли, подключенной к приемнику KX9970, может воспользоваться режимом Panel Array™ компании ATEN. Это позволяет одновременно просматривать на одном экране видеоисточники от нескольких передатчиков в макете от 2x2 до 6x6.![](https://www.atenpro.ru/upload/rich_content/kx9970/Content-6_1000x600.jpg)

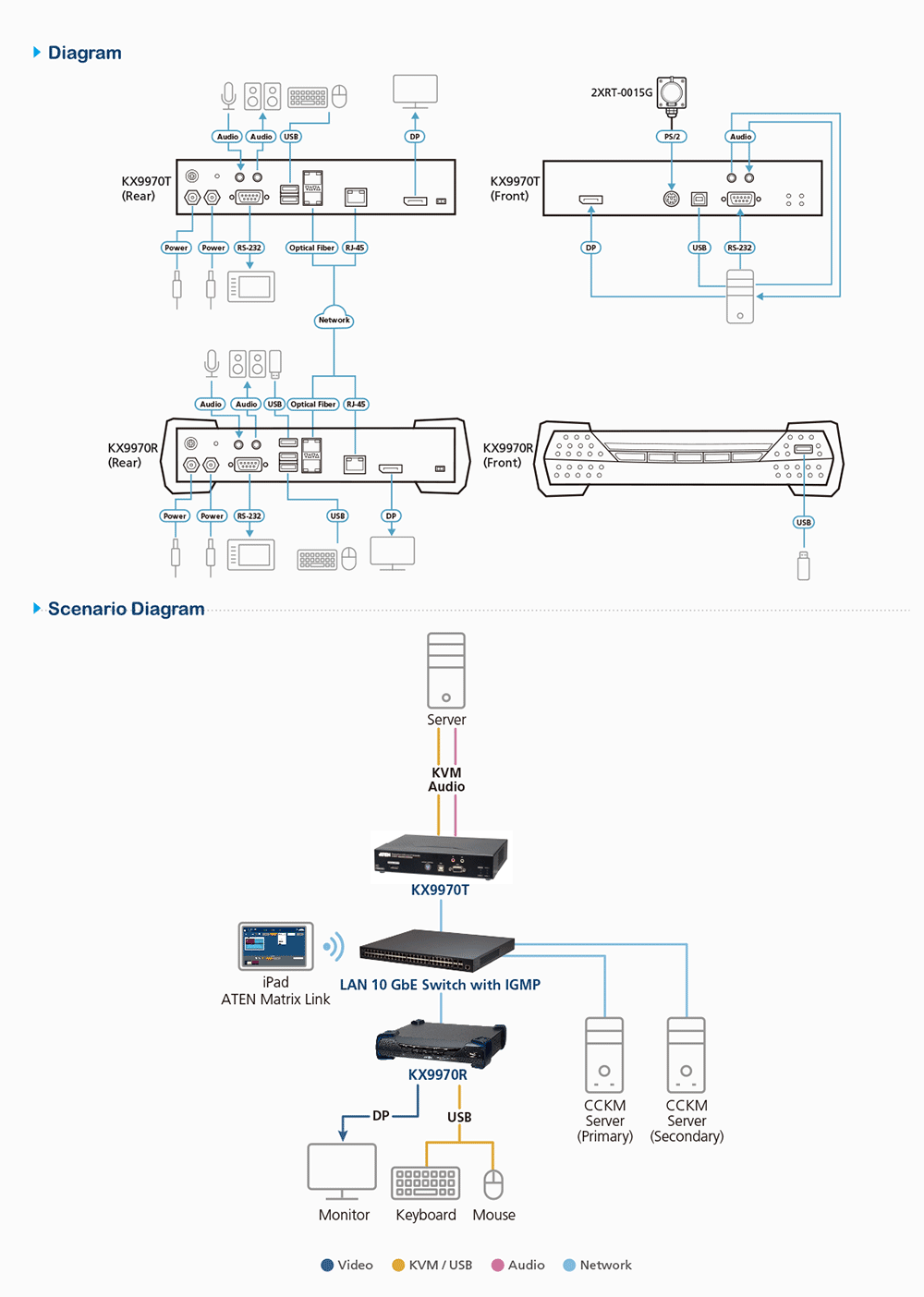

Простое расширение с помощью KVM-подключения с доступом по IP
KX9970 гарантирует безопасную, расширяемую передачу данных с нулевой задержкой через KVM-подключения с доступом по IP, не накладывая каких-либо ограничений по расстоянию. Это ускоряет ситуационную осведомленность в режиме реального времени для управления диспетчерской. Для передаваемых данных перед передачей по сети используется 128-битное AES-шифрованием и расшифровываются на устройстве-приемнике для использования.![](https://www.atenpro.ru/upload/rich_content/kx9970/Content-7_1000x600.jpg)
Кнопка управления IP-доступом к KVM в случае экстренных обстоятельств
KX9970T оснащен портом PS/2 для кнопки управления IP-доступом к KVM (2XRT-0015G), которой можно воспользоваться в экстренных случаях для отсоединения всех удаленных подключений к приемнику. Это позволяет техническим специалистам своевременно устранять неполадки и проводить необходимое техническое обслуживание с локальной консоли.![](https://www.atenpro.ru/upload/rich_content/kx9970/Content-8_900x650_v01.jpg)
![](https://www.atenpro.ru/upload/rich_content/kx9970/collaborate_icon_0627.jpg)
Комплексное сотрудничество с использованием видеостены для повышения эффективности командной работы
При интеграции KX9970 в режиме видеостены возможно использование запатентованной ATEN технологии Boundless Switching. Она позволяет операторам интуитивно переключать управление с одного компьютера на другой, перемещая курсор мыши по экранам, чтобы реагировать на любой инцидент с повышенным вниманием. Кроме того, по мере необходимости с помощью функции «Push and Pull» можно совместно использовать все содержимое экрана для оперативной совместной работы и устранения неполадок между рабочими станциями и видеостеной. Это упрощает рабочий процесс в диспетчерской, позволяя принимать максимально обоснованные решения.![](https://www.atenpro.ru/upload/rich_content/kx9970/Content-9_1000x600.jpg)
![](https://www.atenpro.ru/upload/rich_content/kx9970/control_icon_0627.jpg)
Матричная система KVM-подключения с доступом по IP для диспетчерских будущего
Развертывание KX9970 является гибко масштабируемым, что позволяет устанавливать соединения «точка-точка», «точка-многоточка», «многоточка-точка» и «многоточка-многоточка». Группа оборудования с KVM-удлинителями KX9970 может быть объединена в матричную конфигурацию, и эта матричная KVM-система с доступом по IP позволяет легко и централизованно управлять всеми подключениями удлинителей с помощью CCKM – программного обеспечения Matrix Manager с графическим веб-интерфейсом или приложения для iPad.![](https://www.atenpro.ru/upload/rich_content/kx9970/Content-10_1000x700.jpg)
Применения
KX9970 идеально подходит для критически важных применений в диспетчерской, где требуется безопасная гибкость KVM доступа по IP, мониторинг в реальном времени и эргономика действий на рабочем столе. Также он подходит для широковещания, центров управления сетями, вышек управления воздушным движением и мониторинга производственной линии, а особенно идеально подходит для профессиональных игр.![](https://www.atenpro.ru/upload/rich_content/kx9970/Content-11_appcations_1000x670.jpg)
Сравнение продуктов
![](https://www.atenpro.ru/upload/rich_content/kx9970/KX9970_table_1000x800.jpg)
Расширенные функции
- Сжатие видео с разрешением до 5120 x 2880 без потерь, включая UHD или DCI с нулевой задержкой
- Встроенная обработка сигналов DisplayPort с глубиной цвета 24, 30, 36 бит
- Поддерживает HDR 10, AdobeRGB
- Поддерживает передачу данных по USB в изохронном режиме, что позволяет использовать USB-камеру и USB-динамик между передатчиком и приемником
- Поддерживает приложение ATEN Matrix Link – позволяет пользователям iPad мгновенно связывать передатчики и приемники для переключения портов и профилей в режиме реального времени
- Поддержка функции Boundless Switching (безграничного переключения) – позволяет для переключения между различными приемниками просто перемещать курсор мыши через границу экрана
- Поддержка функций “Push” и “Pull” – мгновенное предоставление в совместное использование материалов для/от одного приемника или видеостены одним щелчком мыши
- Поддержка видеостен – возможность создания нескольких видеостен конфигурации 12x12 (максимум 144 дисплея) в каждом макете
- Функция расширенного планирования – повышает эффективность и экономит затраты, позволяя устанавливать соединения на основе времени и даты
- Поддержка функции Virtual Transmitter (виртуального передатчика) – для независимой потоковой передачи видео, аудио, USB и последовательных сигналов от разных источников (Tx)
- Поддержка внутренней и внешней аутентификации – поддержка LDAP, Active Directory, RADIUS и TACACS+
- Расширенные настройки авторизации пользователей – администраторы могут настроить до четырех режимов доступа на устройствах Tx для улучшения совместной работы или во избежание пересечений между пользователями
- Настраиваемые права пользователей и групп для доступа и управления KX-устройствами
- Поддержка группирования до 4 передатчиков серии KX для возможности использования с множеством дисплеев
- Контроль доступа с принимающего устройства (Rx) – пользователи локальной консоли (Tx) могут включать/отключать право управления с Rx-устройства, просто нажав кнопку управления доступом2
- 1. Указанные расширенные функции поддерживаются при сопряжении KX-передатчиков с KX-приемниками KVM-удлинителя с доступом по IP и управляются CCKM.
- 2. Кнопка управления доступом к KVM по IP-соединению (2XRT-0015G) продается отдельно.
Примечание:
Оборудование
- Превосходное качество изображения – до 5120 x 1440 при 60 Гц (4:4:4), 5120 x 2880 при 30 Гц (4:4:4), 4096 x 2160 при 60 Гц (4:4:4), 1920 x 1080 при 240 Гц (4:4:4), 2560 x 1440 при 144 Гц (4:4:4); 36-битная глубина цвета
- Поддержка DisplayPort 1.2
- Поддерживает стереодинамики и стереомикрофон
- Поддержка высокоскоростной передачи с USB-накопителей
- Поддержка Auto-MDIX – автоматическое определение типа кабельного соединения
- Встроенная защита от электростатического разряда 8кВ/15кВ и защита от перенапряжения 2кВ
- Поддержка отказоустойчивости питания – два разъема постоянного тока для резервирования питания
- Поддержка отказоустойчивости сети – 1 разъем RJ-45 и 2 оптоволоконных порта SFP+ для аварийного переключения при сбое сети для обеспечения постоянной доступности в критически важных применениях
- Поддержка оптоволоконных модулей SFP+ 10 Гбит/с с расстоянием передачи до 10 км.*
- Возможность монтажа в стойку – варианты монтажных комплектов:
- 2X-021G сдвоенный монтажный комплект
- 2X-031G одиночный монтажный комплект - В комплекте адаптер питания промышленного класса – поддерживает рабочую температуру от 0 ° C до 50
° C, обеспечивая применимость и долговечность в суровых окружающих условиях
*Примечание: модуль SFP+ (2A-141G / 2A-142G) продается отдельно..
Управление
- Интеграция с программным обеспечением KVM over IP Matrix Manager (CCKM) – позволяющим легко настраивать все KX-устройства с помощью интуитивно понятного веб-интерфейса
- Возможность работы с двумя консолями – управление системой с помощью клавиатуры, монитора и мыши на передатчике и приемнике
- Поддержка OSD (экранное меню) – позволяет настраивать оба устройства (передатчик/приемник) с экрана дисплея на приемнике
- Поддержка EDID Expert™ – выбирает оптимальные настройки EDID для предотвращения проблем с видео-совместимостью, вызванных разными мониторами
- Функция предварительного просмотра (режим Panel Array™) – позволяет пользователям просматривать на одном экране изображение с 36 дисплеев
- Поддержка уровня сжатия видео – позволяет повышать или понижать качество изображения для подстройки под соответствующую пропускную способность сети
- Поддержка интерфейса командной строки (CLI) – администраторы могут управлять всеми KX-устройствами вводя команды через соединения по RS-232 или Telnet, либо с помощью приложений сторонних производителей
- Поддержка команд с «горячих клавиш»
- Поддержка последовательных портов RS-232 – позволяет подключаться к последовательному терминалу для работы с текстовым меню, интерфейсом командной строки или с последовательными устройствами, такими как сенсорные экраны и сканеры штрих-кодов
- Все модели передатчиков серии KX совместимы со всеми моделями приемников этой серии.
Средства безопасности
- Безопасная передача данных – поддержка 128-битного AES-шифрования для защиты всех данных перед их передачей по сети и дешифрования данных на приемном устройстве
- Поддержка протокола Transport Layer Security (TLS), являющегося промышленным стандартом
Функция поддержки виртуальных носителей (Virtual Media)
- Функция поддержки виртуальных носителей повышает производительность передачи данных и идеально подходит для передачи файлов, установки программного обеспечения и исправлений на операционную систему, проведения диагностического тестирования
- Поддержка DVD/CD приводов USB 2.0, запоминающих USB-устройств, жестких дисков, папок и образов ISO
- Поддержка считывателя смарт-карт и карт общего доступа (CAC)
Спецификация ATEN KX9970R-AX-G

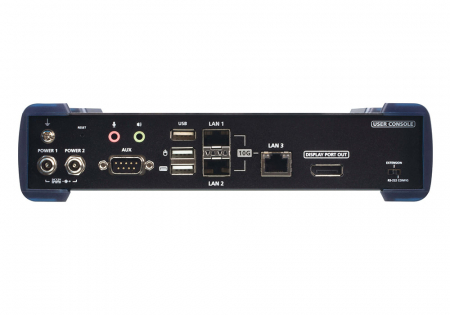

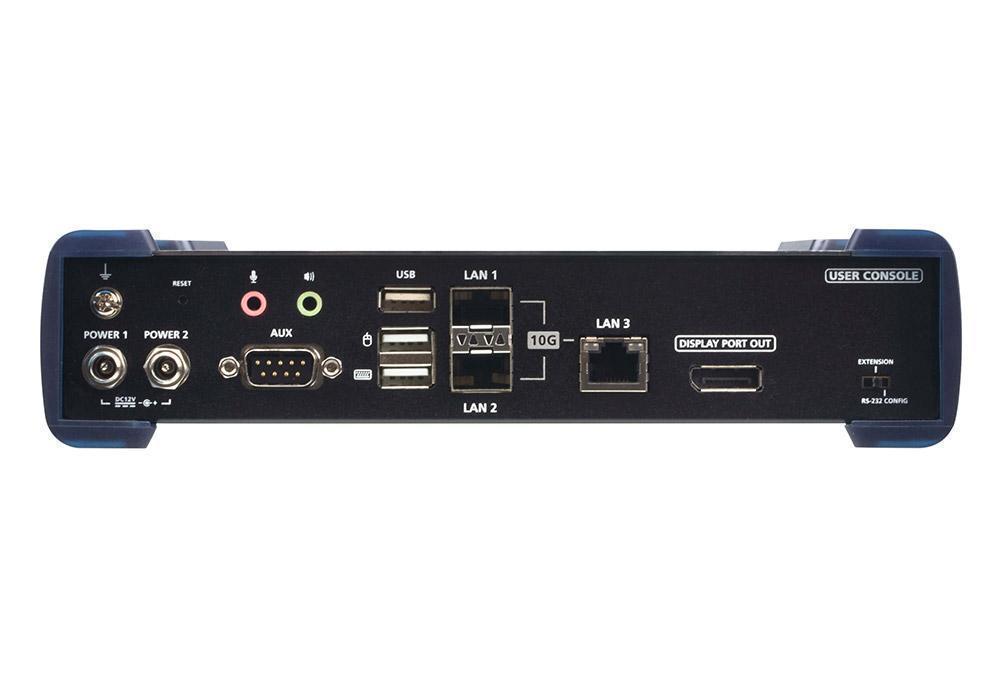

Разъемы | |
USB порт | 2 x гнезда USB тип A (белого цвета) |
Порты консоли | 2 x гнезда USB тип A (белого цвета) 1 x гнездо DisplayPort (черного цвета) 1 x миниатюрное гнездо стерео (зеленого цвета) 1 x миниатюрное гнездо стерео (розового цвета) 1 x разъем DB-9 (черного цвета) |
Питание | 2 x разъема для подключения питания постоянного тока (черного цвета) |
Порты LAN | 1 x гнездо RJ-45 (черного цвета) 2 x слота SFP+ |
Переключатели | |
Экранное меню | 1 x кнопка |
Порт (Вверх) | 1 x кнопка |
Порт (Вниз) | 1 x кнопка |
Сброс параметров | 1 x полу-утопленная кнопка |
Светодиодные индикаторы | |
1000/10000 Мбит/с | 1 (1000: оранжевого / 10000: зеленого цвета) |
Питание | 2 (зеленого цвета) |
Локальный | 1 (зеленого цвета) |
Дистанционный | 1 (зеленого цвета) |
Эмуляция | |
Клавиатура/ Мышь | USB |
Энергопотребление | DC12V;20.48W;137BTU |
Разрешение видеосигнала | до 5120 x 2880 при 30 Гц, 5120 x 1440 при 60 Гц, 4096 x 2160 при 60 Гц, 2560 x 1440 при 144 Гц, 1920 x 1080 при 240 Гц |
Температура и влажность | |
Рабочая температура | 0–50°C |
Температура хранения | -20–60°C |
Влажность | 0–95% рт. ст. без образования конденсата |
Физические свойства | |
Корпус | Металлический |
Масса | 1.38 kg ( 3.04 lb ) |
Размеры (Д х Ш х В) | 22.60 x 22.40 x 5.30 cm (8.9 x 8.82 x 2.09 in.) |
Примечание | Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ). |
Комплектация
1x KX9970R 5K DisplayPort KVM-удлинитель с доступом по IP (приемник)
1x адаптер питания
1x комплект ножек (4 шт.)
1x инструкция по эксплуатации
