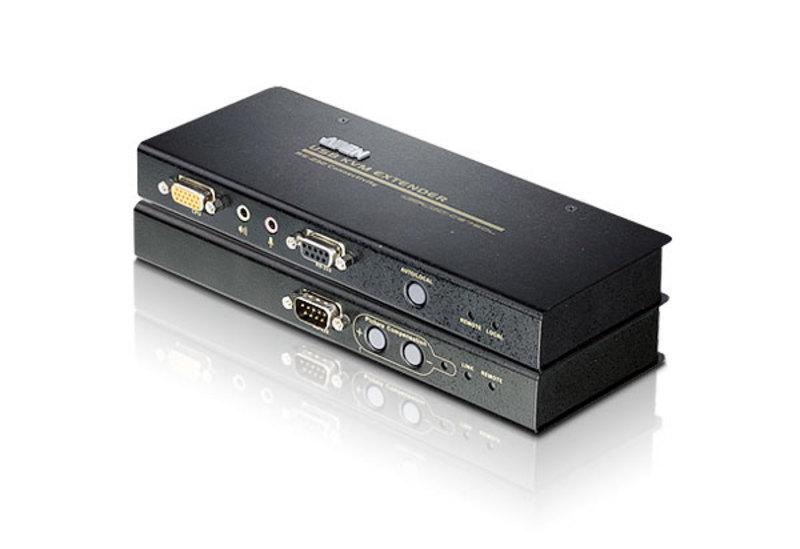

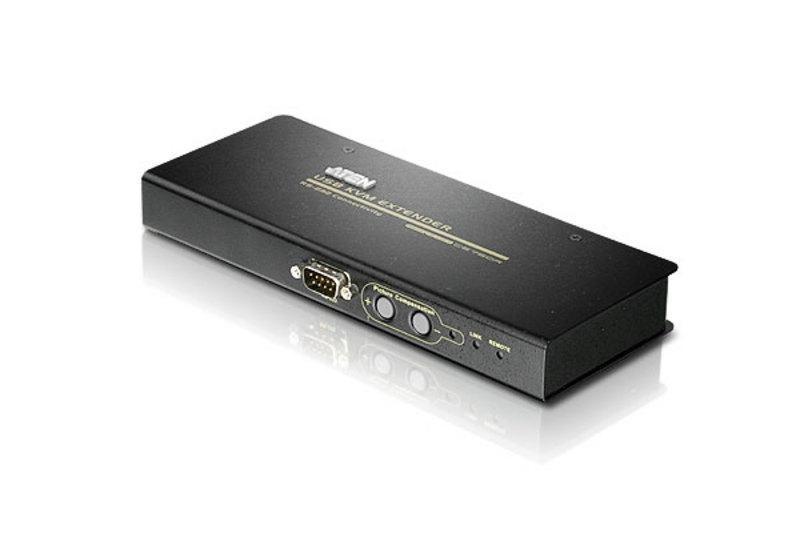

Удлинитель ATEN CE750 / CE750-AT-G

ATEN CE750 - USB, VGA, KVM Удлинитель, 200м., по Cat. 5, с поддержкой RS-232, Аудио

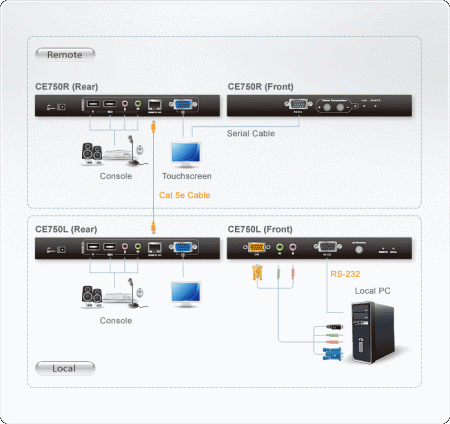

CE750-AT-G – KVM Удлинитель ATEN  CE750 обеспечивает доступ к KVM интерфейсу компьютера (сервера) с удаленной на расстояние до 200 метров консоли USB (монитор, клавиатура и мышь USB). Устройство состоит из двух модулей локального CE750L и удаленного CE750R, соединяемых кабелем "витая пара" Cat. 5

CE750 обладает рядом улучшений, среди которых добавление порта RS-232 в локальных и удаленных устройствах, что позволяет подключаться к последовательным терминалам для настройки (локальное устройство) или к устройствам последовательной передачи данных, таким как сенсорные экраны и сканеры штрих-кодов (удаленное устройство)

Характеристики ATEN CE750:

• Локальное и удаленное устройство соединяются с помощью кабеля Cat 5e на расстоянии до 200 м
• Работа с двух консолей – управление системой осуществляется с использованием локальной и удаленной консолей KVM, оснащенных монитором, клавиатурой и мышью USB
• Встроенная микросхема ASIC обеспечивает повышенную надежность и совместимость
• Порты для клавиатуры и мыши USB
• Последовательные порты RS-232 – возможность подключения к последовательным терминалам для настройки (локальное устройство) или устройствам последовательной передачи данных, таким как сенсорные экраны или сканеры штрих-кодов (удаленное устройство)
• Поддержка стерео динамиков и стерео микрофона
• Обнаружение и предотвращение сверхтока на портах USB
• Выбор режима работы с помощью кнопок (только для локального устройства) – выбор между режимами работы автоматический и локальный.
• Встроенная защита от статического напряжения 8/15 кВ (контактное напряжение 8 кВ; напряжение воздуха 15 кВ) и защита от перенапряжения на 2 кВ
• Автоматическое управление усилением сигнала – ручная настройка силы сигнала для компенсации расстояния
• Видео высокого разрешения - до 1920 x 1200, 60 Гц (30 м); 1600 x 1200, 60 Гц (150 м); 1280 x 1024, 60 Гц (200 м)
• Поддержка широкоформатных экранов *
• Поддержка мониторов VGA, SVGA, SXGA (1280 x 1024), UXGA (1600 x 1200) и Multisync; локальный монитор поддерживает DDC; DDC2; DDC2B
• Горячее подключение
• Возможность монтажа в системную стойку
• Простота установки – не требуется ПО, достаточно подключить к устройствам кабели
• Поддержка различных платформ - Windows, Linux, FreeBSD

* Данные EDID (EDID data) для широкоэкранных мониторов передаются через локальный порт для вывода видео. Для работы с широкоэкранными режимами и мониторами, подсоедините монитор к локальному порту для вывода видео или воспользуйтесь ATEN EDID эмулятором.

Спецификация ATEN CE750-AT-G

Function	CE750L	CE750R
Разъемы
Порты консоли	Гнездо USB тип А (белого цвета) - 2 шт. Гнездо HDB-15 (синего цвета) - 1 шт. Миниатюрное гнездо стерео (зеленого цвета) - 1 шт. Миниатюрное гнездо стерео (розового цвета) - 1 шт. Гнездо DB-9 (черного цвета) - 1 шт. Гнездо RJ-45 - 1 шт. Разъем для подключения источника постоянного тока - 1 шт.	Гнездо USB тип А (белого цвета) - 2 шт. Гнездо HDB-15 (синего цвета) - 1 шт. Миниатюрное гнездо стерео (зеленого цвета) - 1 шт. Миниатюрное гнездо стерео (розового цвета) - 1 шт. Разъем DB-9 (черного цвета) - 1 шт. Гнездо RJ-45 - 1 шт. Разъем для подключения источника постоянного тока - 1 шт.
KVM порты	Гнездо SPHD-15 (желтого цвета) - 1 шт. Миниатюрное гнездо стерео (зеленого цвета) - 1 шт. Миниатюрное гнездо стерео (розового цвета) - 1 шт.	Нет
Светодиодные индикаторы
Локальный	1 (Зеленого цвета)	Нет
Дистанционный	1 (Зеленого цвета)	1 (Зеленого цвета)
Связь	Нет	1 (Зеленого цвета)
Компенсация изображения	Нет	1 (Оранжевого цвета)
Нажимные кнопки
Выбор рабочего режима	Нажимная кнопка - 1 шт.	Нет
Компенсация изображения	Нет	Нажимные кнопки - 2 шт.
Эмуляция
Клавиатура/ Мышь	USB	USB
Видео	1920 x 1200 при 60 Гц, 30 м; 1600 x 1200 при 60 Гц, 150 м; 1280 x 1024 при 60 Гц, 200 м	1920 x 1200 при 60 Гц, 30 м; 1600 x 1200 при 60 Гц, 150 м; 1280 x 1024 при 60 Гц, 200 м
Энергопотребление	5,3 В постоянного тока/ 3,0 Ватт	5,3 В постоянного тока/ 4,2 Ватт
Температура и влажность
Рабочая температура	0-50˚C	0-50˚C
Температура хранения	-20-60˚C	-20-60˚C
Влажность	0-80% рт. ст. без образования конденсата	0-80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический	Металлический
Масса	0.50 kg ( 1.1 lb )	0.50 kg ( 1.1 lb )
Размеры (Д х Ш х В)	20.20 x 8.63 x 2.63 cm (7.95 x 3.4 x 1.04 in.)	20.20 x 8.63 x 2.63 cm (7.95 x 3.4 x 1.04 in.)

Комплектация
1х удлинитель USB KVM (локальное устройство)
1х удлинитель USB KVM (удаленное устройство)
1x KVM-кабель USB (1,8 м)
2х блока питания
1x комплект для монтажа
1x руководство пользователя
