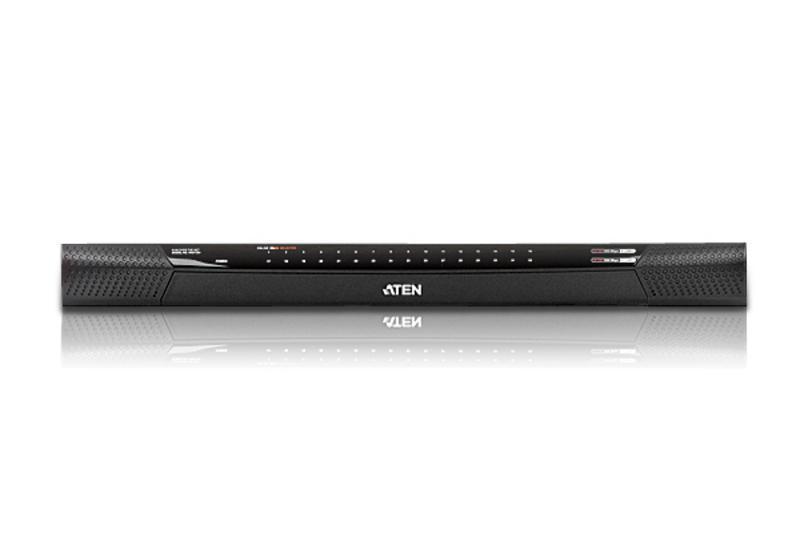

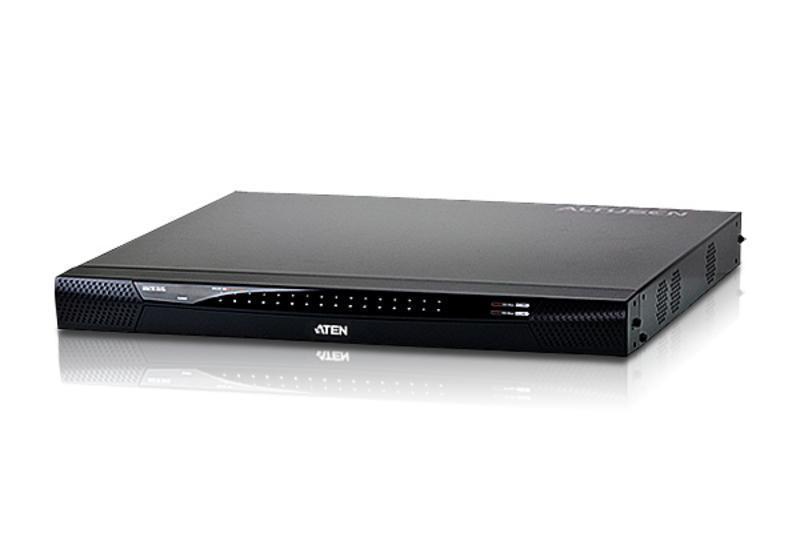

IP KVM Переключатель ATEN KN4132v / KN4132v-AX-G

ATEN KN4132v – 32 портовый IP KVM Переключатель, 1 локальный / 4 удаленных пользователя

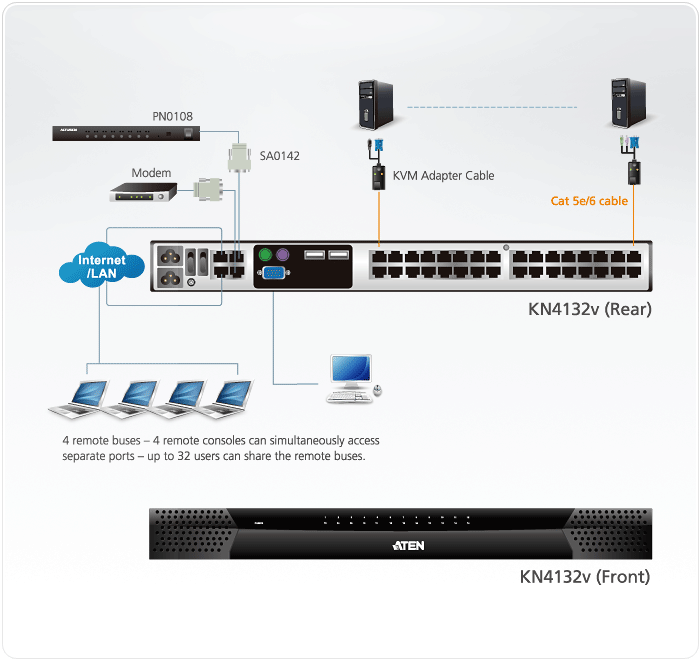

KN4132v-AX-G – IP KVM Переключатель ATEN KN4132v нового поколения позволяет операторам получать доступ к локальной консоли и удаленный доступ по IP для мониторинга и доступа ко всему центру обработки данных по сети через веб-браузер. Кроме того, переключатели поддерживают внеполосный доступ через внешний модем в случае аварии сети для поиска и устранения неисправностей на уровне BIOS.

Для того чтобы упростить управление и контроль центров обработки данных, в IP KVM-переключатели добавлена поддержка блейд-серверов и шасси. Также добавлены новые мощные функции, среди которых функция назначения питания, позволяющая назначать KVM-порты розеткам блока распределения питания ATEN и управлять питанием серверов с помощью интерфейса IP KVM-переключателей.

Кроме того, в IP KVM-переключатели добавлена поддержка нового программного обеспечения Control Center Video Session Recorder (CCVSR). Программа CCVSR регистрирует все операции, выполненные на серверах через IP KVM-переключатели. Все без исключения операции и изменения, от уровня BIOS до входа в систему, от запуска приложений до настройки операционной системы, регистрируются и сохраняются в защищенных видеофайлах, и могут быть использованы в качестве доказательств.
Функция виртуальной среды позволяет подключаться к USB0носителям, жестким дискам и приводам для чтения DVD/компакт-дисков на удаленных серверах – что позволяет администраторам без труда переносить файлы, устанавливать приложения, обновлять операционные системы или проводить диагностику в масштабах всей сети.

Расширенные возможности переключателей KVM over IP также включают: Доска сообщений, многооконный режим Panel Array Mode™ Mouse DynaSync™ Adapter ID.

Оснащенные двумя сетевыми интерфейсными платами и двумя источниками питания, IP KVM-переключатели отличаются высокой надежностью и обеспечивают круглосуточный удаленный доступ ко всем компьютерам серверной комнаты. В конструкции этого переключателя используются решения энергоэффективности, среди которых четыре датчика температуры, регулирующие работу шести вентиляторов, которые всегда работают с оптимальной скоростью, замедляясь и ускоряясь в зависимости от температуры в помещении, что позволяет снизить эксплуатационные расходы центра обработки данных за счет более эффективного использования энергии.

При использовании IP KVM-переключателей Aten системные администраторы могут управлять серверными и центрами обработки данных практически из любой точки мира, что сводит к минимуму расходы на командировки и MTTR (среднее время на ремонт), и обеспечивает высочайший уровень готовности служб центров обработки данных.

Характеристики ATEN KN4132v:

Оборудование

• Высокая плотность портов – использование разъемов RJ-45 позволяет разместить 32 порта в 1U корпусе.
• Две раздельных шины для доступа по IP.
• Две сетевые карты 10/100/1000 Mbps для резервирования доступа по сети или работы с двумя IP адресами.
• Поддержка блейд-серверов
• Поддержка PS/2, USB, Sun Legacy(13W3) и последовательного (RS-232) интерфейсов
• Поддержка мультиплатформенного серверного окружения: Устройства последовательной передачи данных на базе Windows, Mac, Sun, Linux и VT100.
• Поддержка звука.
• Поддержка Virtual Media позволяет отображать содержимое компакт-/DVD-дисков и других носителей на удаленном сервере .
• Два источника питания.
• Видео высокого разрешения – до 1600 x 1200, 60 Гц, 32-битовая глубина цвета на локальной консоли; до 1600 x 1200, 60 Гц, 24-битовая глубина цвета для сеансов удаленной связи, на расстоянии до 50 м.
• Контроль и управление 32 компьютерами при одноуровневом, или 256 компьютерами при двухуровневом каскадировании *

* KVM-переключатели с поддержкой каскадирования включают следующие модели: CS9134, CS9138, CS88A, KH1508, KH1516, KH1508A и KH1516A. Некоторые функции KVM Over the NET™ могут не поддерживаться, в зависимости от функциональных возможностей включенного в каскад KVM-переключателя

Управление

• До 64 учетных записей пользователей; до 32 одновременных подключений.
• Скорость вентилятора изменяется в зависимости от температуры.
• Функция принудительного разрыва сессии - администраторы могут принудительно прервать выполнение сессии пользователем.
• Регистрация событий и поддержка внешнего сервера регистрации событий на базе Windows.
• Сообщения о критических системных событиях отправляются по электронной почте и SNMP; поддержка Syslog.
• Настраиваемые сообщения о событиях
• Обновляемое встроенное программное обеспечение.
• Резервный доступ через Модем — вызова/обратного вызова/отключения вызова модема ,.
• Номер адаптера: хранение информации о портах позволяет администраторам переназначать серверы на другие порты без необходимости перенастраивать адаптеры и переключатели
• Режим совместного использования портов позволяет нескольким пользователям получать доступ к серверу одновременно.
• Интегрируется в систему централизованного управления Altusen CC2000.
• Ассоциация по электропитанию дает возможность связывать KVM порты с розетками на устройствах управления электропитанием ATEN/ALTUSEN для того, чтобы удаленно управлять электропитанием через единый интерфейс переключателя KVM
• Управление методами доступа через браузер
• Поддержка IPv6

Пользовательский интерфейс

• Интерфейс локальной консоли и, доступный через браузер и Windows приложения, удаленный графический интерфейс имеют унифицированную многоязыковую поддержку, что позволяет сократить время обучения и увеличить производительность.
• Многоплатформенность (Windows, Mac OS X, Linux, SUN).
• Поддержка различных браузеров (IE, Mozilla, Firefox, Safari, Opera, Netscape)
• Основанный на браузере пользовательский интерфейс базирующейся только на Web – технологии позволяет администраторам решать задачи администрирования без предварительной установки Java программ.
• Пользователь может запустить несколько виртуальных рабочих столов для одновременного контроля нескольких подключенных серверов во время одной сессии.
• Панель настройки и управления.
• Экран удаленного сервера может быть открыт в полноэкранном или оконном (масштабируемом) режиме.
• Многооконный режим Panel Array доступен как для операторов локальных консолей, так и для удаленных пользователей.
• Трансляция клавиатуры/мыши – входные данные с клавиатуры и мыши могут дублироваться на всех подключенных серверах.
• Синхронизация видео с локальной консолью – информация EDID монитора локальной консоли хранится в соединительных кабелях KVM для оптимизации разрешения экрана.

Обеспечение безопасности

• Поддержка удаленной аутентификации: RADIUS, LDAP, LDAPS и MS Active Directory.
• Поддержка сертификатов 128-битового SSL-шифрования и 1024-битового RSA-шифрования для безопасного входа из браузера.
• Разработка гибкого кодирования позволяет пользователям выбирать любую комбинацию 56-битового стандарта шифрования данных, 168-битового 3DES, 256-битового AES, 128-битового RC4 или Случайного для независимого кодирования данных клавиатуры/ мыши, видео и виртуального носителей.
• Поддержка фильтрации по IP/MAC.
• Конфигурирование прав доступа пользователей или групп пользователей.
• Утилита автоматического создания запросов на подпись сертификата и установление подлинности сторонних сертификатов CA

Virtual media (Виртуал Медиа)

• Функция Virtual media позволяет работать с файлами приложений, устанавливать ОС и “заплатки “ на нее, инсталлировать программное обеспечение, запускать диагностические тесты.
• Работа с серверами через USB возможна на уровне операционной системы и BIOS.
• Поддержка DVD/CD дисков, USB устройств хранения, жестких дисков и образов ISO.

Удаленный виртуальный рабочий стол

• Качество видеосигнала может быть оптимизировано под возможности канала передачи данных; при низкой полосе пропускания может быть установлен монохромный режим.
• Полноэкранный или масштабируемый режим видеоизображения.
• Доска объявлений для общения удаленных пользователей.
• Функция Mouse DynaSync – автоматическая синхронизация перемещения указателя мыши на локальном и удаленном компьютерах.
• Экранная клавиатура с поддержкой нескольких языков.
• Поддержка выдачи макрокоманд.
• Доступ на уровне BIOS.

Спецификация ATEN KN4132v-AX-G

Компьютерные подключения
Прямое	32
Максимальное значение	512 (через каскадное подключение)
Подключения к консоли
Локальный	1
Дистанционный	4
Выбор порта	Нажимная кнопка, графический интерфейс пользователя, клавиша быстрого вызова

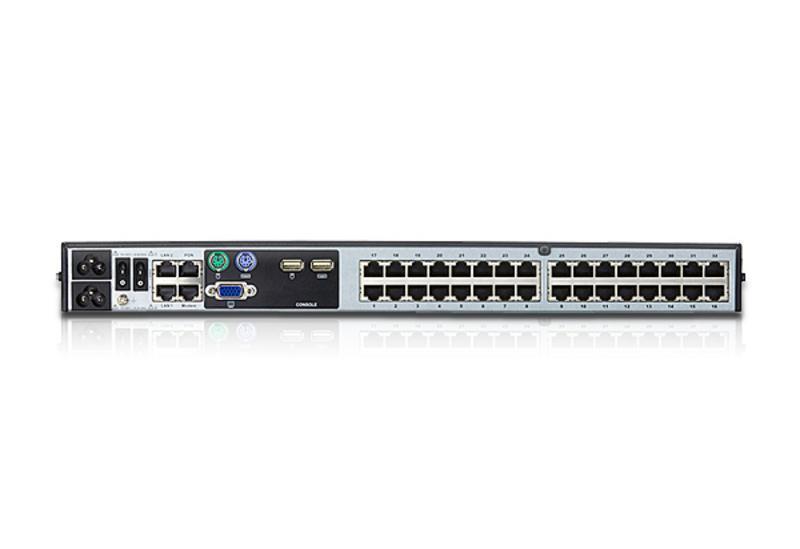

Разъемы
Порты консоли	Гнездо USB тип А (белого цвета) - 2 шт. 6-контактное гнездо Mini-DIN (сиреневого цвета) - 1 шт. 6-контактное гнездо Mini-DIN (зеленого цвета) - 1 шт. Гнездо HDB-15 (синего цвета) - 1 шт.
KVM порты	Гнездо RJ-45 (черного цвета) - 32 шт.
Питание	Гнездо переменного тока с 3 штырьками - 2 шт.
Порты LAN	Гнездо RJ-45 (черного цвета) - 2 шт.
PON	Гнездо RJ-45 (черного цвета) - 1 шт.
Модем	Гнездо RJ-45 (черного цвета) - 1 шт.
USB порт	Гнездо USB тип А (белого цвета) - 3 шт.
Аудио	Гнездо аудио - 2 шт.
Переключатели
Сброс параметров	Полузаглубленная кнопка - 1 шт.
Питание	Круглодисковая кнопка - 2 шт.
Выбор порта	Нажимная кнопка - 2 шт.
Светодиодные индикаторы
В сети	32 (Зеленого цвета)
Выбрано	32 (Красного цвета)
Питание	1 (Синего цвета)
Связь 10/ 100/ 1000 Мбит/с	2 (Красного/ Красного + Зеленого/ Зеленого цвета)
Эмуляция
Клавиатура/ Мышь	PS/2/ USB (ПК, Mac, Sun)/ Последовательный
Видео	1600 x 1200 при 60 Гц
Интервал проверки	1-255 секунд
Номинальная входная мощность	100–240 В переменного тока; 50–60 Гц; 1,0A
Энергопотребление
Один источник питания	115 В/ 40,1 Вт; 230 В/ 41 Вт
Два источника питания	115 В/ 46 Вт; 230 В/ 46,6 Вт
Температура и влажность
Рабочая температура	0 - 50˚C
Температура хранения	-20 - 60˚C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	6.08 kg ( 13.39 lb )
Размеры (Д х Ш х В)	43.84 x 41.21 x 4.40 cm (17.26 x 16.22 x 1.73 in.)

Комплектация
1x KN4132v KVM over IP переключатель
2x последовательных адаптера SA0142 (RJ45-F к DB9-M; DTE к DCE)
2х шнура питания
2x служебных шнура питания
1х комплект для монтажа в стойку
1х комплект ножек (4 шт.)
1х инструкция по эксплуатации
