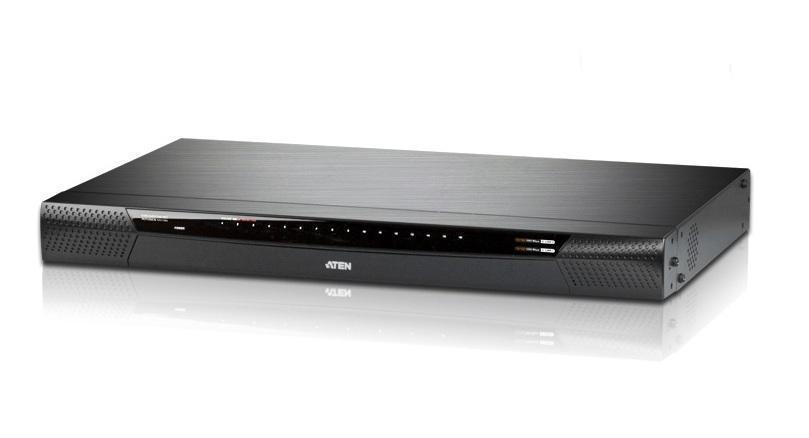

IP KVM Переключатель ATEN KN1116v / KN1116v-AX-G

ATEN KN1116v – 16 портовый IP KVM Переключатель, 1 локальный и 1 удаленный пользователь

KN1116v-AX-G – IP KVM Переключатель ATEN KN1116v позволяет получить доступ операторам к 16 компьютерам (устройствам) с независимых локальной и удаленной KVM консолей. При 2-х уровневом каскадировании переключатель обеспечивает доступ к 256 компьютерам. Для повышения отказоустойчивости устройство оборудовано двумя сетевыми картами и двумя блоками питания. Для подключения USB периферии в переключателе предусмотрены два USB порта. Для удаленного подключения файлов, дисков и образов, установки ПО и операционных систем в переключателе предусмотрена функция Virtual Media.

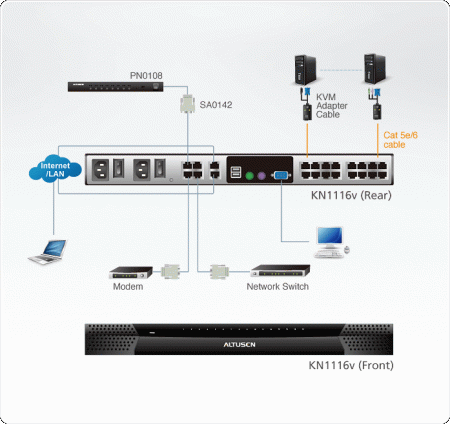

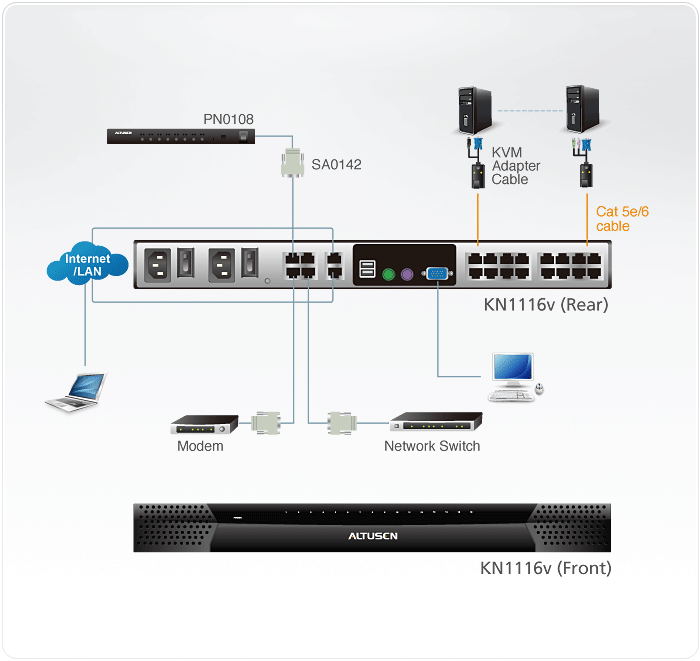

Для локальной работы к IP KVM переключателю удобно подключить KVM консоль ATEN CL1000 (или одну из аналогичных — KL1100, CL5800). Для удаленного доступа к переключателю по протоколу TCP/IP можно получить доступ из любой точки мира по сети LAN, WAN или Интернет. Для получения доступа к управлению пользователь может воспользоваться браузером или специализированным Java-приложением. Кроме локальных портов VGA и USB или PS/2 в устройстве предусмотрена возможность подключения последовательной консоли и ноутбука в качестве USB-консоли (LUC).

Для контроля, подключенных к портам переключателя серверов, предусмотрена удобная функция автоматического сканирования, которая позволяет автоматически переключаться между портами через указанные пользователем промежутки времени. Также имеется режим Panel Array, при помощи которого можно отображать скриншоты рабочих столов в многооконном режиме, периодически обновляя их.

KN1116v имеет функцию Virtual Media, которая позволяет передавать файлы, устанавливать программы, обновлять ОС на сервере при подключении USB устройств, таких как, DVD/ CD/ жестких дисков. Вы можете полностью обновить вашу систему удаленно из любой точки мира.

Благодаря объемному функционалу, устройство обеспечивает надежный и эффективный способ удаленного контроля и управления несколькими серверами.

Учитывая объемный функционал KVM Over the NET™переключателя, данное устройство является самым надежным и эффективным способом удаленного управления несколькими серверами.

* KA7140 временно не поддерживается

Характеристики ATEN KN1116v:

Аппаратные характеристики

• Высокая плотность портов – использование разъемов RJ-45 позволяет разместить 16 портов в 1U корпусе.
• Laptop USB-консоль (LUC) - специальный USB-порт для подключения ноутбука к консоли
• Одна шина для подключения удаленного KVM через IP .
• Две сетевые карты 10/100/1000 Mbps для резервирования доступа по сети или работы с двумя IP адресами.
• Поддержка блейд-серверов
• Поддержка PS/2, USB, Sun Legacy(13W3) и последовательного (RS-232) интерфейсов
• Локальная консоль имеет поддержку PS/2 или USB клавиатуры и мыши.
• Поддержка мультиплатформенного серверного окружения: Устройства последовательной передачи данных на базе Windows, Mac, Sun, Linux и VT100.
• Поддержка звука.
• Поддержка Virtual Media позволяет отображать содержимое компакт-/DVD-дисков и других носителей на удаленном сервере.
• Два источника питания.
• Видео высокого разрешения - до 1600 x 1200 @ 60Hz /1920 x 1200* @ 60Hz для локальной и удаленной консоли.
• Контроль и управление 16 компьютерами при одноуровневом, или 256 компьютерами при двухуровневом каскадировании *

* 1920 x 1200 только совместно с : KA7175, KA7176, и KA7177
** Возможность каскадирования только совместно с: CS9134, CS9138, CS88A, KH1508, KH1516, KH1508A, и KH1516A

Управление

• До 64 учетных записей пользователей; до 32 одновременных подключений.
• Функция принудительного разрыва сессии - администратор может принудительно прервать выполнение сессии пользователем.
• Сообщения о критических системных событиях отправляются по электронной почте и SNMP; поддержка Syslog.
• Обновляемое встроенное программное обеспечение.
• Резервный доступ через Модем - поддержка входящих, исходящих звонков и обратного дозвона на входящий звонок (dial-in/dial out/dial back)
• Функция apter ID (Номер адаптера): позволяет администратору переподключать сервера между портами без повторной настройки адаптера и переключателя.
• Режим совместного использования портов позволяет нескольким пользователям получать доступ к серверу одновременно.
• Интегрируется в систему централизованного управления Altusen CC2000
• Возможность подключения устройств управления электропитанием ATEN/ALTUSEN для удаленного контроля питания серверов через единый интерфейс переключателя KVM´
• Power Over the NET™ интеграция с устройствами ATEN удаленного управления питанием Power Over the NET™, а также поддержка дополнительного устройства распределения питания (PDU).
• Программы просмотра для управления доступом (Браузер, http, https)
• Управление методами доступа через браузер.
• Поддержка IPv6.

Пользовательский интерфейс

• Интерфейс локальной консоли и, доступный через браузер и Windows приложения, удаленный графический интерфейс имеют унифицированную многоязыковую поддержку, что позволяет сократить время обучения и увеличить производительность.
• Многоплатформенность (Windows, Mac OS X, Linux, SUN).
• Поддержка различных браузеров: Internet Explorer, Chrome, Firefox, Safari, Opera, Mozilla, Netscape.
• Основанный на браузере пользовательский интерфейс базирующейся только на Web – технологии позволяет администраторам решать задачи администрирования без предварительной установки Java программ.
• Пользователь может запустить несколько виртуальных рабочих столов для одновременного контроля нескольких подключенных серверов во время одной сессии.
• Magic Panel – специальная скрытая панель управления с настраиваемыми иконками.
• Экран удаленного сервера может быть открыт в полноэкранном или оконном (масштабируемом) режиме.
• Многооконный режим Panel Array доступен как для операторов локальных консолей, так и для удаленных пользователей.
• Дублирование команд (Broadcast) клавиатуры/мыши – входные данные с клавиатуры и мыши могут дублироваться на всех подключенных серверах.
• Синхронизация видео с локальной консолью – информация EDID монитора локальной консоли хранится в соединительных кабелях KVM для оптимизации разрешения экрана.

Обеспечение безопасности

• Поддержка удаленной аутентификации: RADIUS, LDAP, LDAPS и MS Active Directory.
• Поддержка сертификатов 128-битового SSL-шифрования и 1024-битового RSA-шифрования для безопасного входа из браузера.
• Разработка гибкого кодирования позволяет пользователям выбирать любую комбинацию 56-битового DES, 168-битового 3DES, 256-битового AES, 128-битового RC4 или другую комбинацию для независимого кодирования данных клавиатуры/мыши, видео и виртуального носителей.
• Поддержка фильтрации по IP/MAC.
• Конфигурирование прав доступа пользователей или групп пользователей.
• Автоматизированная процедура создания CSR и идентификация CA сертификата с дополнительного устройства

Virtual media (Виртуал Медиа)

• Функция Virtual media позволяет работать с файлами приложений, устанавливать ОС и “заплатки “ на нее, инсталлировать программное обеспечение, запускать диагностические тесты.
• Работа с серверами через USB возможна на уровне операционной системы и BIOS.
• Поддержка DVD/CD дисков, USB устройств хранения, жестких дисков и образов ISO.

Удаленный виртуальный рабочий стол

• Качество видеосигнала может быть оптимизировано под возможности канала передачи данных; при низкой полосе пропускания может быть установлен монохромный режим.
• Полноэкранный или масштабируемый режим видеоизображения.
• Форум для общения удаленных пользователей.
• Функция Mouse DynaSync – автоматическая синхронизация перемещения указателя мыши на локальном и удаленном компьютерах.
• Прозрачный проброс клавиатуры.
• Экранная клавиатура с поддержкой нескольких языков.
• Поддержка выдачи макрокоманд.
• Доступ на уровне BIOS.

Спецификация ATEN KN1116v-AX-G

Компьютерные подключения
Прямое	16
Максимальное значение	256 (через каскадное подключение)
Выбор порта	Нажимная кнопка, графический интерфейс пользователя, клавиша быстрого вызова

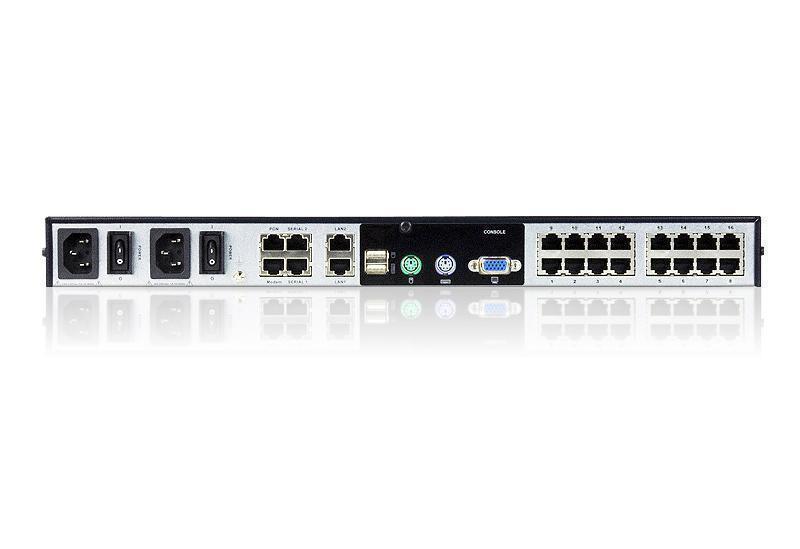

Разъемы
Порты консоли	Гнездо USB тип А (белого цвета) - 2 шт. 6-контактное гнездо Mini-DIN (сиреневого цвета) - 1 шт. 6-контактное гнездо Mini-DIN (зеленого цвета) - 1 шт. Гнездо HDB-15 (синего цвета) - 1 шт.
KVM порты	Гнездо RJ-45 - 16 шт.
Питание	Гнездо переменного тока с 3 штырьками - 2 шт.
Порты LAN	Гнездо RJ-45 - 2 шт.
PON	Гнездо RJ-45 - 1 шт.
Модем	Гнездо RJ-45 - 1 шт.
Последовательный	Гнездо RJ-45 - 2 шт.
USB порт	Гнездо USB тип А (белого цвета) - 3 шт.
Порт USB консоли ноутбука (LUC)	Миниатюрное гнездо USB тип В (черного цвета) - 1 шт.
Аудио	Гнездо аудио - 2 шт.
Переключатели
Сброс параметров	Полузаглубленная кнопка - 1 шт.
Питание	Круглодисковая кнопка - 2 шт.
Выбор порта	Нажимная кнопка - 2 шт.
Светодиодные индикаторы
В сети	16 (Зеленого цвета)
Питание	1 (Синего цвета)
Связь 10/ 100/ 1000 Мбит/с	1 (Зеленого/ Зеленого/ Оранжевого цвета)
Эмуляция
Клавиатура/ Мышь	PS/2/ USB (ПК, Mac, Sun)/ Последовательный
Видео
Локальный	1600 x 1200 при 60 Гц (40 м с кабелем адаптера KVM серии KA7000); 1920 x 1200* при 60 Гц (30 м) DDC2B
Дистанционный	1600 x 1200 при 60 Гц (40 м с кабелем адаптера KVM серии KA7000); 1920 x 1200* при 60 Гц (30 м) DDC2B
Интервал проверки	1-255 секунд
Номинальная входная мощность	100–240 В переменного тока; 50–60 Гц; 1,0A
Энергопотребление
Один источник питания	120 В/ 15 Вт; 230 В/ 15 Вт
Два источника питания	120 В/ 16 Вт; 230 В/ 17 Вт
Температура и влажность
Рабочая температура	0 - 50˚C
Температура хранения	-20 - 60˚C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	3.60 kg ( 7.93 lb )
Размеры (Д х Ш х В)	43.84 x 28.78 x 4.40 cm (17.26 x 11.33 x 1.73 in.)

Комплектация
1x KN1116v KVM over IP переключатель
2x SA0142 Последовательных адаптера (RJ45-F->DB9-M; DTE->DCE)
2x Кабеля питания
1x Консольный кабель Laptop USB
1x Монтажный комплект
1x Комплект опорных ножек (4 шт.)
1x Руководство пользователя
