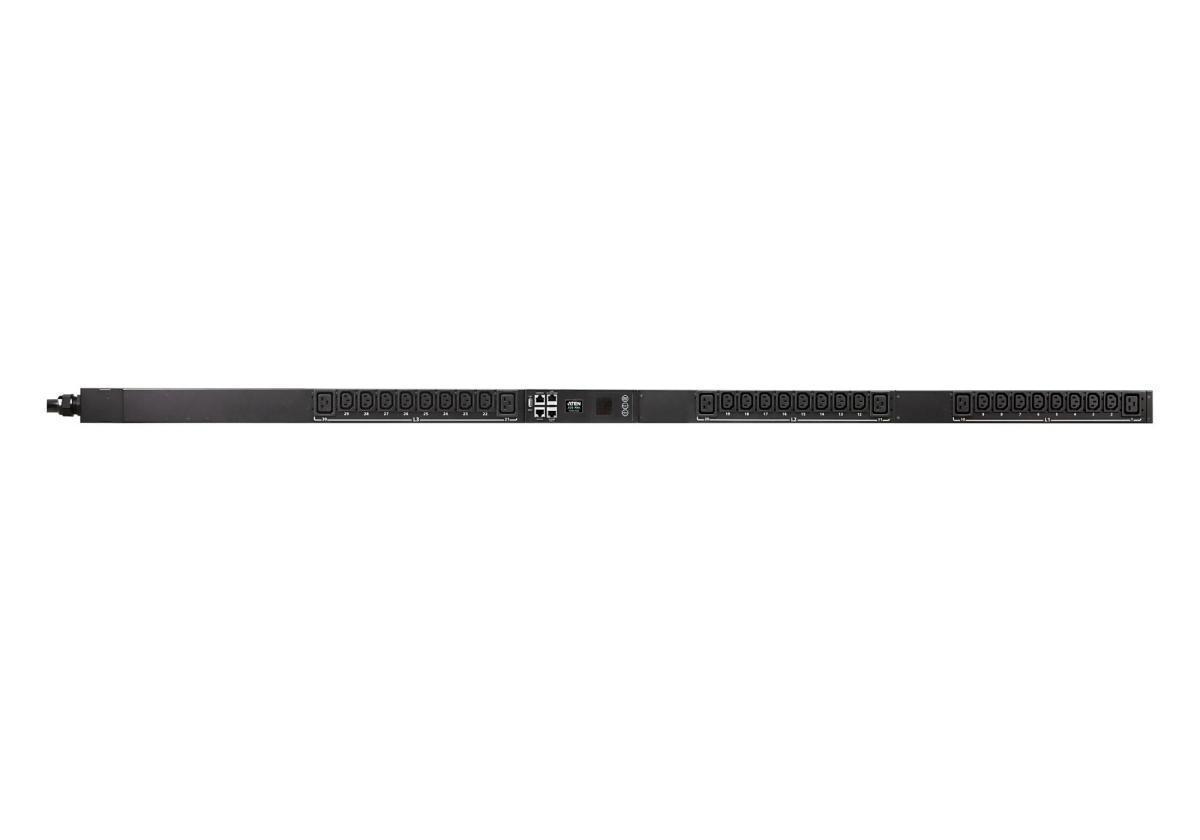

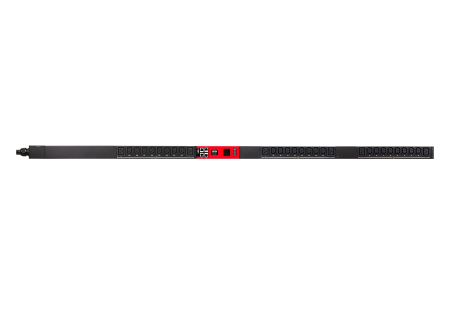

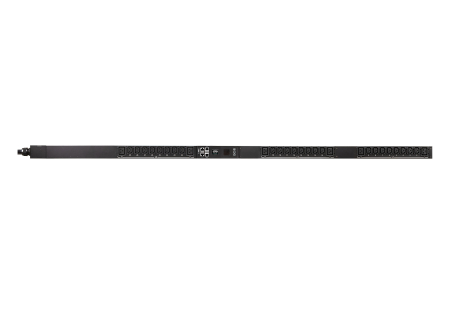

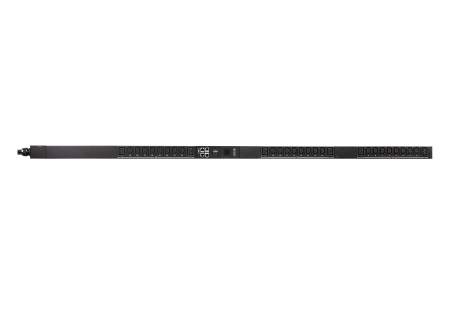

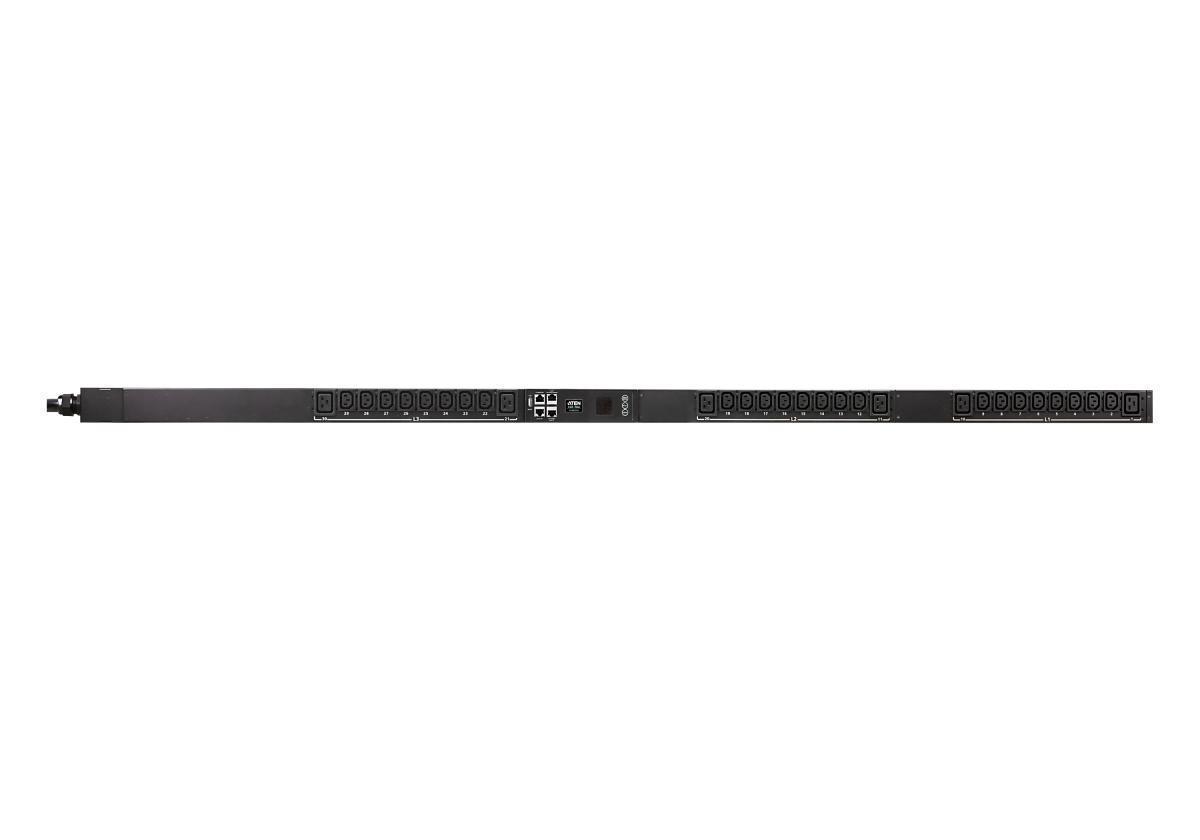

Блок распределения питания ATEN PG98230G / PG98230G-AT

ATEN PG98230 - 20A/16A 30-розеточный 3-фазный блок распределения питания с функцией переключения и измерения параметров в розетках

ATEN PG98230 3-фазный блок распределения питания (БРП) с функцией переключения и измерения параметров в розетках модели PG98230 компании ATEN выполнен в стоечном корпусе высотой 0U и содержит 6 розеток IEC 60320 C19 и 24 розетки IEC 60320 C13. Он оснащен процессором ARM Cortex-A8 и предоставляет гибкие методы управления через порты LAN/COM/USB/датчика окружающей среды, а также возможностью обеспечения питанием всего подсоединенного оборудования менее чем за 10 секунд после подключения. В целях экономичной и компактной установки устройства линейки PG поддерживают расширение каскадом, что позволит подключить до 64 БРП. В результате 3-фазные БРП серии PG удовлетворяют растущий спрос на энергоснабжение для ИТ-устройств с высокой плотностью размещения в серверных помещениях и центрах обработки данных .

В данной модели БРП используются встроенные энергосберегающие реле, которые являются подтипом электромагнитных переключателей, позволяющие контролировать большие объемы протекающего тока, что приводит к более низкому энергопотреблению по сравнению с моделями реле, не обладающими энергосбережением.

На выбор пользователей доступны пять цветов (желтый, красный, фиолетовый, синий и зеленый) наклеек на операционную панель с ЖК-дисплеем, что упрощает различение устройств подачи питания и ускоряет поиск и устранение неисправностей. Кроме того, операционная панель с ЖК-дисплеем допускает замену «налету» и может быть снята и заменена без отсоединения критически важной подключенной нагрузки.

3-фазные БРП серии PG представляет собой интеллектуальное решение для распределения питания и управления, позволяющее минимизировать общие затраты, которое идеально подходит для ИТ-применений с высокой плотностью оборудования, таких как корпоративные серверы, сетевые шкафы и центры обработки данных.

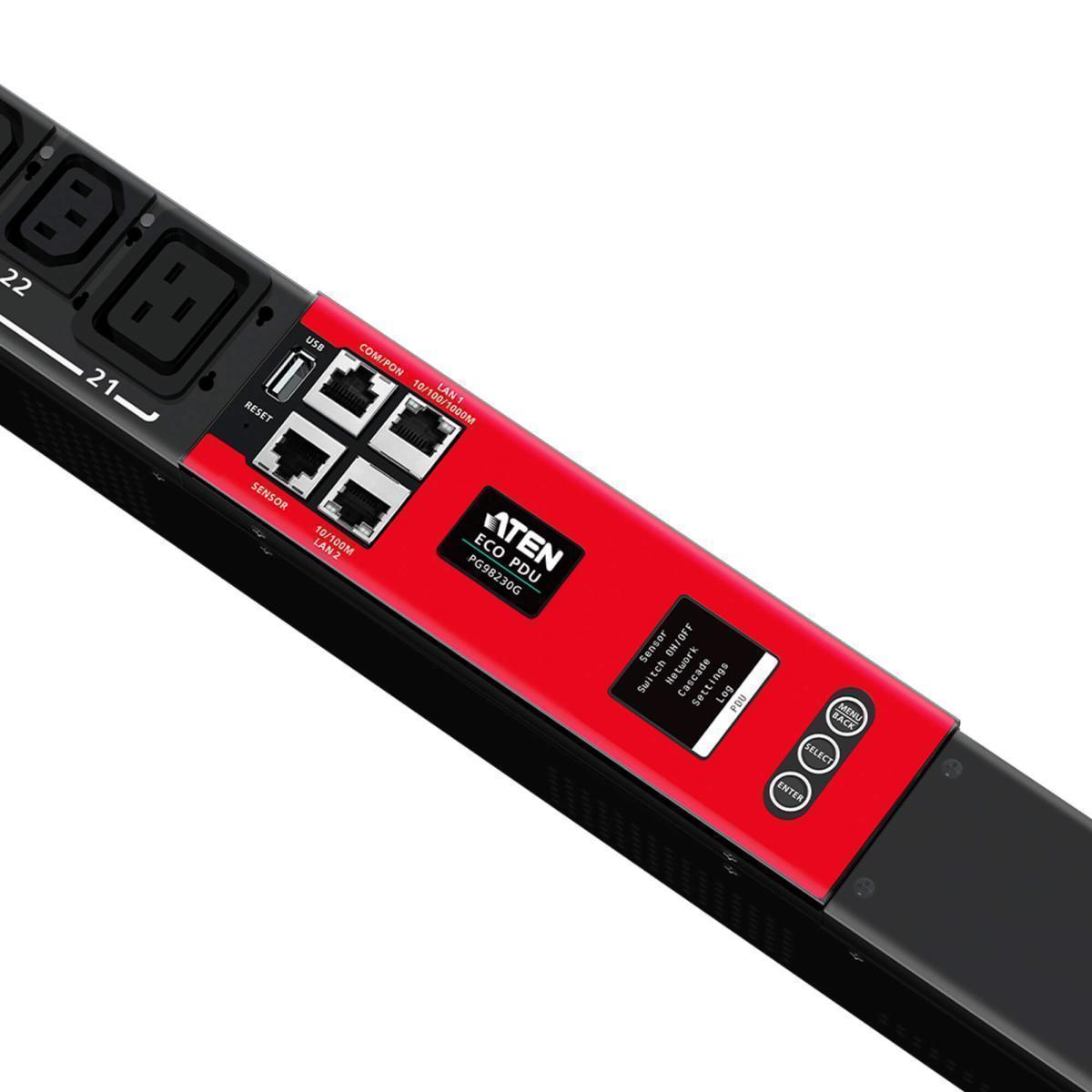

БРП линейки PG выполнены в стоечном корпусе высотой 0U и содержат 6 розеток IEC 60320 C19 и 24 розетки IEC 60320 C13 Процессор ARM Cortex-A8 для гибких методов управления через порты LAN/COM/USB/датчиков окружающей среды и расширенный мониторинг с помощью ЖК-дисплея на операционной панели

Основные аппаратные/сетевые характеристики ATEN PG98230:

– Порты Ethernet 1 Гбит/с и 100 Мбит/с
– Автоматическая отправка пинг-запроса и перезагрузка
– Протоколы удаленного управления: TCP/IP, UDP, HTTP, HTTPS, SSL, DHCP, ARP, NTP, DNS, Auto Sense, Ping, SNMP V1&V2&V3, Telnet, Modbus (через TCP/IP), Wi-Fi, сетевые протоколы 802.11 a/b/g/n, IPv6 и SMS
– Оповещения/сигналы тревоги: получение сигналов тревоги по SNMP, SMS1 и системный журнал
– Поддержка скриптов: протокол JSON-RPC (удаленный вызов процедур) и скрипты Python для управления указанным БРП (например, включение/выключение)
– Безопасность: 2-уровневый доступ с учетной записью/паролем для входа в систему и фильтр IP/MAC, протоколы TLS
– Аутентификация: LDAP, RADIUS, TACACS+
Возможности расширения
– Позволяет создавать каскадные подключения до 64 БРП
– До 16 БРП могут быть последовательно подключены при соединении через порт PON с KVM-переключателями с доступом по IP серии KN компании ATEN
Энергосберегающие реле, позволяющие контролировать большие объемы протекающего тока, для снижения энергопотребления
Точное измерение кВтч (+/-1%) для предварительного отслеживания, улучшения заведенного порядка энергопотребления и дальнейших стратегических линий
Порт датчика с разъемом RJ-45 позволяет подключать до 8 датчиков окружающей среды (путем последовательного подключения) для мониторинга и управления температурой, влажностью, потоком воздуха, перепадом давления воздуха и утечками
ЖК-дисплей в режиме реального времени отображает предупреждения, информирующие пользователей о неожиданных состояниях питания
Встроенный в устройство регулируемый шнур питания, способный поворачиваться на 90 градусов, обеспечивающий гибкость установки в стойку, что приводит к лучшей организации расположения кабелей
Поворачивающийся ЖК-дисплей – возможность поворота на 180 градусов, обеспечивающая гибкость установки при монтаже в стойке
Надежная фиксация, предотвращающая отсоединение шнура питания из-за вибрации или человеческих ошибок
Поддерживает ПО ATEN eco DC (средство управления энергопотреблением и DCIM на основе веб-интерфейса) для мониторинга распределения электроэнергии, данных об энергопотреблении и окружающей среде от БРП и подключенных устройств

Для поддержания бесперебойной работы в центре обработки данных или серверной устойчивая энергоэффективность может иметь решающее значение. Реализация эффективного управления питанием часто требует усовершенствований как на аппаратном, так и на программном уровне. Поскольку растет тенденция к использованию 3-фазного питания из-за его эффективности в производстве, передаче и распределении электроэнергии, компания ATEN представляет свою новейшую серию блоков распределения питания (БРП), получившую индекс PG. Они доступны в конфигурациях розеток IEC, а для соответствия требованиям растущего спроса на электропитание ИТ-оборудования с высокой плотностью размещения в серверных и центрах обработки данных, спроектированы в корпусе высотой 0U. Блок распределения питания PG98230 оснащен процессором ARM Cortex-A8 и 30 выходными портами розеток, обеспечивающими питание всего подсоединенного оборудования менее чем за 10 секунд после подключения. Он предоставляет наиболее точные данные о потреблении энергии в кВтч (+/-1%) для предварительного отслеживания, улучшения заведенного порядка энергопотребления и дальнейших стратегических линий. Как энергосберегающий продукт, PG98230 предназначен для обеспечения более низкого энергопотребления в соответствии с передовой практикой в сетевой инфраструктуре, обеспечивая при этом сокращения выбросов CO2 до 70,65 кг (эквивалент потребляемой мощности 131,4 кВт), снижению затрат на электроэнергию и налогов на выбросы углерода, которые необходимо оплачивать ежегодно.

Энергосберегающее реле

Благодаря встроенным энергосберегающим реле – подтипу электромагнитного переключателя – управление большой величиной тока становится простым, что по сравнению с моделями без энергосберегающих реле приводит к годовой экономии потребляемой мощности 131,4 кВт на 30–розеточный БРП. Кроме того, распределение электроэнергии будет оставаться функциональным и непрерывным даже в случае сбоя, что обеспечивает отличное время безотказной работы для оптимизации надежности системы.

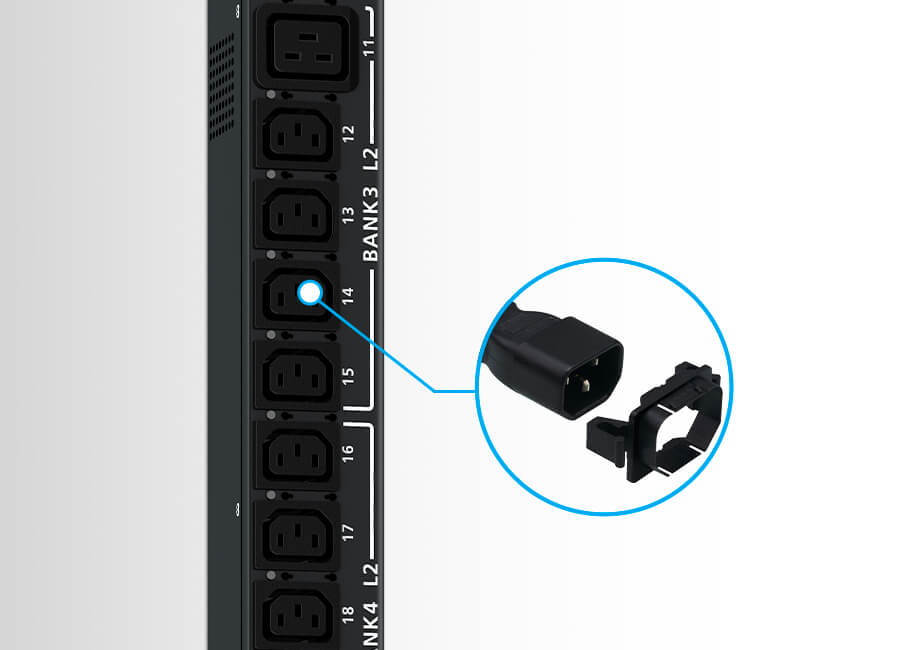

Повышение надежности соединения

Розетки могут быть защищены надежным фиксатором, предотвращающим отсоединение шнура питания из-за вибрации или человеческих ошибок.

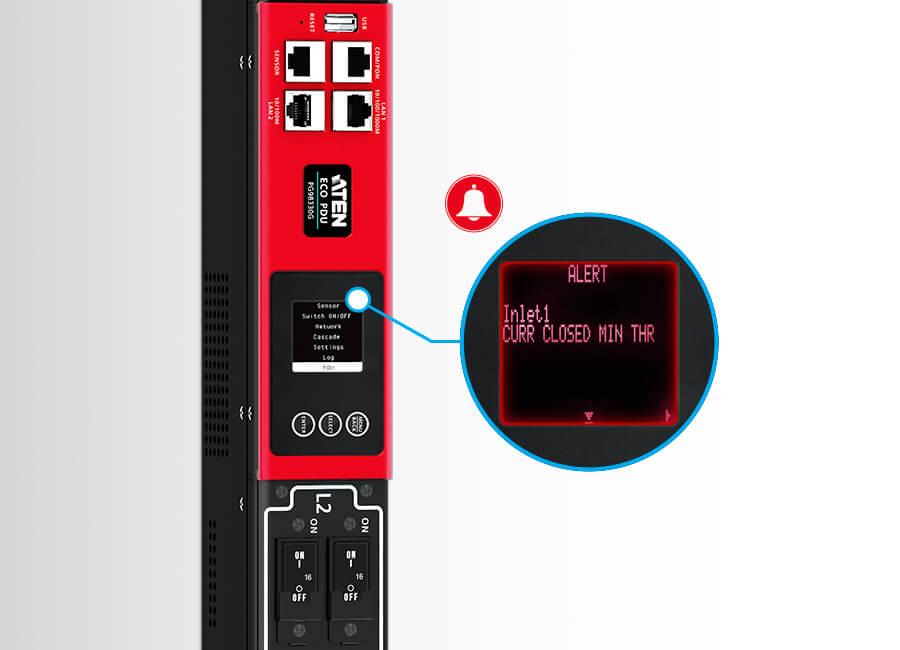

ЖК-дисплей для оповещения в реальном времени

На ЖК-дисплее с подсветкой могут отображаться предупреждения, информирующие пользователей о неожиданных состояниях питания.

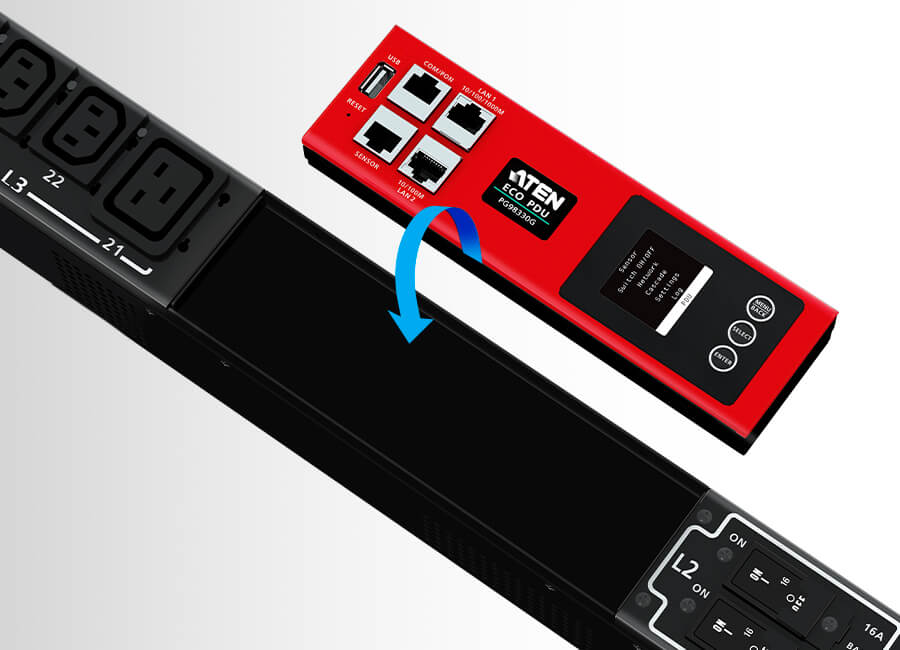

Функция замены «налету»

Операционная панель с ЖК-дисплеем поддерживает замену «налету» и может быть снята и заменена без отсоединения критически важной подключенной нагрузки.

Два порта LAN для организации масштабируемой сети

PG98230 оснащен двумя портами LAN (например, Интернет и Интранет), поддерживающими Ethernet-соединение со скоростью до 1 Гбит/с с возможностью создания каскадных подключений до 64 БРП. Это позволяет избежать расходов на установку дополнительных сетевых коммутаторов для объединения сетевых подключений, экономя при этом больше места в стойке для размещения большего количества ИТ-оборудования в расширяемой сети

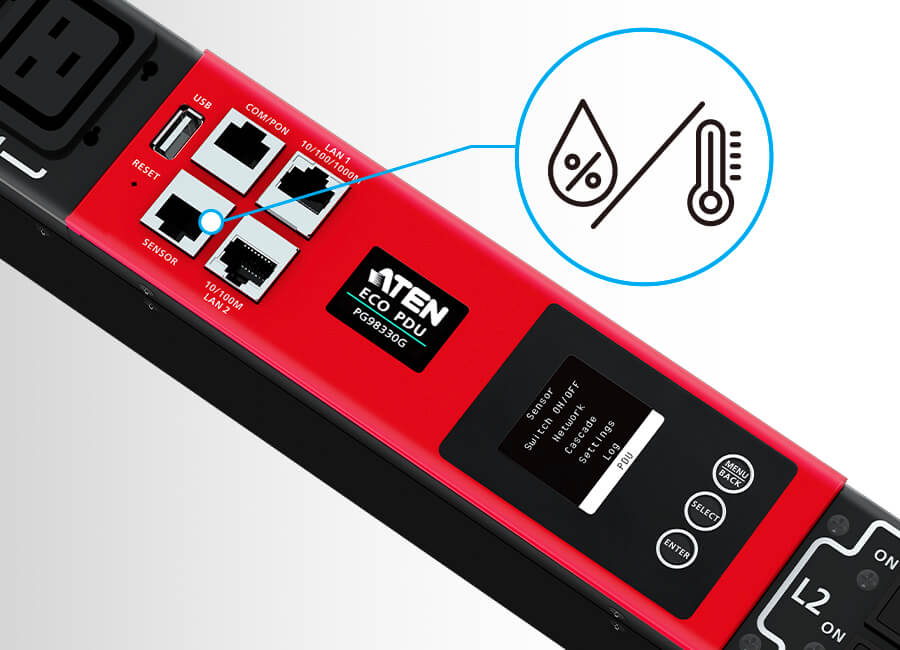

Датчики окружающей среды

Порт датчика с разъемом RJ-45 позволяет подсоединить до 8 датчиков окружающей среды (путем последовательного подключения) для мониторинга и управления температурой, влажностью, потоком воздуха, перепадом давления воздуха и утечками, а также для оповещения о потенциальных угрозах.

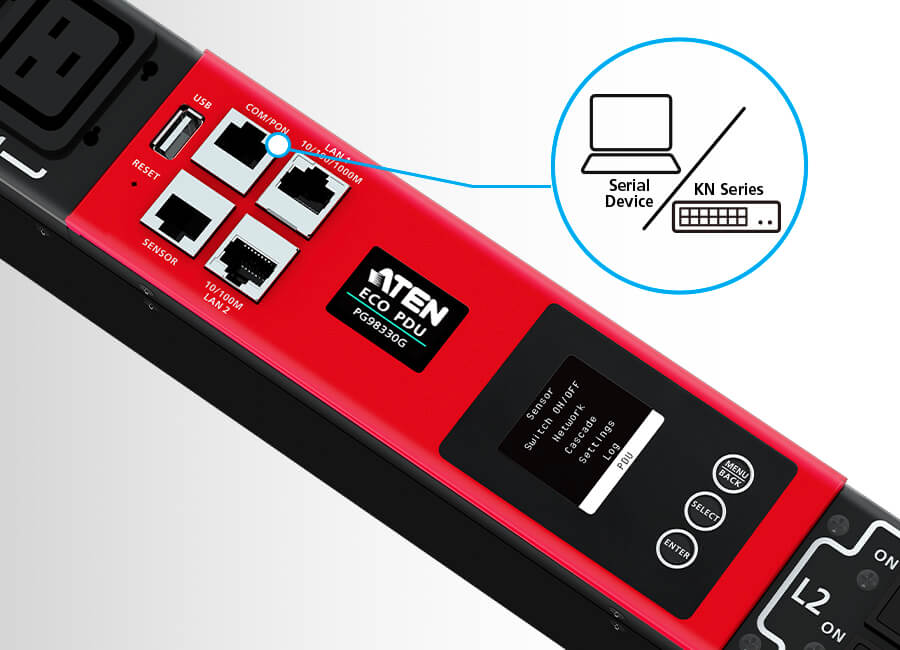

Гибкая работа в сети

Для увеличения скорости работы подключение устройства с последовательным интерфейсом к БРП через COM-порт обеспечивает еще одно средство для осуществления связи с помощью командной строки. Кроме того, данный порт также функционирует как порт PON-устройств для Ethernet-подключения к KVM-переключателю с доступом по IP серии KN, с целью централизованного управления питанием до 16 БРП, подсоединенных последовательно.

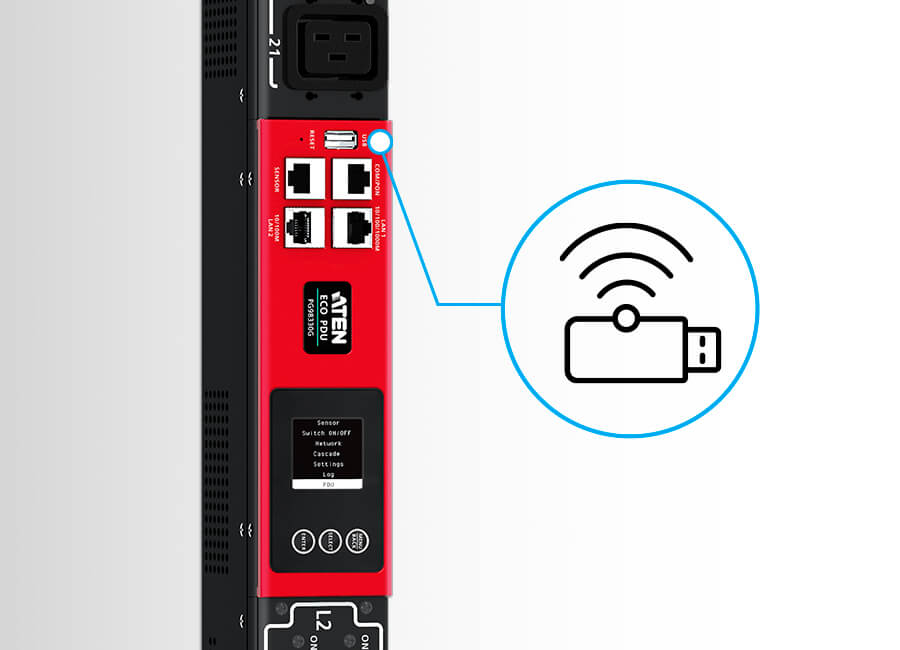

Возможность подключения к сети по Wi-Fi

PG98230 можно подключить к сети через Wi-Fi USB-адаптер для работы с DCIM, обновления микропрограммы, экспорта журнала, быстрой настройки и многого другого.

Регулируемый шнур питания для гибкой установки в стойке

PG98230 поставляется со встроенным в устройство регулируемым шнуром питания, способным поворачиваться на 90 градусов. Это обеспечивает гибкость установки в стойку, что приводит к лучшей организации расположения кабелей.

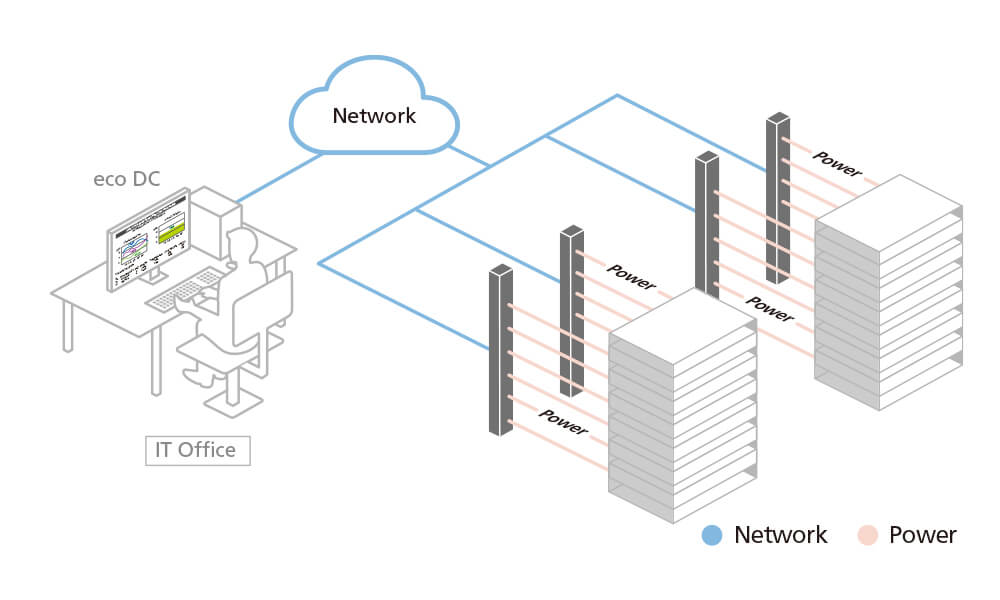

Мониторинг DCIM

Интеграция с ПО eco DC от ATEN — устанавливаемым на компьютер и веб-инструментом для оптимизированного управления инфраструктурой центра обработки данных (DCIM). Данные о распределении электроэнергии, энергопотреблении и окружающей среде, полученные от БРП и подключенных устройств, можно отслеживать с помощью удобного веб-интерфейса для интеллектуального управления питанием.

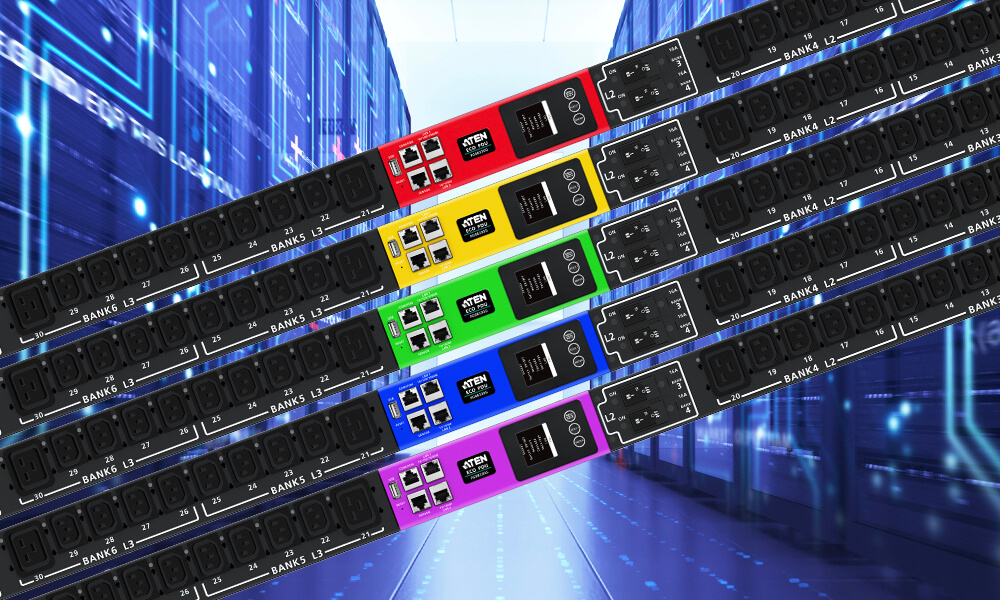

Цветная панель для более удобного управления устройствами

Блоки распределения питания серии PG оснащены операционной панелью с ЖК-дисплеем, которая по-умолчанию имеет красный цвет и при необходимости может быть изменена на желтый, фиолетовый, синий и зеленый цвет путем приобретения цветных наклеек. Эти цветовые коды облегчают различение устройств подачи питания, а также ускоряют поиск и устранение неисправностей в случае непредвиденных сбоев.

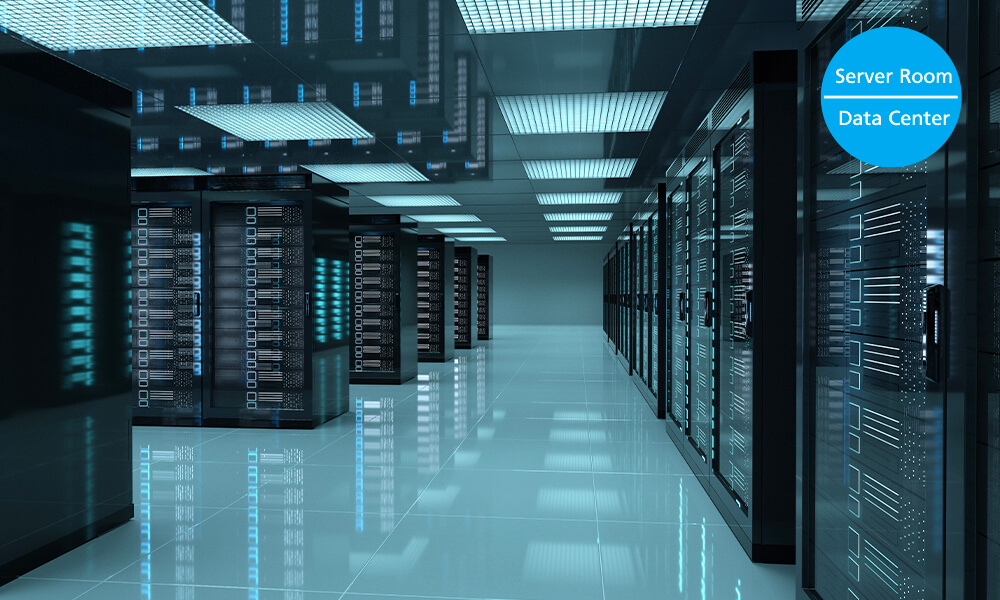

Применения

3-фазные БРП серии PG идеально подходят для серверных групп оборудования в стойках, требующих энергосберегающего распределения питания для ИТ-оборудования с высокой плотностью размещения в серверных помещениях или центрах обработки данных.

Спецификация ATEN PG98230-AT

Function	PG98230G
Электрическая часть
Номинальное входное напряжение	400/230В 3 фазы (соединение Star)
Максимальный входной ток	16A (макс.)
Частота на входе	50-60 Гц
Входное подключение	IEC 309 16/20A Red 3P+N+PE
Входная мощность	11084 ВА (макс.)
Тип розетки	(6) IEC 320 C19, (24) IEC 320C13
Номинальное выходное напряжение	230 В переменного тока
Максимальный выходной ток (розетка)	C13:10A (макс.), C19:16A (макс.),
Прерыватели	Нет
Измерение	Ток уровня розетки, Напряжение, Мониторинг PF и КВт/ч
Переключение розеток	Да
Порты датчиков температуры и влажности	Да
Точность измерения	1%
Физические свойства
Размеры (Д х Ш х В)	179.00 x 5.60 x 6.80 cm (70.47 x 2.2 x 2.68 in.)
Масса	7.36 kg ( 16.21 lb )
Длина шнура питания	3 м
Температура и влажность
Температура (Рабочая/ Хранения)	0 – 60℃ / -20 – 60℃
Влажность (Рабочая и Хранения)	0 – 80% рт. ст. без образования конденсата
Соответствие
Проверка электромагнитной совместимости	CE, EMC
Безопасная проверка	CE
Гарантия	3 года
Примечание	Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

1 x блок распределения питания
1 x комплект для монтажа в стойку
1 x кабель RJ-45 — DB-9
1 x цветная наклейка на панель
1 x инструкция по эксплуатации
